Co to jest zawór proporcjonalny?

2024-09-25

Zaktualizowano 25.09.2025
Williama Leo

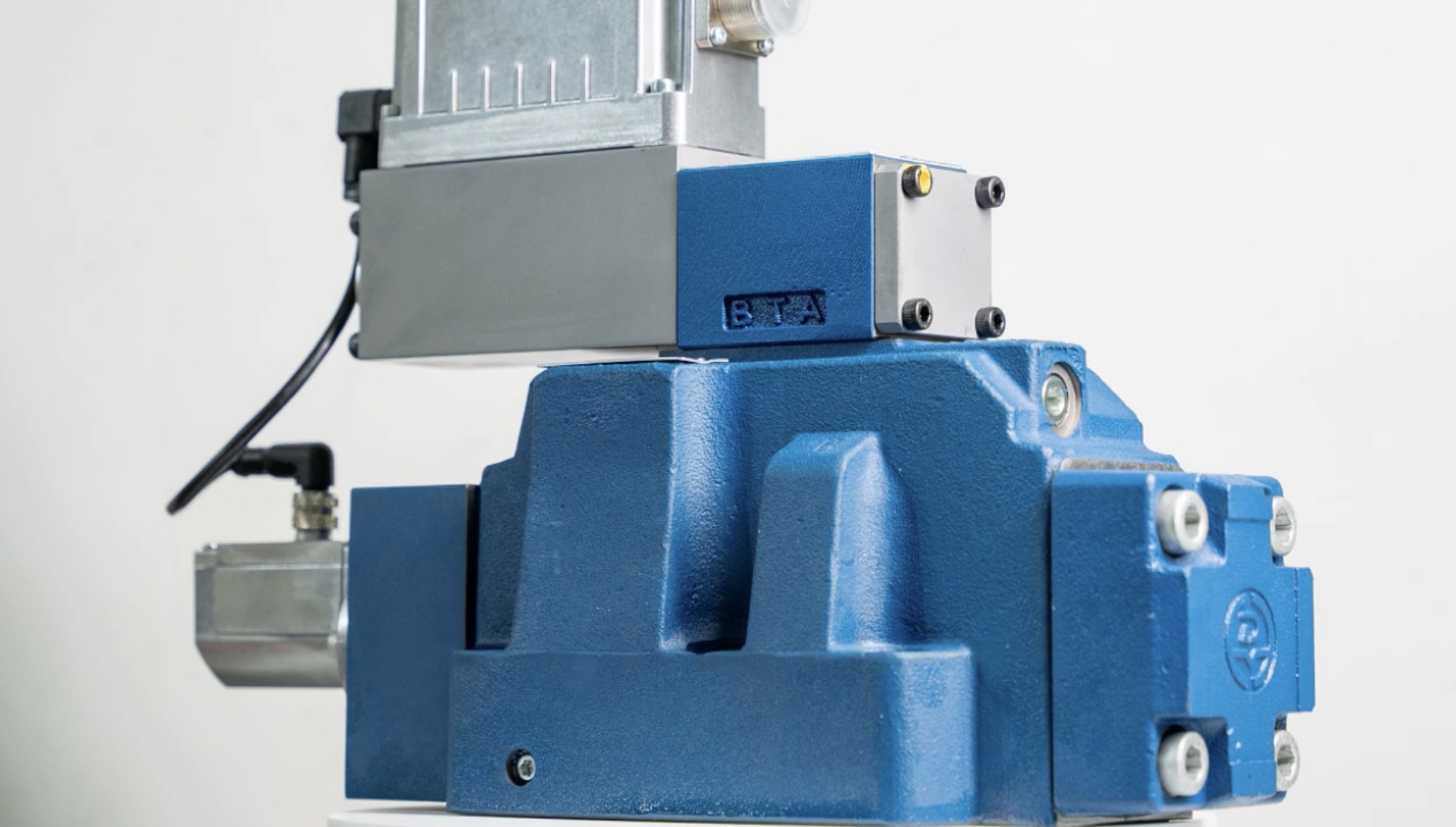

Zawór proporcjonalny

Czy zastanawiałeś się kiedyś, jak nowoczesne maszyny mogą tak precyzyjnie kontrolować płyny? Niezależnie od tego, czy jest to respirator medyczny dostarczający pacjentowi dokładną ilość tlenu, czy ramię robota poruszające się z niewiarygodną dokładnością, sekret często kryje się w czymś, co nazywa sięzawór proporcjonalny.

Mając na uwadze, że różni czytelnicy mają bardzo różne potrzeby informacyjne, w tym obszernym przewodniku omówiono zawory proporcjonalne z czterech różnych perspektyw zawodowych. Niezależnie od tego, czy jesteś ciekawskim początkującym próbującym zrozumieć podstawy, inżynierem poszukującym specyfikacji technicznych, specjalistą ds. zakupów oceniającym dostawców, czy obserwatorem branżowym śledzącym najnowsze trendy, dostosowaliśmy nasze treści specjalnie do Twojej roli i wymagań.

Co to jest zawór proporcjonalny?

A zawór proporcjonalnyto inteligentne urządzenie, które kontroluje przepływ, ciśnienie lub kierunek płynów (cieczy lub gazów) z niesamowitą precyzją. Pomyśl o tym jak o wyrafinowanym kranie, który można otwierać i zamykać w dowolnej pozycji od całkowitego włączenia do całkowitego wyłączenia.

W przeciwieństwie do zwykłych zaworów włączających/wyłączających, które działają jak włączniki światła (włączane lub wyłączane), zawory proporcjonalne działają bardziej jak ściemniacze. Można je dostosować do dowolnego poziomu w zakresie od 0% do 100% w zależności od odbieranego sygnału elektrycznego.

Dlaczego zawory proporcjonalne są ważne?

Wyobraź sobie, że próbujesz napełnić szklankę wodą wężem strażackim, który ma tylko dwa ustawienia: całkowicie wyłączony lub pełny strumień. Tak by to było, gdybyśmy wykonywali precyzyjną pracę wyłącznie za pomocą zaworów włączających/wyłączających. Zawory proporcjonalne zapewniają nam kontrolę potrzebną do:

Sprzęt medyczny wymagający dokładnego dozowania
Maszyny produkcyjne wymagające płynnych ruchów
Systemy lotnicze, w których precyzja oznacza bezpieczeństwo
Każda aplikacja, w której „wystarczająco blisko” nie jest wystarczająco dobra

Zawory proporcjonalne a zwykłe zawory włączające/wyłączające

Porównajmy te dwa typy zaworów obok siebie:

Funkcja	Zawór proporcjonalny	Zawór włączający/wyłączający
Kontrola	Zmienna (0-100%)	Binarny (0% lub 100%)
Precyzja	Bardzo wysoki (±1-5%)	Ograniczone (±10-20%)
Typ sygnału	Analogowe (0-10 V, 4-20 mA)	Cyfrowy (wł./wył.)
Odpowiedź	Gładko i stopniowo	Szybko, ale gwałtownie
Koszt	Wyższy	Niżej
Najlepsze dla	Aplikacje precyzyjne	Proste zadania włączania/wyłączania

Pomyśl o tym w ten sposób:Jeśli musisz zaparkować samochód na małej przestrzeni, potrzebujesz proporcjonalnej kontroli (łagodne przyspieszanie i hamowanie). Jeśli jednak potrzebujesz tylko uruchomić lub zatrzymać silnik, włącznik/wyłącznik działa idealnie.

Jak działają zawory proporcjonalne?

Magia dzieje się dzięki połączeniu współpracujących części elektrycznych i mechanicznych:

Podstawowy proces

Wejście sygnału: Sterownik wysyła sygnał elektryczny (np. 0–10 woltów)
Siła elektromagnetyczna: Sygnał ten wytwarza siłę magnetyczną w cewce (cewce)
Ruch fizyczny: Siła magnetyczna porusza część zwaną „szpulą” lub „tłokiem”
Kontrola przepływu: Gdy szpula się porusza, zmienia się ilość płynu, przez którą może przepłynąć
Informacja zwrotna: Czujniki sprawdzają pozycję i przesyłają informacje zwrotne, aby wszystko było dokładne

Kluczowe komponenty

Oto główne części i ich działanie:

Część	Stanowisko	Jak to pomaga
Zasilanie	Zapewnia energię elektryczną (zwykle 24 V)	Zasila cały system
Kontroler/PLC	Wysyła sygnały poleceń	Mówi zaworowi, co ma robić
Wzmacniacz	Konwertuje sygnały do odpowiedniej siły	Zapewnia, że elektromagnes otrzymuje odpowiednią moc
Solenoid	Tworzy siłę magnetyczną	Porusza szpulą
Szpula/tłok	Kontroluje ścieżkę płynu	Właściwie reguluje przepływ
Czujnik sprzężenia zwrotnego	Monitoruje pozycję	Zapewnia dokładność

Inteligentne funkcje

Nowoczesne zawory proporcjonalne często obejmują:

Sterowanie PWM: Wykorzystuje szybkie impulsy włączania/wyłączania, aby zapewnić płynny ruch i zmniejszyć tarcie
Sprzężenie zwrotne w pętli zamkniętej: Stale sprawdza i dostosowuje, aby zachować dokładność
Integracja cyfrowa: Można łączyć się z sieciami komputerowymi w celu zdalnego sterowania

Rodzaje zaworów proporcjonalnych

Zawory proporcjonalne są dostępne w różnych odmianach do różnych zadań:

Według funkcji

Zawory regulujące ciśnienie: Utrzymuj ciśnienie na dokładnym poziomie (jak w hamulcach hydraulicznych)
Zawory sterujące przepływem: Reguluje ilość przepływu płynu na minutę
Zawory sterujące kierunkiem: Kontrola kierunku przepływu płynu (do przodu/do tyłu/zatrzymanie)

Rozmyślnie

Działające bezpośrednio: Prosta konstrukcja, w której elektromagnes bezpośrednio porusza szpulę
Sterowane pilotem: Wykorzystuje mały zawór do sterowania większym zaworem (w przypadku systemów wysokociśnieniowych)

Przez Elektronikę

Elektronika pokładowa (OBE): Ma wbudowany mózg komputera
Wzmacniacz zewnętrzny: Wykorzystuje oddzielną skrzynkę kontrolną

Gdzie stosuje się zawory proporcjonalne?

Te wszechstronne urządzenia sprawdzają się w wielu branżach:

Zastosowania medyczne

Wentylatory: Dostarczaj pacjentom dokładne ilości tlenu
Maszyny do dializy: Kontroluj przepływ płynów w leczeniu nerek
Sprzęt laboratoryjny: Odmierzyć dokładne ilości substancji chemicznych

Automatyka przemysłowa

Ramiona robota: Umożliwia płynne i precyzyjne ruchy
Linie montażowe: Kontroluj prędkość i pozycjonowanie przenośników
Narzędzia maszynowe: Reguluj płyn chłodzący i ciśnienie mocowania

Motoryzacja i lotnictwo

Układy hamulcowe: Zapewniają płynne i kontrolowane zatrzymanie
Sterowanie lotem: Umożliwia precyzyjne manewrowanie samolotem
Systemy paliwowe: Zarządzaj dostarczaniem paliwa do silników

Inne branże

Żywność i napoje: Napełnij butelki dokładnymi ilościami
Systemy HVAC: Kontroluj temperaturę i przepływ powietrza
Przetwarzanie chemiczne: Obchodź się bezpiecznie z materiałami niebezpiecznymi
[Dowiedz się więcej ntzastosowania hydraulicznych zaworów proporcjonalnych]

Zalety zaworów proporcjonalnych

Niesamowita precyzja

Może kontrolować przepływ z dokładnością 1-5%.

Płynna praca

Żadnych nagłych wstrząsów i skoków ciśnienia

Energooszczędny

Używa tylko potrzebnej mocy

Długotrwałe

Może pracować przez miliony cykli

Inteligentna integracja

Łatwo łączy się z systemami komputerowymi

Funkcje bezpieczeństwa

Wbudowane zabezpieczenia zapobiegają wypadkom

Liczby wydajności, które mają znaczenie

Specyfikacja	Typowy zasięg	Co to znaczy
Czas reakcji	10-50 milisekund	Jak szybko reaguje
Dokładność	±1% do ±5%	Jakie to precyzyjne
Zakres ciśnienia	0-350 barów	Maksymalne ciśnienie, jakie może wytrzymać
Zakres temperatur	-20°C do +80°C	Limity temperatury roboczej
Długość życia	100 milionów cykli	Jak długo to trwa

Wyzwania i rozważania

Na co zwrócić uwagę

Wyższy koszt: Droższe niż proste zawory włączające/wyłączające
Złożoność: Wymaga wykwalifikowanych techników do instalacji
Konserwacja: Wymaga czystych płynów i regularnej kalibracji
Wrażliwość środowiskowa: Może mieć na niego wpływ temperatura i zanieczyszczenie

Wskazówki dotyczące konserwacji

Aby zawory proporcjonalne działały prawidłowo:

Utrzymuj płyny w czystości (używaj odpowiednich filtrów)
Regularnie sprawdzaj kalibrację
Utrzymuj odpowiednią temperaturę pracy
Użyj odpowiedniej lepkości (gęstości) płynu

Jak wybrać odpowiedni zawór proporcjonalny

Kluczowe pytania, które należy zadać

Jaki rodzaj płynu?(ropa, powietrze, woda, chemikalia)
Ile przepływu potrzebujesz?(mierzona w galonach lub litrach na minutę)
Jakie ciśnienie?(ile siły potrzebuje system)
Jak dokładny?(jakiego poziomu dokładności potrzebujesz)
Jakie środowisko?(temperatura, czystość, obszary niebezpieczne)

Lista kontrolna wyboru

Dopasuj typ sygnału sterującego (napięcie lub prąd)
Wybierz odpowiedni rozmiar dla swoich wymagań dotyczących przepływu
Weź pod uwagę wymagania dotyczące czasu reakcji
Sprawdź oceny środowiskowe
Zaplanuj dostęp konserwacyjny
Budżet na kontrolery i akcesoria

Przyszłe trendy

Świat zaworów proporcjonalnych stale się rozwija:

Co będzie dalej

1. Inteligentniejsze sterowanie

Zawory napędzane sztuczną inteligencją, które uczą się i dostosowują

2. Mniejsze rozmiary

Bardziej kompaktowe konstrukcje do ciasnych przestrzeni

3. Lepsza łączność

Ulepszona komunikacja cyfrowa

4. Oszczędność energii

Jeszcze wydajniejsza praca

5. Konserwacja predykcyjna

Zawory, które informują Cię, kiedy wymagają serwisu

Sterowanie cyfrowe i analogowe

Nowoczesna zaleta

Zalety sterowania cyfrowego:

Konfiguracja oparta na oprogramowaniu (bez ręcznych regulacji)
Zdalny monitoring i kontrola
Lepsza odporność na hałas
Oszczędność energii (nie są potrzebne porty odpowietrzające)
Łatwa zmiana parametrów

Tradycyjny analog:

Prosta, sprawdzona technologia
Niższy koszt początkowy
Łatwe do rozwiązania
Brak złożoności oprogramowania

Przykłady ze świata rzeczywistego

Wentylator medyczny

Pacjent z Covid-19 potrzebuje precyzyjnego podawania tlenu. Zawór proporcjonalny odbiera sygnały z czujników monitorujących oddech pacjenta i reguluje przepływ tlenu w czasie rzeczywistym, potencjalnie ratując życie.

Zrobotyzowana linia montażowa

Producent samochodów wykorzystuje do montażu przednich szyb ramiona robotyczne z zaworami proporcjonalnymi. Zawory sterują chwytakami pneumatycznymi, które muszą trzymać szybę pewnie, ale delikatnie – za luźno i opada, za mocno i pęka.

Zastosowanie lotnicze

System sterowania lotem statku powietrznego wykorzystuje zawory proporcjonalne do poruszania powierzchniami sterowymi. Wejście pilota przekłada się na precyzyjne ruchy zaworów, które regulują przepływ powietrza nad skrzydłami i powierzchniami sterowymi, umożliwiając płynny lot.

Typowe problemy i rozwiązania

Problem: Valve nie odpowiada

Możliwe przyczyny:

Problemy z zasilaniem
Problemy z okablowaniem sygnałowym
Zanieczyszczony płyn

Rozwiązania:

Sprawdź połączenia elektryczne
Sprawdź napięcie zasilania
Wyczyść lub wymień filtry

Problem: Słaba dokładność

Możliwe przyczyny:

Dryft kalibracyjny
Zużyte części wewnętrzne
Efekty temperaturowe

Rozwiązania:

Ponownie skalibruj system
Wymień zużyte elementy
Dodaj kompensację temperatury

Rozważania dotyczące kosztów

Inwestycja początkowa a wartość długoterminowa

Chociaż zawory proporcjonalne kosztują więcej na początku, często zapewniają lepszą wartość dzięki:

Obniżone koszty konserwacji
Oszczędność energii
Poprawiona jakość produktu
Mniej przestojów
Dłuższa żywotność

Czynniki zwrotu z inwestycji

Wymagania dotyczące precyzji Twojej aplikacji
Koszty energii w Twojej okolicy
Koszty pracy w utrzymaniu
Poprawa jakości produkcji
Wymagania dotyczące niezawodności systemu

Najlepsze praktyki instalacyjne

Co robić i czego nie robić

Do:

Stosuj procedury czystej instalacji
Chronić połączenia elektryczne przed wilgocią
Zainstaluj odpowiednią filtrację
Pozwól na rozszerzalność cieplną
Zaplanuj dostęp konserwacyjny

Nie:

Pomiń proces płukania systemu
Zignoruj wymagania dotyczące czystości płynu
Zapomnij o zakłóceniach elektromagnetycznych
Za mały zasilacz
Przyspiesz proces kalibracji

Wniosek: dlaczego zawory proporcjonalne mają znaczenie

Zawory proporcjonalne stanowią kluczową technologię, która wypełnia lukę pomiędzy prostym sterowaniem włączaniem/wyłączaniem a złożonym, precyzyjnym zarządzaniem płynami. Umożliwiają płynne i dokładne działanie niezliczonych systemów, na których polegamy każdego dnia – od sprzętu medycznego, który zapewnia nam zdrowie, po systemy produkcyjne wytwarzające towary, których używamy.

W miarę ciągłego rozwoju technologii zawory proporcjonalne stają się coraz inteligentniejsze, wydajniejsze i bardziej zintegrowane z cyfrowymi systemami sterowania. Dla inżynierów, techników i decydentów pracujących z systemami zasilania strumieniowego zrozumienie tych urządzeń jest niezbędne do tworzenia systemów, które są nie tylko funkcjonalne, ale zoptymalizowane pod kątem wydajności, wydajności i niezawodności.

Niezależnie od tego, czy projektujesz nowy system, modernizujesz istniejący, czy po prostu próbujesz zrozumieć, w jaki sposób nowoczesne maszyny osiągają tak imponującą precyzję, zawory proporcjonalne prawdopodobnie odgrywają kluczową rolę za kulisami. Ich zdolność do zapewnienia płynnej, dokładnej i niezawodnej kontroli sprawia, że są one niezbędne w naszym coraz bardziej zautomatyzowanym świecie.

Następnym razem, gdy zobaczysz robota poruszającego się z płynną gracją, pacjenta poddawanego precyzyjnie kontrolowanej terapii lub samolotu płynnie przelatującego przez turbulencje, pamiętaj, że zawory proporcjonalne mogą być po prostu niedocenianymi bohaterami, dzięki którym to wszystko jest możliwe.

Chcesz dowiedzieć się więcej o systemach kontroli płynów? Zapoznaj się z naszymi innymi przewodnikami na temat hydrauliki, pneumatyki i automatyki przemysłowej, aby pogłębić wiedzę na temat tych fascynujących technologii.
