Wyobraź sobie, że dyrygujesz orkiestrą. Nie wystarczy po prostu powiedzieć muzykom, żeby grali „głośno” lub „cicho” – wykonujesz subtelne gesty, które mówią „trochę ciszej”, „stopniowo głośniej” lub „utrzymuj dokładnie taką głośność”. Hydrauliczny zawór proporcjonalny działa jak przewodnik płynu hydraulicznego, zapewniając bezstopniową regulację zamiast tylko „włączania” lub „wyłączania”.
Zacznij od podstawco to jest zawór proporcjonalny.
Analogia do kawiarni
Pomyśl o zaworze proporcjonalnym, takim jak ekspres do kawy w Twojej ulubionej kawiarni. Barista nie tylko naciska przełącznik, aby uzyskać doskonałe espresso – stopniowo zwiększa ciśnienie, dokładnie kontroluje natężenie przepływu i dokonuje regulacji w czasie rzeczywistym w oparciu o sposób ekstrakcji kawy. Podobnie zawór proporcjonalny w sposób ciągły dostosowuje swoje położenie w oparciu o elektryczne sprzężenie zwrotne, aby zapewnić dokładnie odpowiednią ilość mocy hydraulicznej.
Jak działają hydrauliczne zawory proporcjonalne? Podróż krok po kroku
Prześledźmy podróż sterowania od sygnału elektrycznego do precyzyjnego działania hydraulicznego.
[Zobacz szczegółowe wyjaśnieniejak działają zawory proporcjonalne.]
1Centrum dowodzenia (sygnał kontrolny)
PLC (programowalny sterownik logiczny) lub inny system sterowania wysyła sygnał elektryczny — zazwyczaj 0–10 woltów, 4–20 miliamperów, a nawet polecenia cyfrowe za pośrednictwem sieci przemysłowych, takich jak CANbus lub Ethernet.
2Tłumacz (elektromagnes proporcjonalny)
Proporcjonalny elektromagnes zaworu działa jak tłumacz, przekształcając energię elektryczną w siłę mechaniczną. W przeciwieństwie do zwykłych elektrozaworów, które są albo „zasilane”, albo „niezasilane”, elektromagnesy proporcjonalne wytwarzają siłę, która jest wprost proporcjonalna do siły sygnału wejściowego.
3Precyzyjny napęd (szpula zaworu)
Ta siła mechaniczna popycha suwak zaworu – precyzyjnie obrobiony element cylindryczny – do dokładnych pozycji. Gdy szpula się porusza, odsłania otwory o różnej wielkości (zwane portami), które kontrolują przepływ płynu.
4Inteligentna pętla sprzężenia zwrotnego (czujnik LVDT)
Zaawansowane zawory proporcjonalne obejmują LVDT (Linear Variable Differential Transformer), który stale monitoruje położenie suwaka. Tworzy to system o zamkniętej pętli, który automatycznie koryguje zakłócenia zewnętrzne, zmiany temperatury i zużycie.
Przykład ze świata rzeczywistego
Gdy operator koparki przesunie joystick do połowy, zawór proporcjonalny otrzyma sygnał 50%. Suwak przesuwa się do położenia, które umożliwia dokładnie połowę maksymalnego przepływu do cylindra hydraulicznego, co skutkuje płynnym, kontrolowanym ruchem ramienia przy dokładnie połowie prędkości.
Zawór proporcjonalny vs zawór serwo vs zawór włączający/wyłączający: najlepsze porównanie
Zrozumienie różnic pomiędzy typami zaworów ma kluczowe znaczenie dla dokonania właściwego wyboru:
| Funkcja | Zawór włączający/wyłączający | Zawór proporcjonalny | Zawór serwa |
|---|---|---|---|
| Typ sterowania | Binarny (otwarty/zamknięty) | Nieskończone pozycjonowanie | Ultraprecyzyjne pozycjonowanie |
| Czas reakcji | 10-100 milisekund | 5-50 milisekund | 1-10 milisekund |
| Dokładność | ±5-10% | ±1-3% | ±0,1-0,5% |
| Koszt | 50-500 dolarów | 500-5000 dolarów | 2000-20 000 dolarów |
| Typowe zastosowania | Proste sterowanie włączaniem/wyłączaniem | Ogólna automatyzacja | Systemy o wysokiej precyzji |
| Konserwacja | Niski | Średni | Wysoki |
| Wrażliwość na zanieczyszczenia | Niski | Średni | Bardzo wysoki |
| Efektywność energetyczna | Słaby | Dobry | Doskonały |
Kiedy wybrać każdy typ
Wybierz zawory włączające/wyłączające, gdy:
Wystarczające jest proste sterowanie uruchamianiem/zatrzymywaniem • Budżet jest wyjątkowo napięty • Środowisko o dużym zanieczyszczeniu • Zasoby konserwacyjne są ograniczone
Wybierz zawory proporcjonalne, gdy:
Potrzebujesz zmiennej kontroli prędkości/ciśnienia • Liczy się efektywność energetyczna • Ważne jest płynne działanie • Wymagana jest umiarkowana precyzja
Wybierz serwozawory, gdy:
Niezwykle wysoka precyzja ma kluczowe znaczenie • Wymagana jest bardzo szybka reakcja • Budżet pozwala na najwyższą wydajność • Można utrzymać czyste środowisko
Rodzaje hydraulicznych zaworów proporcjonalnych: znajdowanie idealnego dopasowania
Według funkcji: trzy główne kategorie

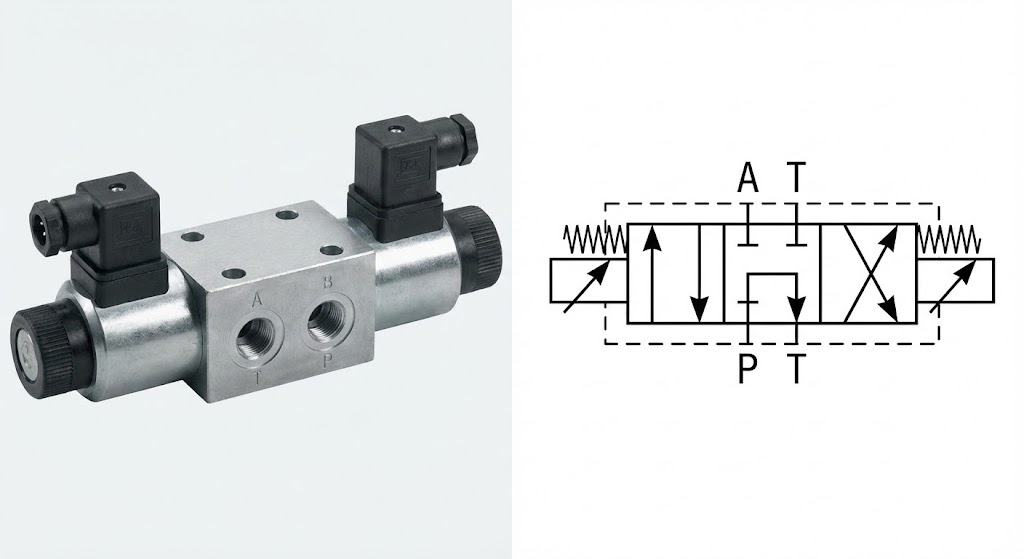

1. Proporcjonalne kierunkowe zawory sterujące
Co robią:Sterowanie kierunkiem i prędkością siłowników hydraulicznych
Pomyśl o tym jako:Inteligentny kontroler ruchu, który nie tylko kieruje ruchem, ale także kontroluje ograniczenia prędkości
Typowe modele:Seria Bosch Rexroth 4WRA, seria Parker D1FB
Najlepsze dla:Obrabiarki, wtryskiwanie, ogólna automatyka

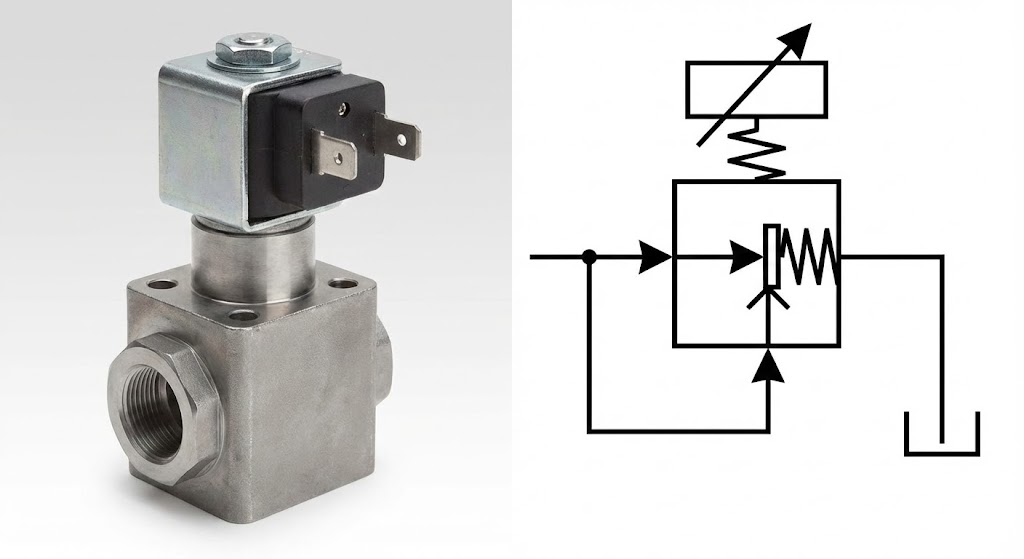

2. Proporcjonalne zawory regulujące ciśnienie
Co robią:Utrzymuj precyzyjne ciśnienie w układzie niezależnie od zapotrzebowania na przepływ
Pomyśl o tym jako:Inteligentny regulator ciśnienia wody, który utrzymuje idealne ciśnienie wody pod prysznicem, nawet gdy ktoś włączy zmywarkę
Typy:Redukcja ciśnienia, redukcja ciśnienia, zawory sekwencyjne ciśnienia
Najlepsze dla:Operacje prasowe, systemy mocowania, próby ciśnieniowe

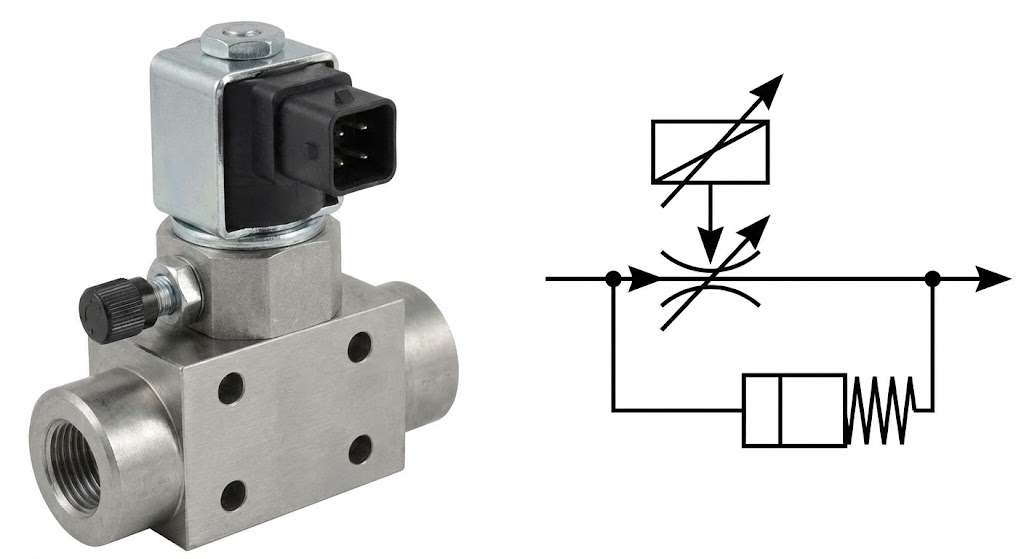

3. Proporcjonalne zawory sterujące przepływem
Co robią:Utrzymuj dokładne natężenia przepływu niezależnie od zmian ciśnienia
Pomyśl o tym jako:Układ tempomatu przepływu hydraulicznego
Często obejmują:Kompensatory ciśnienia do sterowania niezależnego od obciążenia
Najlepsze dla:Sterowanie prędkością, operacje synchroniczne, aplikacje pomiarowe
Według konstrukcji: zrozumienie mechaniki
Zawory proporcjonalne bezpośredniego działania
• Elektromagnes porusza bezpośrednio szpulę główną
• Prostsza konstrukcja, niższy koszt
• Natężenia przepływu zazwyczaj do 100 GPM
• Wartości ciśnienia do 3000 PSI
• Idealny do: Zastosowań średniej wielkości o umiarkowanych wymaganiach wydajnościowych

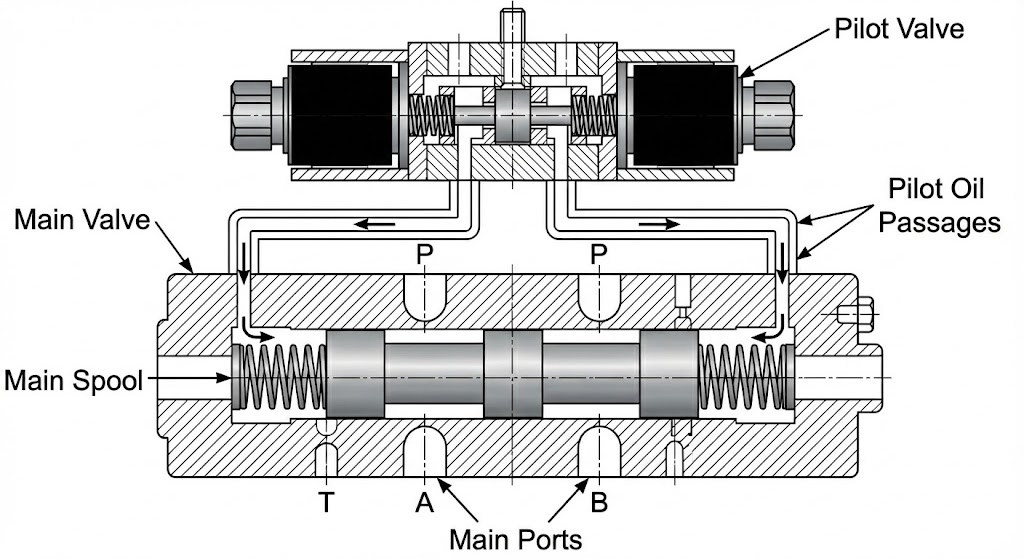

Zawory proporcjonalne sterowane pilotem
• Mały zawór pilotowy steruje pracą zaworu głównego
• Wyższe możliwości przepływu i ciśnienia
• Natężenia przepływu do 500+ GPM
• Wartości ciśnienia do 5000+ PSI
• Idealny do: dużych systemów przemysłowych i sprzętu mobilnego
Charakterystyka wydajności, która ma znaczenie: głębokie nurkowanie techniczne
Zrozumienie relacji sygnał-przepływ
Istota działania zaworu proporcjonalnego leży w tym, jak dokładnie przekształca on sygnały elektryczne na wyjście hydrauliczne. Oto znaczenie kluczowych specyfikacji:
Liniowość (±0,5% do ±3%)
Wyobraź sobie, że rysujesz linię prostą na papierze milimetrowym. Liniowość mierzy, jak blisko rzeczywistej wydajności zaworu jest idealna linia prosta. Lepsza liniowość oznacza bardziej przewidywalną kontrolę.
Histereza (±0,5% do ±5%)
Mierzy różnicę w mocy wyjściowej, gdy zbliżasz się do tej samej wartości zadanej z różnych kierunków. Pomyśl o tym jak o luzie w kierownicy – mniejsza histereza oznacza bardziej precyzyjną kontrolę.
Powtarzalność (±0,1% do ±2%)
Jak konsekwentnie zawór wykonuje tę samą operację? To jakby prosić koszykarza o wykonywanie rzutów wolnych – lepsza powtarzalność oznacza większą niezawodność.
Czas reakcji (5-100 milisekund)
Jak szybko zawór reaguje na zmiany sygnału? W przypadku aplikacji dynamicznych szybsza reakcja zapobiega niestabilności systemu i poprawia wydajność.
Matematyka kryjąca się za magią: równania przepływu
Podstawowe równanie przepływu dla zaworów proporcjonalnych to:
Q = Cd × A × √(2ΔP/ρ)
Gdzie:
Q = natężenie przepływu
Cd = współczynnik rozładowania
A = Powierzchnia otwarcia zaworu (kontrolowana przez położenie suwaka)
ΔP = różnica ciśnień na zaworze
ρ = gęstość płynu
To równanie pokazuje, dlaczego zawory proporcjonalne są tak skuteczne: precyzyjnie kontrolując obszar (A), zapewniają dokładną kontrolę przepływu niezależnie od zmian ciśnienia.
Historie sukcesu w świecie rzeczywistym: aplikacje, które zmieniają branże
Studium przypadku 1: Rewolucja w formowaniu wtryskowym
Wyzwanie:Producent części samochodowych borykał się z niespójnym wtryskiem tworzyw sztucznych, co było przyczyną 20% wskaźnika złomowania i skarg klientów.
Rozwiązanie:Wdrożenie zaworów proporcjonalnych Moog D941 do kontroli prędkości wtrysku i ciśnienia.
Proces:
• Faza szybkości: Zawór zapewnia szybki, kontrolowany wtrysk w celu wypełnienia 95% formy
• Faza pakowania/utrzymania: Płynne przejście do precyzyjnej kontroli ciśnienia
• Faza regeneracji: kontrolowany obrót śruby w celu przygotowania następnego strzału
Studium przypadku 2: Precyzja sprzętu mobilnego
Wyzwanie:Klienci producenta dźwigów skarżyli się na gwałtowne ruchy ładunku, powodujące obawy dotyczące bezpieczeństwa i spadek produktywności.
Rozwiązanie:System zaworów proporcjonalnych Danfoss PVG 48 z elektronicznymi joystickami.
Transformacja:
• Przed: Binarne sterowanie zaworem powodowało nagłe uruchomienia/zatrzymania
• Po: Płynne przyspieszanie/zwalnianie zgodnie z poleceniami operatora
• Zaawansowane funkcje: wykrywanie obciążenia zapewniające efektywność energetyczną, sterowanie elektroniczne zapewniające precyzyjne pozycjonowanie
Studium przypadku 3: Precyzja huty stali
Wyzwanie:Walcownia stali wymagała precyzyjnej kontroli ciśnienia, aby uzyskać stałą grubość produktu (tolerancja ± 0,01 mm).
Rozwiązanie:Proporcjonalne zawory ciśnieniowe ATOS DPZO ze zintegrowanym sterowaniem ze sprzężeniem zwrotnym.
Innowacja:
• Pomiar grubości w czasie rzeczywistym przekazuje informacje zwrotne do sterowania zaworem
• Automatyczna regulacja ciśnienia kompensuje różnice materiałowe
• Sterowanie w pętli zamkniętej utrzymuje stałą siłę pomimo zmian prędkości
Wybór odpowiedniego zaworu proporcjonalnego: Twój przewodnik wyboru
Krok 1: Zdefiniuj wymagania systemowe
Lista kontrolna specyfikacji wydajności:
• Maksymalne ciśnienie w układzie: _____ PSI
• Wymagane natężenie przepływu: _____ GPM
• Zakres temperatury roboczej: _____ do _____°F
• Wymagania dotyczące czasu odpowiedzi: _____ milisekund
• Wymagana dokładność: ±_____ %
• Typ sygnału sterującego: napięcie/prąd/cyfrowy
Krok 2: Rozważania specyficzne dla aplikacji
Do zastosowań produkcyjnych/przemysłowych:
• Rozważ zawory ze zintegrowaną elektroniką (seria Bosch Rexroth 4WRA)
• Poszukaj możliwości komunikacji poprzez magistralę polową
• Priorytetowo traktuj powtarzalność i długoterminową stabilność
Dla sprzętu mobilnego:
• Wybierz zawory przystosowane do wibracji i wstrząsów (seria Danfoss PVG)
• Rozważ wymogi dotyczące szczelności środowiskowej
• Oceń zużycie energii w systemach zasilanych bateryjnie
Do zastosowań lotniczych/krytycznych:
• Wybierz zawory z redundantnymi systemami sprzężenia zwrotnego
• Rozważ specjalne materiały na ekstremalne temperatury
• Ocenić charakterystykę trybu awaryjnego
