Jaka jest różnica między zaworem zwrotnym a zaworem zwrotnym?

Czy zastanawiałeś się kiedyś, dlaczego woda nie przepływa wstecz w rurach w Twoim domu? Albo jak stacje benzynowe zapobiegają cofaniu się paliwa do zbiorników? Odpowiedź kryje się w dwóch ważnych urządzeniach: zaworach zwrotnych i zaworach zwrotnych.

Jeśli nie masz pewności co do tych terminów, nie jesteś sam. Wiele osób uważa, że ​​są to dwa różne typy zaworów. Ale prawda jest taka: zawory zwrotne i zawory zwrotne to to samo. Mają po prostu różne nazwy w zależności od tego, gdzie mieszkasz i w jakiej branży pracujesz.

Zagłębmy się w ten temat i raz na zawsze wyjaśnijmy wszelkie zamieszanie.

Prosta prawda: to to samo

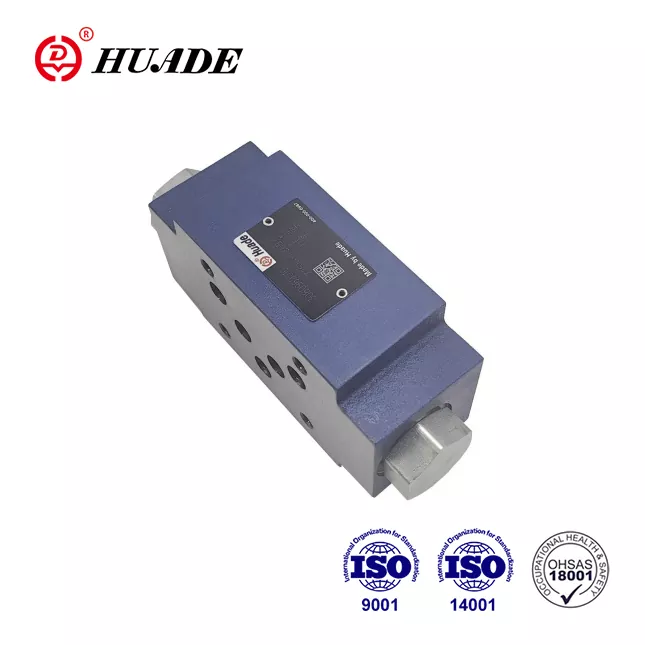

Zawór zwrotny i zawór zwrotny pełnią dokładnie tę samą funkcję. Obydwa urządzenia umożliwiają przepływ cieczy lub gazu tylko w jednym kierunku. Kiedy płyn próbuje płynąć wstecz, zawory te automatycznie się zamykają, aby go zatrzymać.

Dlaczego różne nazwy?

Różne nazwy pochodzą od:

• Geografia:Różne kraje preferują różne warunki
• Branże:Niektóre pola używają specyficznych nazw
• Standardy:Organizacje techniczne używają preferowanych przez siebie terminów

Głośne stukanie w rurach

Jak działają te zawory?

Zrozumienie działania zaworów zwrotnych jest dość proste. Oto podstawowy proces:

Gdy płyn przepływa do przodu

1. Za zaworem wytwarza się ciśnienie
2. Ciśnienie to powoduje otwarcie zaworu
3. Płyn przepływa swobodnie
4. Zawór pozostaje otwarty tak długo, jak długo utrzymuje się ciśnienie

Gdy płyn próbuje płynąć wstecz

1. Nacisk do przodu zatrzymuje się lub odwraca
2. Element zaworu (taki jak dysk lub kula) wraca na swoje miejsce
3. To całkowicie zamyka otwór
4. Żaden płyn nie może płynąć wstecz

Cały proces odbywa się automatycznie. Bez prądu, bez sterowania komputerowego, bez konieczności obsługi przez człowieka. Jest czysto mechaniczny i napędzany samym płynem.

Kluczowe części systemu

• Korpus zaworu:Główna obudowa
• Element zamykający:Część, która otwiera się i zamyka (tarcza, kula lub klapka)
• Siedziba:Miejsce, w którym element zamykający jest uszczelniony
• Wiosna (w niektórych typach):Mniejsze potrzeby konserwacyjne

Rodzaje zaworów zwrotnych (zawory zwrotne)

Istnieje wiele różnych projektów, każdy idealny do konkretnych sytuacji. Przyjrzyjmy się najczęstszym typom:

1. Zawór zwrotny

• Jak to działa:Dysk otwiera się i zamyka jak drzwi
• Najlepsze dla:Duże rury o stałym przepływie
• Plusy:Niskie straty ciśnienia, prosta konstrukcja
• Wady:Zajmuje więcej miejsca, nie nadaje się do płynnego zatrzymywania się i ruszania

2. Podnieś zawór zwrotny

• Jak to działa:Dysk lub kula unosi się prosto do góry, aby otworzyć
• Najlepsze dla:Systemy wysokociśnieniowe
• Plusy:Silna zdolność uszczelniania
• Wady:Większa strata ciśnienia, większe zużycie w miarę upływu czasu

3. Kulowy zawór zwrotny

• Jak to działa:Piłka porusza się w górę i w dół, otwierając i zamykając
• Najlepsze dla:Małe rurki, proste zastosowania
• Plusy:Samoczyszczący, łatwy do zrozumienia
• Wady:Nie nadaje się do gęstych płynów i brudnej wody

4. Zawór zwrotny waflowy

• Jak to działa:Cienka konstrukcja mieszcząca się pomiędzy kołnierzami rur
• Najlepsze dla:Ciasne przestrzenie, rury średniej wielkości
• Plusy:Kompaktowy, lekki, niski koszt
• Wady:Nie tak stabilny w sytuacjach dużego przepływu

5. Cichy zawór zwrotny

• Jak to działa:Specjalna konstrukcja, która zamyka się cicho
• Najlepsze dla:Budynki, szpitale, ciche otoczenie
• Plusy:Redukuje hałas i uderzenia wodne
• Wady:Bardziej złożone, wyższe koszty

Gdzie stosuje się te zawory?

Zawory zwrotne (zawory zwrotne) są wszędzie, nawet jeśli ich nie widzisz. Oto główne miejsca, w których są używane:

W Twoim domu

• Podgrzewacze wody:Zapobiegaj cofaniu się gorącej wody
• Pompy ściekowe:Zatrzymaj powrót wody do piwnicy
• WC:Czystą wodę należy oddzielać od ścieków
• Baterie:Zapobiegać przedostawaniu się zanieczyszczonej wody do czystych źródeł

W przemyśle

• Rafinerie ropy naftowej:Chroń drogie pompy i sprzęt
• Zakłady chemiczne:Zapobiegaj niebezpiecznemu mieszaniu różnych substancji chemicznych
• Elektrownie:Kontroluj przepływ pary i wody chłodzącej
• Przetwórstwo spożywcze:Utrzymuj produkty w czystości i bezpieczeństwie

W systemach miejskich

• Stacje uzdatniania wody:Upewnij się, że czysta woda pozostaje czysta
• Kanalizacja:Zapobiegaj cofaniu się ścieków
• Ochrona przeciwpożarowa:Utrzymuj ciśnienie wody w systemach awaryjnych
• Nawadnianie:Kontroluj przepływ wody w systemach rolniczych

Dlaczego te zawory są tak ważne?

Zawory zwrotne mogą wydawać się proste, ale zapobiegają poważnym problemom:

Ochrona sprzętu

Bez tych zaworów pompy mogłyby obracać się do tyłu i pękać. Silniki mogą się spalić. Drogie maszyny mogą zostać uszkodzone nie do naprawienia.

Bezpieczeństwo

W zakładach chemicznych zawory zwrotne zapobiegają mieszaniu się niebezpiecznych substancji chemicznych. W instalacjach wodnych zapobiegają przedostawaniu się zanieczyszczonej wody do czystych zasobów.

Efektywność

Zawory te zapobiegają marnowaniu energii. Bez nich płyny cofałyby się, a systemy musiałyby pracować ciężej, aby utrzymać ciśnienie.

Zapobieganie uderzeniom wodnym

Kiedy płyn nagle się zatrzyma lub zmieni kierunek, może wytworzyć potężne fale ciśnienia zwane „uderzeniem wodnym”. Może to spowodować pęknięcie rur i uszkodzenie sprzętu. Wiele zaworów zwrotnych pomaga zmniejszyć ten problem.

Jak wybrać odpowiedni zawór

Wybór odpowiedniego zaworu zwrotnego zależy od kilku czynników:

Rodzaj płynu

• Czysta woda:Prawie każdy typ działa
• Brudna woda:Najlepiej sprawdzają się typy kulkowe lub membranowe
• Chemikalia:Potrzebujesz specjalnych materiałów, które nie korodują
• Wysoka temperatura:Wymagają materiałów odpornych na ciepło

Ciśnienie systemu

• Niskie ciśnienie:Typy huśtawkowe lub waflowe działają dobrze
• Wysokie ciśnienie:Lepsze są typy podnoszone lub sprężynowe
• Zmienne ciśnienie:Typy szybko zamykające się zapobiegają problemom

Rozmiar rury

• Małe rury (poniżej 2 cali):Typy kulkowe lub waflowe
• Rury średnie (2-12 cali):Typy waflowe lub dwupłytkowe
• Duże rury (ponad 12 cali):Typy swingowe zwykle sprawdzają się najlepiej

Natężenie przepływu

• Stały przepływ:Typy wahadłowe charakteryzują się najniższymi stratami ciśnienia
• Przepływ typu stop-and-go:Typy sprężynowe reagują szybciej
• Przepływ szybki:Potrzebujesz zaworów, które zapobiegają uderzeniom wodnym

Typowe problemy i rozwiązania

Nawet najlepsze zawory zwrotne mogą powodować problemy. Oto najczęstsze problemy i sposoby ich rozwiązania:

Gadanie

• Problem:Zawór wydaje dźwięki i wibruje
• Powoduje:Zbyt niski przepływ, zbyt duży zawór, luźne części
• Rozwiązania:Wyreguluj przepływ, zmień rozmiar zaworu, dokręć połączenia

Młot Wodny

• Problem:Głośne stukanie w rurach
• Powoduje:Zawór zamyka się zbyt wolno, zmiany przepływu przy dużej prędkości
• Rozwiązania:Użyj szybciej zamykającego się zaworu, dodaj zabezpieczenie przeciwprzepięciowe

Klejący

• Problem:Zawór nie otwiera się lub nie zamyka prawidłowo
• Powoduje:Brud, korozja, zużyte części
• Rozwiązania:Wyczyść zawór, wymień zużyte części, użyj lepszych materiałów

Wyciek

• Problem:Płyn przepływa do tyłu, gdy nie powinien
• Powoduje:Uszkodzona uszczelka, zanieczyszczenia na gnieździe, zużyta tarcza
• Rozwiązania:Wymień uszczelki, wyczyść gniazdo, wymień tarczę

Wskazówki dotyczące konserwacji

Dbanie o zawory zwrotne jest ważne dla niezawodności systemu:

Regularna kontrola

• Co miesiąc sprawdzaj, czy nie ma wycieków
• Słuchaj niezwykłych dźwięków
• Monitoruj ciśnienie w systemie

Czyszczenie

• Usuń zanieczyszczenia z filtrów siatkowych znajdujących się powyżej
• Czyścić elementy wewnętrzne zaworów podczas przestojów
• Używaj odpowiednich środków czyszczących

Testowanie

• Co kwartał sprawdzaj działanie zaworu
• Sprawdź, czy otwieranie i zamykanie jest prawidłowe
• Sprawdź, czy nie występuje przepływ wsteczny

Planowanie wymiany

• Trzymaj części zamienne w magazynie
• Zaplanuj wymianę podczas zaplanowanych przestojów
• Używaj wysokiej jakości części od renomowanych dostawców

Standardy i przepisy branżowe

Różne branże mają określone standardy dotyczące zaworów zwrotnych:

Amerykańskie standardy

• API 594:Sprawdź projekt i testowanie zaworu
• ASME B16.34:Materiały zaworów i wartości ciśnienia
• API 598:Procedury testowania zaworów

Międzynarodowe standardy

• ISO5175:Urządzenia zabezpieczające instalacje gazowe
• BS EN 13959:Zapobieganie przepływowi zwrotnemu wody
• NACE MR0175:Materiały do ​​środowisk korozyjnych

Dlaczego standardy mają znaczenie

Normy zapewniają, że zawory są:

• Bezpieczny w użyciu
• Kompatybilny z innym sprzętem
• Testowane sprawdzonymi metodami
• Niezawodny w krytycznych zastosowaniach

Rozważania dotyczące kosztów

Kupując zawory zwrotne, należy wziąć pod uwagę całkowity koszt, a nie tylko cenę zakupu:

Koszt początkowy

• Proste zawory kulowe:10-100 dolarów
• Standardowe zawory obrotowe:50-500 dolarów
• Wysokowydajne ciche zawory:200-2000 dolarów
• Specjalne zawory chemiczne:500-5000 dolarów +

Koszty operacyjne

• Straty energii na skutek spadku ciśnienia
• Koszty konserwacji i napraw
• Częstotliwość wymiany
• Koszty przestoju systemu

Wskazówki dotyczące oszczędzania pieniędzy

• Wybierz odpowiedni rozmiar, aby zminimalizować utratę ciśnienia
• Używaj materiałów wysokiej jakości, aby zmniejszyć częstotliwość wymiany
• Wdrażaj konserwację zapobiegawczą
• Weź pod uwagę całkowitą wydajność systemu

Przyszłe trendy

Technologia zaworów zwrotnych jest stale udoskonalana:

Inteligentne zawory

Nowe zawory zawierają czujniki monitorujące:

• Natężenia przepływu
• Warunki ciśnieniowe
• Pozycja zaworu
• Warunki noszenia

Lepsze materiały

Zaawansowane materiały zapewniają:

• Dłuższa żywotność
• Lepsza odporność chemiczna
• Mniejsze potrzeby konserwacyjne
• Możliwość pracy w wyższych temperaturach

Ulepszone projekty

Nowe projekty koncentrują się na:

• Szybszy czas reakcji
• Mniejsze straty ciśnienia
• Cichsza praca
• Łatwiejsza konserwacja

Wniosek

Teraz znasz prawdę: zawory zwrotne i zawory zwrotne to dokładnie to samo. Różne nazwy pochodzą po prostu z różnych regionów, branż lub organizacji normalizacyjnych.

Te proste, ale kluczowe urządzenia:

• Pozwól, aby płyn płynął tylko w jednym kierunku
• Automatycznie zapobiegaj przepływowi wstecznemu
• Chroń sprzęt i zapewnij bezpieczeństwo
• Pracuj w niezliczonych aplikacjach na całym świecie

Niezależnie od tego, czy nazwiesz je zaworami zwrotnymi, zaworami zwrotnymi, zaworami zwrotnymi czy zaworami jednokierunkowymi, wszystkie wykonują tę samą podstawową pracę. Zrozumienie ich działania i wybranie odpowiedniego typu dla danej aplikacji może zaoszczędzić pieniądze, zapobiec problemom i zapewnić płynne działanie systemów.

Następnym razem, gdy odkręcisz kran, uruchomisz samochód lub włączysz włącznik światła, pamiętaj, że zawory zwrotne cicho pracują za kulisami, aby to wszystko było możliwe. Te skromne urządzenia mogą nie przyciągać dużej uwagi, ale współczesne życie nie byłoby bez nich takie samo.
