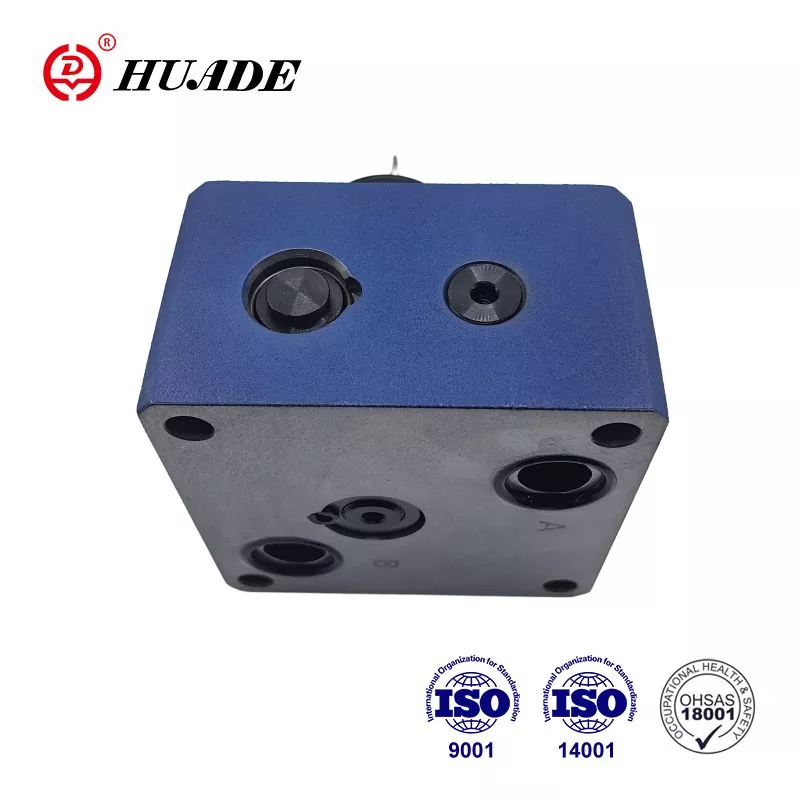

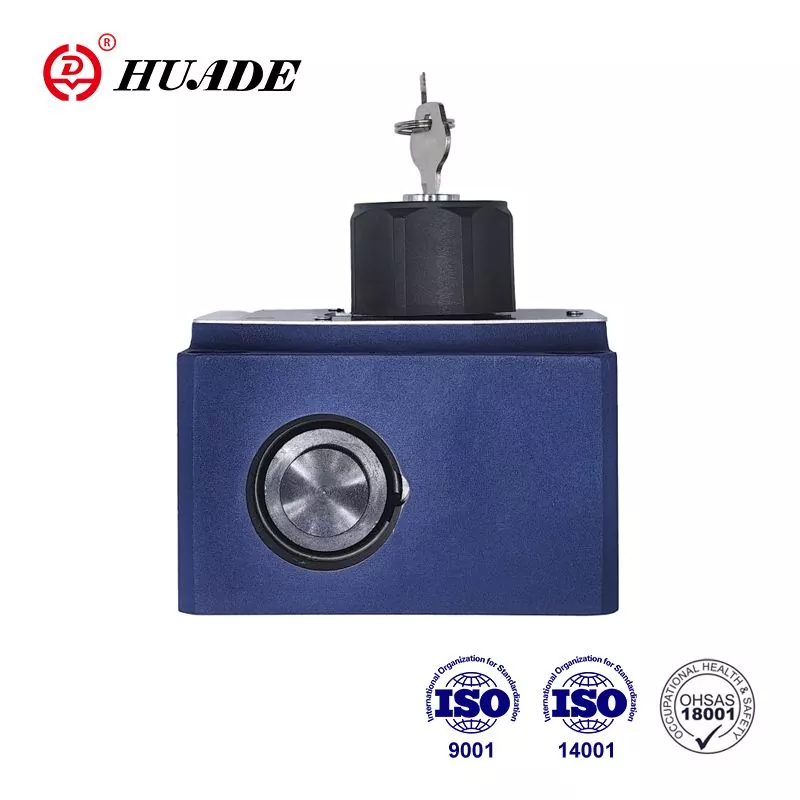

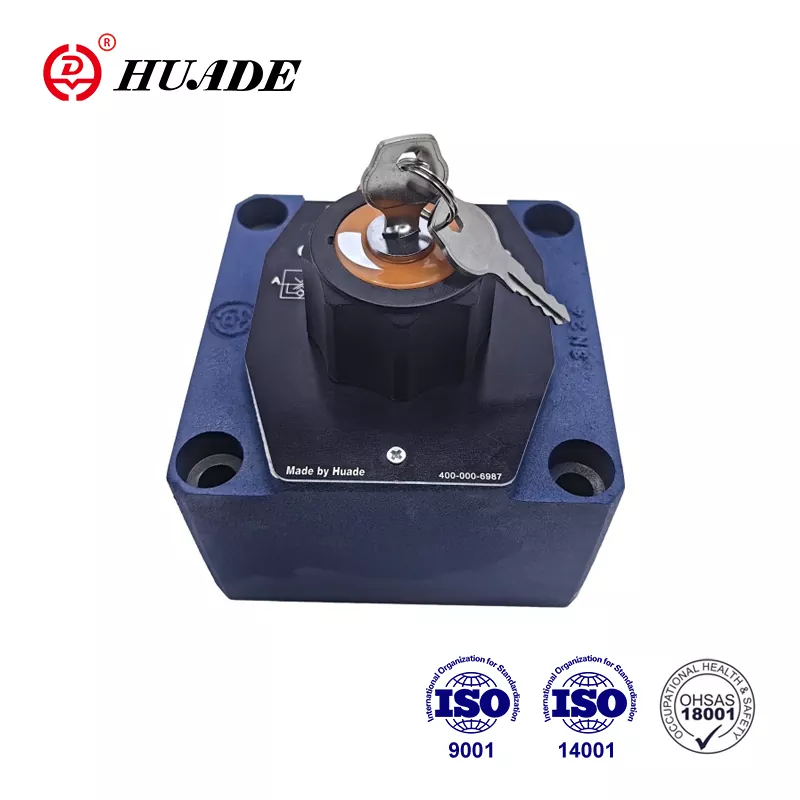

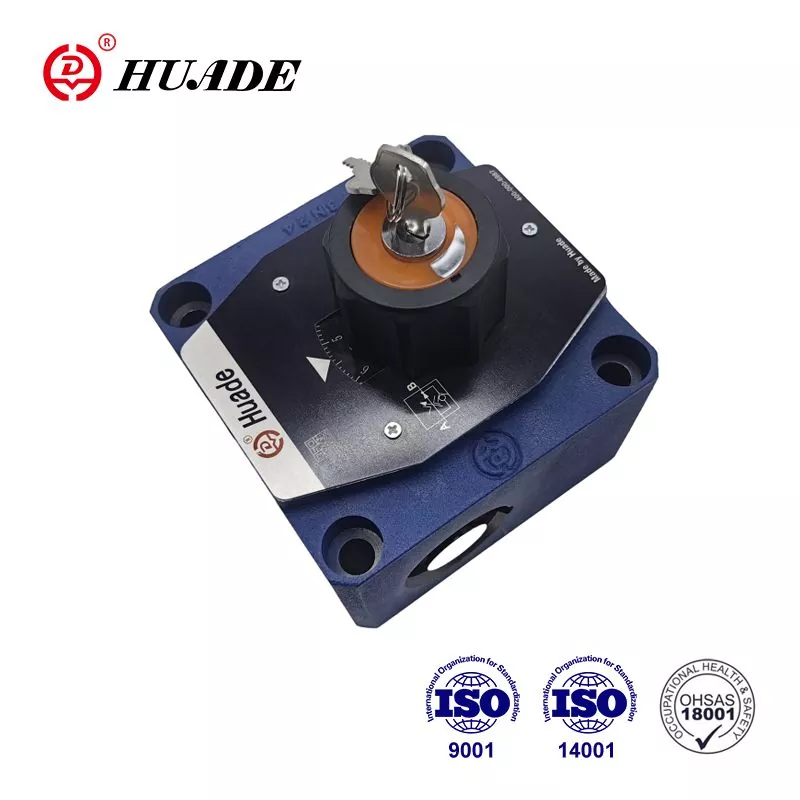

Zawory sterujące przepływem są 2-drogowymi zaworami sterującymi przepływem. Dzięki wprowadzeniu technologii zawory hydrauliczne Huade® mogą dorównać Rexroth pod względem wydajności. Ten zawór przepływowy 2FRM 16 jest dobrą, niedrogą alternatywą dla Rexroth. Huade Hydraulic przywiązuje większą wagę do opłacalności i praktyczności, dzięki czemu jego zawór hydrauliczny ma stosunkowo niską cenę. To stara marka w Chinach.
|
Ogólny |
|
|
Płyn hydrauliczny |
Olej mineralny (do uszczelki NBR) lub ester fosforanowy (do uszczelki FPM) |
|
Zakres temperatur (℃) |
-30 do +80 |
|
Zakres lepkości (mm ²/s) |
10 do 800 |
|
Płyta warstwowa prostownika |
||
|
Przepływ maks. (L/min) |
10 |
16 |
|
do 50 |
do 160 |
|
|
Ciśnienie robocze (MPa) |
do 31,5 |
|
|
Ciśnienie pękania (MPa) |
0.15 |
|
|
Waga (kg) |
3.2 |
9.3 |
|
Przepływ. Q maks. (L/min) |
rozmiar 10 |
rozmiar 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p przy swobodnym powrocie B → A, zależne od Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Kontrola przepływu |
stabilny temperaturowo |
±2% (Qmaks.) |
||||||
|
odporny na ciśnienie (do |
±2% (Qmaks.) |
± 5% (Q maks.) |
||||||
|
Ciśnienie robocze, maks. - przyłącze A (MPa) |
do 31,5 |
|||||||
|
Minimalny zakres różnicy ciśnień (MPa) |
0,3 do 0,7 |
0,5 ~ 1,2 |
||||||
|
Stopień zanieczyszczenia (μm) |
25 (Q<5L/min) |
10 (Q < 0,5 l/min) |
||||||
|
Waga (kg) |
5.6 |
11.3 |
||||||
Cechy:
▶ Schemat przenoszenia zgodnie z DIN 24 340, z A, ISO 4401 i CETOP - RP 121H
▶ Ogranicznik skoku kompensatora ciśnienia, opcjonalny
▶ Obsługa mechaniczna
▶ Redukcja skoków rozruchowych
▶ Kontrola przepływu w obu kierunkach za pomocą płyty warstwowej prostownika
Aplikacja:
Główną funkcją zaworów regulacyjnych przepływu 2FRM 16 jest utrzymanie stałego przepływu niezależnie od ciśnienia i temperatury.
Zawory 2FRM 16 składają się zasadniczo z obudowy (1), tulei kryzowej (3), kompensatora ciśnienia (4) z opcjonalnym ogranicznikiem skoku, zaworu zwrotnego (5), elementu regulacyjnego (2).
Przepływ z kanału A do kanału B jest dławiony na kryzie (6). Aby utrzymać stały przepływ przez kryzę, przed kryzą (6) podłącza się kompensator ciśnienia. Dzięki konstrukcji kryzy przepływ jest utrzymywany w dużej mierze niezależnie od temperatury. Swobodny przepływ powrotny z kanału B do kanału A kierowany jest przez zawór zwrotny (5). Przepływ jest regulowany tylko z A do B. W celu regulacji przepływów w obu kierunkach poniżej przepływu można zamontować płytę warstwową prostownika typu Z4S zawór sterujący.
Struktura zaworu sterującego przepływem 2FRM 16
Symbol zaworu sterującego przepływem 2FRM 16
