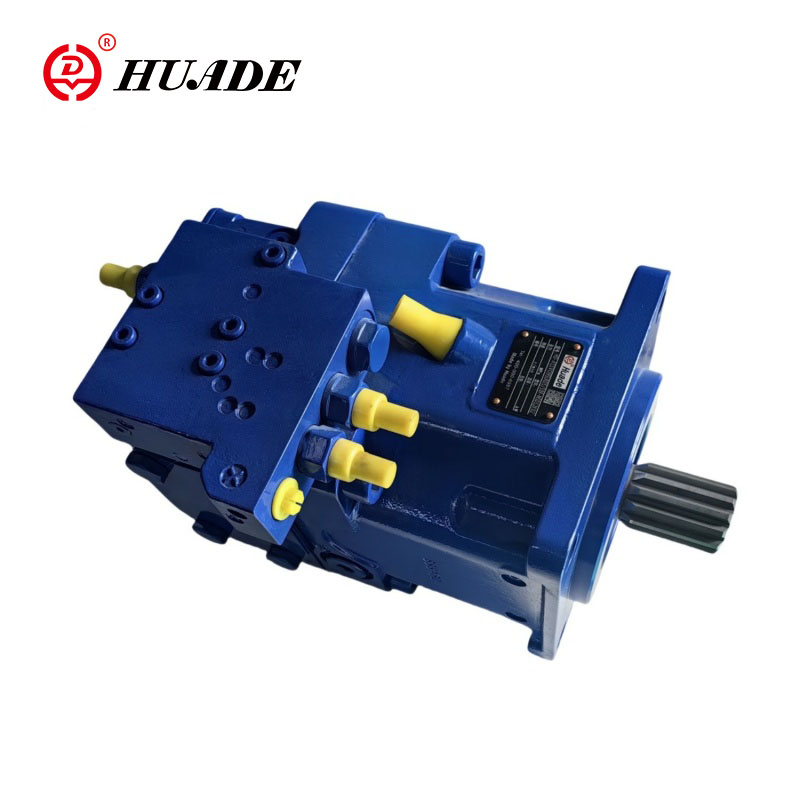

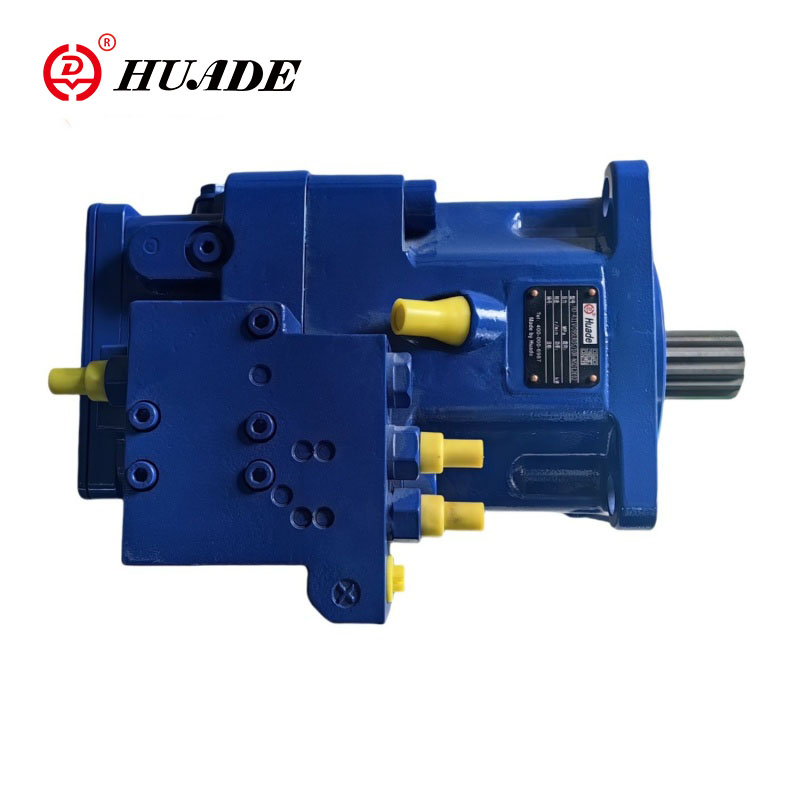

Pompa o zmiennym tłoku osiowym A11VO

Pompa osiowo-tłokowa marki Huade A11VO z tarczą krzywkową służy do hydrostatycznej przekładni w układach hydraulicznych z obiegiem otwartym. Natężenie przepływu tej osiowej pompy tłokowej jest proporcjonalne do prędkości i przemieszczenia przekładni. Regulując kąt tarczy sterującej, można płynnie zmieniać natężenie przepływu. Pompa A11VO może dorównać wydajnością Rexroth.

Parametr produktu pompy o zmiennym tłoku osiowym A11VO

•Zakres ciśnienia roboczego

◇Wlot-----Ciśnienie bezwzględne na porcie S (port ssawny)

Wersja bez pompy ładującej

Pabs min --------- 0,8 bara

Pabs max ---------- 30 barów

Jeżeli ciśnienie wynosi > 5 barów, należy zwrócić się do Huade Hydraulic.

Wersja z pompą ładującą

Pabs min ---------- 0,6 bara

Pabs max ---------- 2 bary

◇Maksymalna dopuszczalna prędkość (ograniczenie prędkości)

Dopuszczalna prędkość poprzez zwiększenie ciśnienia wlotowego pabs na króćcu ssawnym S lub przy Vg ≤Vg max

◇ Wylot ---- Ciśnienie w porcie A lub B

Ciśnienie nominalne pN --------------- 350 bar

Maksymalne ciśnienie Pmax ----------400 bar

Ciśnienie nominalne: Maksymalne ciśnienie projektowe, przy którym zapewniona jest wytrzymałość zmęczeniowa

Maksymalne ciśnienie: maks. ciśnienie robocze dopuszczalne krótkoterminowo (t <1s).

◇Minimalne ciśnienie robocze

W przewodzie zasilającym pompy wymagane jest minimalne ciśnienie robocze pB min, w zależności od prędkości obrotowej, kąta obrotu i wydajności (patrz wykres).

◇Ciśnienie spustowe obudowy

Ciśnienie spustowe obudowy na przyłączach T1 i T2 może być maksymalnie o 1,2 bar wyższe niż ciśnienie wlotowe na porcie S, ale nie wyższe niż PL abs. maks. -------------- 2 bary.

Wymagany jest nieograniczony, pełnowymiarowy przewód spustowy bezpośrednio do zbiornika.

◇Zakres temperatur pierścienia uszczelniającego wał

Pierścień uszczelniający wał FKM jest dopuszczalny dla temperatur spustowych obudowy od -25°C do +115°C.

•Notatka:

Do zastosowań poniżej -25°C niezbędny jest pierścień uszczelniający wał NBR (dopuszczalny zakres temperatur: -40°C do +90°C).

W zamówieniu podać pierścień uszczelniający wału z NBR wyraźnym tekstem.

Cecha produktu i zastosowanie pompy o zmiennym tłoku osiowym A11VO

Cechy:

▶Zmienna osiowa pompa tłokowa o konstrukcji tarczy sterującej do napędów hydrostatycznych w układzie hydraulicznym z obiegiem otwartym.

▶Przeznaczony głównie do użytku w aplikacjach mobilnych.

▶Pompa działa w trybie samozasysania, przy zwiększaniu ciśnienia w zbiorniku lub z opcjonalną wbudowaną pompą zasilającą (wirnikiem).

▶ Dostępna jest szeroka gama opcji sterowania, które odpowiadają wymaganiom każdego zastosowania.

▶Opcję sterowania mocą można regulować zewnętrznie, nawet gdy pompa pracuje,

▶Napęd przelotowy nadaje się do dodania pomp zębatych i osiowych pomp tłokowych do tego samego, tj. napędu przelotowego 100/%.

▶Przepływ wyjściowy jest proporcjonalny do prędkości napędu i zmienny bezstopniowo w zakresie od qv max do qv min = 0.

Aplikacja:

Osiowo-tłokowa pompa o zmiennej charakterystyce A11VO firmy Huade jest szeroko stosowana w maszynach inżynieryjnych i lekkim sprzęcie przemysłowym, metalurgii żelaza i stali oraz maszynach górniczych, statkach, sprzęcie naziemnym lotnictwa cywilnego, maszynach naftowych i petrochemicznych, maszynach budowlanych i pieszych.
