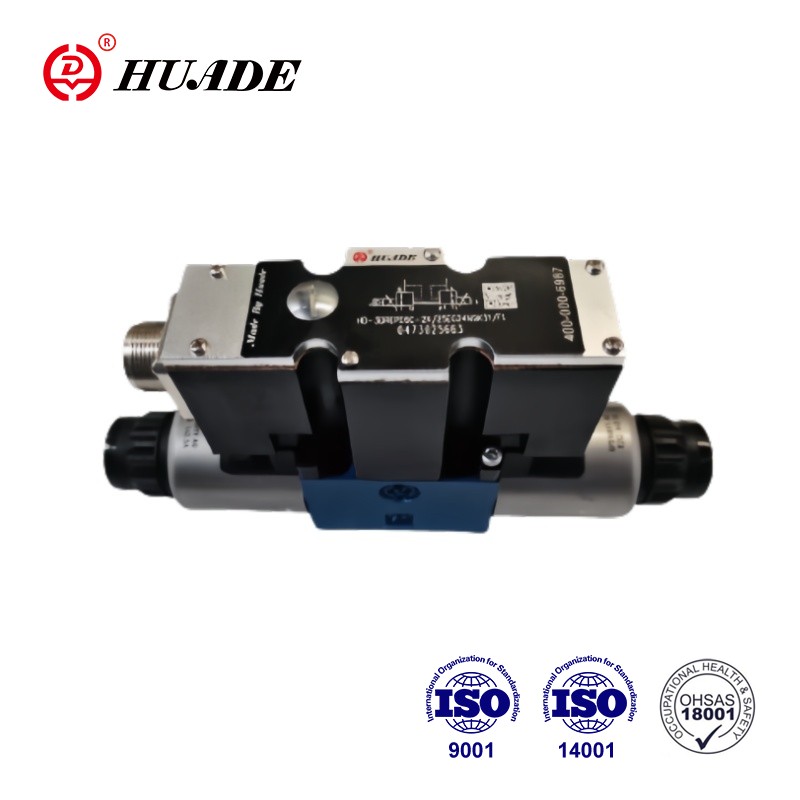

Trójdrogowy zawór redukcyjny typu 3DREP6-2X... jest uruchamiany bezpośrednio przez elektromagnesy proporcjonalne. Przekształcają elektryczny sygnał wejściowy na proporcjonalny sygnał wyjściowy ciśnienia. Cewki proporcjonalne to sterowane elektromagnesy prądu stałego z mokrym pinem, z gwintem centralnym i wyjmowaną cewką. Elektrozawory są sterowane opcjonalnie za pomocą zewnętrznej elektroniki sterującej (typ 3DREP-2X) lub zintegrowanej elektroniki sterującej (typ 3DREPE-2X).
| Hydrauliczny | |||
| Typ zaworu | HD-3DREP | HD-3DREPE | |
| Zakres ciśnienia roboczego MPa | Port P | 2 do 10 dla stopnia ciśnienia 1.6 | |
| 3 do 10 dla stopnia ciśnienia 2,5 | |||
| 5 do 10 dla stopnia ciśnienia 4,5 | |||
| Port T | 0 do 3 | ||
| Maks. przepływ L/min | 15(△p=5MPa) | ||
| Dokładność filtra (μm) | ≤20 (najlepiej ≤10) | ||
| Histereza (%) | ≤5 | ||
| Dokładność powtarzalności (%) | ≤1 | ||
| Czułość odpowiedzi (%) | ≤0,5 | ||
| Płyn pod ciśnieniem | Olej mineralny lub ester fosforanowy | ||
| Zakres lepkości mm2/S | 20 ~ 380 | ||
| Zakres temperatury płynu pod ciśnieniem (℃) | -20~+80 | ||
| Waga (kg) | 2 | 2.2 | |
| Elektryczny | |||
| Dane elektryczne, elektromagnes | |||
| Typ zaworu | HD-3DREP | HD-3DREPE | |
| Typ napięcia | DC | DC | |
| Napięcie nominalne (V) | 24 | ||
| Maks. prąd (A) | 1.5 | 2.5 | |
| Rezystancja cewki elektromagnesu (Ω) | Wartość zimna przy 20 ℃ | 4.8 | 2 |
| Maksymalna wartość ciepła | 7.2 | 3 | |
| Obowiązek (%) | 100 | ||
| Temperatura cewki ℃ | do 150 | ||
| Ochrona | IP65 | ||
| Elektryka, elektronika sterująca | |||
| Wzmacniacz | HD-VT-VSPA2-50-1X/T1 (z 1 czasem rampy) | zintegrowana elektronika sterująca | |
| HD-VT-VSPA2-50-1X/T5 (z 5 czasami rampy) | |||
| Napięcie zasilania | Napięcie nominalne VDC | 24 | |
| Dolna wartość graniczna V | 19 | ||
| Górna wartość graniczna V | 35 | ||
| zużycie prądu | Imax A | 1.8 | |
| Prąd impulsowy A | 4 | ||
Cechy:
▶ Bezpośrednio sterowane zawory proporcjonalne do kontroli ciśnienia i kierunku przepływu
▶Uruchamianie za pomocą elektromagnesów proporcjonalnych z gwintem centralnym i wyjmowaną cewką
▶ Sterowanie ręczne, opcjonalne
▶Szpula sterująca wyśrodkowana sprężynowo
▶Typ HD-3DREPE ze zintegrowaną elektroniką, interfejs A1
▶Zewnętrzna elektronika sterująca dla typu HD-3DREP:
▶Wzmacniacz analogowy typu HD-VT-VSPA2-50-1X/...w formacie Eurocard
▶Wzmacniacz cyfrowy typu HD-VT-VSPD-1-1X/. ..w formacie Eurokarty
▶Wzmacniacz elektryczny typu HD-VT-11118 o budowie modułowej
▶ Elektronika zaworów i sterowania proporcjonalnego z jednego źródła
Aplikacja:
Proporcjonalny zawór redukcyjny ciśnienia 3DREP6-2X jest szeroko stosowany w automatycznym sterowaniu układami hydraulicznymi w różnych gałęziach przemysłu, takich jak obrabiarki, przemysł lekki, metalurgia i tak dalej.
Zawór składa się głównie z: elektromagnesów (5 i 6), obudowy (1), suwaka sterującego (2) z suwakami pomiaru ciśnienia (3 i 4) oraz opcjonalnej zintegrowanej elektroniki zaworu (7).
Przy odłączonych elektromagnesach (5 i 6) suwak sterujący (2) jest utrzymywany w położeniu środkowym za pomocą sprężyn dociskowych. Suwak sterujący (2) jest uruchamiany bezpośrednio po zasileniu jednego z elektromagnesów.
Np. poprzez zasilenie elektromagnesu (5): suwak pomiaru ciśnienia (3) i suwak sterujący (2) przesuwają się w prawo proporcjonalnie do elektrycznego sygnału wejściowego. Połączenie P z B i A z T odbywa się poprzez przekroje poprzeczne z kryzami o progresywnej charakterystyce przepływu.
Odłączenie zasilania elektromagnesu (5): suwak sterujący (2) zostaje przywrócony do pozycji środkowej za pomocą sprężyn dociskowych. W położeniu środkowym przyłącza A i B do T są otwarte, dzięki czemu ciecz pod ciśnieniem może swobodnie przepływać do zbiornika. Opcjonalne sterowanie ręczne (9 lub 10) umożliwia przesuwanie suwaka sterującego (2) bez zasilania elektromagnesu.
Funkcja tej wersji zaworu 2-pozycyjnego jest zasadniczo taka sama jak zaworu z 3-pozycyjnym.
Zawory 2-pozycyjne są jednak wyposażone tylko w elektromagnes 5 lub 6. W miejscu drugiego elektromagnesu montowana jest wtyczka (11).
Symbole proporcjonalnego zaworu redukcyjnego ciśnienia 3DREP6-2X
