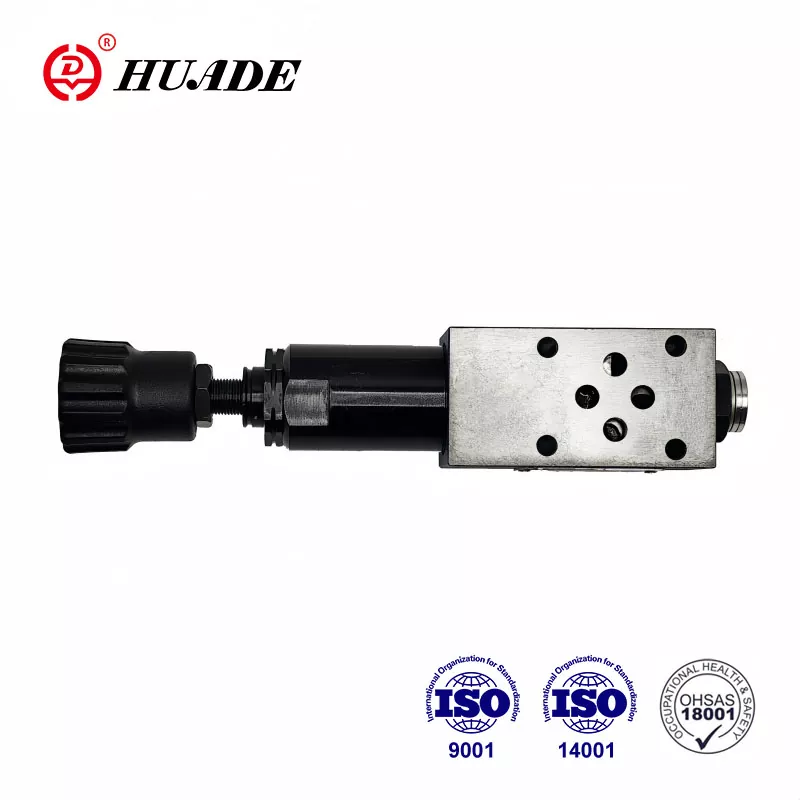

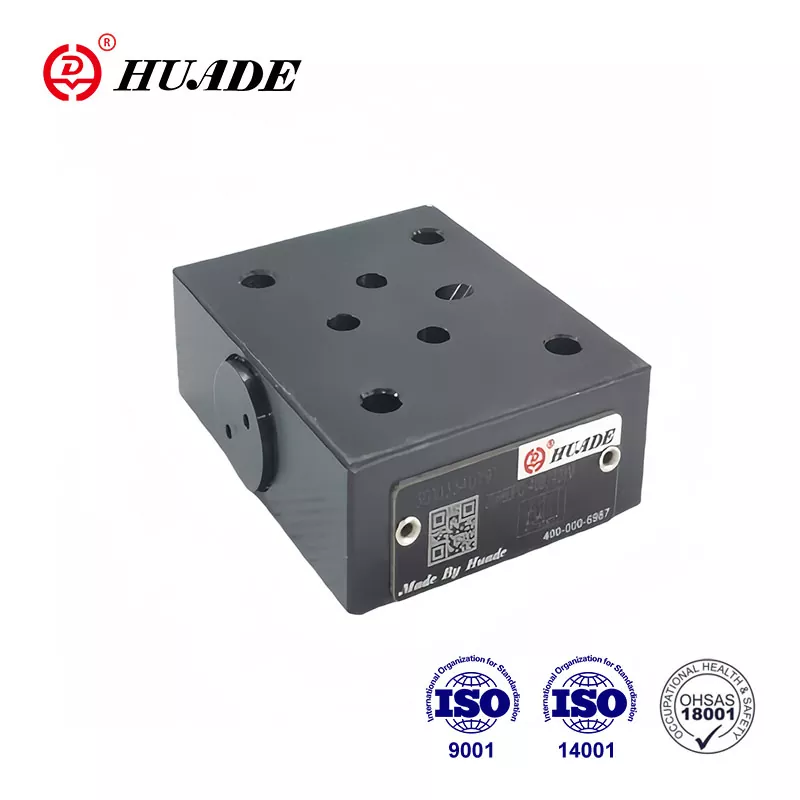

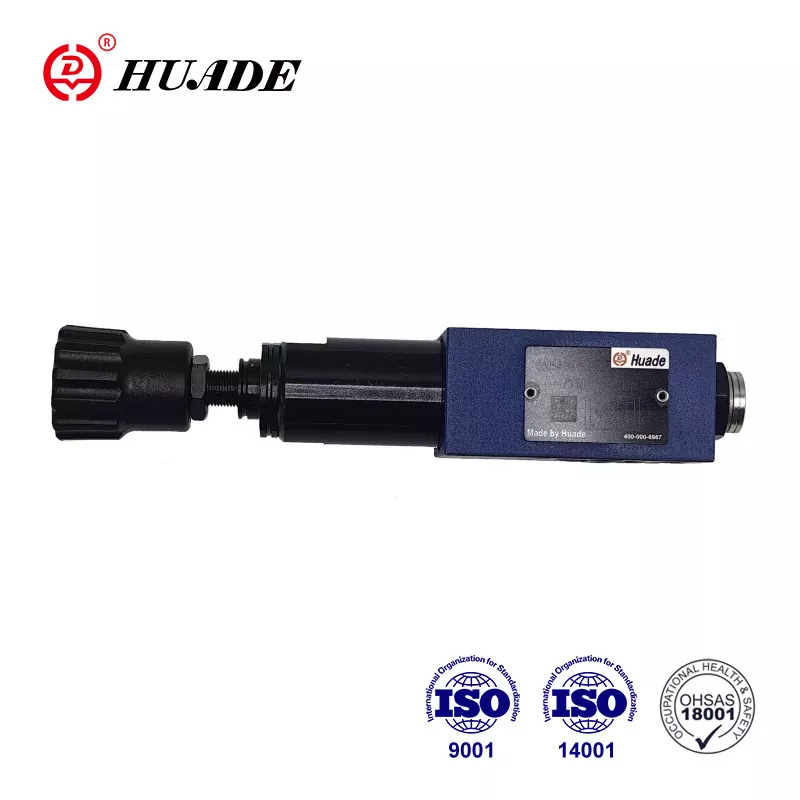

Zawory redukcyjne Huade® zawsze spełniają międzynarodowe standardy. Huade Hydraulic w pełni wykorzystuje obfite zasoby krajowe, aby kontrolować koszty i dostarczać produkty hydrauliczne w rozsądnej cenie. Zawór redukcyjny ZDR 6 DP0 może być stosowany do redukcji ciśnienia w układach hydraulicznych.
|
Płyn pod ciśnieniem |
Olej mineralny (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|
Zakres temperatury płynu ciśnieniowego (℃) |
-30 do +80 |
|
Zakres lepkości (mm ²/s) |
10 ~ 800 |
|
Stopień zanieczyszczenia płynu |
polecam filtr o minimalnym współczynniku retencji β10 > 75 |
|
Maks. ciśnienie robocze przyłącze P (MPa) |
do 30 |
|
Ciśnienie wtórne (wyjście) (MPa) |
do 4 |
|
Porty przeciwciśnienia T(Y) (MPa) |
do 16 |
|
Maks. przepływ (L/min) |
do 7 |
Cechy:
▶ Konstrukcja z płytą warstwową
Aplikacja:
Zawór typu ZDR 6 DPO służy do redukcji ciśnienia w układzie.
Reduktory ciśnienia typu ZDR 6 DPO...40B/40YM są reduktorami ciśnienia o konstrukcji płytowej. Zasadniczo zawór składa się z obudowy (1), suwaka sterującego (2), gniazda sprężyny dociskowej (3) i sprężyny dociskowej (4).
W stanie spoczynku zawór jest normalnie otwarty i płyn może przepływać bez przeszkód z przyłącza P do przyłącza P1. Ciśnienie w porcie P1 występuje jednocześnie w obszarze suwaka naprzeciw sprężyny naciskowej (4). Gdy ciśnienie w porcie P1 przekroczy poziom ciśnienia ustawiony na
sprężyna naciskowa (4) suwak sterujący (2) przesuwa się do pozycji sterującej względem sprężyny naciskowej (4) i utrzymuje nastawione ciśnienie w porcie P1 na stałym poziomie.
Jeśli pod wpływem sił zewnętrznych ciśnienie w porcie P1 wzrośnie jeszcze bardziej, suwak sterujący (2) zostanie przesunięty jeszcze dalej w stronę sprężyny naciskowej (4).
Następnie do zbiornika przepływa wystarczająca ilość płynu, aby zapobiec dalszemu wzrostowi ciśnienia. Komora sprężyny jest zawsze opróżniana do zbiornika na zewnątrz poprzez wiercenie w porcie T (Y).
konstrukcja ZDR 6 DPO...-40B
Symbole ZDR 6 DPO...-40B
