Podczas pracy z układami hydraulicznymi wybór odpowiedniego zaworu sterującego może zadecydować o działaniu lub przerwać jego działanie. Zawór sterujący Bosch Rexroth 4WE 10 E zyskał reputację niezawodnego konia pociągowego w zastosowaniach przemysłowych i istnieją dobre powody, dla których inżynierowie wciąż do niego wracają.
Co wyróżnia rozdzielacz kierunkowy 4WE 10 E

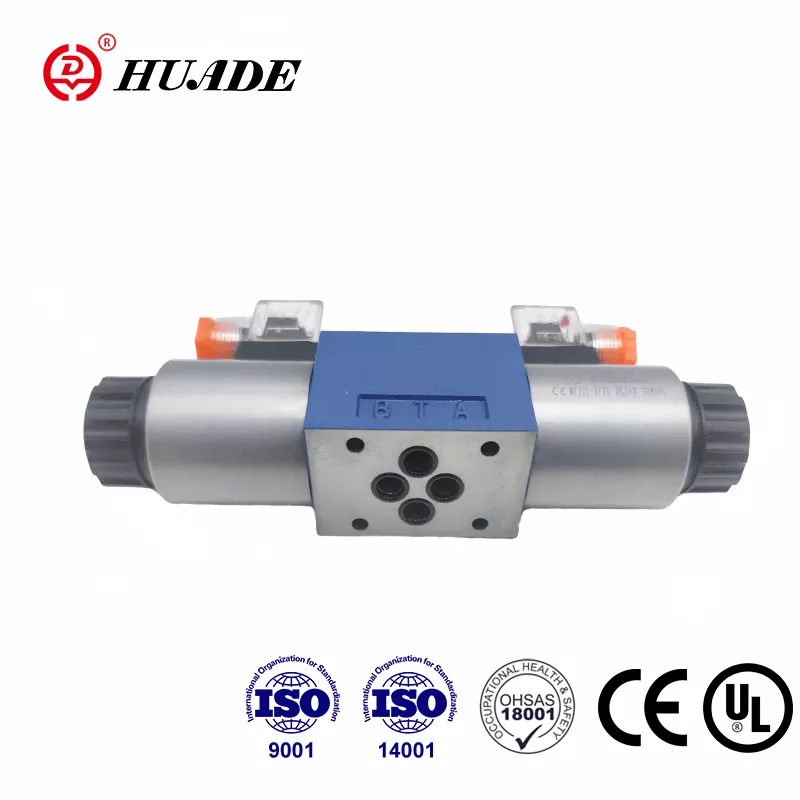

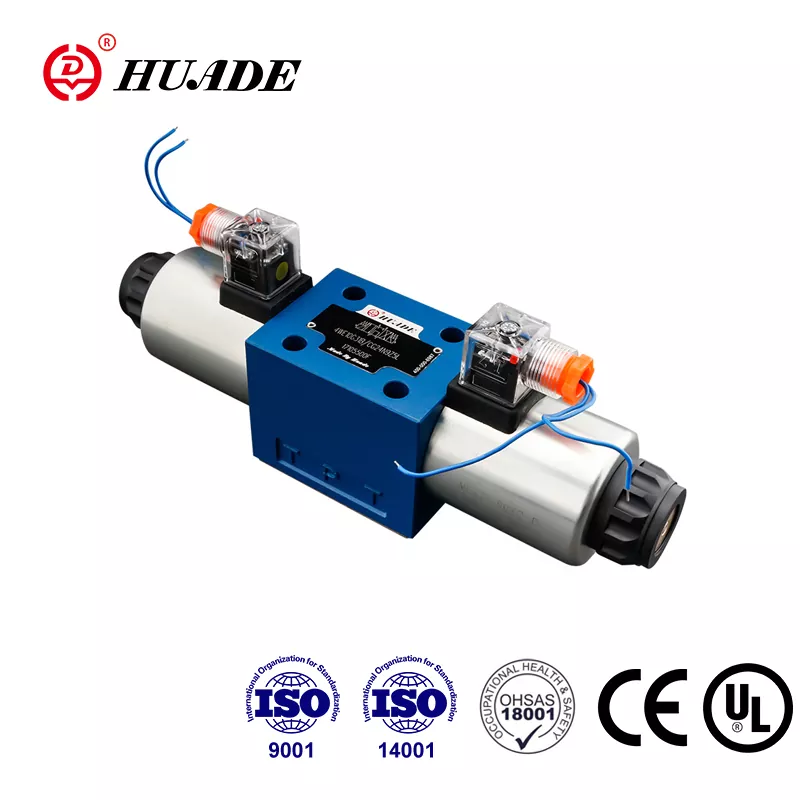

Rexroth 4WE 10 E to zawór elektromagnetyczny bezpośredniego działania, który kontroluje przepływ płynu hydraulicznego w układzie. Pomyśl o tym jak o kontrolerze ruchu oleju hydraulicznego. Mówi płynowi, dokąd ma jechać, kiedy się zatrzymać i którą ścieżkę obrać. Ten konkretny zawór wykorzystuje cewki elektromagnetyczne do przesuwania wewnętrznej szpuli, która następnie przekierowuje przepływ, aby cylindry hydrauliczne lub silniki poruszały się dokładnie tak, jak tego potrzebujesz.
Tym, co wyróżnia ten rozdzielacz kierunkowy, jest jego zamknięta konstrukcja, oznaczona literą „E” w nazwie. Kiedy zawór znajduje się w położeniu neutralnym, wszystkie porty pozostają zablokowane. Siłownik hydrauliczny utrzymuje swoją pozycję bez dryfowania, co ma ogromne znaczenie, gdy podnosisz ciężkie ładunki lub musisz utrzymać coś idealnie nieruchomego.
Podział numeru modelu
Nazwa 4WE 10 E mówi Ci wszystko o działaniu tego zaworu. „4” oznacza, że ma cztery porty do podłączenia przewodów hydraulicznych. Litera „WE” oznacza, że jest to zawór kierunkowy bezpośredniego działania z działaniem elektromagnetycznym. „10” odnosi się do jego rozmiaru zgodnego z normą NG10, znaną również jako CETOP 5 lub ISO 4401-05-04-0-05. Ta standaryzacja oznacza, że Rexroth 4WE 10 E będzie fizycznie pasował do każdej powierzchni montażowej zaprojektowanej dla zaworów NG10, zapewniając elastyczność przy wymianie starego sprzętu lub budowaniu nowych systemów.
Oznaczenie „E” opisuje konfigurację szpuli. W świecie zaworów różne litery reprezentują różne wzorce przepływu. Typ E utrzymuje wszystkie porty zamknięte w pozycji środkowej, co czyni go idealnym rozwiązaniem, gdy trzeba utrzymać ładunek stabilnie, bez żadnego ruchu.
Możliwości techniczne, które mają znaczenie
Zawór sterujący kierunkowy 4WE 10 E wytrzymuje duże ciśnienie. Może pracować pod ciśnieniem do 350 barów na głównych portach, co przekłada się na około 5075 funtów na cal kwadratowy. To wystarczy do większości ciężkich zastosowań przemysłowych, od wtryskarek po sprzęt budowlany.
Wydajność przepływu różni się w zależności od tego, czy wybierzesz zasilanie DC, czy AC. Wersja DC tego kierunkowego zaworu sterującego Rexroth porusza się z prędkością do 160 litrów na minutę, podczas gdy wersja AC osiąga maksymalną prędkość 120 litrów na minutę. Różnica ta istnieje, ponieważ cewki prądu przemiennego wytwarzają więcej ciepła, gdy zawór pozostaje pod napięciem, dlatego firma Bosch Rexroth ogranicza przepływ, aby zapobiec problemom z przegrzaniem.
Czas reakcji ma znaczenie, gdy potrzebujesz szybkich i precyzyjnych ruchów. 4WE 10 E włącza się w ciągu 45 do 70 milisekund i zwalnia w ciągu 35 do 45 milisekund przy zasilaniu prądem stałym. To wystarczająco szybko, aby sprostać większości zautomatyzowanych linii produkcyjnych. Jeśli potrzebujesz jeszcze płynniejszej pracy, możesz dodać opcjonalne wkładki tłumiące, które spowalniają zmianę przełożeń, aby zmniejszyć wstrząsy w systemie.
Jak działa ośrodek zamknięty
Konfiguracja suwaka typu E zapewnia temu kierunkowemu zaworowi sterującemu zdolność utrzymywania obciążenia. Wyobraź sobie trzy pozycje: środkową, lewą i prawą. W położeniu środkowym wewnętrzne styki na szpuli blokują wszystkie cztery porty. Port P łączy się z pompą, port T łączy się ze zbiornikiem, a porty A i B łączą się z siłownikiem. Kiedy wszystko pozostaje zablokowane, olej uwięziony w cylindrze nie może uciec, więc ładunek pozostaje dokładnie tam, gdzie go zostawiłeś.
Zasil cewkę „a”, a szpula przesunie się w lewo. Teraz port P łączy się z portem A, podczas gdy port B odprowadza wodę do portu T. Siłownik się wysuwa. Przełącz na cewkę „b”, a szpula poruszy się w prawo, odwracając wzór przepływu. Port P zasila port B, podczas gdy port A wraca do zbiornika, cofając siłownik.
Ten układ z zamkniętym środkiem doskonale sprawdza się w zastosowaniach takich jak stoły podnośne, zaciski i prasy, gdzie utrzymanie pozycji ma większe znaczenie niż efektywność energetyczna. Kompromis polega na tym, że pompa utrzymuje ciśnienie nawet wtedy, gdy nic się nie porusza, co generuje ciepło i marnuje energię. Zwykle łączysz Rexroth 4WE 10 E z zaworem nadmiarowym, aby chronić swój system.
Aplikacje w świecie rzeczywistym
Zakłady produkcyjne wykorzystują rozdzielacz 4WE 10 E na niezliczone sposoby. Maszyny do formowania wtryskowego polegają na nim, aby precyzyjnie kontrolować mocowanie formy. Urządzenia do odlewania ciśnieniowego wykorzystują go do dokładnego pozycjonowania części metalowych. Maszyny budowlane korzystają z możliwości utrzymania pozycji łyżki i wysięgnika na zboczach bez dryfowania.
Zawór pojawia się również w zastosowaniach morskich, sprzęcie do obróbki metali i precyzyjnych systemach produkcyjnych. Za każdym razem, gdy potrzebujesz siłownika hydraulicznego, aby utrzymać obciążenie, zamknięta konstrukcja tego kierunkowego zaworu sterującego Rexroth zapewnia kontrolę, której potrzebujesz.
Instalacja i montaż
4WE 10 E montuje się bezpośrednio na płycie przyłączeniowej zgodnej ze standardem NG10. To modułowe podejście upraszcza instalację i wymianę. Można układać dodatkowe zawory na górze za pomocą bloków przyłączeniowych, tworząc kompaktowe zespoły zaworów, które oszczędzają miejsce i zmniejszają liczbę potrzebnych węży i złączek.
Konstrukcja cewki z mokrym twornikiem oferuje praktyczne zalety. Cewka znajduje się w oleju, co pomaga rozproszyć ciepło i zmniejszyć hałas. Można obrócić zespół cewki o 360 stopni, aby umieścić złącze elektryczne w dowolnym miejscu, w którym jest najwygodniej. Jeśli cewka ulegnie uszkodzeniu, można ją wymienić bez opróżniania układu hydraulicznego, co minimalizuje przestoje.
Połączenia elektryczne są zgodne z normą DIN EN 175301-803, ze stopniem ochrony IP65 lub IP67 w zależności od konfiguracji. Opcje napięcia obejmują 12, 24, 110 i 230 woltów zarówno dla prądu stałego, jak i prądu przemiennego, z tolerancją plus minus 10 procent.
Porównanie z innymi opcjami
Kupując kierunkowy zawór sterujący w rozmiarze NG10, natkniesz się na alternatywy firm Parker, Eaton i innych producentów. Seria Parker D3W oferuje podobne wartości ciśnienia i przepływu, ale przełącza się wolniej, a czas reakcji wynosi około 110 milisekund. Eaton DG4V-5 dopasowuje przepustowość, ale nie określa tak wyraźnie częstotliwości cykli.
Rexroth 4WE 10 E wyróżnia się szybszym czasem reakcji i większą wydajnością cykliczną. Może obsłużyć do 15 000 operacji przełączania na godzinę, dzięki czemu nadaje się do szybkich, zautomatyzowanych procesów. Opcja regulowanego tłumienia zapewnia również większą kontrolę nad szybkością zmiany biegów zaworu, pomagając w precyzyjnym dostosowaniu zachowania systemu.
Cena różni się znacznie w zależności od specyfikacji i miejsca zakupu. Podstawowe konfiguracje tego kierunkowego zaworu sterującego Rexroth zaczynają się od 56 USD, natomiast wersje ze specjalnymi powłokami, niestandardowym napięciem lub ulepszonymi uszczelnieniami mogą kosztować ponad 1200 USD. Znajdziesz je u oficjalnych dystrybutorów firmy Bosch Rexroth, w sklepach zaopatrzenia przemysłowego i na platformach handlowych online. Kupując, sprawdź, czy numer modelu dokładnie odpowiada Twoim wymaganiom, zwracając szczególną uwagę na napięcie znamionowe i typ szpuli.
Utrzymanie działania
Największym wrogiem każdego rozdzielacza kierunkowego jest zanieczyszczenie. Cząsteczki brudu w oleju hydraulicznym powodują zakleszczenie szpuli, co prowadzi do nieprawidłowej pracy lub całkowitej awarii. 4WE 10 E wymaga filtrowania oleju do 10 mikronów, co odpowiada poziomowi czystości NAS 1638 klasa 9 lub ISO 4406 20/18/15.
Regularna konserwacja rozpoczyna się od monitorowania poziomu oleju. Sprawdź, czy nie ma odbarwień, które wskazują na przegrzanie lub utlenienie. Okresowo sprawdzaj lepkość, ponieważ zbyt rzadki lub zbyt gęsty olej wpływa na działanie zaworu. Wymień filtry zgodnie z harmonogramem i rozważ instalację manometrów, aby wcześnie wykryć problemy.
Kiedy ten kierunkowy zawór sterujący Rexroth zaczyna działać, objawy zwykle wskazują na konkretne przyczyny. Jeśli zawór się zacina, ale działa po naciśnięciu przycisku ręcznego sterowania, prawdopodobne jest zanieczyszczenie. Spalone cewki w wersjach AC często wynikają z nadmiernego przepływu, powodując zakleszczenie szpuli pod napięciem, co powoduje przegrzanie cewki. Wycieki zewnętrzne zazwyczaj wynikają ze zużytych uszczelek, natomiast wycieki wewnętrzne objawiają się powolnym, gąbczastym ruchem siłownika.
Czyszczenie zaworu wymaga ostrożności. Wyjmij go z układu, ostrożnie zdemontuj i wyczyść otwór i szpulę za pomocą WD-40 lub podobnego rozpuszczalnika. Przedmuchaj kanały sprężonym powietrzem i sprawdź pod kątem zużycia lub uszkodzenia. Wymień uszczelki, używając zestawu odpowiedniego dla posiadanej wersji zaworu, pamiętając, że w zastosowaniach wysokotemperaturowych potrzebne są uszczelki FKM, a nie standardowa guma NBR.
Dokonanie właściwego wyboru
Zawór kierunkowy 4WE 10 E doskonale sprawdza się tam, gdzie liczy się trzymanie ładunku. Zamknięta konstrukcja zapobiega dryfowaniu, szybka reakcja wspiera automatyzację, a ustandaryzowany montaż upraszcza instalację. Modułowa konstrukcja umożliwia budowanie złożonych obwodów sterujących w niewielkich przestrzeniach, a cewki z mokrym twornikiem zapewniają długą żywotność przy minimalnej konserwacji.
Rozważ kompromis w sprawie energii. To zablokowane położenie środkowe utrzymuje pompę naładowaną nawet wtedy, gdy nic się nie porusza, generując ciepło i zużywając energię. Jeśli w Twoim zastosowaniu efektywność energetyczna przewyższa utrzymywanie pozycji, spójrz na szpule typu J, które odciążają pompę w położeniu neutralnym. W przypadku zastosowań wymagających swobodnego przepływu konfiguracje typu H z otwartym centrum mogą działać lepiej.
Starannie dopasuj instalację elektryczną do zaworu. Wersje DC obsługują większy przepływ i szybciej reagują, co czyni je domyślnym wyborem dla większości zastosowań przemysłowych. Zasilanie prądem zmiennym sprawdza się dobrze w przypadku wolniejszych operacji, ale należy pamiętać o ograniczeniu przepływu do 120 litrów na minutę, aby zapobiec uszkodzeniu cewki.
Rexroth 4WE 10 E zdobył swoje miejsce w hydraulice przemysłowej dzięki dziesięcioleciom sprawdzonej wydajności. Połączenie możliwości wysokiego ciśnienia, szybkiej reakcji i niezawodnego utrzymywania obciążenia sprawia, że jest to solidny wybór do wymagających zastosowań. Utrzymuj olej w czystości, wybierz odpowiednią konfigurację szpuli do swoich potrzeb, a ten kierunkowy zawór sterujący zapewni lata niezawodnej pracy. Niezależnie od tego, czy wymieniasz istniejący zawór, czy projektujesz nowy system, zrozumienie, co sprawia, że 4WE 10 E tick pomaga w maksymalnym wykorzystaniu sprzętu hydraulicznego.
