W świecie automatyki przemysłowej i systemów kontroli płynów proporcjonalne ciśnienie zaworu stanowi jedną z najważniejszych koncepcji zapewniających precyzyjne i wydajne działanie. Zrozumienie tej podstawowej zasady jest niezbędne dla inżynierów, techników i wszystkich osób pracujących z układami hydraulicznymi lub pneumatycznymi.

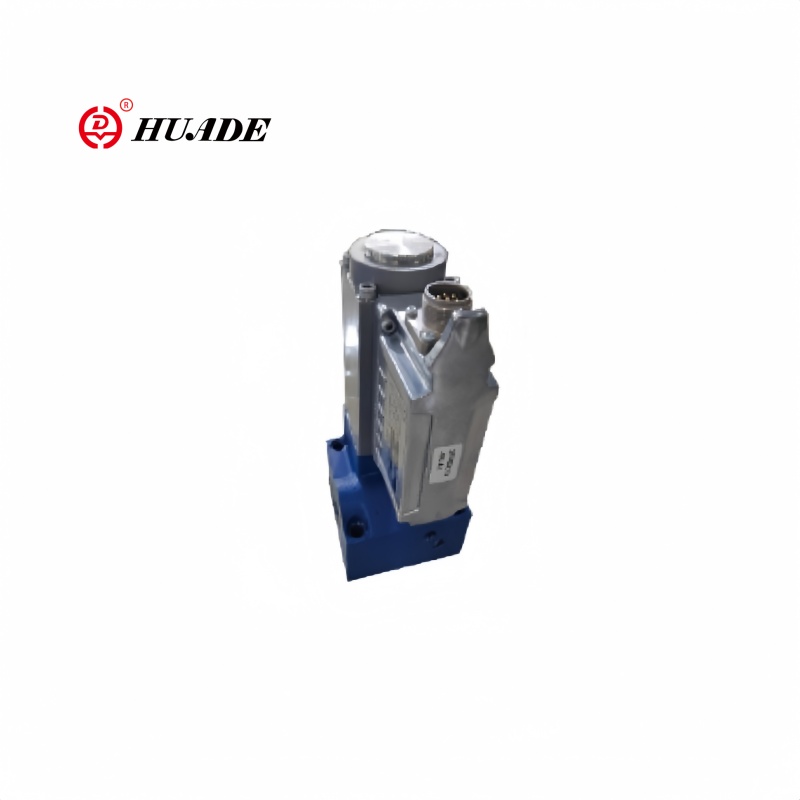

Definiowanie ciśnienia zaworu proporcjonalnego
Ciśnienie zaworu proporcjonalnego odnosi się do kontrolowanego ciśnienia wyjściowego generowanego przez zawór proporcjonalny, gdzie poziom ciśnienia jest wprost proporcjonalny do sygnału wejściowego podawanego na zawór. W przeciwieństwie do prostych zaworów włączających/wyłączających, które działają w stanach binarnych, zawory proporcjonalne zapewniają bezstopniową regulację pomiędzy minimalną i maksymalną wartością ciśnienia w oparciu o wielkość elektrycznego sygnału wejściowego.
[Najpierw zrozumczym są zawory proporcjonalne]
Zależność między sygnałem wejściowym a ciśnieniem wyjściowym przebiega według liniowej lub z góry określonej krzywej, co pozwala na precyzyjną modulację ciśnienia. Ta proporcjonalna zależność umożliwia płynną, ciągłą kontrolę ciśnienia, a nie nagłe zmiany, co czyni te zawory idealnymi do zastosowań wymagających precyzyjnej regulacji ciśnienia.
Jak działają zawory proporcjonalne
Podstawowe działanie zaworu proporcjonalnego opiera się na sterowaniu siłą elektromagnetyczną. Gdy sygnał elektryczny zostanie przyłożony do cewki zaworu, generuje on siłę magnetyczną proporcjonalną do wejściowego prądu lub napięcia. Ta siła elektromagnetyczna oddziałuje na mechanizm sprężynowy i ciśnienie płynu, ustawiając suwak lub grzybek zaworu.
Wraz ze wzrostem sygnału wejściowego siła elektromagnetyczna rośnie, powodując odsunięcie elementu zaworu od jego gniazda. To zwiększone otwarcie umożliwia większy przepływ płynu i zazwyczaj powoduje wyższe ciśnienie za zaworem, w zależności od konfiguracji zaworu. Precyzyjne umiejscowienie elementu zaworowego tworzy proporcjonalną zależność pomiędzy sygnałem wejściowym i ciśnieniem wyjściowym.
Nowoczesne zawory proporcjonalne często zawierają systemy sprzężenia zwrotnego wykorzystujące czujniki położenia lub przetworniki ciśnienia, aby zapewnić dokładną kontrolę i kompensować czynniki zewnętrzne, takie jak wahania temperatury, wahania ciśnienia zasilania lub zużycie podzespołów.
Rodzaje proporcjonalnej kontroli ciśnienia zaworu
Zawory proporcjonalne bezpośredniego działania
Zawory te bezpośrednio kontrolują ciśnienie poprzez siłę elektromagnetyczną działającą na element zaworu. Są one zwykle używane w zastosowaniach o niższym ciśnieniu, gdzie siła elektromagnesu jest wystarczająca do pokonania sił płynu i napięcia sprężyny. [Porównaj zkonstrukcje hydraulicznych zaworów proporcjonalnych]
Zawory proporcjonalne sterowane pilotem
W przypadku zastosowań o wyższym ciśnieniu zawory sterowane pilotem wykorzystują mały zawór proporcjonalny do sterowania większym zaworem głównym. Zawór pilotowy moduluje ciśnienie w komorze sterującej, która następnie ustawia główny element zaworu. Taka konfiguracja umożliwia precyzyjną kontrolę wysokich ciśnień przy stosunkowo niskim poborze mocy elektrycznej.
Zawory redukcyjne ciśnienia
Te zawory proporcjonalne utrzymują stałe ciśnienie za zaworem niezależnie od zmian ciśnienia przed zaworem lub zmian natężenia przepływu. Ciśnienie wyjściowe jest proporcjonalne do sygnału wejściowego, co czyni je idealnymi do zastosowań związanych z regulacją ciśnienia.
Zawory nadmiarowe ciśnienia
Proporcjonalne zawory nadmiarowe zapewniają zmienne ustawienia ciśnienia nadmiarowego w oparciu o sygnał wejściowy. Umożliwia to dynamiczną regulację maksymalnego ciśnienia systemu bez regulacji mechanicznej.
Zastosowania i korzyści
Proporcjonalne sterowanie ciśnieniem zaworu znajduje zastosowanie w wielu gałęziach przemysłu. W hydraulice mobilnej zawory te umożliwiają płynną pracę sprzętu budowlanego, zapewniając precyzyjną kontrolę ruchu wysięgnika, łyżki i gąsienicy. Systemy automatyzacji produkcji wykorzystują zawory proporcjonalne w celu zapewnienia stałych sił zwarcia, ciśnień formowania wtryskowego i operacji przenoszenia materiałów.
Przemysł lotniczy opiera się na proporcjonalnej kontroli ciśnienia zaworów w systemach sterowania lotem, obsłudze podwozia i zarządzaniu ciśnieniem w kabinie. W sektorze motoryzacyjnym zawory te kontrolują ciśnienie w skrzyni biegów, wspomaganie układu kierowniczego i systemy zarządzania silnikiem.
Poprawiona wydajność systemu
Precyzyjne dopasowanie ciśnienia do wymagań obciążenia zmniejsza straty energii i optymalizuje wydajność systemu.
Zmniejszone zużycie energii
Unikanie nadmiernego ciśnienia prowadzi do znacznych oszczędności energii i niższych kosztów operacyjnych.
Zwiększona jakość produktu
Stałe ciśnienia procesowe zapewniają niezawodne wyniki produkcji i spójność produktu.
Zwiększona responsywność systemu
Płynne zmiany ciśnienia zapewniają lepszą kontrolę systemu i płynność działania.
Kluczowe parametry wydajności
Integracja systemu sterowania
Systemy kontroli ciśnienia zaworów proporcjonalnych zazwyczaj integrują się z elektronicznymi jednostkami sterującymi (ECU) lub programowalnymi sterownikami logicznymi (PLC). Sterowniki te zapewniają precyzyjne sygnały elektryczne wymagane do dokładnej kontroli ciśnienia przy jednoczesnym monitorowaniu sprzężenia zwrotnego systemu.
Nowoczesne strategie kontroli
Nowoczesne systemy sterowania często wykorzystują strategie sterowania w pętli zamkniętej, w sposób ciągły porównując rzeczywiste ciśnienie wyjściowe z pożądanymi wartościami zadanymi i odpowiednio regulując sygnały wejściowe zaworu. Takie podejście kompensuje różnice w systemie i utrzymuje precyzyjną kontrolę ciśnienia w zmieniających się warunkach pracy.
Przyszły rozwój
Ewolucja technologii proporcjonalnych zaworów ciśnieniowych trwa wraz z postępem w materiałoznawstwie, elektronicznych systemach sterowania i technologii czujników. Inteligentne zawory wyposażone w wbudowaną diagnostykę, funkcje konserwacji predykcyjnej i komunikację bezprzewodową stają się coraz bardziej powszechne.
Technologia zaworów cyfrowych zapewnia jeszcze większą precyzję i elastyczność, potencjalnie zastępując w niektórych zastosowaniach tradycyjne zawory proporcjonalne. Jednak proporcjonalna kontrola ciśnienia w zaworach pozostaje podstawową i niezawodną technologią w systemach zasilania cieczą.
Zrozumienie ciśnienia w zaworach proporcjonalnych umożliwia inżynierom projektowanie bardziej wydajnych, precyzyjnych i niezawodnych systemów kontroli płynów w różnorodnych zastosowaniach, co czyni tę koncepcję niezbędną w nowoczesnej automatyce przemysłowej.
