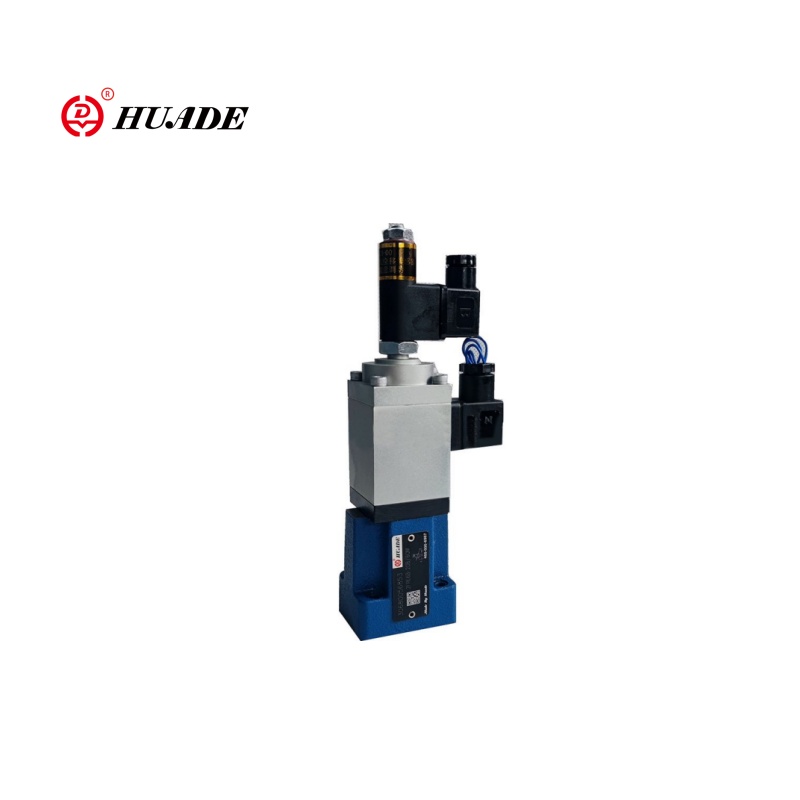

Pomyśl o proporcjonalnym zaworze sterującym przepływem jako o „inteligentnym ściemniaczu” układów hydraulicznych. Podobnie jak ściemniacz pozwala kontrolować jasność światła, tak zawory te pozwalają dokładnie kontrolować szybkość przepływu oleju hydraulicznego przez układ. [Najpierw zrozumczym są zawory proporcjonalne.]
Dlaczego to ma znaczenie:
Tradycyjne zawory hydrauliczne są albo całkowicie otwarte, albo całkowicie zamknięte – jak zwykły włącznik światła. Zawory proporcjonalne zapewniają płynną i precyzyjną kontrolę - jak ten przełącznik ściemniacza. Ta płynna kontrola oznacza:
- Mniej wstrząsów i wibracji w maszynach
- Bardziej precyzyjny ruch cylindrów hydraulicznych i silników
- Lepsza efektywność energetyczna
- Ogólnie płynniejsza praca
Podstawowa koncepcja
Oto jak to działa w prostych słowach:
Wejście elektryczne
Wysyłasz sygnał elektryczny (zwykle 4-20 mA lub 0-10 V) do zaworu
Proporcjonalna odpowiedź
Zawór otwiera się proporcjonalnie do tego sygnału
Kontrola przepływu
Więcej sygnału = większy przepływ, mniejszy sygnał = mniejszy przepływ
Płynna praca
Zmiany następują stopniowo, a nie nagle
Ta proporcja sprawia, że zawory te są tak cenne w nowoczesnych układach hydraulicznych.
Dlaczego mają znaczenie: ewolucja od prostego do inteligentnego sterowania
Stary sposób: kontrola typu bang-bang
W przeszłości większość układów hydraulicznych wykorzystywała proste zawory włączające/wyłączające (tzw. sterowanie typu „bang-bang”). Zawory te miały dwa ustawienia:
- Całkowicie otwarte:Maksymalny przepływ
- Całkowicie zamknięte:Brak przepływu
Problemy z kontrolą bang-bang:
- Nagłe skoki ciśnienia, gdy zawory szybko się otwierają lub zamykają
- Wibracje i obciążenia mechaniczne sprzętu
- Trudności w osiągnięciu precyzyjnych prędkości lub pozycji
- Straty energii wynikające z ciągłej pracy przy pełnym przepływie
Nowy sposób: sterowanie proporcjonalne
Zawory proporcjonalne zmieniły wszystko, zapewniając:
Płynne przyspieszenie
Zamiast gwałtownego ruchu typu start-stop, maszyna płynnie porusza się od stanu spoczynkowego do pełnej prędkości.
Precyzyjna kontrola prędkości
Można ustawić dokładne prędkości dla różnych części cyklu maszyny.
Efektywność energetyczna
System wykorzystuje przepływ, którego potrzebuje, wtedy, gdy jest to potrzebne.
Lepsza jakość produktu
Płynniejszy ruch oznacza lepsze wyniki w procesach produkcyjnych.
Zmniejszona konserwacja
Mniej wstrząsów i wibracji oznacza dłuższą żywotność sprzętu.
Wpływ na świat rzeczywisty
Rozważmy wtryskarkę produkującą części z tworzyw sztucznych:
- Stary system:Tłok wtryskowy poruszał się z pełną prędkością lub całkowicie się zatrzymywał, powodując defekty i straty materiału
- Nowy system:Prędkość tłoka zmienia się płynnie w trakcie cyklu wtrysku, tworząc części o stałej, wysokiej jakości
Ta ewolucja od prostego do inteligentnego sterowania sprawiła, że zawory proporcjonalne stały się niezbędne w nowoczesnej produkcji.
Jak działają: od środka technologii
Zrozumienie, jak działają proporcjonalne zawory sterujące przepływem, pomoże Ci lepiej je wybrać i wykorzystać. Rozłóżmy kluczowe elementy.
[Naucz się całościzasada działania zaworów proporcjonalnych]
1. Elektromagnes proporcjonalny: mózg
Solenoid proporcjonalny jest jak mózg zaworu. W przeciwieństwie do zwykłych elektrozaworów, które są włączone lub wyłączone, elektromagnesy proporcjonalne mogą wytwarzać różną siłę w zależności od odbieranego sygnału elektrycznego.
Jak to działa:
- Odbiera sygnał elektryczny (prąd lub napięcie)
- Tworzy siłę magnetyczną proporcjonalną do tego sygnału
- Więcej sygnału = większa siła magnetyczna
- Siła ta porusza wewnętrzne części zaworu
Kluczowe cechy:
- Wykorzystuje zasilanie prądem stałym, aby zapewnić płynną pracę
- Często wykorzystuje sygnały PWM (modulacja szerokości impulsu) o częstotliwości około 200 Hz
- Może obejmować „dither” – drobne wibracje zmniejszające tarcie
2. Suwak i korpus zaworu: regulator przepływu
Wewnątrz korpusu zaworu znajduje się precyzyjnie obrobiony cylinder zwany szpulą. Ta szpula przesuwa się tam i z powrotem, aby kontrolować przepływ.
Cechy konstrukcyjne szpuli
- Nacięcia dozujące:Specjalne kształty (V, U lub prostokątne) wycięte w szpuli, które kontrolują zmianę przepływu w zależności od położenia szpuli
- Charakterystyka nakładania się:Ustawienie krawędzi szpuli względem portów wpływa na reakcję zaworu
Charakterystyka przepływu
- Przepływ liniowy:Przepływ wzrasta proporcjonalnie do ruchu szpuli
- Przepływ progresywny:Przepływ wzrasta bardziej przy większych otworach, co zapewnia lepszą kontrolę przy niskich przepływach
3. Kompensacja ciśnienia: utrzymanie stałego przepływu
Jedną z najważniejszych cech wysokiej jakości zaworów proporcjonalnych jest kompensacja ciśnienia. System ten zapewnia stały przepływ nawet przy zmianie ciśnienia obciążenia.
Problem bez rekompensaty:Jeśli podnosisz ciężki ładunek, przeciwciśnienie wzrasta, zmniejszając przepływ, nawet jeśli otwarcie zaworu pozostaje takie samo.
Rozwiązanie:Kompensator ciśnienia automatycznie reguluje spadek ciśnienia na szpuli głównej, aby utrzymać go na stałym poziomie.
Korzyści:
- Przepływ zależy tylko od sygnału zaworu, a nie od obciążenia
- Przewidywalne zachowanie systemu
- Łatwiejsze programowanie i sterowanie
4. Systemy sprzężenia zwrotnego: zapewnienie dokładności
Zawory proporcjonalne wyższej klasy obejmują systemy sprzężenia zwrotnego, które monitorują rzeczywistą pozycję suwaka i porównują ją z żądaną pozycją.
| Typ zaworu | Informacja zwrotna | Dokładność | Koszt | Aplikacje |
|---|---|---|---|---|
| Zawory z otwartą pętlą | Brak informacji zwrotnej | Umiarkowany | Niżej | Podstawowe aplikacje |
| Zawory o obiegu zamkniętym | czujniki LVDT | Wysoki | Wyższy | Aplikacje precyzyjne |
Rodzaje proporcjonalnych zaworów sterujących przepływem
Zawory proporcjonalne występują w kilku konfiguracjach. Zrozumienie tych typów pomoże Ci wybrać odpowiedni dla Twojej aplikacji.
Przez mechanizm napędowy
Zawory bezpośredniego działania
Elektromagnes bezpośrednio porusza szpulę
- Szybka reakcja (5-10 milisekund)
- Kompaktowy rozmiar
- Prosty projekt
Ograniczenia:Ograniczone do mniejszych przepływów (<50 l/min) i ciśnień (<210 bar)
Najlepsze dla:Małe systemy, urządzenia medyczne, etapy pilotowe dla większych zaworów
Zawory sterowane pilotem (dwustopniowe)
Mały zawór pilotowy steruje przepływem oleju w celu poruszania głównej szpuli
- Może obsługiwać duże przepływy (do 1600 l/min)
- Wysokie ciśnienia (do 350 barów)
Ograniczenia:Wolniejsza reakcja (~100 ms)
Najlepsze dla:Ciężkie maszyny, duże systemy przemysłowe, zastosowania o dużej mocy
Według funkcji
Zawory sterujące przepływem
- Podstawowym zadaniem jest kontrolowanie natężenia przepływu
- Zwykle konfiguracje 2- lub 3-drożne
- Często obejmują kompensację ciśnienia
- Sterowanie prędkością siłownika
Kierunkowe zawory sterujące
- Kontroluj zarówno przepływ, jak i kierunek
- Zwykle zawory 4-drogowe i 3-pozycyjne
- Wymień wiele prostych zaworów
- Sterowanie kierunkiem i prędkością cylindra lub silnika
Zawory regulujące ciśnienie
- Kontroluj ciśnienie w systemie, a nie przepływ
- Uwzględnij zawory nadmiarowe i zawory redukcyjne ciśnienia
- Utrzymuj bezpieczne ciśnienie robocze
Proporcjonalny a inne typy zaworów
Zrozumienie porównania zaworów proporcjonalnych z innymi technologiami pomoże Ci podejmować lepsze decyzje.
Zawory proporcjonalne a zawory włączające/wyłączające
| Funkcja | Zawory włączające/wyłączające | Zawory proporcjonalne |
|---|---|---|
| Typ sterowania | Binarny (otwarty/zamknięty) | Ciągła (zmienna) |
| Kontrola przepływu | Pełny przepływ lub brak przepływu | Dowolny przepływ od 0-100% |
| Szok systemowy | Wysoki (nagłe zmiany) | Niski (płynne przejścia) |
| Wykorzystanie energii | Często marnotrawstwo | Wydajny (dopasowany do popytu) |
| Złożoność | Proste obwody | Bardziej złożona elektronika |
| Koszt | Niski koszt początkowy | Wyższy koszt początkowy |
Zawory proporcjonalne a serwozawory
| Funkcja | Zawory proporcjonalne | Zawory serwa |
|---|---|---|
| Dokładność | Dobry (±2-5%) | Znakomity (±0,5%) |
| Szybkość reakcji | Umiarkowany (2-50 Hz) | Bardzo szybki (>100 Hz) |
| Koszt | Umiarkowany | Wysoka (10-20x więcej) |
| Tolerancja na zanieczyszczenia | Wysoki | Niski (wymaga bardzo czystego oleju) |
| Złożoność | Umiarkowany | Wysoki |
| Konserwacja | Standard | Specjalistyczne |
Kiedy wybrać każdy typ
Wybierz zawory włączające/wyłączające, gdy:
- Potrzebujesz tylko prostego sterowania otwieraniem/zamykaniem
- Koszt jest głównym problemem
- Aplikacja toleruje wstrząsy i wibracje
- Precyzyjna kontrola nie jest wymagana
Wybierz zawory proporcjonalne, gdy:
- Potrzebujesz zmiennej prędkości lub kontroli pozycji
- Ważne jest płynne działanie
- Efektywność energetyczna ma znaczenie
- Umiarkowana precyzja jest wystarczająca
- Praca w typowych środowiskach przemysłowych
Aby zapoznać się ze specyfikacjami hydraulicznymi, zobaczprowadnica hydraulicznych zaworów proporcjonalnych
Wybierz serwozawory, gdy:
- Wymagana jest bardzo wysoka precyzja
- Potrzebna jest bardzo szybka reakcja
- Koszt jest sprawą drugorzędną w stosunku do wydajności
- Można utrzymać bardzo czysty płyn hydrauliczny
- Wymaga tego aplikacja (lotnictwo, testowanie)
Kluczowe wskaźniki wydajności, które musisz znać
Przy wyborze zaworu proporcjonalnego kilka wskaźników wydajności określa, jak dobrze będzie on działać w danej aplikacji.
Oceny przepływu i ciśnienia
Maksymalne natężenie przepływu
- Zwykle określany przy standardowym spadku ciśnienia (np. 5 barów lub 70 psi)
- Typowe zakresy: 7–1000 l/min (2–260 gal/min)
- Wybierz w oparciu o wymagania dotyczące prędkości siłownika
Maksymalne ciśnienie
- Bezpieczny limit ciśnienia roboczego
- Typowe zakresy: 280–400 barów (4000–5800 psi)
- Musi przekraczać maksymalne ciśnienie w systemie
Spadek ciśnienia
- Strata ciśnienia na zaworze przy przepływie znamionowym
- Im niższa, tym lepsza wydajność
- Typowo: 5–35 barów (70–500 psi) przy przepływie znamionowym
Dokładność i powtarzalność
Histereza
Różnica wyników przy zbliżaniu się do tego samego punktu z różnych kierunków
- Typowo: 2-5% pełnej skali
- Im niższa, tym lepsza w przypadku zastosowań precyzyjnych
Liniowość
Jak bardzo przepływ zaworu podąża za sygnałem wejściowym
- Typowo: ±2% pełnej skali
- Zawory liniowe są łatwiejsze do kontrolowania
Powtarzalność
Spójność przy powrocie do tego samego sygnału wejściowego
- Typowo: ±1-3% pełnej skali
- Ważne dla spójnej produkcji
Strefa nieczułości
Zakres sygnału wejściowego, który nie generuje sygnału wyjściowego
- Typowo: 2-5% pełnego zakresu sygnału
- Spowodowane zachodzeniem na siebie szpuli, konieczne do uszczelnienia
Tabela porównawcza wydajności
| Typ zaworu | Zakres przepływu | Ciśnienie | Czas reakcji | Histereza | Tolerancja na zanieczyszczenia | Koszt względny |
|---|---|---|---|---|---|---|
| Podstawowy proporcjonalny | 7-100 l/min | Do 280 barów | 20-100 ms | 3-5% | Wysoki | 2-4x |
| Proporcjonalne w pętli zamkniętej | 7-1000 l/min | Do 350 barów | 10-50 ms | 1-2% | Wysoki | 4-8x |
| Serwo-proporcjonalne | 10-500 l/min | Do 350 barów | 5-20 ms | <1% | Umiarkowany | 8-15x |
