Od 1979 roku, dwukrotnie współpracując z firmą Rexroth, Huade wdrożył najnowocześniejszą technologię firmy Rexroth. Zawór Huade® WMU może całkowicie zastąpić ten sam model oferowany przez firmę Rexroth. Jest konkurencyjny dobrą jakością i niższą ceną. Wszystkie zawory kierunkowe objęte są roczną gwarancją, a w okresie gwarancyjnym można korzystać z bezpłatnych usług serwisowych. Huade obsługuje ponad 750 sztuk sprzętu produkcyjnego importowanego z USA, Japonii, Niemiec i Szwajcarii. Kładzie duży nacisk na jakość. Fabryka przeszła certyfikaty ISO9001, ISO14001 i OH SAS18001. Zawory hydrauliczne Huade® są szeroko stosowane w przemyśle wojskowym i innych dziedzinach ze względu na doskonałą wydajność.
|
Rozmiar |
6 |
10 |
|||
|
Maksymalny |
port A.B.P(㎫) |
do 31,5 |
|||
|
port T (㎫) |
do 6 |
do 16 |
|||
|
W symbolach A i B przyłącze T należy wykorzystać jako przyłącze spustowe |
|||||
|
Maksymalny przepływ (l/min) |
do 60 |
do 120 |
|||
|
Przekrój przepływu |
dla symbolu Q 6% nominalnego przekroju |
||||
|
dla symbolu W 3% nominalnego przekroju |
|||||
|
Płyn pod ciśnieniem |
Oleje mineralne (do uszczelnienia NBR) lub |
||||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
||||
|
Zakres lepkości (mm2/s) |
2,8 do 500 |
||||
|
Waga (kg) |
ok. 1.4 |
ok.3.3 |
|||
|
Siła robocza na dźwigni rolkowej |
przy zerowym ciśnieniu w zbiorniku |
100 do 121 |
zawór dwupozycyjny |
70 do 140 |
|
|
(N) |
pod ciśnieniem |
184 do 205 |
zawór trójpozycyjny |
70 do 175 |
|
Cechy:
▶ Bezpośrednio sterowany kierunkowy zawór suwakowy z regulowaną pracą rolek
▶ Zespół dźwigni rolkowej można przestawiać co 90°
▶ Siły promieniowe niezawodnie absorbują (do 30°)
▶ 19 rodzajów standardowych funkcji szpuli

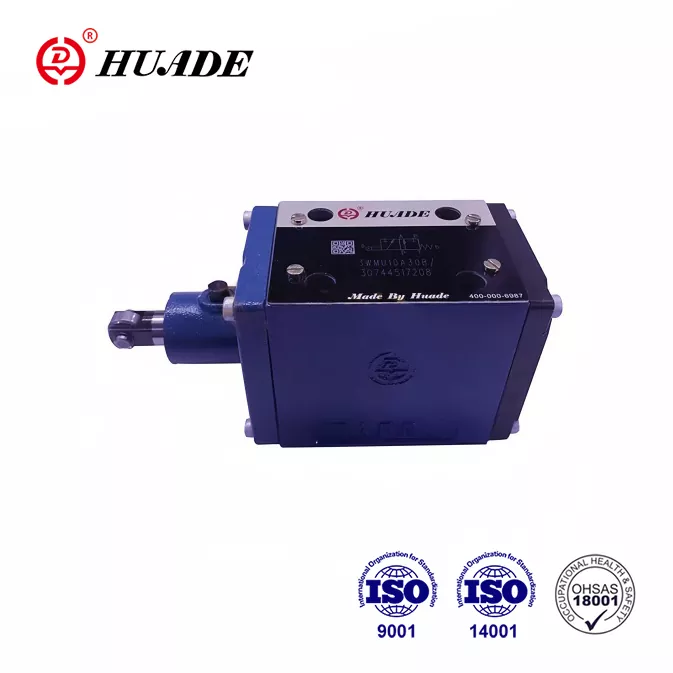

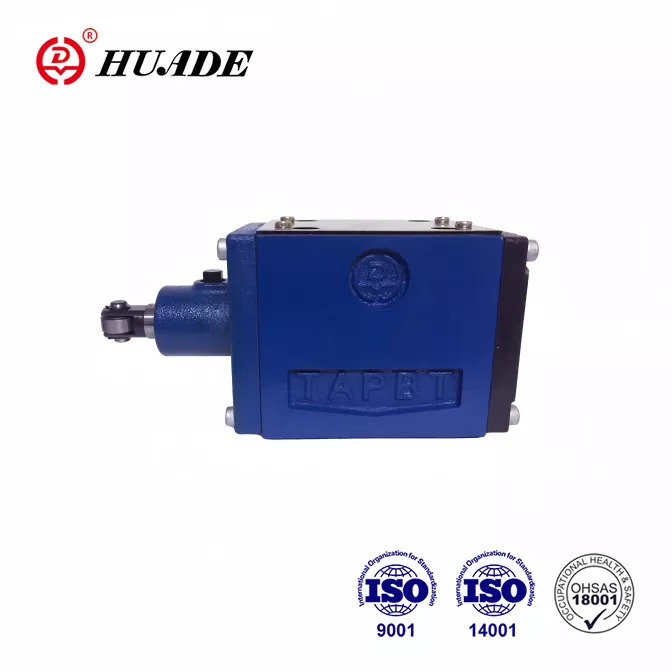

Zawory kierunkowe WMU to zawory kierunkowe sterowane rolkami. Składają się zasadniczo z obudowy (1), dźwigni rolkowej (2), suwaka sterującego (3) i sprężyny powrotnej (4).
Przepustnica wtykowa jest wymagana, jeśli podczas przemieszczania suwaka zaworu z jednego położenia do drugiego może wystąpić przepływ większy niż dopuszczalna wartość. Kryza wtykowa jest montowana w porcie P rozdzielacza.
Ze względu na ograniczenia warunków pracy, w procesie przełączania natężenie przepływu zaworu może przekraczać natężenie przepływu określone na charakterystykach. W takim przypadku wymagana jest przepustnica. Montuje się go w porcie P lub w obwodzie olejowym zaworu.
