Podczas pracy z układami hydraulicznymi potrzebne są komponenty, które utrzymują przepływ płynów we właściwym kierunku. Zawór zwrotny RVP 25 to niezawodne urządzenie zaprojektowane właśnie do tego. Zawór ten umożliwia swobodny przepływ oleju hydraulicznego w jednym kierunku, blokując jednocześnie przepływ wsteczny. To prosta koncepcja, ale zawór zwrotny RVP 25 radzi sobie z tym zadaniem wyjątkowo dobrze w systemach średnio- i wysokociśnieniowych.
RVP 25 należy do rodziny zaworów zwrotnych znanych europejskich producentów, takich jak HYDAC i MHA Zentgraf. Można także znaleźć kompatybilne wersje takich firm jak Huade i Hengli. Zawory te montuje się bezpośrednio na kolektorach, które są metalowymi blokami organizującymi połączenia hydrauliczne. Taka konstrukcja pozwala zaoszczędzić miejsce i sprawia, że instalacja jest czystsza niż w przypadku stosowania pojedynczych łączników rurowych.
Liczba „25” odnosi się do nominalnego rozmiaru zaworu, który wynosi DN25 lub w przybliżeniu jeden cal średnicy. Ten rozmiar obsługuje średnie i duże natężenia przepływu, zwykle od 150 do 550 litrów na minutę. To wystarczy w przypadku sprzętu budowlanego, maszyn przemysłowych i systemów zautomatyzowanych. Zawór zwrotny RVP 25 najlepiej sprawdza się w zastosowaniach, w których potrzebny jest stały przepływ jednokierunkowy bez częstych cykli.
Jak faktycznie działa zawór zwrotny RVP 25
Wewnątrz zaworu zwrotnego RVP 25 znajdziesz kilka współpracujących ze sobą podstawowych części. Jest korpus zaworu, gniazdo w kształcie stożka, ruchomy tłok lub kula, sprężyna i gumowe uszczelki zwane O-ringami. Konstrukcja jest prosta, co czyni go niezawodnym.
Kiedy płyn hydrauliczny przepływa przez zawór we właściwym kierunku, ciśnienie pokonuje siłę sprężyny. To wypycha tłok z jego gniazda, tworząc otwór, przez który może przepływać płyn. Spadek ciśnienia podczas przepływu do przodu jest stosunkowo niski, zwykle wynosi zaledwie kilka barów, nawet przy dużych prędkościach przepływu. Ta wydajność oznacza, że pompa nie pracuje ciężej, niż to konieczne.
Kiedy płyn próbuje płynąć do tyłu, sprężyna natychmiast dociska tłok z powrotem do gniazda. Stożkowy kształt zapewnia szczelne uszczelnienie, a odwrotne ciśnienie pomaga jeszcze mocniej docisnąć uszczelkę. Ten kontakt metal-metal zatrzymuje prawie wszystkie wycieki. Zgodnie z normami branżowymi, takimi jak DIN EN 12266, zawór zwrotny RVP 25 osiąga tak zwaną klasyfikację „zero wycieków”, chociaż pewne minimalne wycieki są normalne w rzeczywistych warunkach.
Różni producenci stosują nieco inne konstrukcje wewnętrzne. Wersje HYDAC zazwyczaj wykorzystują tłok w kształcie stożka do precyzyjnego sterowania. W modelach Zentgraf często zastosowano konstrukcję kulową, która reaguje szybciej przy niższych ciśnieniach. Obydwa podejścia sprawdzają się dobrze, ale konstrukcja stożka generalnie zapewnia węższe tolerancje. Zawór zwrotny RVP 25 dowolnego producenta obsługuje oleje hydrauliczne na bazie mineralnej o lepkości od 2,8 do 500 milimetrów kwadratowych na sekundę. Będziesz chciał, aby płyn hydrauliczny był filtrowany do poziomu co najmniej 20 mikronów, aby zapobiec zanieczyszczeniu wnętrza zaworu.
Dane techniczne, które mają znaczenie
Zrozumienie specyfikacji zaworu zwrotnego RVP 25 pomoże Ci wybrać odpowiedni zawór dla Twojego systemu. Ciśnienie robocze jest jedną z najważniejszych liczb. Większość zaworów RVP 25 wytrzymuje ciśnienie do 350 barów, co odpowiada około 5000 funtów na cal kwadratowy. Niektóre wersje od dostawców takich jak Huade i Hengli są przystosowane do ciśnienia 315 barów, co wciąż jest wystarczające w większości zastosowań. To ciśnienie znamionowe ma zastosowanie w przypadku stosowania standardowego oleju mineralnego w normalnych temperaturach.
Maksymalne natężenie przepływu różni się nieznacznie w zależności od producenta. Firma HYDAC ocenia swój zawór zwrotny RVP 25 na 150 galonów na minutę, czyli około 568 litrów na minutę. Zentgraf i kompatybilni chińscy producenci twierdzą, że natężenie przepływu wynosi od 400 do 550 litrów na minutę. Rzeczywisty przepływ, jaki może obsłużyć system, zależy od tego, jak duży spadek ciśnienia możesz zaakceptować. Przy wyższych natężeniach przepływu wzrasta spadek ciśnienia, co może mieć wpływ na ogólną wydajność systemu.
Ciśnienie otwarcia, zwane także ciśnieniem pękania, określa, kiedy zawór zwrotny RVP 25 zaczyna się otwierać. Wersje standardowe otwierają się przy ciśnieniu około 7 psi lub 0,5 bara. Jest to na tyle niskie, że zawór nie stwarza niepotrzebnego oporu podczas normalnej pracy. Można jednak zamówić wersje z wyższymi ciśnieniami otwarcia, od 25 psi do 65 psi lub 4,5 bara. Wyższe ciśnienia otwarcia sprawdzają się lepiej w systemach, w których należy zapobiec niewielkiemu przepływowi zwrotnemu, nawet przy minimalnym ciśnieniu zwrotnym. Należy pamiętać, że producenci dopuszczają tolerancję plus/minus 30 procent wartości ciśnienia otwarcia.
Zakres temperatur to kolejna kwestia praktyczna. Zawór zwrotny RVP 25 działa bezpiecznie w temperaturach od ujemnych 20 stopni Celsjusza do dodatnich 100 stopni Celsjusza. To jest minus 4 stopnie Fahrenheita do 212 stopni Fahrenheita. Ograniczenia te wynikają z gumowych O-ringów, które są zwykle wykonane z materiałów FPM lub NBR. FPM lepiej radzi sobie z wyższymi temperaturami, podczas gdy NBR kosztuje mniej i działa dobrze w umiarkowanych warunkach.
Sam korpus zaworu jest wykonany ze stali węglowej, często z powłoką fosforanową odporną na korozję. W ruchomym tłoku lub kulce zastosowano hartowaną stal, która wytrzymuje miliony cykli bez zużycia. Niektórzy producenci oferują cynkowanie jako alternatywną obróbkę powierzchni. Dzięki doborowi materiałów zawór zwrotny RVP 25 jest trwały w brudnych środowiskach przemysłowych.
Opcje połączeń obejmują gwinty NPT, porty SAE z pierścieniem O-ring i gwinty BSPP. Jednakże większość użytkowników instaluje zawór zwrotny RVP 25 bezpośrednio na kolektorze za pomocą śrub, a nie połączeń gwintowych. Ten sposób montażu jest czystszy i bardziej niezawodny w przypadku systemów z wieloma zaworami.
Wymiary fizyczne i wymagania instalacyjne
Właściwe dobranie wymiarów ma znaczenie podczas integrowania zaworu zwrotnego RVP 25 z kolektorem hydraulicznym. Zawór ma około 172 milimetry długości, 79,5 milimetra wysokości i różni się szerokością w zależności od konkretnego modelu. To około 6,8 cala długości i 3,1 cala wysokości. Powierzchnia montażowa, na której zawór jest przykręcony do kolektora, ma długość 165 milimetrów i szerokość 120 milimetrów w wersjach HYDAC.
Porty, przez które płyn wchodzi i wychodzi, są oddalone od środka o 100 milimetrów. Jest to standardowy rozstaw stosowany w wielu komponentach hydraulicznych, co ułatwia projektowanie kolektorów obsługujących wiele zaworów. Sama średnica portu wynosi 28 milimetrów i jest odpowiednia dla złączy jednocalowych.
Aby zamontować zawór zwrotny RVP 25, należy wywiercić otwory montażowe w kolektorze. Otwory te powinny mieć średnicę 11,5 milimetra i oddalone od siebie o 60 milimetrów. W większości instalacji stosuje się od czterech do sześciu śrub M10 o średnicy 10 milimetrów. Zalecany moment obrotowy dla tych śrub wynosi 70 niutonometrów, co zapewnia szczelne uszczelnienie bez uszkodzenia korpusu zaworu lub kolektora. Nadmierne dokręcenie może spowodować pęknięcie obudowy lub odkształcenie powierzchni uszczelniającej.
Przed zamontowaniem zaworu zwrotnego RVP 25 należy sprawdzić, czy powierzchnia montażowa rozdzielacza jest płaska i gładka. Chropowatość powierzchni powinna być lepsza niż 0,8 mikrometra, a płaskość powinna mieścić się w granicach 0,01 milimetra na 100 milimetrów długości. Te wąskie tolerancje zapobiegają wyciekom wokół pierścienia uszczelniającego typu O-ring. Standardowy rozmiar pierścienia uszczelniającego dla RVP 25 to przekrój poprzeczny 32 milimetry na 3 milimetry.
Kiedy będziesz gotowy do montażu, nałóż cienką warstwę kompatybilnego oleju hydraulicznego lub smaru na O-ring. Smarowanie to pomaga w prawidłowym osadzeniu pierścienia O-ring bez skręcania lub ściskania. Umieścić zawór zwrotny RVP 25 na kolektorze i ręcznie dokręcić wszystkie śruby mocujące. Następnie dokręć je stopniowo na krzyż, podobnie jak dokręca się nakrętki kół w samochodzie. To równomierne dokręcenie zapobiega wypaczeniu korpusu zaworu.
Zawór zwrotny RVP 25 można zainstalować w dowolnej orientacji. Można go zamontować poziomo, pionowo lub pod kątem. Upewnij się tylko, że kierunek przepływu odpowiada strzałce zaznaczonej na korpusie zaworu. Strzałka pokazuje kierunek swobodnego przepływu, gdzie płyn powinien wpływać przez port P1 i wypływać przez port P2. Zamontowanie zaworu odwrotnie zablokuje przepływ, co może spowodować uszkodzenie pompy lub innych podzespołów.
Waga jest kolejnym czynnikiem branym pod uwagę przy projektowaniu systemu mobilnego. Zawór zwrotny RVP 25 waży około 5,8 kilograma, czyli około 12,8 funta. Obejmuje to korpus zaworu i standardowe elementy montażowe. Większe wersje z różnymi konfiguracjami portów mogą ważyć nieco więcej.
Porównywanie różnych producentów i dostawców
Kilka firm produkuje zawór zwrotny RVP 25 lub kompatybilne odpowiedniki. Zrozumienie różnic pomoże Ci podjąć mądrą decyzję o zakupie w oparciu o budżet i potrzeby w zakresie wydajności.
HYDAC to prawdopodobnie najbardziej rozpoznawalna marka w dziedzinie hydraulicznych zaworów zwrotnych. Ich zawór zwrotny RVP 25 oferuje najszerszy zakres opcji ciśnienia otwarcia, od 7 psi do 65 psi. Zawory HYDAC przechodzą rygorystyczne testy i posiadają certyfikat ISO 9001. Produkty HYDAC znajdziesz u dystrybutorów takich jak ValinOnline i Motion Industries w Ameryce Północnej i Europie. Minusem jest koszt. Zawory zwrotne HYDAC RVP 25 zwykle kosztują od 300 do 500 dolarów amerykańskich, w zależności od konfiguracji. Dostępność jest jednak doskonała i zazwyczaj można szybko uzyskać części zamienne.
MHA Zentgraf produkuje modele zaworów zwrotnych RVP 25 głównie na rynek europejski. W ich zaworach zastosowano konstrukcję kulową zamiast tłoka stożkowego, co niektórzy inżynierowie preferują w przypadku niższych ciśnień otwarcia. Zawory Zentgraf są kompaktowe i dobrze sprawdzają się w ciasnych przestrzeniach. Spełniają normy DIN i oferują opcje dostosowywania. Cena waha się od 200 do 400 dolarów. Zawory Zentgraf można znaleźć w DirectIndustry, a czasami w serwisie eBay, chociaż ich dostępność poza Europą może być ograniczona.

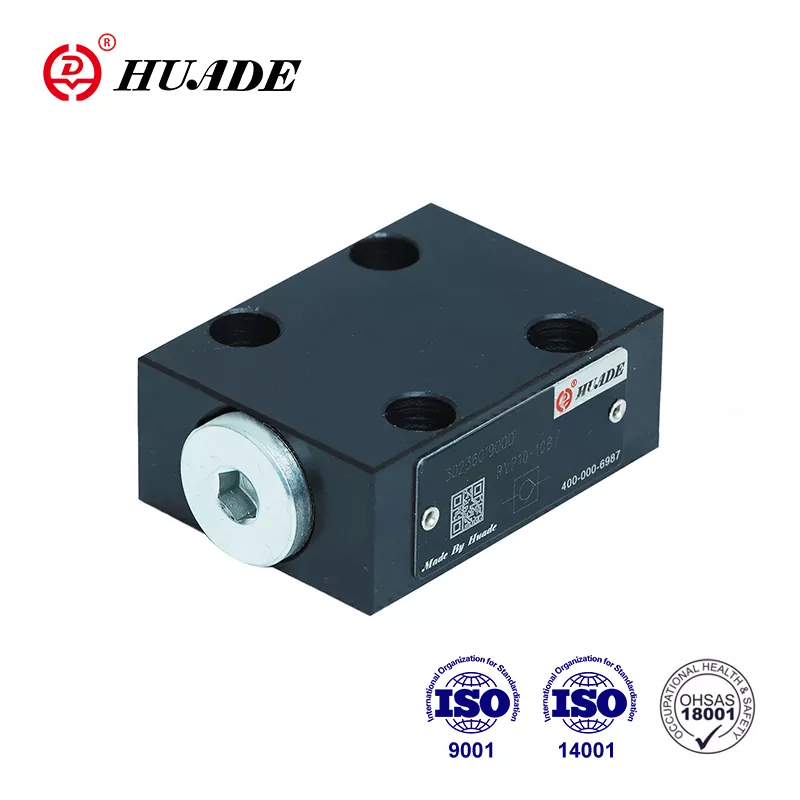

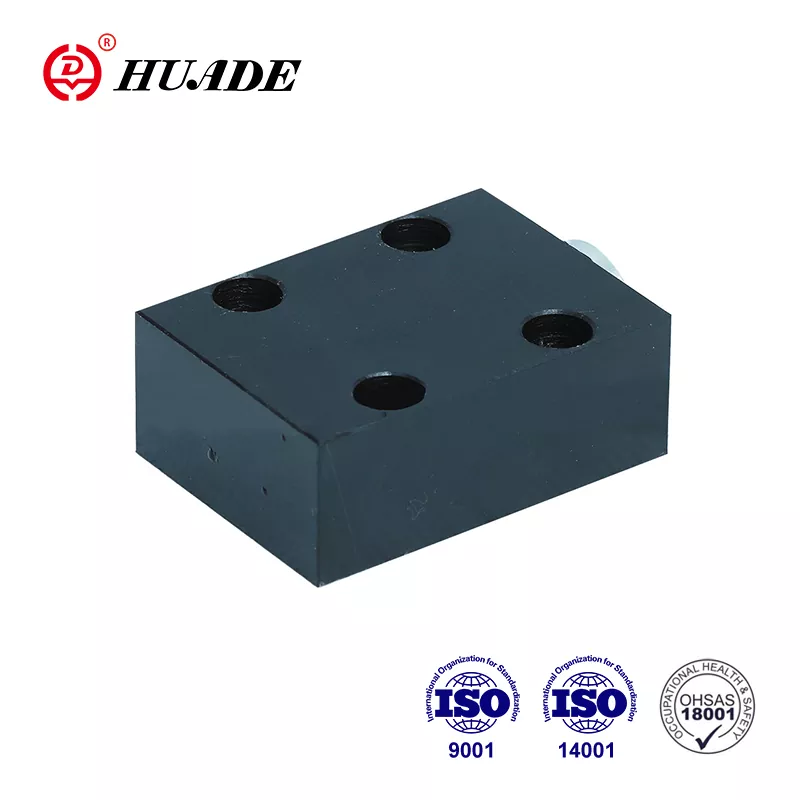

Chińscy producenci, tacy jak Huade i Hengli, produkują kompatybilne wersje zaworu zwrotnego RVP 25 po znacznie niższych cenach. Huade sprzedaje swoje zawory jako kompatybilne z Rexroth, co oznacza, że będą fizycznie pasować do miejsc przeznaczonych dla komponentów Rexroth. Ceny zaczynają się od około 42 dolarów FOB z Chin, choć trzeba uwzględnić koszty wysyłki i cła importowe. Minimalne zamówienie to często tylko jedna sztuka, co sprawia, że Huade jest atrakcyjny w przypadku małych projektów lub napraw. Hengli oferuje podobne ceny i dodaje opcje, takie jak zwiększona odporność na korozję dzięki specjalnym powłokom.
Istnieją różnice w jakości pomiędzy markami premium i budżetowymi. Zawory HYDAC i Zentgraf mają zazwyczaj węższe tolerancje produkcyjne, co oznacza bardziej stałe ciśnienia otwarcia i dłuższą żywotność. Wyprodukowane w Chinach zawory zwrotne RVP 25 sprawdzają się dobrze w wielu zastosowaniach, ale w zależności od zaworu można zaobserwować większe różnice. Jeśli budujesz krytyczny system, w którym awaria może być niebezpieczna lub kosztowna, sensowna jest dopłata za zawór HYDAC lub Zentgraf. W przypadku ogólnego sprzętu przemysłowego o mniej wymagających wymaganiach, zawory Huade lub Hengli zapewniają dobrą jakość.
Wszyscy ci producenci posiadają certyfikat ISO 9001, co oznacza, że przestrzegają standardów zarządzania jakością. Niektóre posiadają również certyfikaty środowiskowe, takie jak ISO 14001, i certyfikaty bezpieczeństwa, takie jak ISO 45001. Przy składaniu zamówienia sprawdź, czy dostawca może dostarczyć certyfikaty materiałowe i raporty z testów, jeśli są potrzebne do zapewnienia zgodności z przepisami.
Zastosowania w świecie rzeczywistym zaworu zwrotnego RVP 25
Zawór zwrotny RVP 25 pojawia się w wielu typach urządzeń hydraulicznych w różnych gałęziach przemysłu. Zrozumienie tych zastosowań pomoże Ci zobaczyć, gdzie ten zawór pasuje do rzeczywistych systemów.
Sprzęt budowlany i do robót ziemnych szeroko wykorzystuje zawór zwrotny RVP 25. Na przykład koparki są wyposażone w ramiona hydrauliczne, które muszą utrzymać swoją pozycję, gdy operator przestanie poruszać elementami sterującymi. Zawór zwrotny RVP 25 zainstalowany na cylindrze zapobiega cofaniu się oleju, co mogłoby spowodować opadnięcie ramienia. Ta funkcja utrzymywania ładunku zapewnia operatorowi bezpieczeństwo i umożliwia precyzyjną kontrolę. Podobne zastosowania pojawiają się w buldożerach, dźwigach i wózkach widłowych.
Maszyny produkcyjne korzystają z instalacji Check Valve RVP 25 na kilka sposobów. Centra obróbcze CNC wykorzystują zaciski hydrauliczne do stabilnego utrzymywania obrabianych przedmiotów podczas operacji cięcia. Zawory zwrotne zapewniają szczelność zacisków nawet w przypadku wahań ciśnienia pompy. Wtryskarki pompują gorący plastik do form pod wysokim ciśnieniem. Zawór zwrotny RVP 25 zapobiega cofaniu się tworzywa sztucznego przez obwód wtrysku, co spowodowałoby marnowanie materiału i spowolnienie produkcji.
Sprzęt do obróbki metalu, taki jak prasy i nożyce, generuje ogromne siły poprzez cylindry hydrauliczne. Systemy te wymagają niezawodnych zaworów zwrotnych, aby zapobiec niekontrolowanemu ruchowi, gdy operator zwolni elementy sterujące. Zawór zwrotny RVP 25 radzi sobie z wysokimi ciśnieniami i natężeniami przepływu typowymi w zastosowaniach związanych z obróbką metali. Niski spadek ciśnienia oznacza, że system pozostaje wydajny nawet podczas szybkich cykli.
Sprzęt rolniczy, w tym ciągniki i kombajny, zawiera układy hydrauliczne narzędzi i układu kierowniczego. Zawór zwrotny RVP 25 chroni pompy hydrauliczne przed uszkodzeniami związanymi z odwrotnym obrotem, które mogą wystąpić w przypadku wyłączenia silnika ciągnika. Zawór pomaga również utrzymać ciśnienie w obwodach podnoszenia, zapobiegając powolnemu zsuwaniu się narzędzi podczas parkowania na zboczu.
Zautomatyzowane linie produkcyjne często wykorzystują moc hydrauliczną do powtarzalnych zadań, takich jak tłoczenie, prasowanie i przenoszenie materiałów. Zawór zwrotny RVP 25 pasuje do bloków kolektorowych, które sterują wieloma cylindrami z centralnego miejsca. To zorganizowane podejście ogranicza liczbę przewodów rurowych, oszczędza miejsce i upraszcza rozwiązywanie problemów. Natężenia przepływu do 550 litrów na minutę sprawiają, że RVP 25 nadaje się nawet do szybkich urządzeń produkcyjnych.
Jeden konkretny przykład obejmuje zrobotyzowany system montażu, w którym zawór zwrotny RVP 25 współpracuje z ciśnieniowymi zaworami nadmiarowymi w kompaktowym kolektorze. Ramię robota porusza się szybko i precyzyjnie, wymagając przepływu na poziomie około 600 litrów na minutę. Instalując zawór zwrotny RVP 25, inżynierowie osiągnęli o 15 procent lepszą wydajność systemu w porównaniu z poprzednią konfiguracją. Niski spadek ciśnienia oznaczał, że pompa zużywała mniej energii, co zmniejszało koszty operacyjne.
Stacjonarne agregaty hydrauliczne w fabrykach często zawierają zawory zwrotne RVP 25 na wylotach pomp. Zapobiega to cofaniu się ciśnienia w układzie przez pompę po jej zatrzymaniu, co mogłoby spowodować uszkodzenie. Zawór umożliwia również płynniejszy rozruch, ponieważ pompa nie musi natychmiast pokonywać ciśnienia w układzie. Ta aplikacja jest prosta, ale ma kluczowe znaczenie dla niezawodności.
Konserwacja i rozwiązywanie problemów z zaworem zwrotnym RVP 25
Regularna konserwacja zapewnia prawidłowe działanie zaworu zwrotnego RVP 25 przez lata. Dobra wiadomość jest taka, że zawory te wymagają minimalnej uwagi, jeśli są prawidłowo zainstalowane i eksploatowane w ramach ograniczeń projektowych.
Zacznij od kontroli wizualnej co sześć do dwunastu miesięcy, w zależności od tego, jak intensywnie pracuje Twój system. Poszukaj wycieków oleju wokół korpusu zaworu lub powierzchni montażowej. Kilka kropli może wskazywać na zużyty pierścień typu O-ring wymagający wymiany. Silny wyciek może oznaczać poluzowanie się śrub mocujących lub uszkodzenie powierzchni kolektora. Sprawdź, czy wszystkie śruby mocujące pozostają dokręcone przy określonym momencie obrotowym 70 Nm.
Testowanie ciśnienia otwarcia pozwala stwierdzić, czy sprężyna wewnętrzna nadal działa prawidłowo. Będziesz potrzebował stanowiska testowego z możliwością regulacji ciśnienia i przepływu. Podłącz zawór zwrotny RVP 25 do stanowiska badawczego i stopniowo zwiększaj ciśnienie w kierunku do przodu. Zanotuj ciśnienie, przy którym rozpoczyna się przepływ. Porównaj to ze specyfikacją zaworu. Jeżeli ciśnienie otwarcia znacznie wzrosło, w zaworze mogą znajdować się zanieczyszczenia, które utrzymują tłok poza jego gniazdem. Jeżeli ciśnienie otwarcia spadło, sprężyna może osłabiać się na skutek zmęczenia lub korozji.
Czyszczenie wewnętrzne staje się konieczne, jeśli zauważysz, że zawór zwrotny RVP 25 zacina się lub reaguje powoli. Wyjmij zawór z kolektora i ostrożnie go zdemontuj. Niektóre zawory wymagają specjalnych narzędzi, aby uniknąć uszkodzenia części wewnętrznych. Wyczyść wszystkie elementy rozpuszczalnikiem zgodnym z używanym płynem hydraulicznym. Benzyna lakowa dobrze sprawdza się w układach na bazie oleju mineralnego. Sprawdź gniazdo stożka i tłok pod kątem zużycia lub zarysowań. Nawet małe niedoskonałości mogą powodować wycieki. Sprawdź sprężynę pod kątem korozji lub trwałych odkształceń.
Wymieniaj pierścienie uszczelniające podczas każdego ważniejszego serwisu. Te gumowe uszczelki tracą z biegiem czasu elastyczność, zwłaszcza pod wpływem ekstremalnych temperatur lub niekompatybilnych płynów. Używaj oryginalnych zamiennych pierścieni uszczelniających typu O-ring, które pasują do oryginalnego materiału. O-ringi FPM kosztują więcej niż NBR, ale wytrzymują dłużej w gorących warunkach. Podczas montażu nałóż cienką warstwę płynu hydraulicznego na nowe pierścienie uszczelniające.
Wkład zaworu wewnątrz zaworu zwrotnego RVP 25 jest wymienny w większości modeli. Jeśli stwierdzisz znaczne zużycie lub uszkodzenie, zamówienie nowego wkładu jest często bardziej ekonomiczne niż próba naprawy poszczególnych elementów. Upewnij się, że części zamienne pochodzą od oryginalnego producenta lub zweryfikowanego, kompatybilnego źródła. Części ogólne mogą nie spełniać tych samych specyfikacji tolerancji.
Przechowuj zapasowe zawory zwrotne RVP 25 w czystym i suchym miejscu. Uszczelnij porty plastikowymi zatyczkami, aby zapobiec zanieczyszczeniu. Przechowywanie w ekstremalnych temperaturach może uszkodzić pierścienie typu O-ring, dlatego jeśli to możliwe, przechowuj części zamienne w pomieszczeniu o kontrolowanym klimacie. Co roku sprawdzaj przechowywane zawory i wymieniaj wszystkie pierścienie uszczelniające typu O-ring, które wykazują oznaki zużycia.
Ważne uwagi operacyjne
Na skuteczność zaworu zwrotnego RVP 25 w konkretnym systemie wpływa kilka czynników. Zrozumienie tych kwestii pomoże uniknąć problemów.
Częstotliwość cykli ma większe znaczenie, niż większość ludzi zdaje sobie sprawę. Zawór zwrotny RVP 25 bardzo dobrze radzi sobie z okazjonalnymi cyklami, ale nie jest przeznaczony do szybkiej i ciągłej pracy. Producenci zazwyczaj określają maksymalny cykl życia dla wersji standardowych na 10 000 operacji. Jeśli cykle aplikacji są częstsze, powierzchnie sprężyn i uszczelniające będą zużywać się szybciej. Zamiast tego należy rozważyć sterowany pilotem zawór zwrotny do zastosowań wymagających dużej liczby cykli.
Lepkość płynu zmienia spadek ciśnienia na zaworze zwrotnym RVP 25. W specyfikacjach przyjęto olej mineralny o lepkości około 335 SUS, która jest typowa dla hydrauliki przemysłowej. Gęstsze płyny powodują większe spadki ciśnienia, co zmniejsza wydajność systemu i generuje więcej ciepła. Rzadsze płyny mogą nie smarować odpowiednio części wewnętrznych, powodując szybsze zużycie. Aby uzyskać najlepsze wyniki, należy przestrzegać określonego zakresu lepkości od 2,8 do 500 milimetrów kwadratowych na sekundę.
Zanieczyszczenia są głównym wrogiem wszystkich zaworów hydraulicznych, w tym zaworu zwrotnego RVP 25. Małe szczeliny wewnątrz zaworu nie tolerują brudu ani cząstek metalu. Zawsze filtruj płyn hydrauliczny do grubości co najmniej 20 mikronów, a najlepiej 10 mikronów lub mniejszej. Zamontuj filtr przed zaworem zwrotnym RVP 25, aby wychwycić zanieczyszczenia, zanim dotrą one do zaworu. Regularnie wymieniaj filtry zgodnie z harmonogramem producenta.
Ekstremalne temperatury wpływają zarówno na wydajność, jak i żywotność. Podczas gdy zawór zwrotny RVP 25 działa w temperaturze od -20 do dodatnich 100 stopni Celsjusza, lepiej jest pozostać w środku tego zakresu. Bardzo niskie temperatury powodują sztywnienie uszczelek i mogą zwiększać ciśnienie otwarcia. Bardzo wysokie temperatury zmiękczają uszczelki i przyspieszają ich zużycie. Jeśli system stale się nagrzewa, rozważ wymianę pierścieni typu O-ring FPM lub dodanie wymiennika ciepła do obwodu hydraulicznego.
Orientacja instalacji nie ma wpływu mechanicznego na zawór zwrotny RVP 25, ale może mieć znaczenie dla dostępu konserwacyjnego. Zamontuj zawór w miejscu umożliwiającym dostęp do śrub mocujących w celu przyszłego serwisu. Jeśli to możliwe, ustaw go tak, aby wszelkie uwięzione pęcherzyki powietrza mogły naturalnie wydostać się na zewnątrz. Zawór pracuje w dowolnej pozycji, jednak montaż go z króćcami poziomymi ułatwia odpowietrzanie podczas pierwszego uruchomienia.
Skoki ciśnienia w układzie mogą uszkodzić dowolny element hydrauliczny, w tym zawory zwrotne. Upewnij się, że system zawiera odpowiednie zawory nadmiarowe o rozmiarze dostosowanym do natężenia przepływu pompy. Zawór zwrotny RVP 25 jest przystosowany do ciągłego ciśnienia 350 barów, ale powtarzające się skoki powyżej tej wartości skracają jego żywotność. Jeśli w systemie występują częste skoki ciśnienia, rozważ instalację tłumików ciśnienia lub akumulatorów.
Wybór odpowiedniego zaworu zwrotnego RVP 25 dla Twojego systemu
Wybór właściwej specyfikacji zaworu wymaga dopasowania możliwości zaworu do wymagań systemu. Zacznij od określenia maksymalnego ciśnienia roboczego systemu. Dodaj margines bezpieczeństwa wynoszący co najmniej 20 procent, aby uwzględnić skoki ciśnienia. Jeśli system normalnie pracuje pod ciśnieniem 280 barów, ciśnienie znamionowe 350 barów zaworu zwrotnego RVP 25 zapewnia odpowiedni margines. W przypadku wyższych ciśnień potrzebna jest inna seria zaworów.
Następnie następuje obliczenie natężenia przepływu. Określ maksymalny przepływ w obwodzie, w którym zostanie zainstalowany zawór zwrotny RVP 25. Porównaj to z przepływem znamionowym zaworu, zwykle od 150 do 550 litrów na minutę, w zależności od producenta. Nie zapomnij sprawdzić krzywych spadku ciśnienia. Wyższe natężenia przepływu powodują większe spadki ciśnienia, co powoduje marnowanie energii i wytwarzanie ciepła. Jeśli wymagany przepływ powoduje spadek ciśnienia większy niż 10 barów, należy rozważyć zawór o większym rozmiarze lub dwa zawory równolegle.
Wybór ciśnienia otwarcia zależy od konkretnego zastosowania. W większości zastosowań standardowe ciśnienie otwarcia wynoszące 0,5 bara sprawdza się dobrze. To niskie ustawienie minimalizuje opór podczas normalnej pracy. Jednakże w niektórych sytuacjach może być konieczne wyższe ciśnienie otwarcia. Jeśli próbujesz utrzymać ładunek w pozycji pionowej, wyższe ciśnienie otwarcia zapewnia lepsze zabezpieczenie przed znoszeniem. Jeśli chcesz zapobiec przepływowi wstecznemu, nawet niewielkiemu przeciwciśnieniu, wybierz ciśnienie otwarcia 4,5 bara. Należy pamiętać, że wyższe ciśnienia otwarcia zwiększają również spadek ciśnienia w przód.
Konfiguracja portu musi pasować do rozdzielacza lub rurociągu. Zawór zwrotny RVP 25 jest dostępny z różnymi opcjami portów, w tym z gwintami NPT, portami z pierścieniem O-ring SAE i gwintami BSPP. W przypadku montażu kolektora należy sprawdzić, czy rozstaw portów i układ otworów montażowych odpowiadają projektowi kolektora. Większość producentów udostępnia modele CAD, które można zaimportować do oprogramowania projektowego w celu sprawdzenia dopasowania. Pobierz te modele przed sfinalizowaniem zakupu.
Zgodność materiałowa ma kluczowe znaczenie dla długiej żywotności zaworu. Standardowy zawór zwrotny RVP 25 współpracuje z mineralnymi olejami hydraulicznymi i płynami na bazie estrów fosforanowych. Jeśli używasz mieszanin wody i glikolu, płynów syntetycznych lub olejów biodegradowalnych, sprawdź zgodność zarówno z korpusem zaworu, jak i uszczelkami. Niektórzy producenci oferują specjalne materiały uszczelniające do nietypowych płynów. W razie wątpliwości należy skontaktować się z pomocą techniczną producenta w celu uzyskania wskazówek.
Względy budżetowe wpływają na wybór marki. Jeśli głównym problemem są koszty, a zastosowanie nie jest krytyczne, wersje Huade lub Hengli zaworu zwrotnego RVP 25 oferują znaczne oszczędności. W przypadku wymagających zastosowań, w których najważniejsza jest niezawodność, zawory HYDAC lub Zentgraf uzasadniają swój wyższy koszt lepszą spójnością i wsparciem. Weź pod uwagę całkowity koszt posiadania, w tym potencjalny przestój w przypadku awarii zaworu, a nie tylko początkową cenę zakupu.
Czas realizacji i dostępność mają znaczenie przy planowaniu projektu. Zawory HYDAC są łatwo dostępne w Ameryce Północnej i Europie, a wysyłka często trwa kilka dni. Chińscy producenci mogą wymagać kilku tygodni na dostawę, zwłaszcza jeśli potrzebujesz dostosowania. Odpowiednio zaplanuj swoje zamówienia, aby uniknąć opóźnień w projekcie.
Porównanie zaworu zwrotnego RVP 25 z innymi opcjami
Zrozumienie alternatywnych rozwiązań pomoże Ci potwierdzić, że zawór zwrotny RVP 25 jest właściwym wyborem dla Twojego zastosowania. Kilka innych typów zaworów zapewnia jednokierunkową kontrolę przepływu, każdy o innej mocy.
Standardowe zawory zwrotne typu inline, takie jak seria RV, wykorzystują tę samą podstawową zasadę, co RVP 25, ale są łączone za pomocą gwintowanych portów zamiast przykręcania do kolektora. Seria RV sprawdza się dobrze w przypadku prostych systemów rurociągów, ale zawór zwrotny RVP 25 pozwala zaoszczędzić znaczną ilość miejsca w konstrukcjach rozdzielaczy. Można spakować wiele zaworów RVP 25 w kompaktowy blok zamiast prowadzić rury do poszczególnych zaworów RV. Zmniejsza to liczbę punktów wycieków i sprawia, że system jest bardziej zorganizowany. Jeśli jednak modernizujesz istniejący system rur, zainstalowanie zaworów RV może być łatwiejsze niż przeprojektowanie pod kątem montażu na kolektorze.
Zawory zwrotne sterowane pilotem oferują dodatkowy port sterujący, który umożliwia otwarcie zaworu nawet w przypadku wystąpienia ciśnienia wstecznego. Ta funkcja jest przydatna, gdy trzeba wycofać butlę zablokowaną przez zawór zwrotny. Zawór zwrotny RVP 25 nie posiada tej funkcji pilota, co czyni go prostszym i tańszym. Jeśli zdecydowanie potrzebujesz obsługi pilota, będziesz potrzebować innego typu zaworu. Jednak w przypadku podstawowej kontroli przepływu jednokierunkowego prostszy zawór zwrotny RVP 25 jest bardziej niezawodny, ponieważ ma mniej części, które mogą ulec awarii.
Zawory zwrotne kulowe takich producentów jak Zentgraf reagują bardzo szybko, ponieważ kula ma mniejszą masę niż tłok stożkowy. Ta szybka reakcja sprawdza się dobrze w układach, w których występują szybkie zmiany ciśnienia. Jednakże konstrukcje stożkowe, takie jak te stosowane w zaworach zwrotnych HYDAC RVP 25, zazwyczaj uszczelniają lepiej, ponieważ stożek zapewnia większą powierzchnię styku z gniazdem. Konstrukcja stożkowa wytrzymuje również wysokie ciśnienia w sposób bardziej niezawodny przez miliony cykli. Twój wybór pomiędzy kulą a stożkiem zależy od tego, czy potrzebujesz szybszej reakcji, czy lepszego uszczelnienia.
Zawory proporcjonalne zapewniają zmienną kontrolę przepływu zamiast prostego działania typu włącz-wyłącz. Różnią się one całkowicie od zaworów zwrotnych i służą innemu celowi. Nie myl tych dwóch. Zawory proporcjonalne kosztują znacznie więcej i wymagają elektronicznego sterowania. Zawór zwrotny RVP 25 jest urządzeniem pasywnym, które działa automatycznie w oparciu o różnicę ciśnień. Ta prostota czyni go niezwykle niezawodnym i odpowiednim do podstawowych zadań związanych z kontrolą przepływu.
Sprężynowe zawory nadmiarowe wyglądają podobnie do zaworów zwrotnych, ale pełnią inną funkcję. Zawory nadmiarowe chronią systemy przed nadciśnieniem, otwierając się, gdy ciśnienie przekroczy ustawiony limit. Zawór zwrotny RVP 25 działa w oparciu o kierunek przepływu, a nie poziom ciśnienia. Wiele systemów wykorzystuje oba typy zaworów jednocześnie. Zawór zwrotny RVP 25 zapobiega przepływowi zwrotnemu, podczas gdy zawory nadmiarowe radzą sobie ze skokami ciśnienia.
Przyszłe trendy i integracja technologii
Technologia hydrauliczna stale się rozwija, a zawór zwrotny RVP 25 dostosowuje się wraz z branżą. Niektórzy producenci oferują obecnie zawory zwrotne ze zintegrowanymi czujnikami monitorującymi przepływ, ciśnienie i temperaturę. Te inteligentne zawory łączą się z przemysłowymi sieciami Internetu rzeczy, umożliwiając monitorowanie systemu w czasie rzeczywistym. Chociaż integracja czujników nie jest jeszcze powszechna w przypadku RVP 25, reprezentuje ona kierunek, w jakim zmierza technologia. Konserwacja predykcyjna staje się możliwa, gdy można zdalnie śledzić działanie zaworów.
Ulepszenia inżynierii materiałowej sprawiają, że komponenty hydrauliczne działają dłużej w trudnych warunkach. Nowe materiały uszczelniające są bardziej odporne na wyższe temperatury i agresywne płyny niż tradycyjna guma. Obróbka powierzchni korpusów zaworów zapewnia lepszą odporność na korozję bez zwiększania kosztów. W miarę dojrzewania tych technologii możemy spodziewać się, że zawory Check Valve RVP 25 będą w stanie sprostać coraz bardziej wymagającym aplikacjom.
Miniaturyzacja to kolejny trend wpływający na zawory hydrauliczne. W miarę jak sprzęt mobilny staje się coraz bardziej kompaktowy, pojawia się presja na zmniejszanie elementów hydraulicznych przy jednoczesnym zachowaniu wydajności. Konstrukcja zaworu zwrotnego RVP 25 montowana na kolektorze zaspokaja tę potrzebę lepiej niż tradycyjne zawory inline. Przyszłe wersje mogą zawierać jeszcze więcej funkcjonalności w mniejszych pakietach dzięki zaawansowanym technikom produkcyjnym, takim jak produkcja przyrostowa.
Końcowe przemyślenia na temat zaworu zwrotnego RVP 25
Zawór zwrotny RVP 25 stanowi dojrzałe, niezawodne rozwiązanie do kontroli przepływu jednokierunkowego w średniociśnieniowych układach hydraulicznych. Jego prosta konstrukcja zapewnia stałą wydajność w szerokim zakresie zastosowań, od sprzętu budowlanego po zautomatyzowaną produkcję. Zdolność zaworu do wytrzymania ciśnienia do 350 barów i przepływu 550 litrów na minutę sprawia, że nadaje się on do wymagających zastosowań przemysłowych.
Wybór pomiędzy producentami sprowadza się do zrównoważenia kosztów z wymaganiami jakościowymi. HYDAC oferuje najwyższą wydajność i najszerszą dostępność. Zentgraf zapewnia europejską inżynierię z dobrym dostosowaniem. Huade i Hengli zapewniają wydajność funkcjonalną po budżetowych cenach. Wszystkie te opcje zapewniają elastyczność w dopasowaniu zaworu do wymagań projektu.
Właściwy montaż i konserwacja zapewniają długą żywotność. Zamontuj zawór zwrotny RVP 25 na płaskiej, czystej powierzchni kolektora za pomocą śrub dokręconych z odpowiednim momentem. Utrzymuj płyn hydrauliczny w czystości i w określonym zakresie temperatur. Okresowo sprawdzaj ciśnienie otwarcia i wymieniaj pierścienie uszczelniające podczas głównych okresów serwisowych.
Aby uzyskać szczegółowe specyfikacje i modele CAD, odwiedź witryny producentów, takie jak oficjalna witryna HYDAC, lub platformy inżynieryjne, takie jak DirectIndustry. Jeśli jesteś gotowy na zakup, dostawcy tacy jak ValinOnline, Motion Industries i Made-in-China oferują różne opcje cenowe. Niezależnie od tego, czy projektujesz nowy system, czy wymieniasz zużyty zawór, zawór zwrotny RVP 25 zapewnia sprawdzoną wydajność, na której możesz polegać.
