Podczas pracy z układami hydraulicznymi utrzymanie przepływu płynu we właściwym kierunku ma większe znaczenie, niż mogłoby się wydawać. Płyta warstwowa zaworu zwrotnego Z1S firmy Bosch Rexroth robi dokładnie to — umożliwia przepływ płynu w jedną stronę, jednocześnie blokując jego cofanie się. Ta prosta praca ma kluczowe znaczenie we wszystkim, od maszyn fabrycznych po sprzęt budowlany.
Co wyróżnia płytę warstwową zaworu zwrotnego Z1S?
Płyta warstwowa zaworu zwrotnego Z1S zawdzięcza swoją nazwę sposobowi montażu. Zamiast łączyć się z wężami i złączkami, umieszcza się go pomiędzy innymi elementami niczym warstwa wielowarstwowa. Taka konstrukcja oszczędza miejsce i zmniejsza liczbę punktów połączeń, w których mogą wystąpić wycieki. Zawór wykorzystuje sprężynowy mechanizm grzybkowy, który szczelnie zamyka się przed przepływem wstecznym, osiągając niemal zerowy wyciek nawet przy ciśnieniu sięgającym 350 barów.
Konstrukcja płyty warstwowej zaworu zwrotnego sprawdza się dobrze w ciasnych przestrzeniach. Konstruktorzy maszyn często układają wiele jednostek Z1S pionowo w rozdzielaczach hydraulicznych, tworząc złożone obwody sterujące bez dodawania nieporęcznych rurociągów zewnętrznych. To modułowe podejście jest zgodne ze standardami ISO 4401, co oznacza, że płyta warstwowa zaworu zwrotnego Z1S pasuje do komponentów różnych producentów.
Jak działa płyta warstwowa zaworu zwrotnego Z1S
Wewnątrz każdej płyty warstwowej zaworu zwrotnego Z1S znajduje się grzybek — zwykle wykonany z wysokowydajnego tworzywa sztucznego — przytrzymywany do gniazda za pomocą sprężyny. Kiedy ciśnienie płynu z kierunku do przodu osiągnie próg ciśnienia pękania, grzybek podnosi się i płyn przepływa. W momencie spadku lub odwrócenia ciśnienia, sprężyna popycha grzybek z powrotem w dół, uszczelniając przejście.
Seria Z1S oferuje różne ciśnienia pękania: opcje 0,5, 1,5, 3 i 5 barów. Niższe ciśnienia pękania sprawdzają się lepiej w systemach, w których wymagany jest minimalny opór, natomiast wyższe ustawienia zapobiegają przypadkowemu otwarciu w wyniku skoków ciśnienia. Konfiguracja płyty warstwowej zaworu zwrotnego zapewnia przepływ do 40 litrów na minutę w modelach w rozmiarze 6 i 100 litrów na minutę w wariantach w rozmiarze 10.
Wybór właściwej płyty warstwowej zaworu zwrotnego Z1S
Firma Bosch Rexroth oferuje osiem różnych wariantów funkcji zamykania płyty warstwowej zaworu zwrotnego Z1S. Niektóre blokują przepływ w jednym kanale, inne obsługują jednocześnie dwa kanały. Najpopularniejsza wersja blokuje przepływ z portu A2 do A1, ale znajdziesz opcje dla niemal każdej konfiguracji obwodu.
Rozmiar ma znaczenie przy wyborze płyty warstwowej zaworu zwrotnego. Rozmiar 6 Z1S waży około 0,8 kilograma i wytrzymuje ciśnienie do 350 barów. Jednostki w rozmiarze 10 są większe i ważą 2,3 kg, ale mogą wytrzymać przepływ 100 litrów na minutę. Obie wersje współpracują z mineralnymi olejami hydraulicznymi i można je dostosować do płynów biodegradowalnych, jeśli wybierzesz kompatybilne uszczelki.
Materiał uszczelki znacząco wpływa na wydajność. Standardowe uszczelnienia FKM dobrze radzą sobie z większością zastosowań, zwłaszcza gdy prędkość płynu przekracza 4 metry na sekundę. W przypadku niższego ciśnienia i wolniejszego przepływu miękkie uszczelki NBR zmniejszają zużycie współpracujących powierzchni. Płyta warstwowa zaworu zwrotnego będzie działać dłużej, jeśli uszczelka będzie odpowiadać warunkom pracy.
Instalowanie płyty warstwowej zaworu zwrotnego Z1S
Prawidłowy montaż decyduje o tym, jak dobrze będzie działać płyta warstwowa zaworu zwrotnego Z1S. Powierzchnia montażowa musi być płaska z dokładnością do 0,01 milimetra na 100 milimetrów i gładka o chropowatości powierzchni nie większej niż 4 mikrometry. Specyfikacje te mogą wydawać się dokładne, ale zapobiegają wyciekom, które mogłyby z czasem powstać.
Płytkę warstwową zaworu zwrotnego mocuje się za pomocą czterech śrub — M5 dla rozmiaru 6 lub M6 dla modeli rozmiaru 10. Moment obrotowy ma tutaj znaczenie. Jednostki rozmiaru 6 wymagają od 8 do 10 niutonometrów, podczas gdy rozmiar 10 wymaga 15,5 niutonometrów plus minus 10 procent. Użycie śrub o klasie wytrzymałości 10.9 gwarantuje, że montaż pozostanie bezpieczny nawet w przypadku wibracji.
Płytę warstwową zaworu zwrotnego Z1S można zamontować w dowolnej orientacji. Funkcjonowanie konstrukcji nie zależy od grawitacji. Tylko upewnij się, że niebieska plastikowa tuleja dołączona do niektórych modeli jest zabezpieczona podczas montażu. Ta tuleja zapewnia dodatkowe uszczelnienie i nie powinna być uszkodzona ani usuwana, chyba że wymienia się cały zawór.
Gdzie najlepiej sprawdza się płyta warstwowa zaworu zwrotnego Z1S
Prasy hydrauliczne wykorzystują płyty warstwowe z zaworami zwrotnymi, aby bezpiecznie utrzymać ładunki. Kiedy prasa zatrzymuje się pomiędzy cyklami, Z1S zapobiega cofaniu się płynu, co mogłoby spowodować zsunięcie się tłoka prasy w dół. Ta funkcja utrzymywania ładunku ma znaczenie zarówno dla bezpieczeństwa, jak i precyzji.
Obrabiarki wykorzystują płytę warstwową zaworu zwrotnego Z1S we wrzecionach CNC i zmieniaczach narzędzi. Kompaktowa konstrukcja warstwowa mieści się w ciasnych przestrzeniach wokół obracających się elementów. Obwody o dużej prędkości w tych maszynach korzystają z opcji metalowego uszczelnienia zaworu, która obsługuje prędkości powyżej 4 metrów na sekundę bez nadmiernego zużycia.
Sprzęt mobilny, taki jak koparki i dźwigi, wymaga niezawodnej kontroli przepływu w trudnych warunkach. Płyta warstwowa zaworu zwrotnego Z1S radzi sobie z wahaniami temperatury i wibracjami typowymi na placach budowy. Warianty kątowe płyty warstwowej zaworu zwrotnego pomagają efektywnie kierować przepływem płynu w ciasnych przestrzeniach maszyn mobilnych.
Konserwacja płyty warstwowej zaworu zwrotnego Z1S
Czysty płyn hydrauliczny zapewnia prawidłowe działanie płyty warstwowej zaworu zwrotnego. Firma Bosch Rexroth określa klasę zanieczyszczeń ISO 4406 20/18/15, która wymaga filtracji do 20 mikrometrów. Brudny płyn powoduje przywieranie lub przedwczesne zużycie grzybka, co prowadzi do nieszczelności lub braku zamknięcia.
Podczas regularnych przeglądów należy sprawdzić, czy nie występują zewnętrzne wycieki wokół powierzchni montażowej i zmierzyć spadek ciśnienia na zaworze. Wzrost spadku ciśnienia często sygnalizuje gromadzenie się zanieczyszczeń wewnątrz. Płyta warstwowa zaworu zwrotnego Z1S nie oferuje opcji naprawy w terenie — w przypadku awarii wewnętrznego zespołu grzybka konieczna jest wymiana całego urządzenia.
Temperatura wpływa na działanie płyty warstwowej zaworu zwrotnego. Z1S działa w zakresie od -20°C do +80°C, co odpowiada większości zakresów temperatur płynu hydraulicznego. Lepkość płynu powinna mieścić się w przedziale od 2,8 do 500 milimetrów kwadratowych na sekundę. Poza tymi zakresami zawór może nie otwierać się przy określonym ciśnieniu otwarcia lub mogą wystąpić nieszczelności.
Rozwiązywanie typowych problemów z płytą pośrednią zaworu zwrotnego Z1S
Kiedy płyta warstwowa zaworu zwrotnego nie otwiera się, przyczyną problemu jest zwykle zanieczyszczenie. Płukanie systemu zgodnie z normami czystości ISO często rozwiązuje problemy z zatykaniem. Jeśli płukanie nie pomaga, sprężyna mogła się zużyć i wymagać wymiany, co oznacza wymianę całego zaworu.
Nadmierny wyciek przez płytkę warstwową zaworu zwrotnego Z1S zazwyczaj wskazuje na zużycie uszczelek lub użycie płynu niezgodnego z materiałem uszczelki. Sprawdź, czy stosujesz właściwy rodzaj oleju hydraulicznego i czy uszczelki odpowiadają Twojemu zastosowaniu. Płyny na bazie biologicznej wymagają innych uszczelek niż standardowe oleje mineralne.
Wysoki spadek ciśnienia na zaworze sugeruje, że mogłeś wybrać niewłaściwe ciśnienie pękania lub że zanieczyszczenia ograniczają przepływ. Płyta warstwowa zaworu zwrotnego powinna wykazywać stopniowy wzrost ciśnienia wraz z natężeniem przepływu. Nagły skok spadku ciśnienia wskazuje na wewnętrzną blokadę wymagającą wymiany zaworu.
Głośna praca często wynika z kawitacji, gdy prędkość płynu staje się zbyt duża i tworzą się pęcherzyki pary, które gwałtownie się zapadają. Dodanie tłumienia przepływu przed zaworem zwrotnym lub przejście na płytę warstwową zaworu zwrotnego z metalowymi uszczelkami może zmniejszyć hałas kawitacyjny. Czasami zwiększenie ciśnienia w układzie eliminuje warunki powodujące kawitację.
Porównanie płyty warstwowej zaworu zwrotnego Z1S z innymi opcjami
Zawory zwrotne inline kosztują mniej niż płyty warstwowe, ale zajmują więcej miejsca i wymagają dodatkowych połączeń wężowych. Płytę warstwową zaworu zwrotnego Z1S integruje się bezpośrednio ze stosem zaworów, eliminując cztery końcówki węży i ich potencjalne punkty wycieków. W przypadku systemów montowanych na rozdzielaczu bardziej sensowna jest konstrukcja warstwowa.
Zawory zwrotne sterowane pilotem oferują możliwości zdalnego sterowania, których brakuje płycie warstwowej zaworu zwrotnego Z1S. Wymagają jednak dodatkowych przewodów pilotowych i zaworów sterujących, co zwiększa złożoność, której Twój system może nie potrzebować. W przypadku prostej kontroli przepływu jednokierunkowego, sterowany bezpośrednio Z1S zapewnia niezawodne działanie bez dodatkowych komponentów.

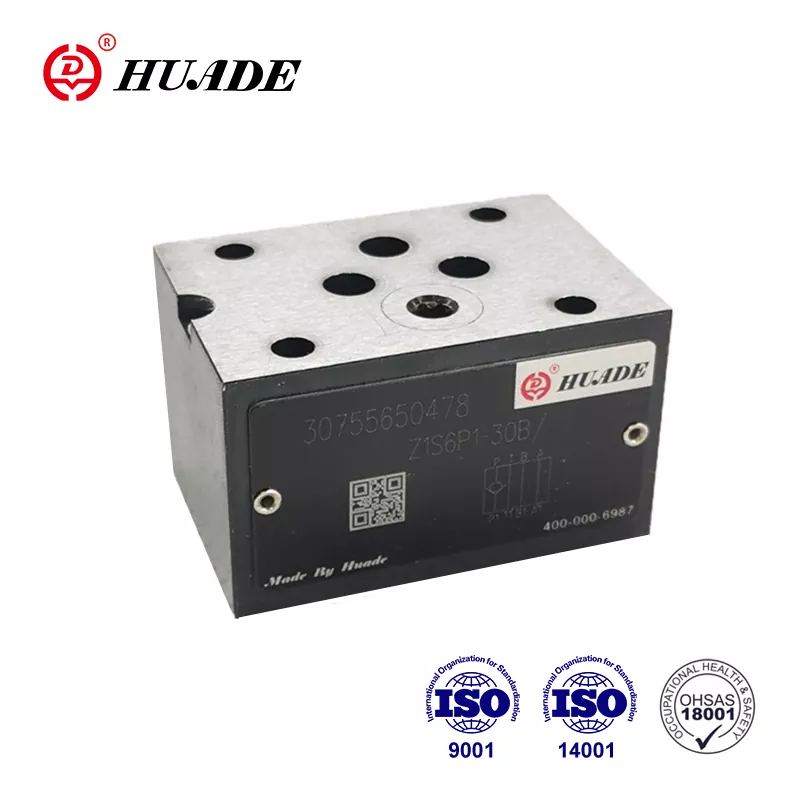

Alternatywni producenci, tacy jak Huade i Hengli, produkują płyty warstwowe zaworów zwrotnych zgodne z normami ISO 4401. Opcje te mogą kosztować od 30 do 50 procent mniej niż oryginalne urządzenia Bosch Rexroth. Jakość zwykle spełnia wymagania dla zastosowań niekrytycznych, ale oryginalne zawory Z1S oferują sprawdzoną niezawodność w wymagających środowiskach.
Maksymalne wykorzystanie płyty warstwowej zaworu zwrotnego Z1S
Płyta warstwowa zaworu zwrotnego Z1S zapewnia niezawodną jednokierunkową kontrolę przepływu po dopasowaniu zaworu do konkretnego zastosowania. Wybór odpowiedniego ciśnienia pękania, typu uszczelnienia i rozmiaru zapewnia optymalną wydajność. Prawidłowy montaż z właściwym momentem obrotowym i przygotowaniem powierzchni zapobiega wyciekom. Utrzymywanie czystego płynu i przestrzeganie dopuszczalnych temperatur wydłuża żywotność.
Ta płyta warstwowa zaworu zwrotnego działa w układach o ciśnieniu od 0,5 bara do 350 barów i obsługuje oleje mineralne lub płyny biodegradowalne z odpowiednimi uszczelkami. Kompaktowy montaż warstwowy zmniejsza wymagania przestrzenne, zapewniając jednocześnie szczelną pracę. Niezależnie od tego, czy projektujesz nowy układ hydrauliczny, czy modernizujesz istniejący, płyta warstwowa zaworu zwrotnego Z1S oferuje sprawdzone rozwiązanie w zakresie kierunkowej kontroli przepływu.
Aby uzyskać szczegółowe specyfikacje i informacje dotyczące zamówień, firma Bosch Rexroth udostępnia obszerne arkusze danych za pośrednictwem swoich dystrybutorów. Poświęcenie czasu na zapoznanie się z tymi dokumentami pomoże Ci wybrać dokładnie taki wariant płyty warstwowej zaworu zwrotnego Z1S, jakiego wymaga Twoje zastosowanie.
