Podczas pracy z układami hydraulicznymi kontrolowanie kierunku przepływu ma kluczowe znaczenie dla bezpieczeństwa i wydajności. Zawór kasetowy Bosch Rexroth M-SR służy jako niezawodny zawór zwrotny, który umożliwia przepływ płynu w jednym kierunku, całkowicie blokując przepływ wsteczny. Ten element stał się standardowym wyborem w przemysłowych zastosowaniach hydraulicznych ze względu na jego kompaktową konstrukcję i szczelność.
Co to jest zawór kasetowy M-SR
Zawór nabojowy M-SR jest wkręcanym hydraulicznym zaworem zwrotnym produkowanym przez firmę Bosch Rexroth, jedną z wiodących firm w technologii hydraulicznej. Ten zawór nabojowy M-SR należy do serii 1X i wykorzystuje konstrukcję grzybkową do kontrolowania przepływu płynu. Zawór pasuje bezpośrednio do bloku przyłączeniowego, co pozwala zaoszczędzić miejsce w porównaniu z tradycyjnymi zaworami montowanymi na rurociągu.
Podstawowa operacja jest prosta. Kiedy płyn hydrauliczny naciska na zawór w kierunku do przodu z wystarczającym ciśnieniem, grzybek otwiera się i umożliwia przepływ. Gdy ciśnienie pochodzi z odwrotnego kierunku, grzybek szczelnie przylega do gniazda, zapobiegając przepływowi wstecznemu. To uszczelnienie metal-metal tworzy szczelne zamknięcie, które utrzymuje ciśnienie w układzie bez jego degradacji w miarę upływu czasu.
Zawór kasetowy M-SR występuje w dwóch wersjach montażowych: zawór kątowy KE do przepływu o kącie 90 stopni i zawór liniowy KD do przepływu prostego. Ta elastyczność pomaga inżynierom projektować kompaktowe obwody hydrauliczne, które mieszczą się na ograniczonej przestrzeni.
Dane techniczne i zakres rozmiarów
Zawór nabojowy M-SR jest dostępny w siedmiu średnicach nominalnych, oznaczonych jako od NG 6 do NG 30. Każdy rozmiar obsługuje różne natężenia przepływu i poziomy ciśnienia w zależności od wymagań zastosowania.
W przypadku mniejszych systemów zawór nabojowy NG 6 M-SR obsługuje przepływ do 6 litrów na minutę i pracuje pod ciśnieniem do 420 barów. Wraz ze wzrostem rozmiaru znacznie wzrasta przepustowość. Wersja NG 10 zarządza 50 litrami na minutę, podczas gdy NG 15 może obsługiwać 120 litrów na minutę. Największy standardowy rozmiar, NG 30, obsługuje przepływ do 400 litrów na minutę, chociaż jego maksymalne ciśnienie spada do 250 barów.
Ciśnienie otwarcia, czyli minimalne ciśnienie potrzebne do otwarcia zaworu, waha się od zasadniczo zera (w przypadku wersji bez sprężyny) do 5 barów. W większości zastosowań stosowana jest standardowa sprężyna o ciśnieniu 0,5 bara, która zapewnia niezawodne uszczelnienie i łatwe otwieranie, gdy rozpoczyna się przepływ do przodu. Wyższe ciśnienia pękania, np. 1,5 bara lub 3 bary, są dostępne dla systemów wymagających większej siły odwrotnego uszczelniania.
Zakres temperatur pracy zależy od materiału uszczelnienia. Standardowe uszczelki NBR działają w temperaturach od ujemnych 30 stopni Celsjusza do dodatnich 80 stopni Celsjusza. W przypadku zastosowań wymagających wysokiej temperatury lub odporności chemicznej uszczelnienia FKM rozszerzają górną granicę, jednocześnie nieznacznie zawężając zakres niskich temperatur.
Zawór nabojowy M-SR współpracuje z różnymi płynami hydraulicznymi, w tym olejami mineralnymi, płynami biodegradowalnymi i olejami ognioodpornymi. W przypadku stosowania płynów na bazie wody temperatura robocza powinna utrzymywać się poniżej 60 stopni Celsjusza, aby zachować trwałość uszczelnienia.
Wymagania instalacyjne i szczegóły montażu
Instalacja zaworu nabojowego M-SR wymaga uwzględnienia kilku specyfikacji wymiarów i powierzchni. Długość korpusu zaworu różni się w zależności od rozmiaru i waha się od 33,3 milimetra dla NG 6 do 83,3 milimetra dla NG 30, z tolerancją ujemną wynoszącą 0,1 milimetra. Wnęka montażowa zgodna jest z normą ZN 10001, co zapewnia kompatybilność z odpowiednio zaprojektowanymi blokami przyłączeniowymi.
Każdy rozmiar wymaga specjalnego gwintowanego korka w celu uszczelnienia wnęki. Na przykład zawór nabojowy NG 10 M-SR wykorzystuje numer części R913011603, który ma otwór o średnicy 18 milimetrów i gwint rurowy G 1/2. W wersji NG 20 zastosowano większy grzyb o średnicy 30 milimetrów i gwincie G 1. Korki te należy przed montażem lekko naoliwić, aby zapobiec zatarciu i zapewnić odpowiednie uszczelnienie.
Wykończenie powierzchni ma znaczenie dla niezawodnego działania. Powierzchnie uszczelniające powinny mieć chropowatość pomiędzy Rz 8 a Rz 16. Zawór można montować w dowolnej orientacji, jednak unikanie kieszeni powietrznych w obwodzie pomaga zapobiegać kawitacji i hałasowi.
W przypadku zastosowań wysokociśnieniowych powyżej 350 barów nałożenie środka zabezpieczającego gwinty Loctite 243 na gwinty korka zapewnia zabezpieczenie przed poluzowaniem na skutek wibracji. Zawór nabojowy M-SR utrzymuje swoje znamionowe ciśnienie pod warunkiem prawidłowego montażu i odpowiedniego momentu obrotowego.
Charakterystyka wydajności i krzywe przepływu
Zrozumienie zachowania zaworu nabojowego M-SR w różnych warunkach pomaga inżynierom wybrać odpowiedni rozmiar i sprężynę. Zależność pomiędzy natężeniem przepływu i spadkiem ciśnienia przebiega według nieliniowej krzywej, która zmienia się w zależności od rozmiaru zaworu i ustawienia ciśnienia pękania.
Biorąc za przykład zawór nabojowy NG 15 M-SR, przy przepływie 100 litrów na minutę przy sprężynie 0,5 bara spadek ciśnienia na zaworze wynosi około 0,8 bara. Wraz ze wzrostem przepływu spadek ciśnienia rośnie szybciej ze względu na zwiększoną prędkość przez otwór zaworu. Przy 120 litrach na minutę spadek ciśnienia osiąga około 1,2 bara.
W przypadku większych zaworów, takich jak NG 30, spadek ciśnienia pozostaje niższy przy równoważnych natężeniach przepływu ze względu na większą powierzchnię przepływu. Przy 400 litrach na minutę zawór nabojowy NG 30 M-SR wykazuje spadek ciśnienia o około 10 barów, co jest akceptowalne w większości obwodów o dużym przepływie.
Te krzywe wydajności zakładają stosowanie oleju hydraulicznego HLP 46 w temperaturze 40 stopni Celsjusza. Zmiany lepkości wpływają na spadek ciśnienia, przy gęstszych płynach tworzących większy opór. Zawór obsługuje lepkości od 2,8 do 500 milimetrów kwadratowych na sekundę, chociaż w przypadku konkretnych zastosowań należy sprawdzić działanie wykraczające poza typowy zakres.
Skuteczność uszczelnienia wstecznego jest zasadniczo doskonała. Gdy ciśnienie działa przeciwnie do kierunku zamykania, grzybek jest mocno osadzony i zapobiega wyciekom. Ta szczelność sprawia, że zawór nabojowy M-SR nadaje się do utrzymywania ciśnienia w cylindrach lub zapobiegania przepływowi wstecznemu w obwodach pompy.
Typowe zastosowania i przypadki użycia
Zawór nabojowy M-SR znajduje zastosowanie w wielu gałęziach przemysłu, gdzie wymagane jest niezawodne działanie zaworu zwrotnego. W produkcji samochodów zawory te chronią stanowiska testowe przekładni i obwody układu hamulcowego. Typowa instalacja może wykorzystywać zawór nabojowy NG 20 M-SR w obwodzie testowym skrzyni biegów o przepływie 200 litrów na minutę, gdzie zapobieganie przepływowi zwrotnemu zapewnia dokładne wyniki testów i chroni kosztowny sprzęt.
Maszyny pakujące opierają się na precyzyjnym pozycjonowaniu cylindrów, a zawór nabojowy M-SR zapobiega dryftowi ładunku, blokując przepływ wsteczny, gdy zawór kierunkowy jest wyśrodkowany. W tym zastosowaniu często wykorzystuje się mniejsze rozmiary, takie jak NG 10 lub NG 15, dopasowane do wymagań przepływu w cylindrze.
Sprzęt medyczny i farmaceutyczny wymaga czystej pracy bez ryzyka zanieczyszczenia. Uszczelniona konstrukcja wkładu zaworu M-SR eliminuje zewnętrzne ścieżki wycieków, które mogłyby wprowadzić zanieczyszczenia. Systemy te zazwyczaj działają przy umiarkowanych ciśnieniach, gdzie ciśnienie znamionowe 420 barów zapewnia wystarczający margines bezpieczeństwa.
Obrabiarki przemysłowe wykorzystują zawór nabojowy M-SR w obwodach obejściowych pomp i zastosowaniach związanych z utrzymywaniem obciążenia cylindrów. Kompaktowa instalacja oszczędza miejsce na panelu, zapewniając jednocześnie niezawodną wydajność w wymagających środowiskach produkcyjnych. W sprzęcie budowlanym i systemach kontroli nachylenia turbin wiatrowych również zastosowano te zawory ze względu na ich solidną zdolność do pracy pod wysokim ciśnieniem.
Wszechstronność zaworu nabojowego M-SR wynika z jego prostej obsługi i szerokiego zakresu rozmiarów. Inżynierowie mogą określić dokładną kombinację rozmiaru, ciśnienia pękania i materiału uszczelnienia, aby spełnić ich specyficzne wymagania.
Uwagi dotyczące konserwacji i żywotność
Jedną z zalet zaworu nabojowego M-SR jest jego długa żywotność przy minimalnej konserwacji. Firma Bosch Rexroth ocenia średni czas do wystąpienia niebezpiecznej awarii na 150 lat w normalnych warunkach pracy, co w przypadku większości instalacji oznacza zasadniczo bezobsługową pracę.
Głównym wymaganiem serwisowym jest utrzymanie właściwej czystości płynu. Zawór wymaga filtracji o średnicy 20 mikrometrów lub większej, aby zapobiec zanieczyszczeniu cząsteczkami, które mogłyby uszkodzić powierzchnie uszczelniające. Przestrzeganie poziomu czystości ISO 4406 20/18/15 zapewnia niezawodne działanie i maksymalną żywotność.
Gwintowany korek uszczelniający wnękę jest uważany za element zużywający się, chociaż wymiana jest rzadko konieczna, chyba że zawór jest wielokrotny wyjmowany i ponownie instalowany. Wtyczki zamienne są dostępne osobno i mają te same numery części, które podano przy pierwszej instalacji.
W przypadku eksploatacji zaworu nabojowego M-SR w trudnych warunkach, w których występują wysokie temperatury, płyny agresywne lub duże zanieczyszczenia, należy skrócić okresy między przeglądami w stosunku do założenia standardowego. Monitorowanie zewnętrznych wycieków wokół gwintowanej wtyczki i okresowe sprawdzanie ciśnień w układzie pomaga wykryć potencjalne problemy przed awarią.
Uszczelniona konstrukcja wkładu chroni elementy wewnętrzne przed narażeniem na czynniki środowiskowe, co przyczynia się do doskonałej niezawodności. W przeciwieństwie do zewnętrznych zaworów zwrotnych, które mogą ulec korozji lub uszkodzeniom fizycznym, zawór M-SR jest chroniony wewnątrz bloku przyłączeniowego.
Porównanie produktów alternatywnych i kompatybilnych
Chociaż zawór nabojowy Bosch Rexroth M-SR wyznacza standardy wydajności wysokociśnieniowych zaworów zwrotnych, na rynku dostępnych jest kilka alternatywnych rozwiązań. Zrozumienie różnic pomaga w podejmowaniu decyzji dotyczących zaopatrzenia i pytaniach o kompatybilność.
Firma Hydac oferuje serię kasetowych zaworów zwrotnych CSBN z podobnym mocowaniem wkręcanym, ale zazwyczaj o ciśnieniu znamionowym 350 barów zamiast 420 barów. Zawory te kosztują nieco mniej, a jednocześnie zapewniają porównywalną wydajność w zastosowaniach, które nie wymagają pełnego ciśnienia znamionowego. Parker produkuje serię D1VW, która obejmuje opcje elektronicznego monitorowania dla systemów wymagających informacji zwrotnej na temat stanu zaworów.

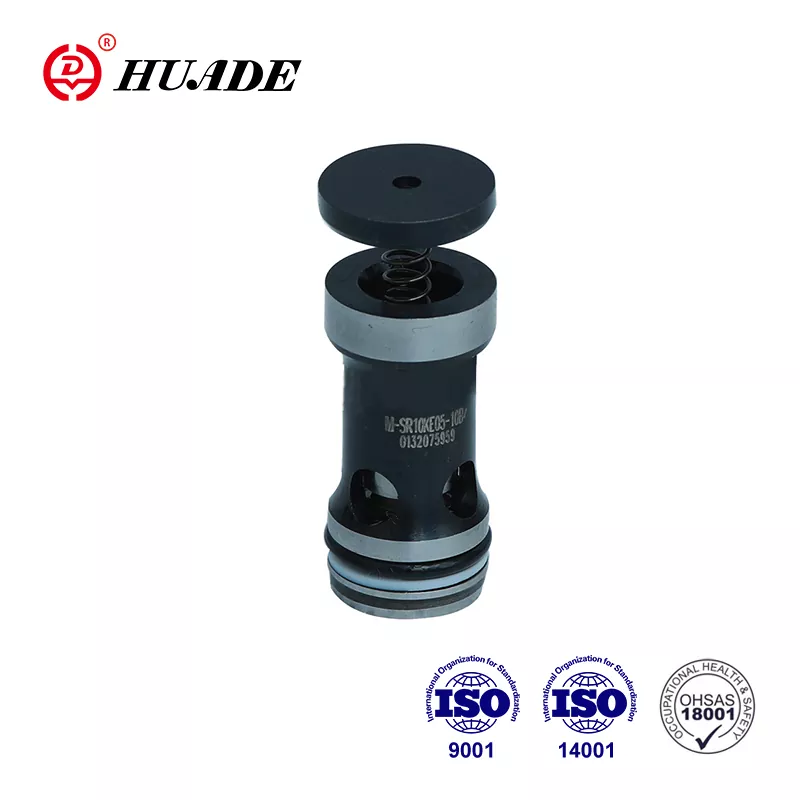

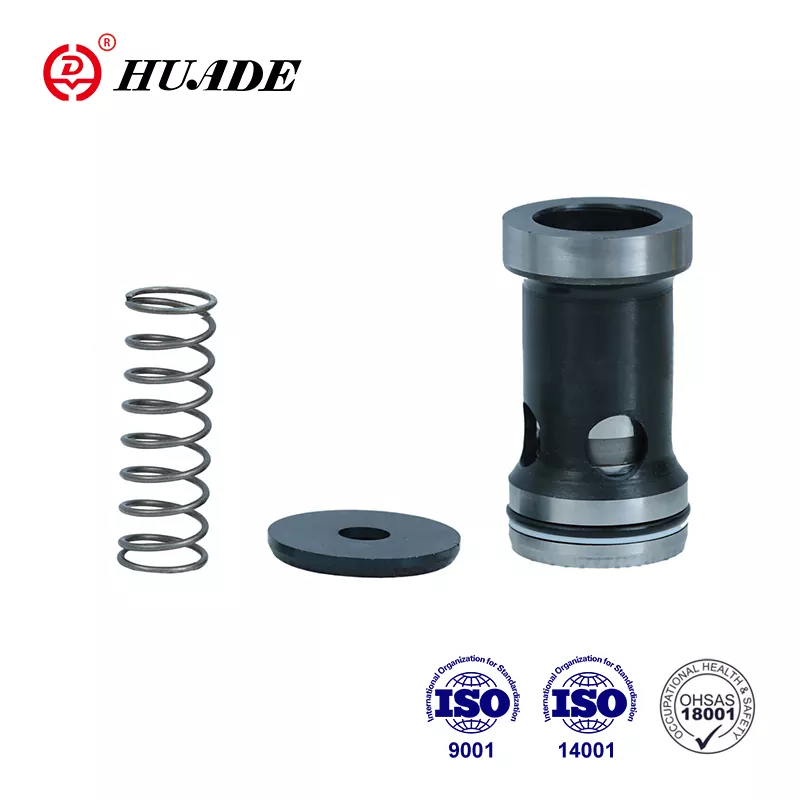

Kilku producentów w Chinach produkuje zawory nabojowe zgodne ze specyfikacjami M-SR. Firmy takie jak Huade i Hengli produkują zawory pasujące pod względem wymiarów i wydajności w niższych przedziałach cenowych. Te alternatywy mogą dobrze działać w zastosowaniach niekrytycznych lub tam, gdzie ograniczenia budżetowe są znaczne. Kluczową kwestią jest sprawdzenie, czy producent utrzymuje odpowiednią kontrolę jakości i zapewnia dokumentację certyfikacyjną ISO.
Dokonując wyboru pomiędzy oryginalnym zaworem kasetowym M-SR firmy Bosch Rexroth a kompatybilnymi zamiennikami, należy wziąć pod uwagę krytyczność zastosowania, wymagane poziomy certyfikacji i dostępność lokalnego wsparcia. W systemach krytycznych, które nie tolerują awarii, należy stosować sprzęt oryginalny. Mniej wymagające aplikacje mogą akceptować kompatybilne produkty, aby obniżyć koszty.
Gdzie kupić i informacje o cenach
Zawór nabojowy M-SR jest dostępny w wielu kanałach, w zależności od lokalizacji i wymagań ilościowych. Firma Bosch Rexroth prowadzi oficjalny sklep internetowy pod adresem [store.boschrexroth.com](http://store.boschrexroth.com/), w którym standardowe konfiguracje są dostarczane w ciągu od jednego do trzech dni. Numery części mają określony format, np. R900350797 dla zaworu kątowego NG 30 KE ze sprężyną 0,5 bara.
Autoryzowani dystrybutorzy, tacy jak BuyRexroth, zapewniają zawory nabojowe M-SR przejrzyste ceny i opcje wysyłki na cały świat. Dystrybutorzy ci zazwyczaj posiadają w magazynie typowe rozmiary i mogą zamówić specjalne konfiguracje bezpośrednio z fabryki. Terminy realizacji części standardowych są zazwyczaj krótkie, natomiast specyfikacje niestandardowe mogą wymagać kilku tygodni.
Ceny różnią się znacznie w zależności od rozmiaru i konfiguracji zaworu. Mniejsze rozmiary, takie jak NG 6, zwykle kosztują od 50 do 80 dolarów, podczas gdy duże zawory NG 30 mogą osiągnąć 200 dolarów lub więcej. Kompatybilne alternatywy chińskich producentów mogą mieć cenę od 20 do 40 procent niższą, chociaż minimalna wielkość zamówienia może być wyższa niż preferowana w przypadku małych projektów.
W przypadku specjalistycznych zastosowań wymagających uszczelek FKM lub niestandardowych ciśnień pękania, zwrócenie się o wycenę bezpośrednio do dystrybutorów lub producenta często daje najlepsze wyniki. Pomoc techniczna może pomóc w potwierdzeniu przed zakupem, że wybrana konfiguracja zaworu nabojowego M-SR odpowiada wymaganiom aplikacji.
Rozważania projektowe dotyczące integracji systemów
Integracja zaworu nabojowego M-SR z układem hydraulicznym wymaga szczególnej uwagi przy projektowaniu kolektora i układzie obwodów. Zawór instaluje się w standardowej wnęce, która musi zostać obrobiona maszynowo do dokładnych wymiarów. Współpraca z dostawcami kolektorów, którzy przestrzegają normy ZN 10001, zapewnia odpowiednie dopasowanie i wydajność.
Kierunek przepływu przez zawór nabojowy M-SR musi być zgodny z konstrukcją obwodu. Strzałka na korpusie zaworu lub symbol katalogowy wskazuje kierunek swobodnego przepływu. Zamontowanie zaworu odwrotnie zablokuje cały przepływ, dlatego ważna jest weryfikacja podczas montażu. Niektórzy inżynierowie zaznaczają blok przyłączeniowy strzałkami kierunku przepływu, aby zapobiec błędom montażowym.
Obliczenia spadku ciśnienia powinny uwzględniać charakterystykę zaworu przy oczekiwanych natężeniach przepływu. Chociaż spadek ciśnienia na zaworze nabojowym M-SR jest zwykle niewielki w porównaniu z innymi ograniczeniami obwodu, w zastosowaniach o wysokim przepływie korzystne jest wybranie kolejnego większego rozmiaru, aby zminimalizować straty energii i wytwarzanie ciepła.
Wybór ciśnienia pękania wpływa zarówno na opór przepływu do przodu, jak i siłę uszczelniającą do tyłu. Zastosowania wymagające minimalnego oporu do przodu powinny stosować niższe ciśnienia pękania, takie jak 0,2 bara lub nawet wersję bez sprężyny. Systemy, które muszą wytrzymać nacisk przy zmieniających się obciążeniach, korzystają z wyższych ciśnień pękania, które zapewniają silniejsze uszczelnienie.
Cykliczne zmiany temperatury i kompatybilność płynów należy sprawdzić na etapie projektowania. Jeśli w systemie występują ekstremalne temperatury lub stosowane są płyny specjalne, potwierdzenie kompatybilności materiału uszczelnienia zapobiegnie przedwczesnemu uszkodzeniu. Opcja uszczelnienia FKM zwiększa odporność chemiczną w zastosowaniach wymagających agresywnych dodatków lub podwyższonych temperatur.
Wniosek
Zawór nabojowy Bosch Rexroth M-SR zapewnia niezawodne działanie zaworu zwrotnego w kompaktowej obudowie, odpowiedniej do wysokociśnieniowych układów hydraulicznych. Konstrukcja wkręcanego wkładu upraszcza instalację, eliminując jednocześnie zewnętrzne ścieżki wycieków. Zakres rozmiarów od NG 6 do NG 30 pokrywa wymagania dotyczące przepływu od małych cylindrów po duże obwody przemysłowe.
Wybór właściwej konfiguracji zaworu nabojowego M-SR polega na dopasowaniu wielkości zaworu do wymagań przepływu, doborze odpowiedniego ciśnienia otwarcia dla danego zastosowania oraz sprawdzeniu zgodności uszczelnienia z warunkami pracy. Doskonała żywotność i minimalne wymagania konserwacyjne sprawiają, że zawór ten jest opłacalnym wyborem przez cały okres użytkowania systemu.
Niezależnie od tego, czy projektujesz nowy obwód hydrauliczny, czy wymieniasz istniejące komponenty, zrozumienie możliwości i wymagań instalacyjnych zaworu nabojowego M-SR pomaga zapewnić pomyślne wdrożenie. Szeroka dostępność i obszerna historia zastosowań dają pewność przy wyborze tego sprawdzonego elementu hydraulicznego.
