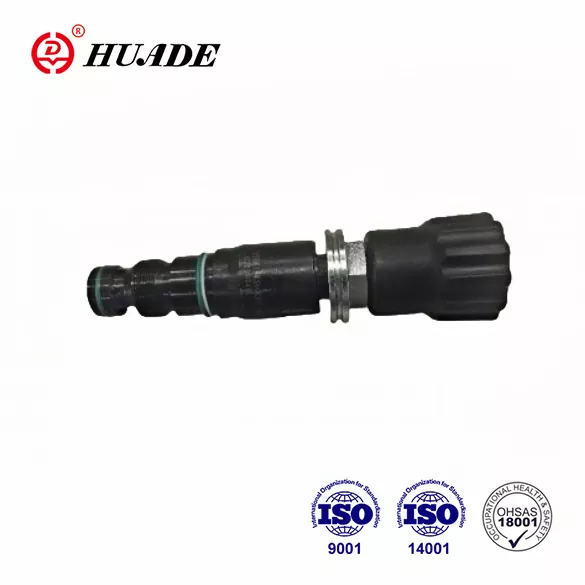

Dzięki wprowadzeniu zaawansowanej technologii Rexroth firma Huade Hydraulic poczyniła znaczne postępy w projektowaniu, produkcji komponentów hydraulicznych i zintegrowanego sprzętu. Zawory nadmiarowe Huade® DB.K są trwalsze w porównaniu z innymi podobnymi produktami. Mogą zastąpić produkty oferowane przez firmę Rexroth z tej samej serii. Aby zapewnić niedrogie produkty, fabryka przykłada większą wagę do praktyczności, wprowadzając ponad 750 zaawansowanych urządzeń produkcyjnych z całego świata, aby zapewnić jakość. Fabryka przeszła ISO9001, ISO14001 i OH SAS18001. Hydrauliczne zawory ciśnieniowe Huade® zdobyły szerokie uznanie na rynku. Ze względu na niezawodną jakość i stabilną wydajność są szeroko stosowane w różnych środowiskach przemysłowych, takich jak maszyny budowlane i morski układ hydrauliczny.
|
Rozmiar nominalny |
6 |
10 |
20 |
|
Płyn pod ciśnieniem |
Olej mineralny (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
||
|
Płyn pod ciśnieniem - zakres temperatur (℃) |
-30～+80 |
||
|
Zakres lepkości (mm ²/s) |
10 do 800 |
||
|
Stopień zanieczyszczenia płynu |
Maksymalny dopuszczalny stopień zanieczyszczenia |
||
|
Ciśnienie robocze, maks. (MPa) |
do 31,5 |
||
|
Regulowane ciśnienie, maks. (MPa) |
do 5, do 10, do 20, do 31,5 |
||
|
Przepływ, maks. (l/min) |
do 60 |
do 100 |
do 300 |
|
Waga (kg) |
ok. 0,15 |
ok. 0,2 |
ok. 0,35 |
Cechy:
▶ Zawór kasetowy
▶ 4 zakresy ciśnienia
▶ 4 elementy regulacyjne
. Pokrętło obrotowe
. Tuleja z sześciokątem i kapturkiem ochronnym
. Zamykane pokrętło ze skalą
. Pokrętło obrotowe ze skalą
Aplikacja:
Zawory ograniczające ciśnienie typu DB..K.. to sterowane pilotowo zawory ograniczające ciśnienie do montażu we wkładzie. Służą do ograniczania ciśnienia w układzie hydraulicznym.
Ustawianie ciśnienia w układzie odbywa się za pomocą elementu regulacyjnego (4). W stanie spoczynku zawory są zamknięte. Ciśnienie w porcie A działa na szpulę (1). Jednocześnie ciśnienie przekazywane jest przez kryzę (2) na obciążoną sprężyną stronę suwaka (1) i przez kryzę (3) na grzybek pilotujący (6). Jeśli ciśnienie
w porcie Wzrost powyżej wartości ustawionej na sprężynie (5), grzybek pilotujący (6) otwiera się. Płyn może teraz przepływać z obciążonej sprężyną strony suwaka (1), kryzy (3) i kanału (8) do portu Y. Powstały spadek ciśnienia przesuwa suwak (1), powodując otwarcie połączenia z A do B, podczas gdy ciśnienie ustawione na sprężynie (5) zostaje utrzymane.
Powrót oleju sterującego z obu komór sprężyn odbywa się na zewnątrz przez port Y.
konstrukcja DB 10 K2-40B
Symbol
1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.
2. Zbiornik musi być uszczelniony, a na wlocie powietrza musi być zainstalowany filtr powietrza.
3. Produkty opuszczające fabrykę bez płyty przyłączeniowej. W razie potrzeby prosimy o specjalne zamówienie.
4.Śruby mocujące zawory muszą mieć wysoki poziom intensywności (klasa 10.9). Wybierz je i użyj zgodnie z parametrami wymienionymi w książce wzorcowej.
5. Wymagana chropowatość powierzchni połączonej z zaworem wynosi 0,8.
6. Wymagane jest wykończenie powierzchni elementu współpracującego do 0,01/100 mm.
