Podczas pracy z układami hydraulicznymi kontrolowanie kierunku przepływu płynu ma kluczowe znaczenie dla bezpieczeństwa i wydajności. Zawór zwrotny RVP-20 to montowany na płycie element hydrauliczny, zaprojektowany tak, aby umożliwić przepływ płynu w jednym kierunku, jednocześnie zapobiegając przepływowi wstecznemu. W tym przewodniku wyjaśniono, co sprawia, że RVP-20 jest przydatny w zastosowaniach hydraulicznych i jak działa w rzeczywistych sytuacjach.

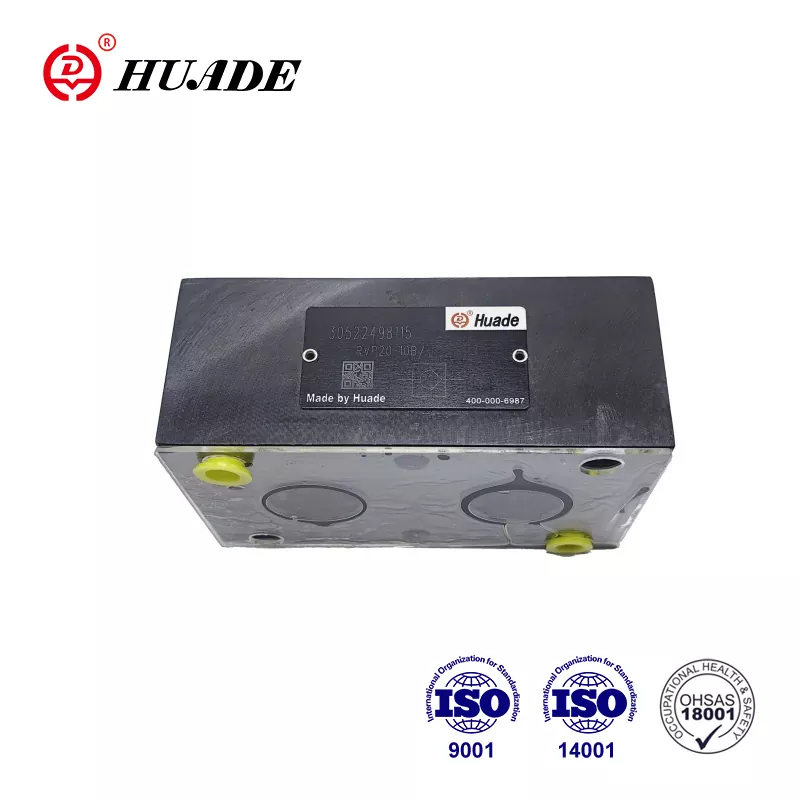

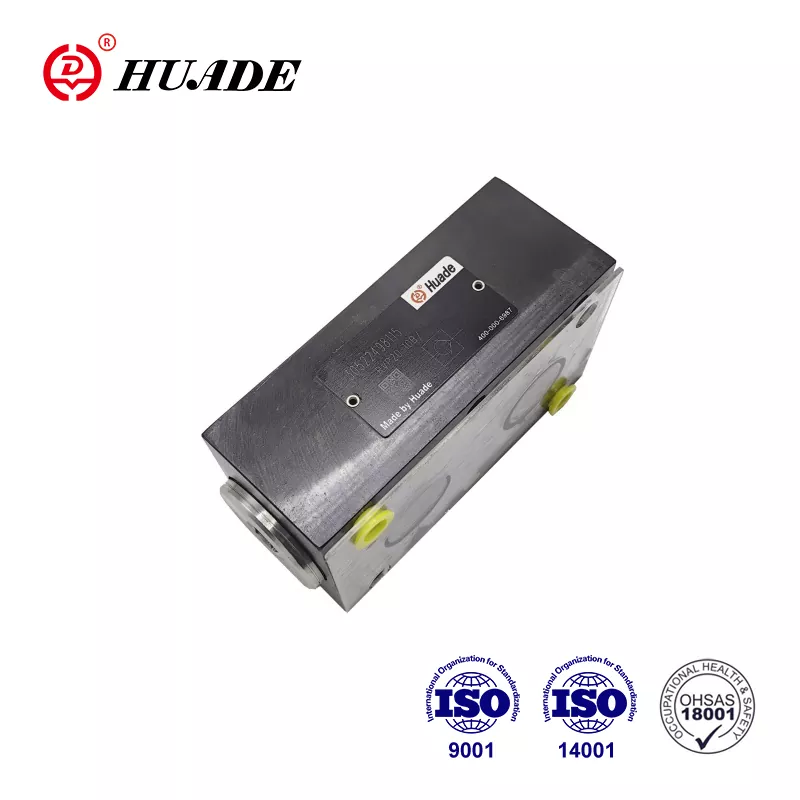

Co to jest zawór zwrotny RVP-20?
Zawór zwrotny RVP-20 to zawór sprężynowy wyprodukowany przez niemiecką firmę HYDAC specjalizującą się w rozwiązaniach hydraulicznych. W zaworze tym zastosowano grzybek w kształcie stożka, który tworzy szczelne uszczelnienie, gdy płyn próbuje przepływać do tyłu. Liczba „20” w nazwie wskazuje, że jest on przeznaczony do zastosowań o średnim przepływie, co odpowiada 1-calowemu złączu rurowemu w serii -16.
Zawór umożliwia swobodny przepływ z portu B do portu A, całkowicie blokując przepływ wsteczny. Kiedy ciśnienie płynu pokona siłę sprężyny (zwykle 0,5 bara), stożek cofa się i umożliwia przepływ płynu. Kiedy ciśnienie spada lub odwraca się, sprężyna szybko dociska stożek z powrotem do jego gniazda, zatrzymując wszelki ruch do tyłu. To proste działanie mechaniczne odbywa się bez zasilania elektrycznego i zewnętrznego sterowania.
Zawór zwrotny RVP-20 waży około 3,3 kg i ma kompaktową konstrukcję do montażu na płycie, która pasuje bezpośrednio do bloków zaworów. Ten sposób montażu pozwala zaoszczędzić miejsce w porównaniu z zaworami liniowymi i sprawia, że instalacja w złożonych obwodach hydraulicznych jest prostsza.
Dane techniczne i wydajność
Zawór zwrotny RVP-20 wytrzymuje maksymalne ciśnienie robocze do 350 barów (5000 psi) i przepływ do 350 litrów na minutę (150 gal/min). Te specyfikacje sprawiają, że nadaje się do średnio obciążonych układów hydraulicznych stosowanych w sprzęcie budowlanym i maszynach przemysłowych. Zawór zachowuje swoją wydajność w zakresie temperatur od -20°C do +80°C, w większości środowisk pracy.
Ciśnienie otwarcia standardowego zaworu zwrotnego RVP-20 wynosi 0,5 bara, co oznacza, że płyn potrzebuje jedynie minimalnego ciśnienia, aby otworzyć zawór i umożliwić przepływ do przodu. Wersje niestandardowe o ciśnieniu pękania 1 bar lub wyższym są dostępne, gdy zastosowania wymagają większej odporności na otwieranie. Spadek ciśnienia na zaworze wzrasta wraz z natężeniem przepływu — przy 200 litrach na minutę należy spodziewać się utraty ciśnienia o około 2 bary, natomiast przy maksymalnym przepływie wynoszącym 350 litrów na minutę spadek ciśnienia może osiągnąć od 4 do 8 barów.
Korpus zaworu składa się z fosforanowanej stali z możliwością pokrycia cynkiem, natomiast stożek i gniazdo wykonane są z hartowanej i szlifowanej stali, co zapewnia trwałość. Uszczelnienia FKM zapewniają odporność chemiczną i współpracują z płynami hydraulicznymi na bazie oleju mineralnego o lepkości od 2,8 do 800 mm²/s. Konstrukcja jest zgodna z normami DIN ISO 1219 i jest testowana z olejami mineralnymi spełniającymi specyfikacje DIN 51524.
Jak działa zawór zwrotny RVP-20
Zrozumienie działania zaworu zwrotnego RVP-20 pomaga wyjaśnić, dlaczego jest on skuteczny w układach hydraulicznych. Zawór zawiera stożek obciążony sprężyną, który opiera się o precyzyjnie obrobione gniazdo. W pozycji zamkniętej sprężyna mocno dociska stożek do gniazda, tworząc uszczelnienie metal-metal, które zapobiega przepływowi płynu do tyłu.
Kiedy płyn wpływa z portu B pod wystarczającym ciśnieniem, napiera na powierzchnię stożka. Gdy ciśnienie przekroczy siłę sprężyny, stożek cofa się, otwierając drogę dla przepływu płynu w kierunku portu A. Stożek pozostaje otwarty tak długo, jak utrzymuje się ciśnienie do przodu. W tym stanie otwartym zawór zwrotny RVP-20 stwarza stosunkowo niski opór, umożliwiając efektywny przepływ płynu w systemie.
Jeśli ciśnienie się wyrówna lub odwróci, sprężyna natychmiast popycha stożek z powrotem do pozycji zamkniętej. To szybkie zamknięcie zapobiega przepływowi wstecznemu i chroni komponenty przed skokami ciśnienia lub odwrotną rotacją. Konstrukcja stożkowa zapewnia za każdym razem prawidłowe osadzenie zaworu, bez konieczności regulacji lub konserwacji mechanizmu zamykającego.
Wymiary instalacyjne i montaż
Zawór zwrotny RVP-20 wykorzystuje znormalizowany sposób montażu na płycie, który pasuje do konfiguracji portów SAE, BSPP i NPTF. Powierzchnia montażowa ma szerokość 76,5 mm, a porty są oddalone od siebie o 60 mm. Całkowita długość zaworu wynosi 133 mm, a wysokość podstawy 127 mm. Te kompaktowe wymiary umożliwiają umieszczenie zaworu zwrotnego RVP-20 w ciasnych przestrzeniach w rozdzielaczach hydraulicznych.
Montaż wymaga śrub M10 dokręconych momentem 20-30 Nm. Powierzchnia montażowa powinna mieć chropowatość 0,8 μm lub gładszą, aby zapewnić odpowiednie uszczelnienie. Zawór można zamontować w dowolnej orientacji bez wpływu na wydajność, co zapewnia projektantom elastyczność podczas tworzenia obwodów hydraulicznych. Gwinty portów rozciągają się na głębokość 16 mm, a grubość kołnierza wynosi 19 mm.
Podczas montażu zaworu zwrotnego RVP-20 należy sprawdzić, czy kierunek przepływu odpowiada oznaczeniu strzałki na korpusie zaworu. Port B powinien być podłączony do źródła ciśnienia, natomiast port A do chronionego obwodu. Użycie śruby o odpowiedniej klasie (10.9 lub wyższej) zapobiega uszkodzeniom elementów złącznych w wyniku wibracji i cyklicznych zmian ciśnienia.
Typowe zastosowania zaworu zwrotnego RVP-20
Maszyny mobilne stanowią główny obszar zastosowań zaworu zwrotnego RVP-20. Koparki wykorzystują te zawory na wyjściach pomp hydraulicznych, aby utrzymać przeciwciśnienie i zapobiec skokom ciśnienia w przypadku nagłego zatrzymania ruchu wysięgnika. Walce i zagęszczarki korzystają ze zdolności zaworu do izolowania obwodów hydraulicznych, poprawiając bezpieczeństwo podczas pracy sprzętu.
Systemy automatyki przemysłowej wykorzystują zawór zwrotny RVP-20 do blokowania cylindrów i utrzymywania ciśnienia. Wtryskarki wykorzystują te zawory, aby zapewnić stabilne ciśnienie wtrysku, co według raportów terenowych zmniejsza liczbę defektów i przestojów o 20-30%. W układach hydraulicznych linii montażowych zawory zapobiegają niezamierzonemu ruchowi, gdy obwody są pozbawione ciśnienia.
Zastosowania morskie i przybrzeżne wykorzystują odporne na korozję materiały i niezawodne uszczelnienie zaworu zwrotnego RVP-20. Siłowniki zaworów na statkach i platformach wiertniczych wykorzystują te zawory zwrotne do izolacji kierunkowej. Wysokociśnieniowe układy smarowania i hydrauliczne mocowania zaciskowe również wykorzystują RVP-20, gdzie zapobieganie przepływowi wstecznemu ma kluczowe znaczenie dla integralności układu.
Zawór działa najlepiej w zastosowaniach cyklicznych o niskiej i średniej częstotliwości. W systemach o stałej pracy z wysoką częstotliwością powtarzające się otwieranie i zamykanie może przyspieszyć zużycie powierzchni stożka i gniazda. W takich przypadkach ważne staje się rozważenie alternatywnych konstrukcji zaworów lub częstszych okresów konserwacji.
Konserwacja i żywotność
Zawór zwrotny RVP-20 wymaga minimalnej konserwacji w normalnych warunkach pracy. HYDAC ocenia średni czas do awarii (MTTF_d) na 150 lat w idealnych warunkach, chociaż rzeczywista żywotność zależy w dużym stopniu od czystości płynu i środowiska pracy. Coroczne przeglądy lub kontrole co 1000 godzin pracy pomagają zidentyfikować zużycie przed wystąpieniem awarii.
Kluczowe zadania konserwacyjne obejmują kontrolę uszczelek pod kątem uszkodzeń lub pogorszenia jakości oraz monitorowanie spadku ciśnienia na zaworze. Jeśli spadek ciśnienia wzrośnie o więcej niż 10% w stosunku do pomiarów bazowych, zużycie wewnętrzne lub zanieczyszczenie może mieć wpływ na wydajność. Do celów serwisowania okresowego dostępne są zestawy do wymiany uszczelek (numer części 555094).
Podczas serwisowania zaworu zwrotnego RVP-20 należy całkowicie odizolować obwód hydrauliczny i uwolnić całe ciśnienie przed demontażem zaworu. Po ponownym montażu przeprowadzić próbę szczelności przy ciśnieniu 1,5-krotności ciśnienia roboczego, aby sprawdzić integralność uszczelki. Utrzymanie właściwej filtracji płynu (20 μm lub drobniejszej) znacznie wydłuża żywotność zaworu, zapobiegając uszkodzeniu powierzchni uszczelniających przez cząstki ścierne.
Utrzymanie płynu hydraulicznego w czystości i w określonym zakresie lepkości zapobiega najczęstszym problemom z zaworem zwrotnym RVP-20. Zanieczyszczenia są przyczyną około 80% awarii podzespołów hydraulicznych, zatem inwestowanie w wysokiej jakości filtrację i regularną analizę płynów opłaca się w postaci dłuższej żywotności podzespołów i skróconych przestojów.
Porównanie zaworu zwrotnego RVP-20 z podobnymi modelami
W serii HYDAC RV/RVP zawór zwrotny RVP-20 plasuje się pomiędzy mniejszymi i większymi modelami. Uchwyty RVP-16 mają przepływ do 200 litrów na minutę i ważą 2,1 kg, dzięki czemu nadają się do lżejszych zastosowań. RVP-25 zwiększa wydajność do 550 litrów na minutę, ale waży 5,8 kg i lepiej nadaje się do ciężkich systemów przemysłowych. Wszystkie trzy modele mają to samo maksymalne ciśnienie i zakres temperatur wynoszące 350 barów.
Inni producenci oferują konkurencyjne produkty o podobnych specyfikacjach. Seria S 20 firmy Bosch Rexroth zapewnia zintegrowane funkcje bezpieczeństwa i opcje monitorowania elektrycznego, przy ciśnieniu znamionowym do 315 barów i przepustowości do 450 litrów na minutę. Seria PV firmy Parker Hannifin kładzie nacisk na lekkie materiały kompozytowe do zastosowań lotniczych i kosmicznych, wytrzymujące ciśnienie 350 barów i 300 litrów na minutę.
Zawory Danfoss serii CSV charakteryzują się zwiększoną odpornością na korozję i wyższymi ciśnieniami znamionowymi (420 barów), dostosowanymi do sprzętu rolniczego. Seria HAWE Hydraulik BC oferuje ultrakompaktowe konstrukcje dla niemieckich producentów maszyn, o ciśnieniu 350 barów i przepływie 320 litrów na minutę. Zawór zwrotny RVP-20 pozostaje konkurencyjny dzięki sprawdzonej niezawodności, szczelnej konstrukcji i łatwości integracji z istniejącymi systemami HYDAC.
Zakup i dostępność
Zawór zwrotny RVP-20 ma standardowy numer części 705937 firmy HYDAC. Zakupy u autoryzowanych dystrybutorów zapewniają oryginalne części i wsparcie techniczne. Główni dystrybutorzy to ValinOnline i Leader Hydraulics, którzy oferują zawory i powiązane zestawy uszczelek. Terminy realizacji różnią się w zależności od regionu, ale zazwyczaj wahają się od natychmiastowej dostępności do 2-4 tygodni w przypadku konfiguracji standardowych.
Wersje niestandardowe zaworu zwrotnego RVP-20 z różnymi ciśnieniami pękania lub specjalnymi uszczelnieniami wymagają dłuższego czasu realizacji, zwykle 6-8 tygodni. Zamawiając specyfikacje niestandardowe, należy podać pełne wymagania systemowe, w tym ciśnienie robocze, natężenie przepływu, rodzaj płynu i zakres temperatur. Informacje te pomagają inżynierom firmy HYDAC w zaleceniu optymalnej konfiguracji.
Używane lub odnowione zawory zwrotne RVP-20 pojawiają się na rynkach wtórnych, takich jak eBay, często po niższych cenach. Jednak kupowanie używanych komponentów hydraulicznych niesie ze sobą ryzyko, w tym nieznaną historię serwisową i potencjalne zużycie wewnętrzne. Jeśli ograniczenia kosztowe wymagają uwzględnienia używanych zaworów, kupuj wyłącznie od sprzedawców o potwierdzonej reputacji i poproś o dokumentację testów ciśnieniowych.
Najlepsze praktyki dotyczące integracji zaworu zwrotnego RVP-20
Pomyślna integracja zaworu zwrotnego RVP-20 rozpoczyna się od odpowiedniego zaprojektowania systemu. Oblicz rzeczywiste natężenia przepływu i spadki ciśnienia, aby mieć pewność, że zawór nie będzie powodował nadmiernego oporu w obwodzie. Zawór działa najlepiej, gdy przepływ utrzymuje się poniżej 80% maksymalnej wydajności, zapewniając margines na skoki ciśnienia i wahania temperatury.
Zainstaluj filtr odpowietrzający lub odpowietrzający w systemach, w których może wystąpić przedostanie się powietrza. Uwięzione powietrze może uniemożliwić prawidłowe zamknięcie zaworu zwrotnego RVP-20 i z czasem spowodować uszkodzenie kawitacyjne. Umieszczenie zaworu tak, aby umożliwić unoszenie się i ucieczkę pęcherzyków powietrza, poprawia wydajność i trwałość.
W przypadku stosowania wielu zaworów zwrotnych RVP-20 w obwodach równoległych należy zapewnić zrównoważony rozkład przepływu. Niewielkie różnice w ciśnieniu pękania pomiędzy zaworami mogą powodować nierównomierne obciążenie, zmniejszając skuteczność układu równoległego. Rozważ użycie dopasowanych zestawów z tej samej partii produkcyjnej do zastosowań krytycznych.
Monitoruj zawór zwrotny RVP-20 podczas pierwszego uruchomienia i przekazania do eksploatacji systemu. Uważaj na nietypowy hałas, nadmierne ciepło lub nieoczekiwane odczyty ciśnienia, które mogą wskazywać na problemy z instalacją lub niezgodne warunki pracy. Wczesne wykrycie problemów zapobiega uszkodzeniu zaworu i innych elementów systemu.
Zrozumienie ograniczeń i rozważań
Chociaż zawór zwrotny RVP-20 doskonale sprawdza się w wielu zastosowaniach, świadomość jego ograniczeń zapobiega niewłaściwemu zastosowaniu. Zawór nie jest przeznaczony do pracy cyklicznej z dużą częstotliwością, gdzie stożek otwiera się i zamyka wiele razy na minutę. Taka eksploatacja przyspiesza zużycie i może spowodować przedwczesną awarię. W przypadku zastosowań wymagających wysokiej częstotliwości należy rozważyć sterowane pilotem zawory zwrotne lub zawory nabojowe zaprojektowane do pracy dynamicznej.
Konstrukcja sprężynowa oznacza, że zawór zwrotny RVP-20 zawsze powoduje pewien spadek ciśnienia podczas przepływu do przodu. W obwodach, w których krytyczna jest minimalna rezystancja, cecha ta musi zostać uwzględniona przy doborze pompy i obliczeniach wydajności systemu. Przy maksymalnym przepływie spadek ciśnienia może osiągnąć 8 barów, co zamienia się w ciepło i marnowaną energię.
Przepływ wsteczny nie powoduje wycieków, gdy zawór działa prawidłowo, ale zanieczyszczenie lub zużycie może pogorszyć szczelność. Systemy wymagające ze względów bezpieczeństwa absolutnego zerowego wycieku mogą wymagać redundantnych zaworów lub alternatywnych technologii uszczelniania. Regularne testy sprawdzają, czy odwrotne uszczelnienie pozostaje skuteczne przez cały okres użytkowania zaworu.
Zawór zwrotny RVP-20 zapewnia działanie czysto mechaniczne, bez sprzężenia zwrotnego położenia lub regulacji podczas pracy. Zastosowania wymagające zmiennego ciśnienia pękania lub zdalnego sterowania wymagają różnych typów zaworów. Zrozumienie tych podstawowych właściwości pomaga dopasować zawór do odpowiednich zastosowań.
Wniosek
Zawór zwrotny RVP-20 służy jako niezawodne rozwiązanie zapobiegające przepływowi zwrotnemu w układach hydraulicznych pracujących przy ciśnieniach do 350 barów i przepływach do 350 litrów na minutę. Jego sprężynująca konstrukcja stożka zapewnia szczelne uszczelnienie wsteczne, zachowując jednocześnie niski spadek ciśnienia do przodu. Kompaktowy format montażu na płycie upraszcza instalację w blokach zaworów i rozdzielaczach.
Zawór ten znajduje szerokie zastosowanie w maszynach mobilnych, automatyce przemysłowej i hydraulice morskiej, gdzie sterowanie kierunkowe ma znaczenie dla bezpieczeństwa i wydajności. Przy prawidłowej instalacji, czystości płynu i okresowych kontrolach zawór zwrotny RVP-20 zapewnia wiele lat bezawaryjnej pracy. Jego ustandaryzowana konstrukcja i szeroka dostępność sprawiają, że jest to praktyczny wybór w przypadku nowych systemów i zastosowań zamiennych.
Wybierając zawór zwrotny do zastosowań hydraulicznych, należy wziąć pod uwagę zawór zwrotny RVP-20 do obwodów o średnim obciążeniu, wymagających niezawodnego zapobiegania przepływowi zwrotnemu. Dopasuj specyfikacje zaworu do wymagań systemu, postępuj zgodnie z wytycznymi dotyczącymi instalacji i utrzymuj właściwy stan płynu, aby zapewnić optymalną wydajność i trwałość.
