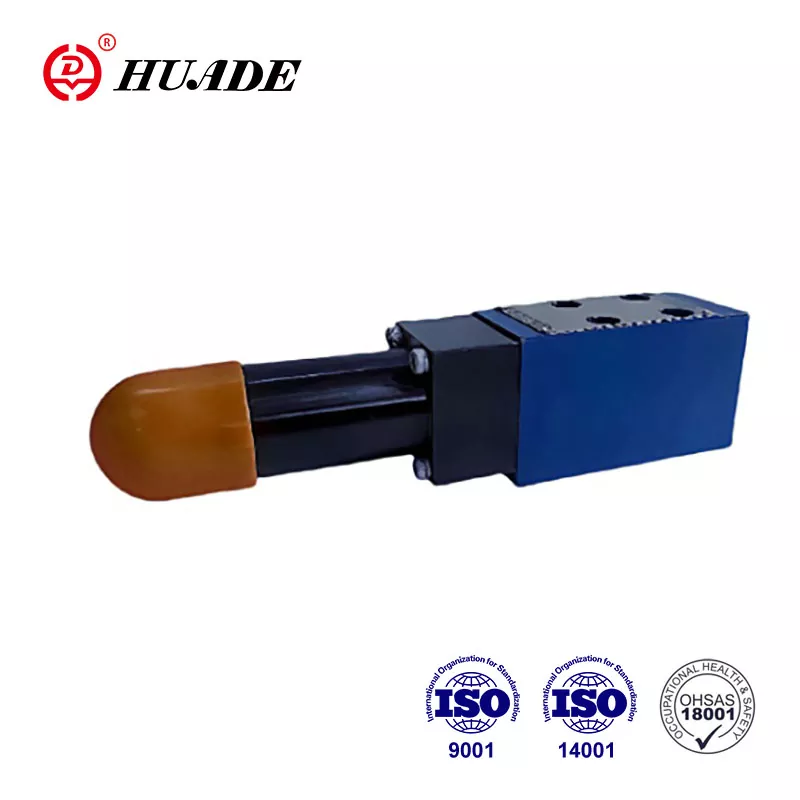

Zawór sekwencyjny ciśnienia DZ 5 DP służy do kierowania oleju do drugiego układu przy ustawionym ciśnieniu.
Dzięki wprowadzeniu zaawansowanej technologii firmy Rexroth, zawory hydrauliczne Huade® są kompatybilne z Rexroth pod względem wydajności i jakości. Cena jest bardziej rozsądna. Fabryka posiada zaawansowany sprzęt produkcyjny i rygorystyczne systemy testowania z całego świata, aby zapewnić doskonałą wydajność produktów.
|
Dane techniczne |
|
|
Ciśnienie wlotowe, przyłącze P, B (X） (MPa) |
do 210; bez zaworu zwrotnego do 31,5 |
|
Ciśnienie wylotowe, przyłącze A (MPa) |
do 31,5 |
|
Przeciwciśnienie, przyłącze T (MPa) |
do 6,0 |
|
Maks. dopuszczalny przepływ (L/min) |
do 30 |
|
Płyny |
Olej mineralny (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|
Zakres lepkości (mm ²/s) |
10 ~ 800 |
|
Zakres temperatury płynu (℃) |
-30 do +80 |
|
Czystość płynu (um) |
Czystość płynu Maksymalny dopuszczalny stopień zanieczyszczenia płynu zgodnie z NAS 1638 klasa 9 |
Cechy:
▶ Do montażu płytowego
▶ Montaż na przednim kołnierzu
▶ 5 zakresów ciśnienia
▶ 4 różne elementy ustawień
. Pokrętło obrotowe
. Tuleja z sześciokątem i kapturkiem ochronnym
. Zamykane pokrętło ze skalą
. Pokrętło obrotowe ze skalą
▶ Opcjonalny zawór zwrotny
▶ Schemat mocowania zgodny z DIN 24 340, forma C dla płyt przyłączeniowych
Aplikacja:
Ten zawór sekwencyjny ciśnienia DZ 5 DP może być szeroko stosowany w układach hydraulicznych maszyn dźwigowych i transportowych, maszyn budowlanych, pojazdów przemysłowych, obrabiarek, statków, metalurgii i innego sprzętu.
1. Przekrój i symbol zaworu sekwencyjnego ciśnienia DZ 5 DP
Zawory typu DZ 5 DP są zaworami sekwencyjnymi o działaniu bezpośrednim. Zawory tego typu składają się zasadniczo z obudowy (1), suwaka sterującego (2), sprężyn (3) i elementu regulującego ciśnienie (4) oraz dodatkowo, jeśli jest to wymagane, zaworu zwrotnego (5).
Ciśnienie, pod jakim zawór przepuszcza olej, ustawia się na elemencie nastawczym ciśnienia (4). Sprężyny (3) utrzymują suwak sterujący (2) w położeniu wyjściowym, a zawór pozostaje zamknięty. Ciśnienie w porcie P przechodzi poprzez wiercenie (6) i strumień (7) do obszaru roboczego suwaka na przeciwległym końcu sprężyn sterujących (3).
Kiedy ciśnienie w porcie P osiągnie ustawioną wartość, szpula porusza się w stronę sprężyny, łącząc port P z portem A.
Sygnał do tego przechodzi wewnętrznie poprzez odwiert (6) z portu P.
Olej przepływa teraz do układu podłączonego do portu A, ale ciśnienie w porcie P nie spada.
Olej pilotowy może być także doprowadzany z zewnątrz poprzez przyłącze B(X).
W zależności od zastosowania zaworu, powrót oleju sterującego może odbywać się zewnętrznie przez port T(Y) lub wewnętrznie.
Aby umożliwić swobodny przepływ powrotny oleju z przyłącza A do przyłącza P, w razie potrzeby można zastosować zawór zwrotny (5).
konstrukcja DZ5DP-3-10B
Symbole DZ 5 DP-10B
