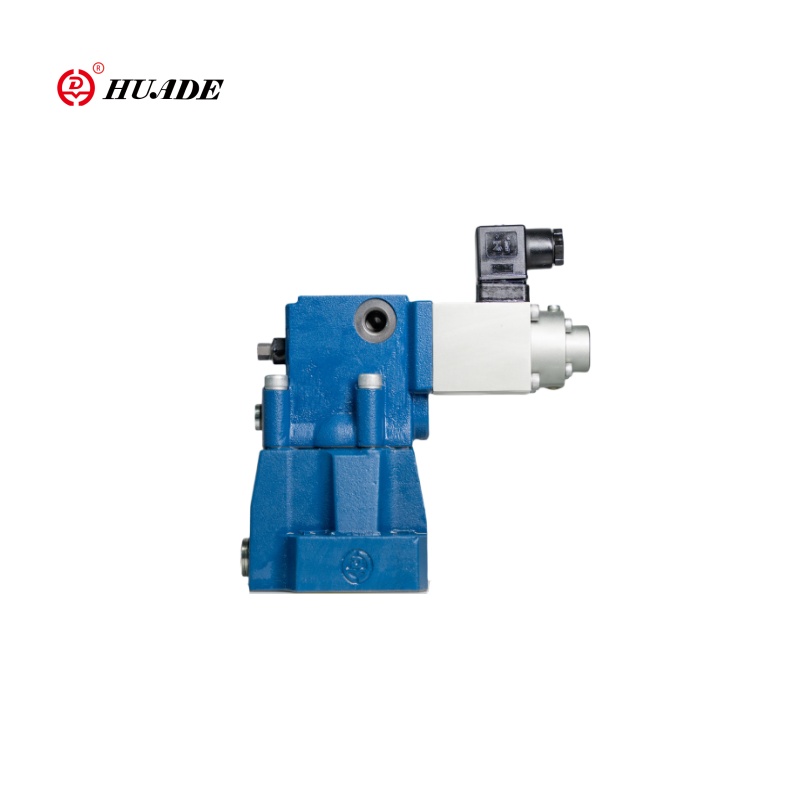

Proporcjonalne zawór zmniejszający ciśnienie DRE

Rodzaje proporcjonalnych ciśnienia Huade DRE są pilotażowymi zaworami zmniejszającymi ciśnienie. Są one używane do zmniejszenia ciśnienia roboczego.

Proporcjonalny zawór zmniejszający ciśnienie DRE zasadniczo składa się z zaworu pilotażowego (1) z proporcjonalnym elektrozaworem (2) zaworem głównym (3) z głównym zespołem szpuli (4), a także opcjonalnego zaworu kontrolnego (5).

Parametr produktu proporcjonalnego zaworu zmniejszającego DRE

Funkcja produktu i zastosowanie proporcjonalnego zaworu zmniejszającego ciśnienie DRE

Cechy:

▶ Opcjonalna Max. Pressure Ochrona

▶ Opcjonalny zawór zwrotny między A i B

▶ Zawór używany do zmniejszenia ciśnienia roboczego

▶ Dla montażu na płycie

▶ Zawór i elektronika z jednego szalki

Aplikacja:

 Proporcjonalny zawór zmniejszający ciśnienie DRE/DREM ma prostą strukturę, wygodną instalację i debugowanie, silną pojemność przepływu, małą utratę ciśnienia, dobrą powtarzalność i liniowość, i jest odpowiednia na okazje o dużym przepływie systemu. Jest szeroko stosowany w narzędzia maszynowe, przemysł lekkich, metalurgii, budownictwie statku, inżynierii, wydobywaniu, lotniczym i innych dziedzinach.

Funkcja i specyficzność zaworu proporcjonalnego zaworu zmniejszającego DRE

Wpisz Dre ...

Ustawienie ciśnienia w porcie A zależy od napięcia obecnego na proporcjonalnych elektromagnesach (2).

W spoczynku, bez ciśnienia w porcie B, sprężyna trzyma główną szpulę (4) w pozycji początkowej. Połączenie od B do A jest zamknięte, dlatego uniknie skok start-up.

Ciśnienie w porcie A działa poprzez połączenie na obszarze głównej szpuli.

Olej pilotażowy jest pobierany z portu A (NS 10) lub portu B (NS 20,30) i przechodzi przez połączenie ze stałym sterownikiem przepływu, który utrzymuje stałą przepływu oleju pilotażowego niezależnie od kropli ciśnienia między portem a i B. ze stałego kontrolera przepływu przepływ oleju pilotażowego przechodzi do komory sprężynowej, przez dwa połączenia, przez wiązanie siedziska w porcie y i stamtąd w linii spustowej.

Ciśnienie wymagane w porcie A jest zdefiniowane na odpowiednim wzmacniaczu.

Symbole proporcjonalnego zaworu zmniejszającego dre
