Widziałeś kiedyś pracę śmieciarki i zastanawiałeś się:„Skąd wie, że najpierw trzeba podnieść pojemnik, a potem idealnie go przechylić?”A może widziałeś roboty fabryczne pracujące w doskonałej kolejności i pomyślałeś:„Co sprawia, że są tak skoordynowani?”
Odpowiedź może Cię zaskoczyć – często jest to proste, ale genialne urządzenie zwane zaworem sekwencyjnym ciśnienia. Pod koniec tego przewodnika dokładnie zrozumiesz, w jaki sposób te „mechaniczne mózgi” zapewniają płynne działanie naszego świata.

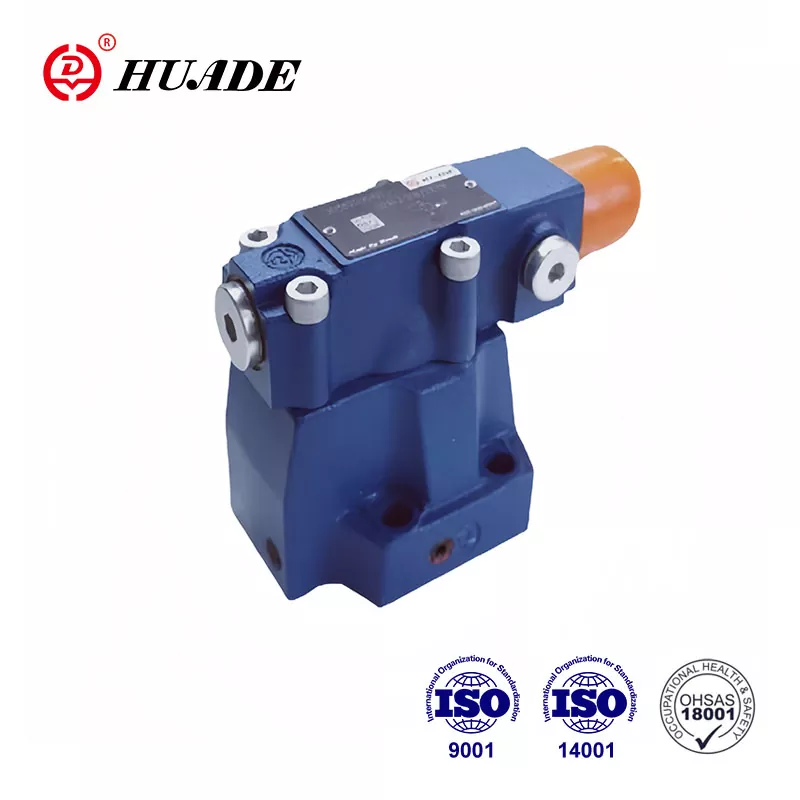

Co to jest zawór sekwencyjny ciśnienia? (Prosta odpowiedź)
Zawór sekwencyjny ciśnienia (częśćzawór regulacji ciśnieniasystemy) jest jakinteligentne sygnalizatory świetlne dla układów hydraulicznych. Podobnie jak sygnalizacja świetlna kontroluje, kiedy samochody mogą jechać, tak ten zawór kontroluje, kiedy różne części maszyny mogą zacząć działać.
Oto kluczowa idea:Pozostaje zamknięty (czerwone światło), dopóki ciśnienie nie wzrośnie do określonego poziomu, a następnie otwiera się (zielone światło), aby umożliwić przepływ płynu hydraulicznego do następnego elementu. Tworzy to automatyczne sekwencjonowanie bez konieczności stosowania komputerów i elementów sterujących.
Szybki przykład:
Pomyśl o zrobieniu kanapki z masłem orzechowym:
Krok 1:Przygotuj chleb (akcja podstawowa)
Czekać:Upewnij się, że chleb jest prawidłowo ułożony
Krok 2:Dodaj masło orzechowe (czynność dodatkowa)
Zawór sekwencyjny ciśnienia robi to samo w przypadku maszyn - zapewnia całkowite zakończenie kroku 1 przed rozpoczęciem kroku 2.
Dlaczego Twoje maszyny potrzebują zaworów sekwencyjnych ciśnieniowych
Zastanawiasz się, dlaczego nie możemy pozwolić, aby wszystko wydarzyło się na raz? Oto dlaczego właściwa kolejność ma znaczenie:
Bez kontroli sekwencji panowałby chaos. Wyobraź sobie, że skrzynia biegów Twojego samochodu próbowała zmieniać biegi, gdy silnik jeszcze się uruchamiał, lub gdyby drukarka 3D zaczęła drukować, zanim łóżko się nagrzało. Dokładnie to dzieje się w układach hydraulicznych bez odpowiedniej kolejności.
Uzasadnienie biznesowe (dlaczego inżynierowie je uwielbiają):
Wymagany zerowy prąd- Działa w środowiskach wybuchowych, w których zawodzi elektronika
Kuloodporna niezawodność- Mniej części oznacza mniej awarii (typowa żywotność: ponad 10 lat)
Oszczędności- Może zastąpić systemy PLC o wartości 5000 USD zaworem o wartości 200 USD
Prostota konserwacji- Większość techników może je serwisować za pomocą podstawowych narzędzi
Prawdziwe pytanie:Czy wolisz zaufać programowi komputerowemu czy prostemu urządzeniu mechanicznemu w brudnym środowisku pod wysokim ciśnieniem? Najbardziej doświadczeni inżynierowie za każdym razem wybierają mechanikę.
Jak działa zawór sekwencyjny ciśnienia?
Zasada działania jest w rzeczywistości dość prosta:
Podstawowy proces:
Rozpoczyna się akcja podstawowa- Zaczyna działać pierwszy cylinder lub silnik
Rośnie ciśnienie- Po zakończeniu pierwszej akcji płyn przestaje się poruszać, a ciśnienie wzrasta
Zawór otwiera się- Gdy ciśnienie osiągnie wartość zadaną (np. 400 PSI), otwiera się zawór sekwencyjny
Rozpoczyna się akcja wtórna- Płyn przepływa do drugiego cylindra lub silnika
Pomyśl o tym jak o tamie na rzece. Tama (zawór sekwencyjny) zatrzymuje wodę, dopóki poziom wody (ciśnienie) nie osiągnie wystarczająco wysokiego poziomu. Następnie otwiera bramy, aby woda mogła spłynąć w dół rzeki.
Kluczowe części (co jest w środku):
Korpus zaworu- Obudowa główna (jak dom)
Wiosna- Ustawia „ciśnienie spustu” (jak zamek drzwi)
Śruba regulacyjna- Twoje pokrętło ciśnienia (jak termostat)
Zewnętrzny port spustowy- Utrzymuje dokładność odczytów (jak otwór nadmiarowy ciśnienia)
Wskazówka:Zewnętrzny spust jest kluczowy – bez niego przeciwciśnienie może oszukać zawór i otworzyć go w niewłaściwym momencie. Zawsze należy określić odpływ zewnętrzny w projekcie systemu.
Typy hydraulicznych zaworów sekwencyjnych: jakiego potrzebujesz?
Zastanawiasz się, jaki rodzaj wybrać? Oto zestawienie, które uchroni Cię przed kosztownymi błędami.
[Porównaj z innymitypy zaworów regulujących ciśnienie]
1. Hydrauliczne zawory bezpośredniego działania
Pomyśl o tym jako:Proste drzwi sprężynowe
Czas reakcji:Błyskawicznie (2-10 milisekund)
Zakres ciśnienia:Typowo do 5000 PSI
Koszt:Przyjazny dla budżetu (50–300 USD)
Najlepsze dla:Mały sprzęt mobilny, aplikacje o szybkim cyklu
Wada:Może być „skokowy” przy wysokich ciśnieniach
2. Sterowane pilotem zawory sekwencyjne ciśnienia
Pomyśl o tym jako:Wyrafinowany system dwustopniowy
Czas reakcji:Wolniej, ale stale (≈100 milisekund)
Zakres ciśnienia:Do ponad 10 000 PSI
Koszt:Wyższa inwestycja (200-1500 USD)
Najlepsze dla:Duże prasy przemysłowe, produkcja precyzyjna
Korzyść:Solidna stabilność w różnych warunkach
Które wybrać?Jeśli potrzebujesz szybkości i prostoty, wybierz działanie bezpośrednie. Jeśli potrzebujesz precyzji i obsługujesz duże przepływy, odpowiedzią będzie sterowanie pilotowe.
Zastosowania zaworów sekwencyjnych ciśnieniowych: gdzie znajdziesz je działające
Ciekawi Cię, gdzie faktycznie działają te zawory? Są wszędzie – prawdopodobnie spotykasz je codziennie, nawet o tym nie wiedząc.
Produkcja i sprzęt przemysłowy
Centra obróbcze CNC:Zamocuj obrabiany przedmiot → rozpocznij cięcie → wycofaj narzędzia
Formowanie wtryskowe:Zamknij formę → wstrzyknij plastik → wysuń część
Prasy hydrauliczne:Umieścić materiał → zastosować nacisk → zwolnić i wyrzucić
Aplikacje do maszyn mobilnych
Śmieciarki:Podnieś kontener → przechyl i wyrzuć → wróć na pozycję
Sprzęt budowlany:Rozłóż podpory → podnieś ładunek → wsuń wysięgnik
Maszyny rolnicze:Podnieś narzędzie → włącz WOM → rozpocznij pracę
Systemy specjalistyczne
Teleskopowe sterowanie cylindrem:Rozciągaj sekcje w odpowiedniej kolejności, aby zapewnić płynne działanie
Wielostopniowe układy hydrauliczne:Koordynuj wiele siłowników bez elektronicznego sterowania
Wzór?Za każdym razem, gdy widzisz sprzęt hydrauliczny pracujący w idealnym porządku, prawdopodobnie za sterami stoi zawór sekwencyjny.
Czym różni się zawór sekwencyjny ciśnienia od innych zaworów?
Łatwo jest pomylić zawory sekwencyjne ciśnieniowe z innymi podobnymi zaworami. Oto jak je rozróżnić.
[Dowiedz się więcej ntfunkcje zaworu nadmiarowego]
Zawór sekwencyjny a zawór nadmiarowy
| Funkcja | Zawór sekwencyjny | Zawór nadmiarowy |
|---|---|---|
| Zamiar | Kontroluje kolejność działań | Chroni system przed wysokim ciśnieniem |
| Stan domyślny | Zamknięte | Zamknięte |
| Kiedy się otworzy | Przy ustawionym ciśnieniu, aby rozpocząć następną akcję | Tylko wtedy, gdy ciśnienie jest zbyt wysokie |
| Gdzie płynie płyn | Do następnego siłownika | Powrót do zbiornika |
Zawór sekwencyjny a zawór redukcyjny
| Funkcja | Zawór sekwencyjny | Zawór redukcyjny |
|---|---|---|
| Stan domyślny | Normalnie zamknięte | Normalnie otwarte |
| Co monitoruje | Ciśnienie wlotowe | Ciśnienie wylotowe |
| Zamiar | Rozpocznij następną operację | Ogranicz ciśnienie za zaworem |
Przewodnik po wyborze hydraulicznego zaworu sekwencyjnego: Zrób to dobrze za pierwszym razem
Masz dość zgadywania, który zawór będzie działał? Oto proces wyboru krok po kroku:
Krok 1: Poznaj swoje wymagania systemowe
Maksymalne ciśnienie w układzie:Zawór musi wytrzymać ciśnienie o 25% wyższe od najwyższego ciśnienia
Natężenie przepływu w obiegu wtórnym:Oblicz potrzebne GPM (zawór musi wytrzymać 20% więcej)
Wymagana dokładność:±50 PSI do użytku ogólnego, ±10 PSI do prac precyzyjnych
Potrzeby czasu reakcji:Szybki (<50ms) lub stabilny (>100ms)
Krok 2: Kontrola rzeczywistości środowiskowej
Zadaj sobie następujące pytania:
Jaki jest zakres temperatur? (Standardowe uszczelnienia działają w zakresie od -10°F do +200°F)
Jak brudne jest środowisko? (Rozważ odporność na zanieczyszczenia)
Jaki rodzaj płynu hydraulicznego? (Ropa naftowa, syntetyczna, biopochodna?)
Jakieś obawy związane z atmosferą wybuchową? (Może wymagać specjalnych certyfikatów)
Krok 3: Oblicz rozmiar zaworu
Prosty wzór na przepustowość:
Wymagane Cv = natężenie przepływu (GPM) ÷ √ (spadek ciśnienia na zaworze)
Przykład:Przepływ wtórny 20 GPM przy dostępnym spadku ciśnienia 100 PSI Cv = 20 ÷ √100 = 2,0
Wskazówka:Zawsze dobieraj zawór o 20-30% większy niż obliczono, aby uniknąć pracy z maksymalną wydajnością.
Wskazówki dotyczące instalacji zaworu sekwencyjnego ciśnienia: unikaj kosztownych błędów
Gotowy do instalacji, ale martwisz się, że coś źle zrobisz? Postępuj zgodnie z tymi sprawdzonymi w praktyce wskazówkami:
Krytyczne parametry konfiguracji
Obliczanie ciśnienia zadanego:Obciążenie podstawowe + margines bezpieczeństwa 50-100 PSI
Koordynacja zaworu nadmiarowego:Ustawić zawór nadmiarowy na 150-200 PSI powyżej zaworu sekwencyjnego
Zewnętrzne przyłącze spustowe:Zawsze podłączaj do zbiornika (nigdy nie podłączaj tego portu!)
Orientacja montażowa:Postępuj zgodnie ze specyfikacjami producenta (zwykle dowolna pozycja OK)
Sekwencja instalacji, która działa
Kontrola przed instalacją:Sprawdź wszystkie porty i połączenia
Zamontuj zawór:Użyj odpowiednich specyfikacji momentu obrotowego (zwykle 15-25 ft-lbs dla złączek)
Ustawić ciśnienie początkowe:Zacznij od niskiego poziomu, podczas testowania reguluj w górę
Cykl testowy:Wykonaj kilka pełnych cykli przed ostateczną regulacją
Dostosuj:Dostosuj ustawione ciśnienie, aby uzyskać optymalną wydajność
Typowy błąd nowicjusza:Ustawiono początkowo zbyt wysokie ciśnienie. Zawsze zaczynaj od niskiego poziomu i zwiększaj go – łatwiej jest zwiększyć ciśnienie niż naprawiać uszkodzony sprzęt.
Rozwiązywanie problemów z zaworem sekwencyjnym: szybko rozwiązuj problemy
System nie ma prawidłowej kolejności? Oto plan diagnostyczny:
Problem nr 1: Nie można rozpocząć działania dodatkowego
Objawy:Główny cylinder kończy skok, ale wtórny nigdy się nie aktywuje
Szybka diagnoza:Sprawdź manometr układu po zakończeniu skoku głównego
Rozwiązania (w kolejności prawdopodobieństwa):
Niższe ciśnienie nastawy zaworu sekwencyjnego
Usunąć zablokowaną linię odpływową
Wymień słabą lub uszkodzoną sprężynę
Sprawdź, czy zawór nadmiarowy nie otwiera się zbyt wcześnie
Problem nr 2: Przedwczesna aktywacja wtórna
Objawy:Obydwa działania starają się odbywać jednocześnie
Przyczyny pierwotne:Ustawić zbyt niskie ciśnienie LUB nieoczekiwane skoki ciśnienia
Napraw strategię:Zwiększaj ustawione ciśnienie o 25 PSI, aż do uzyskania właściwej sekwencji
Problem nr 3: Nieprawidłowa lub głośna praca
Co usłyszysz/zobaczysz:Drganie, wibracje, nieregularna jazda na rowerze
Typowi podejrzani:Zanieczyszczony płyn, powietrze w układzie, zużyte elementy wewnętrzne
Plan działania:
Sprawdź czystość płynu (powinna wynosić ISO 18/16/13 lub lepsza)
Odpowietrz powietrze ze wszystkich najwyższych punktów
Jeśli problemy nie ustąpią, zregeneruj lub wymień zawór
Awaryjna wskazówka diagnostyczna:Jeśli tracisz czas na produkcję, tymczasowo omiń zawór sekwencyjny i podczas zamawiania części obsługuj się ręcznie.
Konserwacja zaworu sekwencyjnego ciśnienia: zmaksymalizuj swoją inwestycję
Chcesz uniknąć nieoczekiwanych przestojów? Poniższe strategie konserwacji pozwolą Twoim zaworom działać przez dziesięciolecia:
90-dniowa procedura inspekcji
Kontrola wizualna:Poszukaj wycieków zewnętrznych, korozji, luźnych złączek
Weryfikacja ciśnienia:Upewnij się, że ustawione ciśnienie nie uległo zmianie (tolerancja ± 25 PSI)
Analiza płynów:Sprawdź poziom zanieczyszczeń i stan płynu
Liczenie cykli:Śledź operacje w celu planowania konserwacji predykcyjnej
Coroczne zadania konserwacyjne
Kompletne płukanie systemu:Wymień filtry i płyn hydrauliczny
Kalibracja zaworu:Zresetuj ciśnienia do oryginalnych specyfikacji
Kontrola uszczelnienia:Sprawdź zużycie, zanim nastąpi katastrofalna awaria
Testowanie wydajności:Sprawdź czas reakcji i dokładność ciśnienia
Rzeczywistość budżetu utrzymania:Wydawanie 200 dolarów rocznie na konserwację zapobiegawczą zazwyczaj pozwala zaoszczędzić ponad 2000 dolarów na naprawach awaryjnych i stratach produkcyjnych.
Inteligentna wskazówka dotycząca konserwacji:Zachowaj skonfigurowany i gotowy zawór zapasowy. Gdy pojawią się problemy, wymień zawory i odbuduj uszkodzoną jednostkę w trybie offline – minimalny czas przestoju, maksymalna produktywność.
Trendy w technologii zaworów sekwencyjnych: co będzie dalej
Zastanawiasz się, czy zawory sekwencyjne staną się przestarzałe? Oto, co wiedzą znawcy branży:
Integracja inteligentnego zaworu sekwencyjnego
Czujniki Internetu Rzeczy:Monitoruj cykle, temperaturę i dryf ciśnienia
Analityka predykcyjna:AI przewiduje awarie z 30-60-dniowym wyprzedzeniem
Zdalna diagnostyka:Sprawdź stan zaworu na swoim telefonie
Rzeczywistość kosztowa:Inteligentne zawory kosztują 2-3 razy więcej, ale mogą obniżyć koszty konserwacji o 40%
Zaawansowane materiały i konstrukcja
Technologia nanopowłoki:Wydłuża żywotność uszczelki o 300-500%
Kompozytowe korpusy zaworów:Mniejsza waga, lepsza odporność na korozję
Elementy wewnętrzne o niskim współczynniku tarcia:Zmniejsza straty energii o 15-25%
Debata elektroniczna kontra mechaniczna
Zalety sterowania elektronicznego:Bezstopniowo programowalne, precyzyjne, bogate w dane
Zalety zaworu mechanicznego:Nie wymaga programowania, działa bez zasilania, prostsze rozwiązywanie problemów
Rzeczywistość branżowa:Nawet w miarę postępu elektroniki mechaniczne zawory sekwencyjne utrzymują duży udział w rynku:
Aplikacje wrażliwe na koszty
Niebezpieczne środowiska
Odległe lokalizacje bez niezawodnego zasilania
Proste systemy, w których elektronika dodaje niepotrzebnej złożoności
Konkluzja:Zawory sekwencyjnego ciśnienia nigdzie się nie wybierają — ewoluują, aby być mądrzejszymi, zachowując jednocześnie niezawodność mechaniczną.
Twoje kolejne kroki: wykorzystanie tej wiedzy w praktyce
Chcesz określić, zainstalować lub rozwiązać problem z sekwencyjnym zaworem ciśnieniowym? Oto Twój plan działania:
Dla projektantów systemów:
Oblicz swoje wymaganiakorzystając z podanych wzorów wymiarowych
Wybierz typ zaworuw oparciu o wymagania dotyczące szybkości i precyzji
Określ odpływ zewnętrzny- nie pozwalaj wykonawcom na oszczędzanie na tym
Zaplanuj dostęp do regulacji- technicy podziękują ci później
Dla zespołów konserwacyjnych:
Rozpocznij tę 90-dniową procedurę inspekcjinatychmiast
Magazynowanie typowych części zamiennych(sprężyny, uszczelki, śruby regulacyjne)
Dokumentuj aktualnie ustawione ciśnieniazanim odpłyną
Operatorzy pociągówrozpoznawać wczesne sygnały ostrzegawcze
Dla osób rozwiązujących problemy:
Zawsze najpierw sprawdź podstawy- ciśnienie, poziom płynu, stan filtra
Trzymaj manometr pod rękądo szybkiej diagnostyki
Pamiętaj o zasadzie drenażu zewnętrznego- naprawia 60% problemów z zaworami sekwencyjnymi
Masz pytania dotyczące konkretnego zastosowania?Większość producentów zaworów oferuje bezpłatną pomoc techniczną w zakresie zastosowań – skorzystaj z ich wiedzy specjalistycznej.
Ostatnia myśl:Najlepszy zawór sekwencyjny to taki, który jest odpowiednio wybrany, prawidłowo zainstalowany i regularnie konserwowany. Opanuj te podstawy, a nigdy więcej nie będziesz mieć tajemniczych problemów z sekwencjonowaniem.
