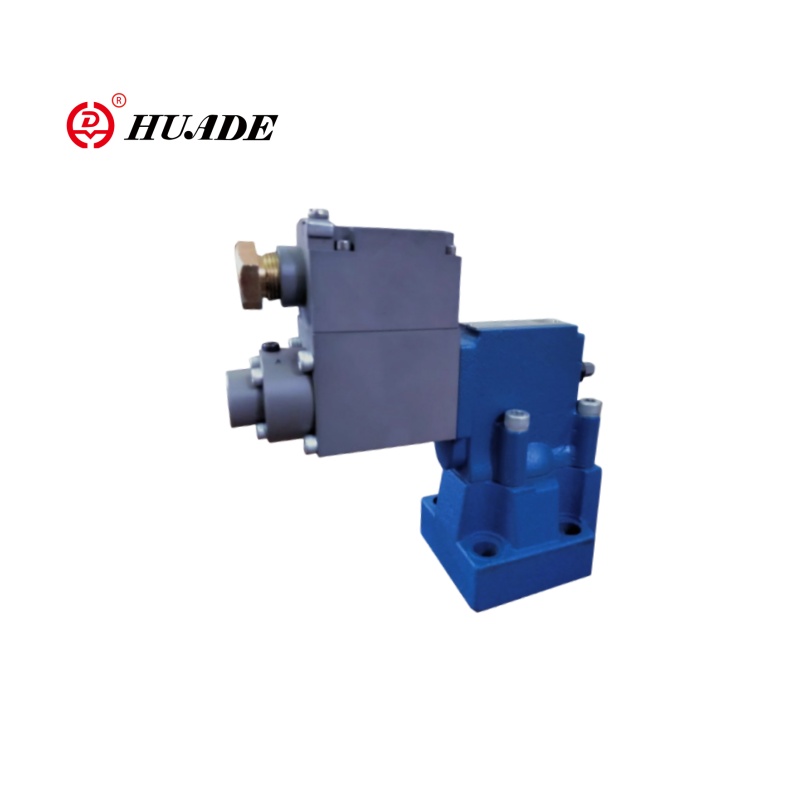

Odporna na eksplozję zawór odciążenia ciśnieniowego DBE

Seria DBE odpornej na eksplozję to elektrycznie kontrolowany zawór regulacyjny ciśnienia zaprojektowany dla łatwopalnych i wybuchowych środowisk, z precyzyjną regulacją proporcjonalną i bezpieczną cechą odporną na eksplozję. Proporcjonalny zawór pomocy dbe ma wbudowaną mechaniczną funkcję pomocy awaryjnej, automatycznie przełącz się na bezpieczne ciśnienie, gdy zasilanie jest wyłączone. A powłoka odporna na zużycie na zaworze rdzeniowym może przedłużyć żywotność.

Parametr produktu odpornego na eksplozję zaworu zwolnienia ciśnienia DBE

Funkcja produktu i zastosowanie odpornej na eksplozję zaworu zwolnienia ciśnieniowego DBE

Cechy:

-Montaż płytki:

- Wzór przenoszenia do DIN 24 340 Form E i ISO 6264

- do instalacji w kolektora

- 4 oceny ciśnienia

- Max. Ograniczenie ciśnienia, opcjonalne

- Typ wzmacniacza VT-2000 (należy zamówić osobno)

Aplikacja:

Odporny na eksplozję zawór pomocy ciśnieniowej DBE może być stosowany do wiercenia platformy wydmuchiczowej (BOP), narzędzi do otworu, stacje kompresyjne gazu ziemnego, górnicze nośniki hydrauliczne, maszyny do osłony, sprzęt do ekstrakcji gazu, sprzęt do wiercenia głębinowego i eksplozji.

Przykład:

Odporny na eksplozję PLC → Proporcjonalny wzmacniacz odporny na eksplozję → Zawór DBE → Hydrauliczny siłownik

                                         ↑

                  Odporny na eksplozję czujnik ciśnienia (sprzężenie zwrotne)

Funkcja i konfiguracja odpornej na eksplozję zaworu zwolnienia ciśnienia DBE

Odporny na eksplozję zawór pomocy ciśnieniowej DBE to pilotażowy zawór odciążenia ciśnienia. Służy do ciągłego ustawiania ciśnienia w układach hydraulicznych za pomocą sygnału elektrycznego.

Zasadniczo zawory te składają się z zaworu pilotażowego (1) z proporcjonalnym elektromagnesem (2) i zaworem głównym (3) z główną wkładką szpuli (4).

Typ HD-DBE ... FB

Limit ciśnienia jest w stosunku do wartości prądu elektrycznego i ustawiona przez proporcjonalny elektromagnes (2). Ciśnienie systemowe jest stosowane do głównej szpuli (4). W tym samym czasie ciśnienie jest stosowane do obciążenia sprężynami głównej szpuli (4) i pilotażowego Poppet (6) przez otwór (5) na zaworze pilotowym (1). Jeśli siła hydrauliczna przekracza siłę elektromagnesu, otwiera się pilotażowy poppet (6). Pilotowy płyn może spływać z powrotem do zbiornika i spadku ciśnienia spowodowanego przez otwory wpływ na główną szpulę (4). Następnie główna szpula (4) otwiera kanał od pompy do zbiornika.

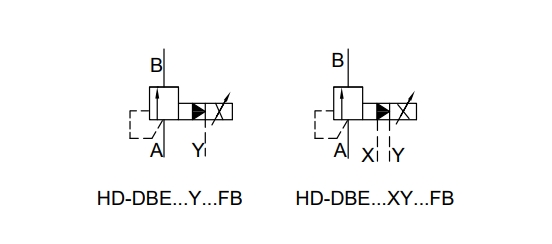

Symbol Odporna na eksplozję zawór odciążenia ciśnieniowego DBE
