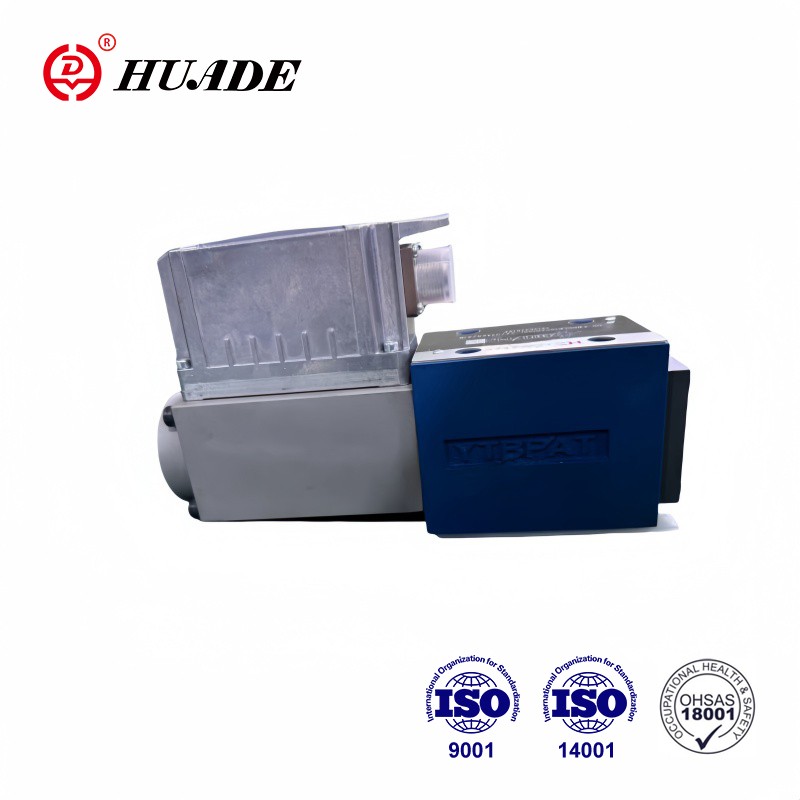

Proporcjonalny zawór serwo 4wpeh-2x

Ten zawór 4WRPEH-2X to proporcjonalny zawór proporcjonalny z zintegrowanym kontrolerem osi cyfrowej i interfejsem Fieldbus. Istnieją dwa rozmiary, a mianowicie rozmiar 6 i rozmiar 10. 4WRPEH-2X jest zamontowany na płycie. Zintegrowane elementy elektroniczne 4WRPEH-2X porównują określone wartości kontrolne z rzeczywistymi wartościami pozycji. Proporcjonalna zawór serwomechanizmu Huade zdobył wielką reputację wśród swoich klientów ze względu na wysoką wydajność i niższą cenę.

Parametr produktu proporcjonalnego zaworu serwo 4wrpeh-2x

Funkcje produktu i zastosowanie proporcjonalnego zaworu serwomechanizmu 4wrpeh-2x

Cechy:

▶ Bezpośrednie kontrolowane zawory Contro1 NG6 i NG10 z tłokiem sterującym jakości serwomechanizmu i rękawem

▶ Jednostronny operacja, 4/4 pozycji bezpiecznej awarii w wyłączonej pozycji

Stan : schorzenie:

-Zintegrowana funkcja kontroli osi cyfrowej (IAC-R) dla:

● Kontrola przepływu objętości

● Kontrola pozycji

● Kontrola ciśnienia

● Funkcja P/Q.

● Uwolnienie pozycji/ciśnienia i pozycji/

Przepisy dotyczące energii:

● Funkcjonalność NC (możliwe działanie samodzielne)

-analogowe i cyfrowe interfejsy dla wartości docelowych i rzeczywistych

● 4 x czujniki analogowe (+/- 10 V lub 4..20 mA) lub

● System pomiaru długości 1 x (1 VSS lub SSI) i 2 analogowe

Czujniki:

-Ustanowicie ustawowe/rzeczywiste informacje zwrotne analogowe (prąd lub napięcie) lub przez Fieldbus

- wejścia/wyjścia analogowe/cyfrowe konfigurowalne

- Opcjonalny Canopen, Modbus, Ethernet/IP, Ethercat i Profinet i inne protokoły magistrali mogą być używane z głównym nurtem PLC, kontrolerów, komunikacją komputerową Orupper

Aplikacja:

Funkcją proporcjonalnego zaworu serwomechanizmu 4WRPEH-2X polega na tym, że zintegrowane komponenty elektroniczne porównują określone wartości kontrolne z rzeczywistymi wartościami pozycji.

Sekcja i symbol proporcjonalnego zaworu kierunkowego 4wrke-3x

Struktura:

Zawory obejmują głównie:

▷ Bezpośrednio kontrolowany zawór sterujący z tłokiem sterującym i rękawem jakości serwomechanizmu (1)

Proporcjonalny elektromagnet z sprzężeniem zwrotnym przemieszczenia rdzenia zaworu (2)

▷ Zintegrowany kontroler osi cyfrowej z analogowymi i cyfrowymi interfejsami czujników oraz połączeniem Fieldbus (3)

Funkcja zaworu:

W przypadku odchylenia kontrolnego cewka jest aktywowana. Z powodu zmian siły magnetycznej cewki. Rdzeń zaworu Contro1 będzie odporny na sprężynę do regulacji. Udar szpuli zaworowej i nad obecnym obszarem przekroju. Bezpośrednio proporcjonalne do sygnału instrukcji. Gdy wartość kontroli wstępnej wynosi 0, element elektroniczny. Dostosuj rdzeń zaworu sterującego, aby oprzeć się sile sprężyny i przenieś ją do położenia środkowego. W nieaktywnym stanie sprężyna napędza rdzeń zaworu do umieszczenia

Jest w bezpiecznej pozycji.

-Kontroler osi ruchu implementuje następujące funkcje sterowania

• Kontrola przepływu objętości

• Kontrola pozycji

• Kontrola ciśnienia/siły

• Uwolnienie pozycji/ciśnienia i kontroli pozycji/siły

- Wartość polecenia może być wprowadzana przez interfejs analogowy (x1) lub wejść przez interfejs magistrali x4

-Rzeczywista wartość można odczytać za pośrednictwem interfejsu analogowego (x1) lub uzyskania za pośrednictwem interfejsu magistrali x4

- Parametry sterowania można ustawić za pośrednictwem magistrali

-Diagnostyka Fault

Zintegrowane komponenty elektroniczne umożliwiają kontrolę w następujących warunkach uszkodzenia, cewka traci moc, a rdzeń zaworu sterującego powraca do bezpiecznej pozycji awarii.

• Awaria zasilania

• Warstwu czujnika przemieszczenia rdzenia zaworu Otwarte obwód

• Awaria komunikacji

• Wadość obwodu otwartego sygnału poleceń 4-20MA

• Zewnętrzne nieprawidłowe działanie czujnika przemieszczenia

• Zewnętrzne nieprawidłowe działanie czujnika przemieszczenia
