Gdzie jest test zaworu ciśnieniowego

Te urządzenia zabezpieczające są wszędzie – w podgrzewaczu wody w domu, w fabrykach, elektrowniach i zakładach chemicznych. Ale oto ważne pytanie: gdzie dokładnie testujemy te urządzenia ratujące życie?

Przyjrzyjmy się każdej z tych lokalizacji testowych i dowiedzmy się, kiedy i dlaczego stosowana jest dana metoda.

Testy fabryczne: od czego wszystko się zaczyna

Co się dzieje w fabryce?

Zanim jakikolwiek zawór ciśnieniowy opuści producenta, przechodzi przez tak zwany test akceptacji fabrycznej (FAT). Potraktuj to jak egzamin końcowy przed ukończeniem szkoły.

Podczas testów fabrycznych technicy sprawdzają:

• Czy zawór otwiera się przy właściwym ciśnieniu?
• Czy zamyka się prawidłowo przy spadku ciśnienia?
• Czy są jakieś nieszczelności, gdy powinien być zamknięty?
• Czy korpus zaworu jest wystarczająco mocny, aby spełnić swoje zadanie?

Testowanie warsztatowe: podejście głębokiego nurkowania

Co to jest testowanie warsztatowe?

Testy warsztatowe, zwane także „testami na stanowisku badawczym”, oznaczają wymontowanie zaworu z jego normalnego położenia i przewiezienie go do specjalnego ośrodka badawczego. To jakby zabrać samochód do warsztatu mechanika, zamiast kazać mu zająć się nim na podjeździe.

Testowanie na miejscu: Testowanie miejsca, w którym zawór jest zamontowany

Co to są testy na miejscu (in-situ)?

Testowanie na miejscu oznacza sprawdzenie zaworu, gdy jest on jeszcze zainstalowany w systemie. To tak, jakby lekarz sprawdzał twoje serce stetoskopem, zamiast przeprowadzać operację.

Rodzaje testów na miejscu

Testowanie ręczne:Niektóre zawory mają małą dźwignię lub przycisk, który operator może nacisnąć, aby ręcznie otworzyć zawór. Jest to najprostszy test, ale nie określa dokładnego ciśnienia potrzebnego do otwarcia zaworu.

Testowanie sprężyn mechanicznych:Specjalne wyposażenie naciska na mechanizm sprężynowy zaworu, aby sprawdzić, ile siły potrzeba do otwarcia zaworu. Metoda ta jest bardzo dokładna i zautomatyzowana.

Testowanie ciśnienia gazu:Technicy podłączają małą butlę ze sprężonym gazem, aby wymusić otwarcie zaworu. Ta metoda jest prosta, ale wymaga wykwalifikowanych operatorów, aby uzyskać dokładne wyniki.

Systemy zautomatyzowane:Nowoczesne systemy sterowane komputerowo mogą automatycznie testować zawory, rejestrować wszystkie dane cyfrowo, a nawet wysyłać raporty do chmury.

Testowanie online: przyszłość testowania zaworów

Testowanie online oznacza sprawdzanie działania zaworu, podczas gdy system nadal działa normalnie. To najnowsze i najbardziej zaawansowane podejście.

Jak działają testy online

Specjalne czujniki i systemy komputerowe stale monitorują:

• Poziomy ciśnienia w całym systemie
• Małe zmiany w położeniu zaworu
• Zmiany temperatury, które mogą mieć wpływ na działanie zaworu
• Wibracje, które mogą wskazywać na problemy

Gdzie znaleźć punkty testowe dla różnych typów zaworów

Przemysłowe zawory bezpieczeństwa

Większość przemysłowych ciśnieniowych zaworów bezpieczeństwa ma przyłącza testowe z boku korpusu zaworu. Wyglądają jak małe gwintowane otwory, do których technicy mogą podłączyć sprzęt testujący. Niektóre systemy mają również specjalne kołnierze testowe na rurociągach w pobliżu zaworu.

Zawory do podgrzewaczy wody w domu

Zawór nadmiarowy ciśnienia w podgrzewaczu wody w domu ma zwykle małą dźwignię na górze lub z boku. Można ręcznie podnieść tę dźwignię, aby sprawdzić, czy zawór się otwiera (ale należy zachować ostrożność – wypłynie gorąca woda!).

Zawory systemu HVAC

Układy grzewcze i chłodnicze często wyposażone są w specjalne zawory równoważące z dwoma króćcami testowymi – jednym w kolorze czerwonym i jednym w kolorze niebieskim. Pomagają one technikom zmierzyć różnice ciśnień na zaworze.

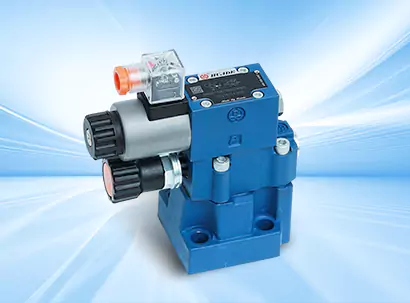

Zawory układu hydraulicznego

Ciężkie maszyny i układy hydrauliczne mają samouszczelniające się punkty testowe, do których technicy mogą podłączyć manometry bez utraty płynu hydraulicznego.

Metody testowania: co właściwie jest sprawdzane

Kontrola wizualna: pierwszy krok

Przed rozpoczęciem jakichkolwiek testów technicy dokładnie oglądają zawór, sprawdzając, czy:

• Pęknięcia lub uszkodzenia korpusu zaworu
• Rdza lub korozja
• Luźne połączenia
• Zanieczyszczenia lub nagromadzenie wokół zaworu
• Prawidłowy montaż i wsparcie

Próba ciśnieniowa: wydarzenie główne

Najważniejszym testem jest sprawdzenie „ciśnienia zadanego” – czyli dokładnego ciśnienia, przy którym zawór powinien się otworzyć. Technicy stopniowo zwiększają ciśnienie i dokładnie mierzą, kiedy zawór zaczyna się otwierać.

Test szczelności: Sprawdzanie uszczelnienia

Po zamknięciu zawory ciśnieniowe nie powinny przeciekać. Technicy sprawdzają to, przykładając ciśnienie poniżej wartości zadanej i mierząc wszelkie wycieki. Nawet małe nieszczelności mogą powodować marnowanie energii i wskazywać na przyszłe problemy.

Testowanie czasu reakcji

Jak szybko otwiera się zawór, gdy ciśnienie staje się zbyt wysokie? Ma to kluczowe znaczenie dla bezpieczeństwa – wolno reagujący zawór może nie zapobiec uszkodzeniu sprzętu.

Zasady bezpieczeństwa dotyczące testowania zaworów ciśnieniowych

Przed testowaniem

• Zablokuj system:Upewnij się, że nikt nie może przypadkowo uruchomić systemu podczas testowania
• Bezpieczne rozprężanie:Zmniejszaj ciśnienie stopniowo i bezpiecznie
• Ochrona przed zużyciem:Niezbędne są okulary ochronne, rękawice i inny sprzęt ochronny
• Skorzystaj z przeszkolonego personelu:Tylko wykwalifikowani technicy powinni testować zawory ciśnieniowe

Podczas testowania

• Nigdy nie otwieraj całkowicie dużych zaworów:Jeśli to możliwe, stosuj testy „mikro-liftingu”, aby uniknąć uszkodzeń
• Mają wyłączenie awaryjne:Zawsze miej sposób na szybkie zatrzymanie testu, jeśli coś pójdzie nie tak
• Monitoruj stale:Obserwuj manometry i słuchaj niezwykłych dźwięków

Po przetestowaniu

• Dokumentuj wszystko:Zapisz wszystkie wyniki testów i wszelkie znalezione problemy
• Przywróć bezpiecznie:Upewnij się, że zawór i system zostały prawidłowo zmontowane
• Sprawdź działanie:Przed oddaniem urządzenia do serwisu dokładnie sprawdź, czy wszystko działa prawidłowo

Standardy branżowe: przestrzeganie zasad

Standardy ASME

Amerykańskie Stowarzyszenie Inżynierów Mechaników (ASME) ustala zasady bezpieczeństwa zbiorników ciśnieniowych i kotłów w Stanach Zjednoczonych. Wymagają:

• Regularne testowanie co 1-5 lat, w zależności od zastosowania
• Specyficzne procedury testowe i dokumentacja
• Ciśnienia robocze 3-10% poniżej ciśnienia ustawionego na zaworze

Standardy API

Amerykański Instytut Naftowy (API) koncentruje się na bezpieczeństwie przemysłu naftowego i gazowego. Polecają:

• Przeglądy eksploatacyjne co 5-10 lat
• Częstotliwość testowania w oparciu o ryzyko (więcej testów dla zaworów krytycznych)
• Specyficzne procedury dla różnych typów zaworów

Międzynarodowe standardy ISO

Międzynarodowa Organizacja Normalizacyjna (ISO) zapewnia światowe standardy:

• Coroczna rekalibracja dla wielu zastosowań
• Kwartalne ręczne kontrole systemów krytycznych
• Specyficzne wymagania badawcze dla różnych typów zaworów

Różne branże, różne podejścia

Typowe problemy spotykane podczas testowania

Zablokowane zawory

Najczęstszym problemem są zawory, które nie otwierają się prawidłowo z powodu:

• Rdza lub korozja na ruchomych częściach
• Zanieczyszczenia lub brud w mechanizmie zaworu
• Odkładanie się minerałów w wodzie lub innych płynach
• Uszkodzone lub zużyte sprężyny

Źle ustawione ciśnienie

Czasami zawory otwierają się przy niewłaściwym ciśnieniu, ponieważ:

• Sprężyny z czasem osłabły
• Części wewnętrzne uległy zużyciu lub uszkodzeniu
• Zawór został nieprawidłowo wyregulowany podczas montażu
• Zmiany temperatury mają wpływ na materiały

Nieszczelne zawory

Zawory, które przeciekają, gdy powinny być zamknięte, często mają:

• Zużyte lub uszkodzone gniazda, w których zawór się zamyka
• Zanieczyszczenia uniemożliwiające prawidłowe uszczelnienie
• Wypaczone lub skorodowane powierzchnie uszczelniające
• Nieprawidłowa instalacja lub regulacja

Powolna reakcja

Zawory wolno reagujące na zmiany ciśnienia mogą mieć:

• Zaklejone lub skorodowane części ruchome
• Uszkodzone sprężyny lub mechanizmy
• Niewłaściwe smarowanie
• Zanieczyszczenia w korpusie zaworu

Przyszłość testowania zaworów ciśnieniowych

Inteligentne zawory i technologia IoT

Nowoczesne „inteligentne” zawory ciśnieniowe obejmują czujniki i systemy komunikacji, które mogą:

• Stale monitoruj własne wyniki
• Wysyłaj powiadomienia, gdy pojawią się problemy
• Zapisz historię działania do analizy
• Komunikuj się z centralnymi systemami sterowania

Konserwacja predykcyjna

Zamiast testować zawory według ustalonych harmonogramów, nowsze podejścia wykorzystują analizę danych do przewidywania, kiedy potrzebne jest testowanie:

• Monitoruj warunki pracy i działanie zaworu
• Zidentyfikuj wzorce wskazujące na rozwijające się problemy
• Planuj konserwację tylko wtedy, gdy jest to konieczne
• Ogranicz niepotrzebne przestoje i koszty

Zaawansowany sprzęt testujący

Nowe narzędzia testujące sprawiają, że testowanie zaworów jest dokładniejsze i wydajniejsze:

• Wskaźniki cyfrowe z bezprzewodową transmisją danych
• Zautomatyzowane systemy testujące z wbudowanymi funkcjami bezpieczeństwa
• Przenośny sprzęt ułatwiający testowanie na miejscu
• Przechowywanie i analiza danych w chmurze

Wybór odpowiedniego miejsca i metody badania

Pytania, które należy zadać

Podejmując decyzję o tym, gdzie i jak przetestować zawory ciśnieniowe, należy wziąć pod uwagę:

Jak ważny jest zawór?Zawory bezpieczeństwa wymagają dokładniejszych testów niż zawory chroniące wyłącznie sprzęt.

Jaki jest koszt przestoju?Jeśli zatrzymanie systemu kosztuje tysiące za godzinę, testowanie na miejscu ma sens.

Jakich problemów się spodziewasz?Jeśli podejrzewasz uszkodzenia wewnętrzne, badania warsztatowe zapewniają lepszą diagnozę.

Jak często psują się zawory?Systemy, w których występują częste problemy, wymagają częstszych kontroli na miejscu.

Jakie są zagrożenia dla bezpieczeństwa?Zastosowania wysokiego ryzyka mogą wymagać najdokładniejszych testów w warsztacie.

Rozważania dotyczące kosztów

Koszty testowania a koszty awarii

Podczas gdy testowanie zaworów kosztuje, awarie zaworów kosztują znacznie więcej:

• Naprawy awaryjne podczas nieplanowanych przestojów
• Uszkodzenie sprzętu na skutek nadciśnienia
• Utrata produkcji w czasie przestoju
• Incydenty związane z bezpieczeństwem i kary regulacyjne
• Koszty oczyszczania środowiska

Porównanie metod testowania

Testowanie fabryczne:Niski koszt na zawór, duża pewność, ale tylko w przypadku nowych zaworów.

Testowanie warsztatowe:Wysokie koszty ze względu na przestoje, ale najdokładniejsza diagnoza.

Testowanie na miejscu:Umiarkowany koszt, minimalne przestoje, dobre do rutynowych kontroli.

Testowanie online:Wysoki początkowy koszt sprzętu, ale najniższe koszty bieżące i maksymalny czas sprawności.

Czynniki środowiskowe i zrównoważonego rozwoju

Redukcja odpadów

Prawidłowe testowanie zaworów pomaga chronić środowisko poprzez:

• Zapobieganie wyciekom powodującym marnotrawstwo materiałów i energii
• Ograniczenie konieczności awaryjnej wymiany zaworów
• Wydłużenie żywotności zaworu poprzez wczesne wykrywanie problemów
• Minimalizacja przestojów systemu i strat energii

Zielone metody testowania

Nowsze podejścia do testowania są bardziej przyjazne dla środowiska:

• Dokumentacja cyfrowa zmniejsza ilość odpadów papierowych
• Efektywne testowanie zmniejsza zużycie energii
• Konserwacja predykcyjna zapobiega niepotrzebnej wymianie części
• Zdalne monitorowanie ogranicza podróże techników

Szkolenia i certyfikacja w zakresie testowania zaworów

Kto może testować zawory?

Testowanie zaworów ciśnieniowych wymaga przeszkolonych i często certyfikowanych techników, ponieważ:

• Nieprawidłowe wykonanie testów wiąże się z wysokimi zagrożeniami dla bezpieczeństwa
• Dokładne wyniki wymagają odpowiednich procedur i użycia sprzętu
• Za niewłaściwe testowanie istnieje odpowiedzialność prawna
• Ubezpieczenie może wymagać wykwalifikowanego personelu

Programy szkoleniowe

Różne organizacje oferują szkolenia w zakresie testowania zaworów:

• Producenci sprzętu zapewniają szkolenia dotyczące swoich produktów
• Stowarzyszenia branżowe oferują ogólne programy certyfikacji
• Agencje rządowe czasami wymagają specjalnego przeszkolenia
• Firmy często zapewniają wewnętrzne programy szkoleniowe

Prowadzenie dokumentacji i zapisów

Dlaczego dokumentacja ma znaczenie

Prawidłowe zapisy testów zaworów są niezbędne do:

• Zgodność z przepisami i inspekcje
• Ubezpieczenie i roszczenia
• Śledzenie wydajności zaworu w czasie
• Planowanie przyszłych konserwacji i wymian
• Ochrona prawna w razie nieszczęśliwych wypadków

Co dokumentować

Kompletna dokumentacja badań powinna zawierać:

• Data, godzina i miejsce przeprowadzenia testu
• Personel, który przeprowadził badanie
• Sprzęt używany do testów
• Wyniki testu i wszelkie wykryte problemy
• Podjęte działania naprawcze
• Zdjęcia stanu zaworu
• Następny zaplanowany termin badania
