Podczas pracy z układami hydraulicznymi znaczenie ma zrozumienie każdego elementu. Zawór zwrotny RVP 30 wyróżnia się jako niezawodne rozwiązanie do kontroli przepływu płynu w jednym kierunku. Ten hydrauliczny zawór zwrotny, wyprodukowany przez firmę HYDAC, stał się standardowym wyborem w zastosowaniach w maszynach przemysłowych i mobilnych.
Co to jest zawór zwrotny RVP 30?
Zawór zwrotny RVP 30 to kierunkowy zawór sterujący montowany na kolektorze, przeznaczony do układów oleju hydraulicznego. Umożliwia swobodny przepływ płynu z portu B do portu A, całkowicie blokując przepływ wsteczny. Ta jednokierunkowa kontrola przepływu jest niezbędna w wielu zastosowaniach hydraulicznych, gdzie zapobieganie przepływowi zwrotnemu chroni pompy i utrzymuje ciśnienie w układzie.
RVP 30 wykorzystuje sprężynową konstrukcję grzybkową wykonaną z hartowanej stali. Kiedy ciśnienie płynu z portu B przekracza siłę sprężyny, zawór otwiera się i umożliwia przepływ płynu. Kiedy ciśnienie spada lub próbuje odwrócić kierunek, sprężyna dociska grzybek z powrotem do gniazda, tworząc uszczelnienie metal-metal, które zapobiega wyciekom.
Ten zawór zwrotny jest zgodny z normami DIN ISO 1219 i został specjalnie zaprojektowany do montażu bezpośrednio na rozdzielaczach hydraulicznych lub płytach montażowych. Kompaktowa konstrukcja pozwala zaoszczędzić miejsce w porównaniu z wbudowanymi zaworami zwrotnymi, dzięki czemu RVP 30 idealnie nadaje się do systemów, w których przestrzeń instalacyjna jest ograniczona.
Dane techniczne, które mają znaczenie
Zawór zwrotny RVP 30 radzi sobie z wymagającymi warunkami dzięki specyfikacjom spełniającym wymagania przemysłowe. Zawór działa przy maksymalnym ciśnieniu roboczym 350 barów, co odpowiada około 5000 psi. Ta wartość ciśnienia sprawia, że RVP 30 nadaje się do obwodów hydraulicznych pod wysokim ciśnieniem, powszechnie spotykanych w ciężkim sprzęcie.
Wydajność przepływu sięga 600 litrów na minutę lub około 150 galonów na minutę. To wysokie natężenie przepływu oznacza, że zawór zwrotny RVP 30 może obsługiwać znaczne objętości płynu bez powodowania nadmiernego spadku ciśnienia. Standardowe ciśnienie pękania wynosi 0,5 bara, chociaż istnieją opcje od 0,05 do 4,5 bara, w zależności od potrzeb zastosowania. Niższe ciśnienia pękania umożliwiają łatwiejsze otwieranie zaworu, natomiast wyższe ustawienia zapewniają lepsze uszczelnienie przed przepływem zwrotnym.
Korpus zaworu wykonany jest ze stali węglowej pokrytej fosforanem lub cynkiem w celu zapewnienia odporności na korozję. Sam grzybek wykorzystuje hartowaną i polerowaną stal, aby zapewnić trwałość. Standardowe uszczelki to fluoroelastomer FKM, który wytrzymuje temperatury od ujemnych 20 stopni Celsjusza do dodatnich 80 stopni Celsjusza. Niektóre wersje rozszerzają dolny zakres do ujemnych 30 stopni Celsjusza.
RVP 30 waży około 10,3 kilograma i łączy się go za pomocą gwintowanych portów dostosowanych do 1,5-calowych złączek typu O-ring NPTF, BSPP lub SAE. Schemat montażu wykorzystuje cztery śruby i można go zainstalować w dowolnej orientacji bez wpływu na wydajność.
Jak zawór zwrotny RVP 30 działa w rzeczywistych zastosowaniach
Zrozumienie, gdzie pasuje zawór zwrotny RVP 30, pomaga wyjaśnić jego wartość. Jednym z powszechnych zastosowań jest ochrona pomp. Kiedy pompa hydrauliczna wyłącza się, płyn może próbować przepływać z powrotem przez pompę. Ten przepływ wsteczny może uszkodzić elementy pompy lub spowodować nagły spadek ciśnienia w układzie. Zainstalowanie RVP 30 na wylocie pompy zapobiega przepływowi wstecznemu i chroni pompę przed uszkodzeniem.
Obwody akumulatorów również korzystają z zaworu zwrotnego RVP 30. Akumulatory przechowują płyn pod ciśnieniem, który można szybko uwolnić w razie potrzeby. Zawór zwrotny utrzymuje ciśnienie w akumulatorze, zapobiegając przedostawaniu się płynu z powrotem do głównego układu w przypadku spadku ciśnienia. Dzięki temu zmagazynowana energia będzie dostępna na następny cykl pracy.
Maszyny mobilne, takie jak koparki i ładowarki, wykorzystują RVP 30 w swoich układach hydraulicznych. Maszyny te pracują w trudnych warunkach, przy ciągłych wibracjach i zmiennym obciążeniu. Uszczelnienie metal-metal zaworu zwrotnego zapewnia zerowy wyciek nawet wtedy, gdy elementy nagrzewają się podczas intensywnego użytkowania. Ta niezawodność skraca przestoje o około 20 do 30 procent w porównaniu z systemami wykorzystującymi zawory zwrotne niższej jakości.
Linie produkcyjne obejmują zawór zwrotny RVP 30 w prasach, wtryskarkach i sprzęcie do automatycznego montażu. Szybki czas reakcji zaworu i niski spadek ciśnienia sprawiają, że systemy te działają płynnie i nie marnują energii. Te same zasady mają zastosowanie w systemach kontroli nachylenia turbin wiatrowych i sprzęcie morskim, w przypadku których nie można obniżyć niezawodności.
Charakterystyka spadku ciśnienia
Każdy zawór stwarza pewien opór przepływu, który objawia się spadkiem ciśnienia. Zawór zwrotny RVP 30 minimalizuje tę stratę energii dzięki opływowej konstrukcji wewnętrznej. Przy 100 litrach na minutę spadek ciśnienia wynosi około 0,5 bara. Zwiększa się ono do około 1,2 bara przy 200 litrach na minutę i osiąga około 4,8 bara przy maksymalnym natężeniu przepływu 600 litrów na minutę.
Te wartości spadków ciśnienia są stosunkowo niskie jak na zawór zwrotny tej wielkości i wydajności. Niższy spadek ciśnienia oznacza mniej energii marnowanej w postaci ciepła i bardziej wydajną pracę systemu. Zależność między natężeniem przepływu a spadkiem ciśnienia nie jest liniowa, przy czym spadek ciśnienia rośnie szybciej przy wyższych natężeniach przepływu z powodu turbulencji i tarcia.
Projektanci systemów mogą wykorzystać te wartości spadku ciśnienia do obliczenia całkowitych strat w systemie i odpowiedniego doboru pomp. Zawór zwrotny RVP 30 w minimalnym stopniu przyczynia się do ogólnej nieefektywności systemu, co ma znaczenie przy optymalizacji zużycia energii w dużych instalacjach przemysłowych.
Porównanie RVP 30 z alternatywami
Rynek zaworów hydraulicznych oferuje wiele opcji zaworów zwrotnych. Zawór zwrotny RVP 30 konkuruje przede wszystkim niezawodnością i wydajnością, a nie ceną. Firma Bosch Rexroth produkuje podobne zawory o porównywalnym ciśnieniu i przepływie, czasami z funkcjami elektronicznego monitorowania, które są atrakcyjne dla systemów zautomatyzowanych. Parker Hannifin oferuje zawory zwrotne, które są nieco lżejsze i łatwiejsze do zintegrowania z kompaktowymi konstrukcjami.

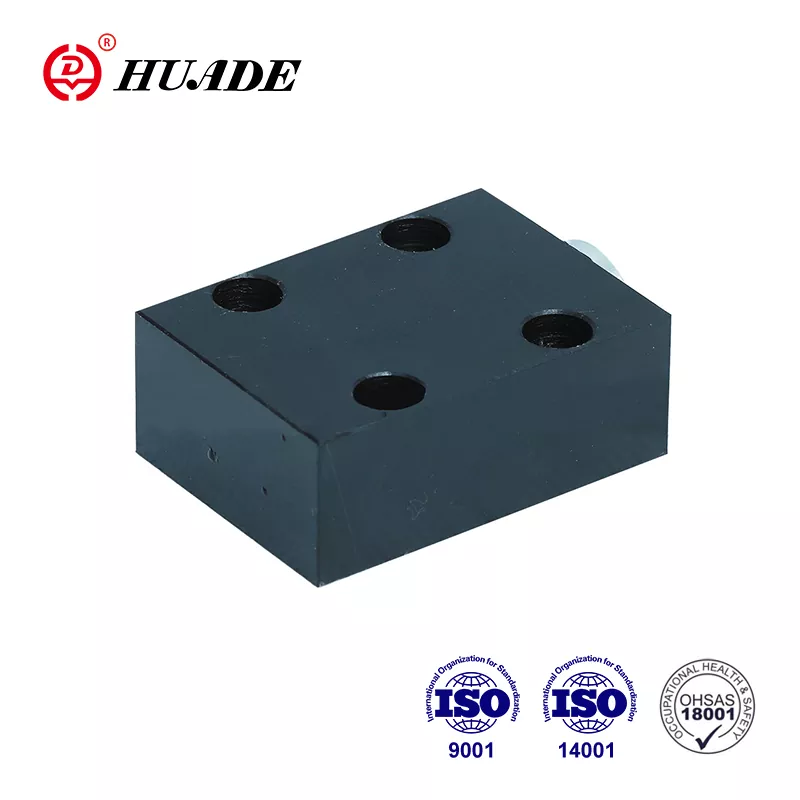

Chińscy producenci, tacy jak Huade, produkują zawory zwrotne odpowiadające specyfikacjom RVP 30 po cenach o 30 do 50 procent niższych. Te alternatywy spełniają standardy certyfikacji ISO i dobrze sprawdzają się w zastosowaniach, w których ograniczenia budżetowe mają większe znaczenie niż dziedzictwo marki. Kompromis zazwyczaj wiąże się z mniej kompleksowym wsparciem technicznym i potencjalnie krótszym okresem użytkowania w ekstremalnych warunkach.
Zawory zwrotne Eaton Vickers zapewniają dobrą kompatybilność z komponentami zgodnymi ze standardem SAE i zapewniają szeroką dostępność za pośrednictwem sieci dystrybucyjnych. Zawór zwrotny RVP 30 wyróżnia się precyzją inżynieryjną firmy HYDAC i obliczeniem średniego czasu do awarii na poziomie 150 lat. Ta prognoza trwałości pochodzi z szeroko zakrojonych testów i danych terenowych z tysięcy instalacji.
W przypadku zastosowań wymagających absolutnej niezawodności, takich jak morskie platformy wiertnicze lub krytyczne procesy produkcyjne, RVP 30 uzasadnia swoją wyższą cenę. Do ogólnych zastosowań przemysłowych i przy regularnej konserwacji odpowiednie działanie mogą zapewnić tańsze alternatywy.
Wytyczne dotyczące instalacji
Prawidłowa instalacja gwarantuje, że zawór zwrotny RVP 30 będzie działać zgodnie z przeznaczeniem. Powierzchnia montażowa musi być płaska z dokładnością do 0,01 milimetra na 100 milimetrów i gładka do wykończenia powierzchni o grubości 0,8 mikrometra lub lepszej. Specyfikacje te zapobiegają wyciekom wokół korpusu zaworu i zapewniają równomierny rozkład obciążenia na śrubach montażowych.
Typ gwintu musi pasować do połączeń systemowych, niezależnie od tego, czy jest to NPTF, BSPP, czy SAE. Użycie niewłaściwego standardu gwintu może spowodować przecięcie gwintu lub nieprawidłowe uszczelnienie. Zastosuj uszczelniacz do gwintów odpowiedni dla układów hydraulicznych, unikając produktów, które mogą zanieczyścić płyn lub ulec degradacji pod ciśnieniem.
Śruby mocujące powinny być klasy 10.9 lub równoważnej i dokręcane na krzyż z momentem obrotowym określonym w instrukcji montażu HYDAC. Nierówne dokręcenie może wypaczyć powierzchnię montażową i stworzyć ścieżki wycieków. Zawór zwrotny RVP 30 można zainstalować w dowolnej orientacji, ponieważ do uszczelnienia wykorzystuje ciśnienie sprężyny, a nie grawitację.
Filtracja przed zaworem ma kluczowe znaczenie dla trwałości zaworu. System powinien filtrować cząstki o wielkości do 20 mikrometrów lub mniejsze, aby spełnić poziom czystości ISO 4406 wynoszący 21/19/16 określony dla RVP 30. Zanieczyszczenie jest główną przyczyną awarii zaworu zwrotnego, a cząsteczki uniemożliwiają prawidłowe uszczelnienie grzybka lub zarysowują powierzchnie uszczelniające.
Po montażu należy odpowietrzyć system przed podaniem pełnego ciśnienia. Uwięzione powietrze może być przyczyną nieprawidłowego działania zaworu i nadmiernego hałasu. Przetestuj zawór zwrotny, naciskając ciśnienie z obu kierunków, aby upewnić się, że otwiera się swobodnie w kierunku do przodu i całkowicie uszczelnia przed przepływem wstecznym.
Konserwacja i rozwiązywanie problemów
Zawór zwrotny RVP 30 wymaga minimalnej konserwacji, jeśli działa zgodnie ze specyfikacjami. Częstotliwości przeglądów wynoszące od 1000 do 2000 godzin pracy są typowe dla zastosowań przemysłowych. Podczas kontroli należy sprawdzić, czy wokół korpusu zaworu i powierzchni montażowej nie występują zewnętrzne wycieki. Wszelkie widoczne wycieki wskazują na zużycie uszczelki lub nieprawidłową instalację.
Okresowo sprawdzając ciśnienie pękające, sprawdza się, czy sprężyna nie uległa osłabieniu lub grzybek nie uległ zużyciu. Jeżeli ciśnienie pękania znacznie wzrosło, wewnętrzne zanieczyszczenia mogą uniemożliwiać pełne otwarcie zaworu. Jeśli ciśnienie pękania spadnie, może wystąpić zmęczenie sprężyny lub degradacja uszczelnienia.
Najczęstszym problemem związanym z zaworem zwrotnym RVP 30 jest zacinanie się grzybka, w wyniku którego zawór nie otwiera się lub nie zamyka prawidłowo. Zwykle wynika to z osadzania się zanieczyszczeń pomiędzy grzybkiem a gniazdem. Przepłukanie układu czystym płynem hydraulicznym często rozwiązuje drobne zakleszczenia. Poważne zanieczyszczenie wymaga demontażu i czyszczenia zaworu lub wymiany zestawu uszczelek.
Firma HYDAC oferuje zestawy uszczelek specjalnie dla RVP 30, zawierające wszystkie pierścienie typu O-ring i pierścienie zapasowe. Wymiana uszczelek przy użyciu podstawowych narzędzi ręcznych zajmuje zwykle mniej niż godzinę. Numer katalogowy zestawu uszczelek dla uszczelek FKM to SEAL KIT 30FKM. Aby zachować wydajność zaworu, należy zawsze używać oryginalnych zestawów uszczelek firmy HYDAC lub zweryfikowanych odpowiedników.
Eksploatacja zaworu zwrotnego RVP 30 poza jego zakresem temperatur może spowodować uszkodzenie uszczelek i spowodować wyciek. Uszczelnienia FKM nadają się do większości zastosowań w hydraulice z olejem mineralnym, ale niekompatybilne płyny, takie jak niektóre oleje syntetyczne, mogą zamiast tego wymagać uszczelek NBR. Przed instalacją zawsze sprawdzaj kompatybilność płynów.
Gdzie kupić zawór zwrotny RVP 30
Opcje zakupu zaworu zwrotnego RVP 30 obejmują autoryzowanych dystrybutorów i dostawców internetowych. Oficjalna strona internetowa HYDAC umożliwia bezpośrednie składanie zamówień na oznaczenie modelu RVP-30-01.X z dostawą w ciągu od 2 do 4 tygodni na całym świecie. Zapewnia to autentyczne komponenty z pełną gwarancją producenta i dostępem do wsparcia technicznego.
Dostawcy przemysłowi, tacy jak MROstop i Motion Industries, oferują zawór zwrotny RVP 30 w cenach od 600 do 850 dolarów amerykańskich za standardowe konfiguracje. Dystrybutorzy ci często utrzymują zapasy przeznaczone do natychmiastowej wysyłki, co pomaga w przypadku konieczności szybkiej wymiany zaworów, aby zminimalizować przestoje.
Platformy handlowe online, w tym eBay, oferują nowe zawory RVP 30 od różnych sprzedawców. Ceny wahają się od około 593 do 857 dolarów w zależności od sprzedawcy i konkretnej konfiguracji modelu. Programy ochrony kupujących zmniejszają ryzyko podczas zakupów za pośrednictwem tych kanałów, chociaż weryfikacja reputacji sprzedawcy pozostaje ważna.
Klientom rozważającym alternatywne rozwiązania kosztowe Alibaba łączy kupujących z producentami takimi jak Huade, którzy produkują zawory zwrotne kompatybilne z RVP 30. Ceny są zazwyczaj od 30 do 50 procent niższe od oryginałów HYDAC przy minimalnych ilościach zamówienia od 1 do 10 sztuk. Terminy dostaw od 1 do 2 tygodni i roczna gwarancja są standardowe. Szyfrowanie płatności SSL chroni transakcje.
Porównując źródła, należy wziąć pod uwagę całkowity koszt, w tym wysyłkę, warunki gwarancji i dostępność pomocy technicznej. Zawór zwrotny RVP 30 dostępny w autoryzowanych kanałach zawiera dokumentację, pliki CAD do projektowania systemu oraz dostęp do inżynierów HYDAC w przypadku pytań dotyczących zastosowań. Usługi te dodają wartość wykraczającą poza sam komponent.
Względy ekonomiczne
Zawór zwrotny RVP 30 stanowi umiarkowaną inwestycję w kompletny układ hydrauliczny. Typowa cena od 500 do 800 euro pozycjonuje go jako komponent premium w porównaniu z ekonomicznymi alternatywami. Koszt ten jest uzasadniony długą żywotnością zaworu i zerową szczelnością, co zmniejsza straty płynu i zapobiega zanieczyszczeniu.
Zwrot z inwestycji wynika przede wszystkim ze skrócenia przestojów i kosztów konserwacji. W systemach wykorzystujących RVP 30 występuje mniej nieplanowanych przestojów z powodu awarii zaworów. Uszczelnienie metal-metal eliminuje stopniowe wycieki, które mogą zanieczyścić układy i uszkodzić dalsze komponenty. W typowym okresie instalacji wynoszącym od 5 do 10 lat oszczędności te często przekraczają początkową różnicę w cenie w porównaniu z tańszymi zaworami zwrotnymi.
Efektywność energetyczna ma również wpływ na wartość ekonomiczną. Charakterystyka niskiego spadku ciśnienia zaworu zwrotnego RVP 30 oznacza, że mniej mocy pompy jest marnowanej na przepychanie płynu przez zawór. W dużych systemach działających w sposób ciągły oszczędności energii mogą sięgać tysięcy dolarów rocznie.
Koszty konserwacji pozostają niskie, ponieważ RVP 30 wykorzystuje standardowe zestawy uszczelek i wymaga jedynie podstawowych narzędzi do serwisowania. Części zamienne są nadal dostępne u firmy HYDAC i dystrybutorów, nawet w przypadku zaworów zainstalowanych kilkadziesiąt lat temu. Ta długoterminowa dostępność części chroni inwestycję w sprzęt i zmniejsza ryzyko starzenia się.
Przyszłe trendy i integracja cyfrowa
Przemysł podzespołów hydraulicznych stopniowo wprowadza czujniki i monitorowanie cyfrowe. Chociaż obecny zawór zwrotny RVP 30 jest urządzeniem czysto mechanicznym, przyszłe wersje mogą zawierać czujniki ciśnienia lub monitory przepływu zintegrowane z korpusem zaworu. Te dodatki umożliwią konserwację predykcyjną poprzez wykrywanie pogorszenia wydajności przed wystąpieniem całkowitej awarii.
Inicjatywy Przemysłu 4.0 naciskają na lepszą łączność między komponentami hydraulicznymi i systemami sterowania. Inteligentna wersja RVP 30 może przekazywać swój stan do centralnego systemu monitorowania, ostrzegając operatorów o konieczności konserwacji lub gdy warunki pracy przekraczają limity projektowe. Rozwój ten wpisuje się w szerszy trend w kierunku konserwacji opartej na stanie, a nie na odstępach międzyobsługowych opartych na czasie.
Pomimo tych możliwości technologicznych podstawowa konstrukcja zaworu zwrotnego RVP 30 prawdopodobnie pozostanie niezmieniona. Sprężynowy mechanizm grzybkowy sprawdził się przez dziesięciolecia w niezliczonych zastosowaniach. Wszelkie ulepszenia cyfrowe raczej uzupełniałyby niż zastępowały podstawową funkcję mechaniczną.
Dokonanie właściwego wyboru
Wybór zaworu zwrotnego RVP 30 zależy od dopasowania możliwości zaworu do wymagań systemu. Do zastosowań wymagających maksymalnego ciśnienia znamionowego do 350 barów i natężenia przepływu do 600 litrów na minutę, RVP 30 zapewnia sprawdzoną wydajność. Uszczelnienie zerowe ma kluczowe znaczenie w systemach, w których nawet niewielka ilość przepływu wstecznego powoduje problemy.
Względy budżetowe mają znaczenie dla każdego projektu. Zawór zwrotny RVP 30 kosztuje więcej niż podstawowe alternatywy, ale mniej niż zawory sterowane elektronicznie o podobnych specyfikacjach. To plasuje go w środku pola, gdzie wydajność i niezawodność uzasadniają wyższą cenę bez osiągania poziomu luksusu.
Wsparcie techniczne i dostępność dokumentacji faworyzują RVP 30 w przypadku złożonych systemów, w których mogą pojawić się wyzwania związane z integracją. HYDAC zapewnia pomoc inżynieryjną i szczegółowe specyfikacje, które pomagają projektantom systemów zoptymalizować dobór komponentów. To wsparcie okazuje się cenne podczas rozwiązywania nieoczekiwanych problemów lub przesuwania granic wydajności.
Zawór zwrotny RVP 30 zdobył swoją reputację dzięki stałej wydajności w wymagających zastosowaniach. Zrozumienie jego specyfikacji, właściwych procedur montażu i wymagań konserwacyjnych pomaga użytkownikom uzyskać maksymalne korzyści z tego elementu hydraulicznego. Niezależnie od tego, czy chronisz drogie pompy, utrzymujesz ciśnienie w akumulatorze, czy kontrolujesz przepływ w sprzęcie mobilnym, RVP 30 zapewnia niezawodną jednokierunkową kontrolę przepływu, która zapewnia płynną pracę układów hydraulicznych.
