Co to jest hydrauliczny zawór proporcjonalny?

Ciężkie maszyny poruszają się z niesamowitą precyzją dzięki hydraulicznym zaworom proporcjonalnym — inteligentnym urządzeniom sterującym, które rewolucjonizują sposób, w jaki obsługujemy wszystko, od koparek po systemy lotnicze.

Ten obszerny przewodnik w prosty sposób wyjaśnia technologię hydraulicznego sterowania proporcjonalnego, obejmując wszystko, od podstawowych zasad działania po zaawansowane zastosowania sterowania serwo.

Co to jest hydrauliczny zawór proporcjonalny?

Hydrauliczny zawór proporcjonalny to urządzenie elektrohydrauliczne, które przekształca elektryczne sygnały wejściowe na proporcjonalne wyjścia hydrauliczne. W przeciwieństwie do prostych elektrozaworów włączających/wyłączających, zawory proporcjonalne zapewniają ciągłą, zmienną kontrolę przepływu, ciśnienia i kierunku płynu. Aby zapoznać się z kompleksowym przeglądem, zobaczco to jest zawór proporcjonalny.

Kluczowe cechy:

  • Konwertuje analogowe sygnały elektryczne (0-10 V, 4-20 mA) na precyzyjne sterowanie hydrauliczne
  • Zapewnia nieskończone pozycjonowanie pomiędzy stanami całkowicie otwartymi i zamkniętymi
  • Mniejsza konserwacja: 25% mniej wezwań serwisowych
  • Bezproblemowo integruje się z systemami sterowania PLC i sieciami automatyki

Pomyśl o tym jak o ściemniaczu zasilania hydraulicznego — zapewniającym dokładną kontrolę, a nie tylko „pełną moc” lub „wyłączenie”.

Jak działają hydrauliczne zawory proporcjonalne:Proces kontroli

Podstawowa zasada działania

Krok 1: Wejście sygnału

Sterownik zaworu wysyła analogowy sygnał elektryczny (zwykle 0–10 V DC lub pętla prądowa 4–20 mA) do proporcjonalnego siłownika elektromagnetycznego.

Krok 2: Wytwarzanie siły elektromagnetycznej

Proporcjonalny elektromagnes przekształca prąd elektryczny w siłę magnetyczną. Wyższy prąd = silniejsze pole magnetyczne = większa siła siłownika.

Krok 3: Pozycjonowanie szpuli

Q: 액시얼 피스톤 펌프를 레이디얼 펌프로 교체할 수 있습니까?

Krok 4: Modulacja przepływu

Ruch suwaka zmienia otwarcie kryzy hydraulicznej, kontrolując natężenie przepływu, ciśnienie lub kierunkowe ścieżki przepływu.

Krok 5: Sprzężenie zwrotne w pętli zamkniętej (systemy zaawansowane)

Proporcjonalny elektromagnes przekształca prąd elektryczny w siłę magnetyczną. Wyższy prąd = silniejsze pole magnetyczne = większa siła siłownika.

Zaawansowane technologie sterowania

Modulacja szerokości impulsu (PWM):Zmniejsza zużycie energii i wytwarzanie ciepła, zachowując precyzyjną kontrolę siły.

Częstotliwość drgań:Małe oscylacje (zazwyczaj 100-300 Hz) pokonują tarcie statyczne i poprawiają rozdzielczość zaworu do ±0,1% pełnej skali.

Rampa sygnału:Większość zaworów proporcjonalnych współpracuje z programowalnymi sterownikami logicznymi poprzez:

Dane techniczne i parametry użytkowe

Krytyczne wskaźniki wydajności

Parametr Typowy zasięg Wysoka wydajność
Wydajność przepływu 10-500 l/min Do 2000 l/min
Ciśnienie robocze Tylko wł./wył Do 700 barów
Czas reakcji 50-200 ms 15-50 ms
Liniowość วาล์วควบคุมการไหลแบบไฮดรอลิกมีลักษณะดังนี้ ±1%
Histereza 2-5% <1%
Rezolucja 0,5-1% 0,1%
Odpowiedź częstotliwościowa 10-50 Hz 100+ Hz

Kompatybilność sygnału

Kontrola napięcia:±10V, 0-10V DC

Kontrola prądu:4-20 mA, 0-20 mA

Protokoły cyfrowe:CANopen, EtherCAT, IO-Link, Profinet

Rodzaje opinii:LVDT, potencjometr, przetwornik ciśnienia

5-350 barów z dokładnością regulacji ±1%.

1. Proporcjonalne zawory sterujące przepływem

Funkcjonować:Reguluj objętościowe natężenie przepływu w celu kontroli prędkości

Aplikacje:Obrabiarki CNC, siłowniki robotyczne, systemy przenośników

Zakres przepływu:5-500 L/min z dokładnością ±2%.

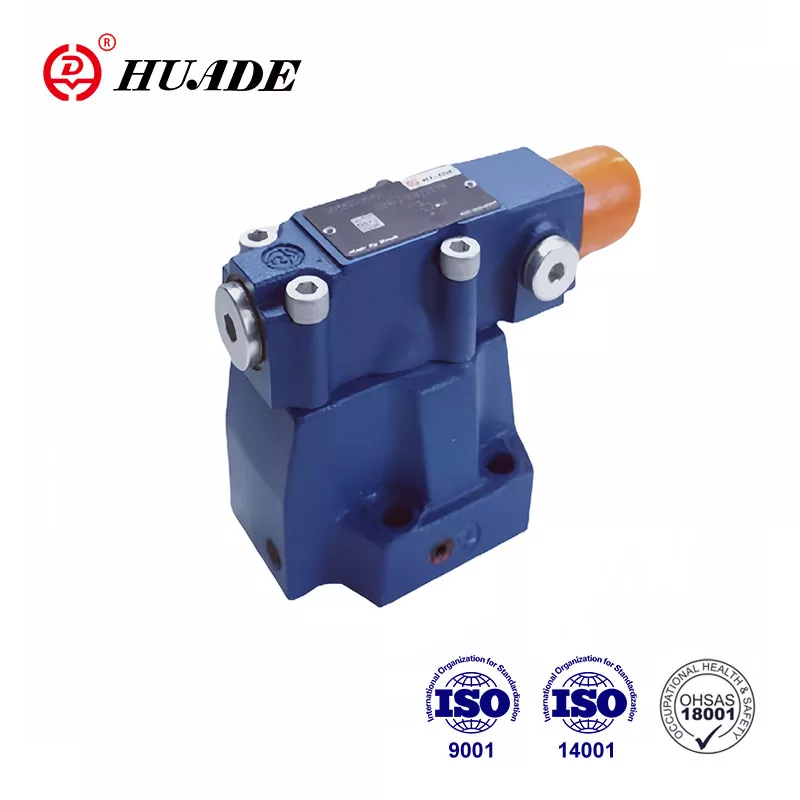

2. Proporcjonalne zawory nadmiarowo-redukcyjne

Funkcjonować:Utrzymuj stałe ciśnienie lub ograniczaj maksymalne ciśnienie w układzie

Aplikacje:Formowanie wtryskowe, badanie materiałów, systemy mocujące

Zakres ciśnienia:5-350 barów z dokładnością regulacji ±1%.

3. Proporcjonalne kierunkowe zawory sterujące

Funkcjonować:Kontroluj jednocześnie kierunek i natężenie przepływu

Konfiguracje:4/3-drogowy, 4/2-drogowy z proporcjonalną regulacją przepływu

Aplikacje:Hydraulika mobilna, automatyka przemysłowa, pozycjonowanie serwo

4. Dwustopniowe zawory serwoproporcjonalne

Funkcjonować:Zastosowania o dużym przepływie z precyzją na poziomie serwomechanizmu

Etap pilotażowy:Mały serwozawór steruje suwakiem stopnia głównego

Aplikacje:Walcarki stali, duże prasy, morskie systemy sterowania

Zawory proporcjonalne, serwo i standardowe: porównanie techniczne

Specyfikacja Zawór standardowy Zawór proporcjonalny Zawór serwa
Rozdzielczość kontrolna Tylko wł./wył 0,1-1% 0,01-0,1%
Odpowiedź częstotliwościowa Nie dotyczy 10-50 Hz 100-500 Hz
Spadek ciśnienia 5-20 barów 5-15 barów 3-10 barów
Tolerancja na zanieczyszczenia ISO 20/18/15 ISO 19/16/13 ISO 16/14/11
Czynnik kosztowy 1x 3-5x 8-15x
Częstotliwość konserwacji 2000 godz 3000-5000 godzin 1000-2000 godzin

Zaawansowane zastosowania i przypadki użycia w branży

Automatyzacja produkcji

  • Formowanie wtryskowe:Kontrola ciśnienia w zakresie ±0,5% w celu zapewnienia stałej jakości części
  • Formowanie metalu:Sterowanie siłą do 5000 ton z proporcjonalną regulacją ciśnienia
  • Linie montażowe:Dopasowanie prędkości pomiędzy wieloma siłownikami w zakresie ±1%

Sprzęt mobilny

  • Sterowanie koparką:Czas reakcji joysticka na zawór <100 ms dla wygody operatora
  • Operacje dźwigiem:Kontrola ciśnienia z czujnikiem obciążenia zapewniająca efektywność energetyczną
  • Maszyny rolnicze:Sterowanie pompą o zmiennym wydatku do zastosowań z WOM

Lotnictwa i Obrony

  • Symulatory lotu:Sterowanie platformą ruchu z dokładnością pozycjonowania ± 0,1 mm
  • Systemy statku powietrznego:Uruchomienie podwozia i powierzchni sterowania lotem
  • Sprzęt testowy:Testy zmęczeniowe z precyzyjną kontrolą siły i częstotliwości

Integracja systemów sterowania i tworzenie sieci

Integracja PLC

Większość zaworów proporcjonalnych współpracuje z programowalnymi sterownikami logicznymi poprzez:

  • We/wy analogowe:Pętle prądowe 4-20 mA lub sygnały napięciowe ±10 V
  • Wzmacniacze zaworowe:Konwertuj wyjścia PLC na odpowiednie sygnały sterujące zaworami
  • Elektronika pokładowa (OBE):Zintegrowana elektronika sterująca upraszcza okablowanie

Protokoły komunikacji przemysłowej

  • EterCAT:Ethernet czasu rzeczywistego do zastosowań wymagających serwomechanizmów o dużej szybkości
  • CANopen:Rozproszone sterowanie urządzeniami mobilnymi i przemysłowymi
  • Link do wejścia/wyjścia:Komunikacja punkt-punkt w celu inteligentnej integracji czujników
  • Profinet/Profibus:Zgodność z ekosystemem automatyki firmy Siemens

Algorytmy sterowania w pętli zamkniętej

  • Sterowanie PID:Sterowanie ze sprzężeniem zwrotnym proporcjonalnie-całkująco-różniczkujące
  • Przekazywanie do przodu:Kontrola wyprzedzająca zapewniająca lepszą dynamikę
  • Sterowanie adaptacyjne:Parametry samodostrajające się dla zmiennych warunków obciążenia

Procedury rozwiązywania problemów i diagnostyki

Typowe tryby awarii i rozwiązania

Zakleszczenie szpuli (80% błędów)

Przyczyna:Zanieczyszczony płyn hydrauliczny lub nagromadzony lakier

Rozwiązanie:Przepłucz układ, wymień filtry, utrzymuj czystość ISO 19/16/13

Zapobieganie:Wymiana filtra po 500 godzinach, analiza płynów

Dryft sygnału/utrata liniowości

Przyczyna:Wpływ temperatury, starzenie się komponentów, zakłócenia elektryczne

Rozwiązanie:Rekalibracja, ekranowanie EMI, kompensacja temperatury

Procedura testowa:5-punktowa kontrola liniowości za pomocą skalibrowanego oprzyrządowania

Powolny czas reakcji

Przyczyna:Wyciek wewnętrzny, niewystarczające ciśnienie zasilania, problemy elektryczne

Rozwiązanie:Wymiana uszczelnień, optymalizacja ciśnienia, strojenie wzmacniacza

Pomiar:Test odpowiedzi krokowej z monitorowaniem oscyloskopu

Strategie konserwacji predykcyjnej

  • Analiza wibracji:Wykryj zużycie mechaniczne elementów zaworów
  • Analiza oleju:Średni zwrot z inwestycji: 12–24 miesiące w zastosowaniach o dużym obciążeniu
  • Obrazowanie termowizyjne:Zidentyfikuj problemy z połączeniem elektrycznym
  • Trendy wydajnościowe:Śledź czas reakcji i spadek dokładności

Kryteria wyboru i wytyczne dotyczące wymiarów

Wymagania dotyczące przepływu

Oblicz wymagany przepływ:

Q = A × V × η
  • Q = natężenie przepływu (l/min)
  • A = powierzchnia siłownika (cm²)
  • V = Żądana prędkość (m/min)
  • η = Sprawność systemu (0,85-0,95)

Rozmiar zaworu dla 120-150% obliczonego przepływu dla optymalnej kontroli.

Oceny ciśnienia

  • Ciśnienie w systemie:Wartość znamionowa zaworu ≥ 1,5 × maksymalne ciśnienie w układzie
  • Spadek ciśnienia:Aby zapewnić dobrą kontrolę, utrzymuj ciśnienie na zaworze na poziomie 10–15 barów
  • Ciśnienie wsteczne:Przy doborze rozmiaru należy wziąć pod uwagę ograniczenia linii powrotnej

Względy środowiskowe

  • Zakres temperatur:Standard (-20°C do +80°C), dostępne opcje wysokotemperaturowe
  • Odporność na wibracje:Zgodność z IEC 60068-2-6 dla aplikacji mobilnych
  • Ochrona IP:Stopień ochrony IP65/IP67 do pracy w trudnych warunkach
  • Ochrona przeciwwybuchowa:Certyfikat ATEX/IECEx dla obszarów niebezpiecznych

Reguluj objętościowe natężenie przepływu w celu kontroli prędkości

Integracja Przemysłu 4.0

  • Łączność IoT:Bezprzewodowe monitorowanie i analityka w chmurze
  • Uczenie maszynowe:Algorytmy predykcyjne zapewniające optymalną wydajność
  • Cyfrowy bliźniak:Wirtualne modele zaworów do symulacji systemów
  • Łańcuch bloków:Ethernet czasu rzeczywistego do zastosowań wymagających serwomechanizmów o dużej szybkości

Zaawansowane materiały i konstrukcja

  • Produkcja przyrostowa:Złożona geometria wewnętrzna zapewniająca lepszą charakterystykę przepływu
  • Inteligentne materiały:Stopy z pamięcią kształtu do kontroli adaptacyjnej
  • Nanotechnologia:Zaawansowane powłoki zwiększające odporność na zużycie
  • Projekt inspirowany biologią:Optymalizacja dynamiki płynów z natury

Koncentracja na zrównoważonym rozwoju

  • Odzysk energii:Obiegi regeneracyjne ze sterowaniem proporcjonalnym
  • Płyny biodegradowalne:Kompatybilność z przyjazną dla środowiska hydrauliką
  • Ocena cyklu życia:Konstrukcja umożliwiająca recykling i zmniejszony wpływ na środowisko
  • Wymagania dotyczące przepływuSterowanie oparte na sztucznej inteligencji zapewniające minimalne zużycie energii

Analiza kosztów i korzyści oraz rozważania dotyczące zwrotu z inwestycji

Procedury rozwiązywania problemów i diagnostyki

Typowe obliczenie zwrotu:

Premia za zawór proporcjonalny: 2000–5000 USD

Oszczędność energii: 15-30% zużycia energii hydraulicznej

Mniejsza konserwacja: 25% mniej wezwań serwisowych

Większa produktywność: redukcja czasu cyklu o 10–15%.

Średni zwrot z inwestycji: 12–24 miesiące w zastosowaniach o dużym obciążeniu

Całkowity koszt czynników własności

  • Zużycie energii:Systemy o zmiennym i stałym przepływie
  • Koszty utrzymania:Strategie konserwacji zaplanowanej i reaktywnej
  • Redukcja przestojów:Możliwości konserwacji predykcyjnej
  • Obrazowanie termowizyjne:Poprawiona konsystencja zmniejsza ilość złomów

Wniosek

Hydrauliczne zawory proporcjonalne stanowią kluczową technologię łączącą tradycyjną moc hydrauliczną z nowoczesnymi elektronicznymi systemami sterowania. Ich zdolność do zapewnienia precyzyjnej, ciągłej kontroli sprawia, że ​​są niezbędne w zastosowaniach wymagających dokładności, wydajności i płynnego działania.

Kluczowe wnioski dotyczące wdrożenia:

  • Starannie dopasuj specyfikacje zaworu do wymagań aplikacji
  • Zainwestuj w odpowiednią konstrukcję systemu i czystość płynu
  • Zaplanuj integrację z istniejącymi architekturami sterowania
  • Należy wziąć pod uwagę długoterminowe wymagania dotyczące konserwacji i wsparcia

W miarę jak produkcja zmierza w kierunku większej automatyzacji i precyzji, technologia zaworów proporcjonalnych stale ewoluuje, oferując inteligentniejszą diagnostykę, lepszą łączność i zwiększone możliwości wydajności.

Niezależnie od tego, czy modernizujesz istniejący sprzęt, czy projektujesz nowe systemy, zrozumienie technologii zaworów proporcjonalnych pomaga zoptymalizować wydajność układu hydraulicznego, przygotowując się jednocześnie na przyszłe wymagania integracji Przemysłu 4.0.

Gotowy do wdrożenia technologii zaworów proporcjonalnych w swoich układach hydraulicznych? Rozważ konsultację z doświadczonymi inżynierami automatykami, aby zapewnić optymalny wybór i integrację dla konkretnych zastosowań.
