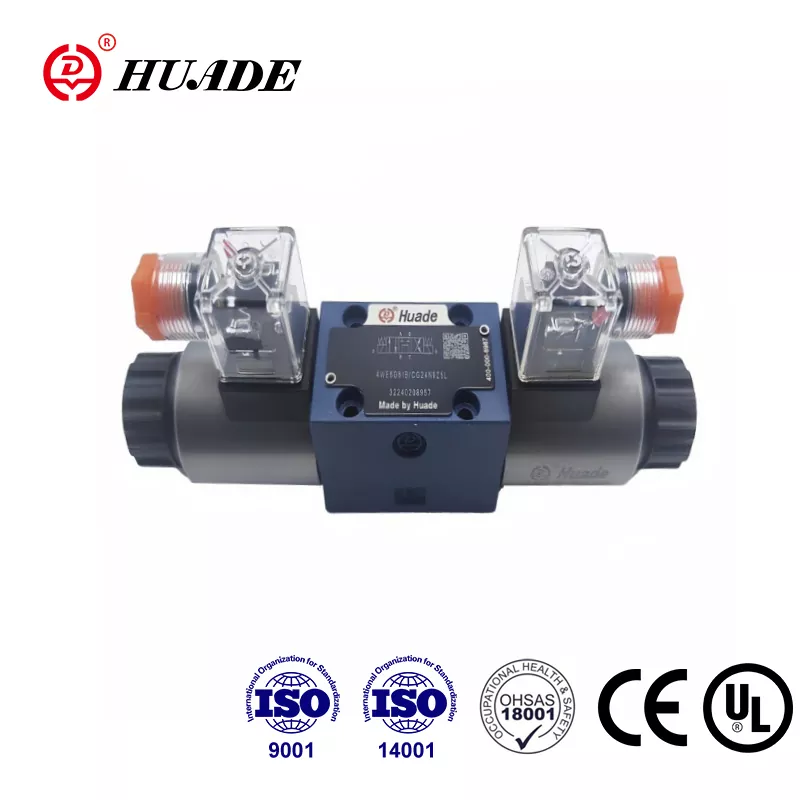

Podczas pracy z układami hydraulicznymi wybór odpowiedniego rozdzielacza może mieć decydujący wpływ na wydajność i niezawodność sprzętu. Kierunkowy zawór sterujący Rexroth 4WE 6 Y zyskał reputację niezawodnego elementu w hydraulice przemysłowej, a zrozumienie, co czyni go wyjątkowym, może pomóc w podjęciu decyzji, czy jest to właściwy wybór dla Twojego zastosowania.
Co to jest kierunkowy zawór sterujący?
Zanim zagłębimy się w specyfikę modelu 4WE 6 Y, warto zrozumieć, do czego służą rozdzielacze sterujące. Zawory te są podstawowymi elementami układów hydraulicznych kontrolującymi miejsce przepływu płynu hydraulicznego. Zmieniając ścieżkę płynu, określają, w którym kierunku porusza się cylinder lub czy silnik obraca się w tę czy inną stronę. Pomyśl o nich jak o kontrolerach ruchu płynu hydraulicznego, kierujących go tam, gdzie powinien się udać.
Zawór rozdzielający Rexroth 4WE 6 Y należy do kategorii zaworów sterowanych elektromagnetycznie, co oznacza, że wykorzystuje sygnały elektryczne do przełączania położenia zaworu. Sterowanie elektryczne ułatwia integrację z systemami zautomatyzowanymi, w których liczy się precyzja synchronizacji.

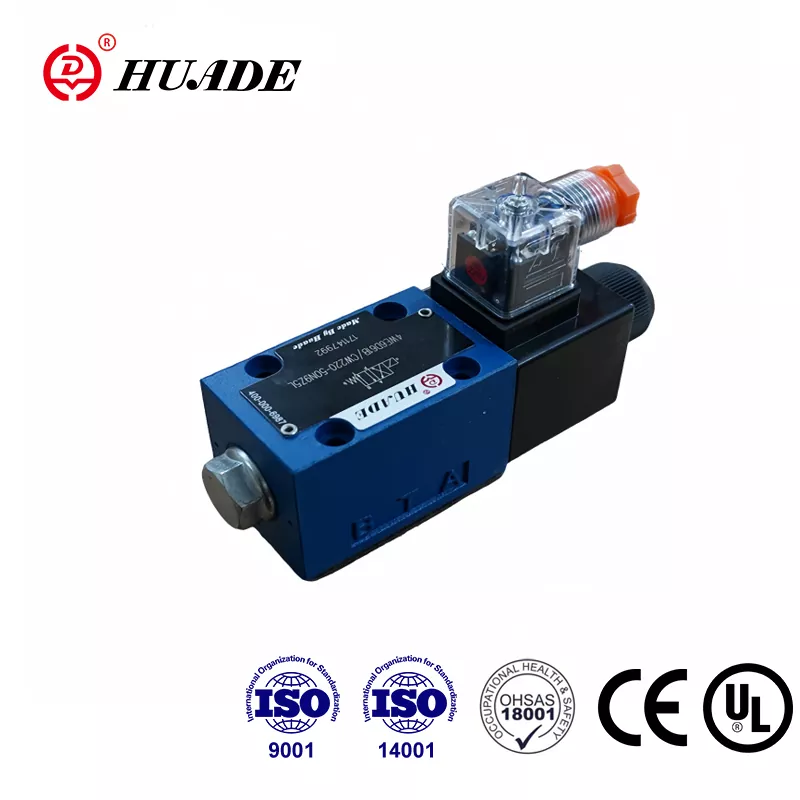

Podstawy projektowania 4WE 6 Y
4WE 6 Y jest zbudowany zgodnie ze standardem rozmiaru NG 6, który jest jednym z najpopularniejszych rozmiarów w hydraulice przemysłowej. Rozmiar ten jest również znany w różnych częściach świata jako CETOP 3 lub ISO 4401-03. Oznacza to dla Ciebie to, że zawór będzie pasował do standardowych schematów montażu, dzięki czemu instalacja będzie prosta, a wymiana, jeśli zajdzie taka potrzeba, będzie łatwa.
Zawór działa jako zawór 4-drogowy, 2-pozycyjny. Mówiąc prościej, ma cztery porty do podłączenia przewodów hydraulicznych i może przełączać się pomiędzy dwiema różnymi konfiguracjami przepływu. Litera „Y” w nazwie odnosi się do specyficznej konstrukcji suwaka wewnątrz zaworu, która dokładnie określa przepływ płynu w każdej pozycji.
Jedną godną uwagi cechą rozdzielacza 4WE 6 Y jest jego konstrukcja o działaniu bezpośrednim. W przeciwieństwie do zaworów sterowanych pilotem, które wymagają małego sygnału sterującego do poruszenia większego zaworu głównego, elektromagnes tego zaworu bezpośrednio porusza suwakiem sterującym przepływem płynu. Taka konstrukcja zazwyczaj zapewnia krótszy czas reakcji, chociaż oznacza to, że zawór działa najlepiej przy umiarkowanych natężeniach przepływu, a nie przy ekstremalnie wysokich.
Jak działa konfiguracja szpuli Y
Konfiguracja suwaka Y w rozdzielaczu Y Rexroth 4WE 6 tworzy specyficzny wzór przepływu. Gdy elektromagnes nie jest zasilany, zawór znajduje się w położeniu spoczynkowym. W tym stanie ciśnienie z pompy jest podłączone do jednego króćca roboczego, podczas gdy drugie króćce robocze spływa do zbiornika. Kiedy zasilasz elektromagnes, szpula przesuwa się, aby odwrócić te połączenia.
To zachowanie przełączania sprawia, że 4WE 6 Y jest szczególnie przydatny jako zawór pilotowy. W wielu układach hydraulicznych, szczególnie tych z dużymi zaworami głównymi, 4WE 6 Y służy jako mózg sterujący, który mówi większemu zaworowi, co ma robić. Wysyła ciśnienie pilota na jedną lub drugą stronę głównego zaworu, powodując przesunięcie większego zaworu i sprostanie wymaganiom dużego przepływu.
W wielu konfiguracjach zawór wykorzystuje tak zwany mechanizm zatrzaskowy. Oznacza to, że po zasileniu elektromagnesu i zmianie położenia zaworu, zawór pozostanie w tym miejscu nawet po odcięciu zasilania. Nie przełączy się z powrotem, dopóki nie zasilisz go ponownie. Ta funkcja oszczędza energię, ponieważ nie ma potrzeby ciągłego zasilania elektromagnesu.
Możliwości ciśnienia i przepływu
Zawór sterujący kierunkowy Rexroth 4WE 6 Y może wytrzymać ciśnienie robocze do 350 barów w swoich głównych przyłączach, co przekłada się na około 5000 psi. To znacznie więcej niż w przypadku wielu zaworów ekonomicznych dostępnych na rynku. Port zbiornika może wytrzymać ciśnienie do 160 barów w wersjach standardowych, a niektóre modele przystosowane są do ciśnienia 210 barów.
Jeśli chodzi o przepustowość, zawór może sterować przepływem do 80 litrów na minutę, czyli około 21 galonów na minutę. Dzięki temu nadaje się do zastosowań hydraulicznych średniego zakresu. Jeśli Twój system musi obsługiwać większe przepływy, zazwyczaj używasz tego zaworu jako pilota do większego zaworu głównego, zamiast bezpośrednio obsługiwać cały przepływ.
Warto zauważyć, że te oceny reprezentują maksymalne możliwości w określonych warunkach. W rzeczywistych zastosowaniach rzeczywiste spadki ciśnienia i obsługa przepływu zależą od takich czynników, jak lepkość płynu hydraulicznego i specyficzne ścieżki przepływu przez zawór w każdym położeniu.
Technologia cewki typu Wet-Pin
Jedną z kluczowych cech wyróżniających rozdzielacz kierunkowy Rexroth 4WE 6 Y jest konstrukcja cewki z mokrym sworzniem. W tej konfiguracji tłok elektromagnesu znajduje się bezpośrednio w płynie hydraulicznym, a nie jest od niego odizolowany. Choć może się to wydawać niezwykłe, w rzeczywistości zapewnia kilka korzyści.
Płyn hydrauliczny pełni funkcję chłodziwa i smaru dla elektromagnesu. Pomaga to elektromagnesowi wytrzymać dłużej i działać bardziej niezawodnie przez miliony cykli. Płyn pochłania ciepło wytwarzane przez cewkę elektromagnetyczną i odprowadza je, zapobiegając przegrzaniu, które mogłoby uszkodzić cewkę lub zmniejszyć jej siłę magnetyczną.
Konstrukcja z mokrym sworzniem oznacza również, że elektromagnes można wyjąć i wymienić bez opróżniania układu hydraulicznego lub włamywania się do elementów znajdujących się pod ciśnieniem. W niektórych modelach można nawet obrócić cewkę o 90 stopni lub całkowicie, aby połączenie elektryczne było bardziej dostępne dla konkretnej instalacji.
Jednak ta konstrukcja nakłada pewne wymagania na płyn hydrauliczny. Olej musi być kompatybilny z wewnętrznymi elementami elektromagnesu. Rexroth szczególnie ostrzega przed stosowaniem olejów hydraulicznych z niektórymi dodatkami na bazie cynku, ponieważ mogą one z czasem tworzyć osady, które z czasem zatykają małe wewnętrzne kanały zaworu.
Zgodność płynów i czystość
Rozdzielacz 4WE 6Y współpracuje ze standardowymi mineralnymi olejami hydraulicznymi oraz kilkoma rodzajami płynów trudnopalnych. Standardowe uszczelki wykonane są z NBR (kauczuku nitrylowego), który radzi sobie z większością olejów mineralnych i pracuje w zakresie temperatur od -30°C do +80°C. Jeśli wymagana jest kompatybilność z różnymi płynami lub wyższymi temperaturami, opcjonalnie dostępne są uszczelki FKM (fluorocarbon).
Utrzymanie czystości płynu hydraulicznego ma kluczowe znaczenie dla długoterminowej niezawodności rozdzielacza zaworu sterującego Rexroth 4WE 6 Y. Zawór wymaga czystości cieczy klasy ISO 4406 20/18/15 lub wyższej. W praktyce oznacza to, że potrzebujesz skutecznej filtracji, zazwyczaj z filtrami o średnicy 10 mikronów lub mniejszej.
Zanieczyszczony płyn jest jedną z najczęstszych przyczyn problemów z rozdzielaczami. Cząsteczki płynu mogą zarysować precyzyjne powierzchnie szpuli i otworu, zwiększając z czasem wewnętrzne wycieki. Mogą również powodować zacinanie się szpuli, co prowadzi do powolnej lub niepełnej zmiany przełożeń. Prawidłowo konserwowany system filtracji zapobiega tym problemom i znacznie wydłuża żywotność zaworu.
Opcje elektryczne i połączenia
Zawór sterujący kierunkowy 4WE 6 Y jest dostępny z różnymi opcjami napięcia, aby dopasować się do różnych systemów zasilania. Typowe opcje obejmują napięcie 24 V DC, które jest standardem w wielu przemysłowych systemach sterowania, a także napięcia prądu przemiennego, takie jak 110 V lub 230 V. Pobór mocy zaworu wynosi zazwyczaj około 30 watów.
Kiedy zamawiasz zawór, numer modelu dokładnie informuje, jakiego napięcia potrzebuje. Na przykład „G24” w oznaczeniu modelu oznacza 24 V DC, natomiast „W230” oznacza 230 V AC. Złącze elektryczne jest zwykle dostarczane w postaci standardowego 3-stykowego złącza zgodnego ze specyfikacją DIN EN 175301-803, chociaż dostępne są inne typy złączy.
Niektóre wersje zaworu posiadają funkcję ręcznego sterowania, zwykle oznaczoną w kodzie modelu jako „N9”. Umożliwia to ręczne popchnięcie suwaka w celu przesunięcia zaworu, gdy zasilanie elektryczne nie jest dostępne, co może być pomocne podczas konfiguracji lub rozwiązywania problemów. Jednakże to ręczne sterowanie ma ograniczenia i powinno być stosowane tylko wtedy, gdy ciśnienie w zbiorniku jest niższe niż 50 barów.
Wymagania instalacyjne
Prawidłowa instalacja rozdzielacza sterującego Rexroth 4WE 6 Y jest prosta, ale wymaga dbałości o szczegóły. Zawór montowany jest do standardowego rozdzielacza lub płyty przyłączeniowej NG 6 za pomocą czterech śrub montażowych. Aby zapewnić odpowiednie uszczelnienie, powierzchnia montażowa musi spełniać określone wymagania dotyczące płaskości i gładkości, zazwyczaj nie bardziej szorstkie niż Rz 4.
Specyfikacje momentu obrotowego mają większe znaczenie, niż mogłoby się wydawać. Rexroth zaleca dokręcanie śrub mocujących momentem 9 Nm dla standardowych śrub metrycznych. Jeśli używasz niektórych śrub o rozmiarze calowym, specyfikacja zmienia się nieznacznie, aby uwzględnić różne właściwości gwintu. Niedokręcenie śrub może prowadzić do wycieków zewnętrznych, natomiast nadmierne dokręcenie może odkształcić korpus zaworu i spowodować zakleszczenie suwaka.
Podczas instalowania zaworu należy upewnić się, że wszystkie połączenia portów są czyste i wolne od zanieczyszczeń. Nawet małe cząstki wprowadzone podczas instalacji mogą powodować problemy w późniejszym czasie. Dobrą praktyką jest również sprawdzenie połączeń elektrycznych przed podaniem ciśnienia hydraulicznego, aby upewnić się, że zawór przesuwa się prawidłowo i nie występują żadne problemy z okablowaniem.
Charakterystyka wydajności
Zawór sterujący kierunkowy Rexroth 4WE 6 Y oferuje czasy reakcji w zakresie od 20 do 70 milisekund przy zasilaniu i od 10 do 60 milisekund przy braku zasilania. Czasy te mogą się różnić w zależności od czynników takich jak lepkość płynu, ciśnienie robocze i warunki przepływu.
Podobnie jak wszystkie zawory suwakowe, 4WE 6 Y ma z założenia pewne wewnętrzne przecieki. Niewielkie ilości płynu prześlizgują się przez szpulę, nawet jeśli powinna ona blokować przepływ. Ten wyciek jest normalny i niezbędny do prawidłowego smarowania, ale oznacza, że zawór nie nadaje się do zastosowań, w których konieczne jest utrzymywanie ładunku w pozycji przez dłuższy czas bez żadnego ruchu.
Wewnętrzny wyciek zwiększa się stopniowo przez cały okres eksploatacji zaworu, w miarę normalnego zużycia pomiędzy szpulą a otworem. Nie musi to koniecznie oznaczać, że zawór wymaga natychmiastowej wymiany, ale należy to monitorować. Nadmierny wyciek może zmniejszyć wydajność systemu i ostatecznie może wymagać wymiany zaworu w celu utrzymania optymalnej wydajności.
Typowe zastosowania
Zawór kierunkowy 4WE 6 Y znajduje zastosowanie w szerokiej gamie zastosowań przemysłowych. Obrabiarki często wykorzystują te zawory do sterowania funkcjami pomocniczymi, takimi jak urządzenia mocujące lub zmieniacze narzędzi. Wtryskarki do tworzyw sztucznych wykorzystują je do różnych funkcji kontrolnych. Zawory te często są również wyposażone w stanowiska testowe i sprzęt mobilny.
Szczególnie powszechnym zastosowaniem jest użycie 4WE 6 Y jako zaworu pilotowego dla większych zaworów kierunkowych. W tej roli kontroluje ciśnienie pilota, które przesuwa większy zawór, umożliwiając elektroniczne sterowanie układami hydraulicznymi o wysokim przepływie. Ta konfiguracja pilota wykorzystuje niezawodność zaworu i stosunkowo niski koszt, a większe zawory stosuje się tylko tam, gdzie rzeczywiście potrzebna jest duża przepustowość.
Zdolność zaworu do niezawodnej pracy przy ciśnieniach do 350 barów sprawia, że nadaje się on do wymagających zastosowań, w których zawory niskociśnieniowe mogą nie zapewniać odpowiednich marginesów bezpieczeństwa. Ta zdolność ciśnieniowa oznacza również, że zawór może skutecznie pracować w systemach, w których występują skoki ciśnienia lub w których nie zawsze jest zachowana precyzyjna kontrola ciśnienia.
Uwagi dotyczące konserwacji
Zawór kierunkowy Rexroth 4WE 6 Y wymaga stosunkowo niewielkiej konserwacji, jeśli działa zgodnie ze swoimi specyfikacjami. Najważniejszym zadaniem konserwacyjnym jest utrzymanie prawidłowego stanu płynu hydraulicznego. Oznacza to regularne wymiany oleju zgodnie z zaleceniami producenta płynu i konsekwentne monitorowanie stanu filtrów.
Jeśli zauważysz, że zawór reaguje wolniej niż zwykle lub nie przełącza się całkowicie, przyczyną często jest zanieczyszczenie. Sprawdzanie i wymiana filtrów w razie potrzeby zwykle rozwiązuje te problemy. Jeśli po zapewnieniu czystości płynu problemy nadal występują, sam zawór może wymagać przeglądu lub wymiany.
Cewkę elektromagnesu można wymienić bez konieczności demontażu zaworu z układu, co minimalizuje przestoje. Jeśli cewka ulegnie awarii, często można zainstalować jej wymianę w ciągu kilku minut, a nie godzin. Ta modułowa konstrukcja jest jedną z praktycznych zalet konfiguracji cewki z mokrym pinem.
Koszt i dostępność
Oryginalne kierunkowe zawory sterujące Rexroth 4WE 6 Y kosztują zazwyczaj kilkaset dolarów, a dokładne ceny różnią się w zależności od konkretnych opcji i wymagań dotyczących napięcia. Ten przedział cenowy odzwierciedla jakość konstrukcji i możliwości zaworu. Choć istnieją tańsze alternatywy, zwłaszcza od producentów azjatyckich, marka Rexroth cieszy się reputacją związaną z niezawodnością, którą wielu inżynierów ceni w zastosowaniach krytycznych.
Zawór jest szeroko dostępny u dystrybutorów firmy Rexroth i wielu dostawców przemysłowych. Ponieważ jest zgodny ze standardowymi wymiarami NG 6, w razie potrzeby można znaleźć również funkcjonalnie podobne zawory innych producentów, chociaż dokładne właściwości użytkowe mogą się różnić.
W przypadku zastosowań masowych omówienie opcji bezpośrednio z dystrybutorami lub przedstawicielami firmy Rexroth może czasami skutkować lepszą ceną lub krótszym czasem realizacji. Mogą również pomóc w upewnieniu się, że wybierasz konfigurację odpowiednią do Twoich konkretnych potrzeb.
Kiedy rozważyć alternatywy
Chociaż kierunkowy zawór sterujący Rexroth 4WE 6 Y doskonale sprawdza się w wielu zastosowaniach, nie zawsze jest najlepszym wyborem. Jeśli Twoje zastosowanie nie wymaga absolutnie żadnego wewnętrznego wycieku do utrzymania ładunku, lepiej sprawdzi się zawór grzybkowy lub zawór przeciwwagi. Naturalny wyciek w zaworach hydraulicznych sprawia, że nie nadają się one do zastosowań charakteryzujących się zerowym wyciekiem.
Do zastosowań wymagających sterowania proporcjonalnego zamiast prostego włączania i wyłączania firma Rexroth oferuje proporcjonalne zawory kierunkowe, takie jak seria 4WRPEH. Zawory te zapewniają zmienną kontrolę przepływu i mogą utrzymywać pozycje pośrednie, oferując znacznie bardziej wyrafinowane możliwości sterowania.
Jeśli wymagania dotyczące przepływu przekraczają 80 litrów na minutę, będziesz potrzebować zaworu o większym rozmiarze lub konfiguracji, w której 4WE 6 Y służy jako pilot dla większego zaworu głównego. Używanie zaworu powyżej jego znamionowego przepływu może spowodować nadmierne spadki ciśnienia, wytwarzanie ciepła i przyspieszone zużycie.
Ostatnie przemyślenia
Zawór sterujący kierunkowy Rexroth 4WE 6 Y stanowi solidny wybór dla przemysłowych układów hydraulicznych, które wymagają niezawodnego sterowania przełączającego w zakresie ciśnienia i przepływu zaworu. Konstrukcja cewki z mokrym sworzniem zapewnia doskonałą trwałość, podczas gdy standardowy rozmiar NG 6 zapewnia łatwą integrację z większością układów hydraulicznych.
Sukces tego zaworu zależy od prawidłowego zastosowania i instalacji. Upewnienie się, że płyn hydrauliczny jest czysty i zgodny, przestrzeganie specyfikacji momentu obrotowego instalacji i utrzymywanie znamionowych parametrów roboczych zaworu, zapewni lata niezawodnej pracy. Możliwość działania zaworu jako elementu bezpośredniego sterowania lub zaworu pilotowego zapewnia elastyczność w projektowaniu systemu.
Zrozumienie, w czym dobrze radzi sobie rozdzielacz sterujący 4WE 6 Y i jakie są jego ograniczenia, pomoże Ci podjąć świadomą decyzję o tym, czy jest to właściwy element dla Twojego układu hydraulicznego. Prawidłowo zastosowany jest niezawodnym koniem pociągowym, który dzień po dniu radzi sobie z wymagającym zadaniem kontroli kierunku przepływu cieczy.
