Zawór rozdzielający Bosch Rexroth 4WE 6 D stanowi podstawowy element nowoczesnych układów hydraulicznych. Zawór ten działa jak sterowany elektrycznie przełącznik kierunku, który informuje płyn hydrauliczny, dokąd ma płynąć i kiedy się poruszać. Jako standardowy zawór o rozmiarze NG6 pasuje do systemów na całym świecie dzięki międzynarodowym standardom, które sprawiają, że różne marki współpracują ze sobą. Inżynierowie, którzy muszą porównać dostawców, sprawdzić ceny lub poznać szczegóły techniczne, przekonają się, że ten zawór oferuje zarówno niezawodność, jak i elastyczność w zastosowaniach średnio- i wysokociśnieniowych.
Zrozumienie podstawowej funkcji i projektu
Zawór 4WE 6 D steruje olejem hydraulicznym, przełączając go pomiędzy czterema głównymi portami oznaczonymi P, A, B i T. Port P łączy się z pompą, porty A i B łączą się z siłownikami, takimi jak cylindry, a port T zwraca płyn do zbiornika. Zawór działa jak przełącznik elektryczny, ale zasilany jest olejem hydraulicznym, a nie prądem. Po włączeniu płyn przepływa w jednym kierunku. Po jego wyłączeniu przepływ zostaje zatrzymany lub odwrócony, w zależności od konstrukcji zaworu.
Wewnątrz zaworu znajduje się metalowa szpula, która przesuwa się tam i z powrotem w precyzyjnie obrobionym otworze. Elektromagnes zwany solenoidem popycha tę szpulę, gdy przez jej cewkę przepływa prąd. W modelu 4WE 6 D zastosowano, jak inżynierowie nazywają, konstrukcję „mokrego twornika”, co oznacza, że tłok elektromagnesu jest osadzony bezpośrednio w oleju hydraulicznym. Może to zabrzmieć dziwnie, ale w rzeczywistości wydłuża żywotność zaworu, ponieważ wokół ruchomych części nie ma gumowych uszczelek, które zużywałyby się. Olej pomaga również chłodzić elektromagnes i zmniejsza hałas podczas pracy.
Kiedy elektromagnes się wyłączy, sprężyna powrotna popycha szpulę z powrotem do pozycji wyjściowej. Ta konstrukcja ze sprężyną powrotną zapewnia funkcję bezpieczeństwa, ponieważ zawór automatycznie powraca do znanego położenia w przypadku awarii zasilania elektrycznego. Siła sprężyny musi pokonać zarówno tarcie ruchomych części, jak i ciśnienie w przewodzie powrotnym, co staje się ważne później, gdy omawiamy ograniczenia projektowe systemu.
Korpus zaworu jest zgodny z międzynarodowymi normami montażowymi, w tym ISO 4401-03, CETOP 3 i DIN 24340 forma A. Normy te określają dokładną lokalizację otworów montażowych i połączeń portów. Ta standaryzacja oznacza, że Rexroth 4WE 6 D może fizycznie zastąpić podobne zawory firmy Parker, Eaton lub innych producentów bez konieczności przeprojektowywania płyty montażowej. Dla menedżerów ds. zakupów ta wymienność zapewnia elastyczność łańcucha dostaw, ponieważ wielu dostawców może zapewnić kompatybilne części w przypadku niedoborów lub negocjacji cenowych.
Wartości ciśnienia i przepustowość
Rozdzielczy zawór sterujący Rexroth 4WE 6 D wytrzymuje duże ciśnienia robocze. Główne porty P, A i B mogą pracować pod ciśnieniem do 350 barów, chociaż większość dokumentów technicznych podaje standardowe ciśnienie maksymalne wynoszące 315 barów. Dla porównania, 315 barów to około 4570 funtów na cal kwadratowy, co w przybliżeniu odpowiada masie małego samochodu naciskającego na powierzchnię wielkości znaczka pocztowego.
Przepływ zależy od tego, czy wybierzesz elektrozawór prądu stałego, czy prądu przemiennego. Wersje DC mogą obsługiwać do 80 litrów na minutę, podczas gdy wersje AC zazwyczaj osiągają maksymalnie 60 litrów na minutę. Różnica wynika z konstrukcji elektromagnesu i szybkości poruszania szpuli. Dla porównania, 80 litrów na minutę może napełnić wannę w około dwie minuty.
Istnieje jednak jeden krytyczny limit ciśnienia, który zaskakuje wielu projektantów. Ciśnienie T, które zawraca olej do zbiornika, nie może przekroczyć 160 bar. To ograniczenie istnieje, ponieważ sprężyna powrotna i siła elektromagnesu muszą niezawodnie pokonać ciśnienie wypychające z przewodu powrotnego. Jeśli ciśnienie w przewodzie powrotnym stanie się zbyt wysokie, szpula może wibrować, nie przełączać się prawidłowo lub nawet poruszać się, gdy powinna pozostać nieruchoma. Systemy, w których kolektory powrotne są wspólne dla wielu zaworów lub wykorzystują długie przewody powrotne z ograniczeniami, wymagają dokładnych obliczeń, aby zapewnić, że ciśnienie na porcie T pozostanie w dopuszczalnych granicach.
Zależność pomiędzy spadkiem ciśnienia i przepływem przebiega według przewidywalnego wzorca. Przy maksymalnym przepływie 80 litrów na minutę zawór zazwyczaj powoduje stratę ciśnienia około 2,5 bara. Energia ta zamienia się w ciepło, które olej hydrauliczny musi odprowadzić. Stała praca powyżej znamionowego przepływu lub ciśnienia wymaga dodatkowej wydajności chłodzenia i może wymagać specjalnych elementów przepustnicy, aby utrzymać akceptowalną reakcję zaworu.
Inżynierowie wybierający 4WE 6 D do nowych projektów powinni sprawdzić, czy ciśnienie w układzie powrotnym układu utrzymuje się znacznie poniżej limitu 160 barów z odpowiednim marginesem bezpieczeństwa. Dobrą zasadą jest pozostawienie co najmniej 20-30 barów poduszki, aby wytrzymać skoki ciśnienia podczas szybkiego przełączania zaworów lub jednoczesnego przełączania wielu zaworów.
Konfiguracje buforów i warianty operacyjne
Symbole literowe i liczbowe wytłoczone na tabliczkach znamionowych zaworów opisują dokładnie sposób przepływu cieczy w różnych pozycjach. Litera „D” w 4WE 6 D oznacza konkretną konstrukcję szpuli, zazwyczaj czterokierunkową konfigurację ze sprężyną. W położeniu środkowym ta szpula blokuje zarówno P do T, jak i A do B. Po włączeniu zasilania łączy P z A i B z T, co wydłuża cylinder. Po odłączeniu zasilania sprężyna przywraca szpulę do środka, a cylinder zatrzymuje się.
Firma Rexroth oferuje wiele różnych symboli szpul, nie tylko typu D. Niektóre przyłącza łączą wszystkie porty ze zbiornikiem w pozycji środkowej w przypadku siłowników swobodnie pływających. Inne blokują wszystkie porty, aby utrzymać obciążenie. Wybór zależy od tego, do czego ma służyć maszyna, gdy zawór znajduje się w położeniu neutralnym. Prasa może wymagać centrum utrzymującego ładunek, podczas gdy system transportu materiałów może skorzystać z centrum pływającego, które umożliwia swobodne poruszanie się siłowników podczas konfiguracji.
Korpus zaworu zawiera mechanizm ręcznego sterowania, zwykle oznaczony małym przyciskiem lub pokrętłem. Podczas uruchamiania lub w sytuacjach awaryjnych technicy mogą wcisnąć to obejście, aby mechanicznie przesunąć szpulę bez zasilania elektrycznego. Ta funkcja okazuje się niezbędna podczas uruchamiania nowych systemów lub rozwiązywania problemów, ponieważ można sprawdzić działanie mechaniczne niezależnie od elementów sterujących elektrycznych.
Niektóre modele 4WE 6 D zawierają przyrostek „OF” wskazujący konstrukcję zapadki. Wersje te nie mają sprężyny powrotnej, ale zamiast tego wykorzystują mechaniczne kulki lub sworznie, które blokują szpulę w dowolnym ostatnio ustawionym położeniu. Krótki impuls elektryczny przesuwa szpulę, a następnie zatrzask utrzymuje ją w tym miejscu bez ciągłego zasilania. Taka konstrukcja oszczędza energię i zmniejsza wydzielanie ciepła, ale wymaga szczególnej uwagi w celu zapewnienia stabilności ciśnienia w przewodzie powrotnym, ponieważ nie ma siły sprężyny pomagającej utrzymać szpulę w odpowiednim położeniu.
W zastosowaniach, w których szybka zmiana zaworów powoduje wstrząsy ciśnieniowe, warianty z miękkim przełączaniem wykorzystują precyzyjnie ukształtowane rowki i otwory wykonane w suwaku. Funkcje te stopniowo otwierają i zamykają ścieżki przepływu, zamiast natychmiastowego przełączania pomiędzy pozycjami. W rezultacie zmniejsza się efekt uderzenia wodnego, który z czasem może uszkodzić rury i kształtki. Standardowy czas reakcji wynosi od 10 do 20 milisekund w zależności od typu elektromagnesu i ciśnienia w układzie.
Specyfikacje elektryczne i ograniczenia środowiskowe
Cewki elektromagnetyczne rozdzielacza sterującego 4WE 6 D są zbudowane do pracy ciągłej, co oznacza, że mogą pozostawać pod napięciem przez czas nieokreślony bez przegrzania. Przy napięciu znamionowym wzrost temperatury cewki utrzymuje się poniżej 30 stopni Kelvina, a oczekiwana trwałość przekracza 10 milionów cykli przełączania. Ta trwałość sprawia, że zawór nadaje się do automatyzacji o dużej liczbie cykli, gdzie zawory mogą przełączać się kilka razy na sekundę przez dłuższy czas.
Dostępne napięcia obejmują obie opcje prądu stałego o napięciu 12, 24, 96 i 205 woltów oraz opcje prądu przemiennego o napięciu 110 i 230 woltów. Cewki tolerują wahania napięcia rzędu plus minus 10 procent od nominalnego, co zapewnia niezawodną pracę zaworu nawet przy wahaniach zasilania. Podłączenie elektryczne jest zgodne z normą EN 175301-803 dotyczącą złączy trójbiegunowych. Po prawidłowym połączeniu złącza osiągają stopień ochrony IP65, co oznacza, że są odporne na kurz i strumienie wody z dowolnego kierunku.
Jedną z praktycznych funkcji, którą doceniają technicy zajmujący się konserwacją, jest wyjmowana, obrotowa cewka. Można odłączyć złącze elektryczne, wyjąć cewkę elektromagnesu, obrócić ją o 360 stopni do dowolnej pozycji ułatwiającej okablowanie i zamontować ją ponownie bez włamywania się do obwodu hydraulicznego. Ta elastyczność upraszcza instalację w ciasnych przestrzeniach i pozwala zoptymalizować prowadzenie przewodów po zamontowaniu zaworu w systemie.
Zakres temperatur pracy standardowych uszczelek waha się od ujemnych 30 do dodatnich 80 stopni Celsjusza. Sam płyn hydrauliczny musi utrzymywać lepkość od 10 do 500 milimetrów kwadratowych na sekundę, chociaż optymalna wydajność występuje w okolicach 25. Zawór waży około 1,46 kilograma i jest wystarczająco lekki, aby można go było łatwo przenosić podczas instalacji, ale wystarczająco ciężki, aby sprawiał wrażenie solidnego i dobrze wykonanego.
Ważnym czynnikiem bezpieczeństwa jest temperatura zapłonu płynu. Najgorętsza powierzchnia elektromagnesu może podczas ciągłej pracy osiągnąć temperaturę 150 stopni Celsjusza. Olej hydrauliczny musi mieć temperaturę zapłonu co najmniej o 50 stopni wyższą od tej, co oznacza temperaturę zapłonu minimum 200 stopni Celsjusza. Większość mineralnych olejów hydraulicznych z łatwością spełnia ten wymóg, ale płyny syntetyczne lub nietypowe receptury wymagają weryfikacji przed użyciem.
Wymagania dotyczące płynu hydraulicznego i ochrona układu
Długoterminowa niezawodność rozdzielacza sterującego Rexroth 4WE 6 D zależy w dużym stopniu od jakości płynu hydraulicznego. Dokładne odstępy pomiędzy suwakiem a otworem korpusu zaworu mierzą zaledwie kilka mikrometrów. Cząsteczki zanieczyszczeń większe niż te prześwity powodują szybkie zużycie i ostateczną awarię poprzez dwa różne mechanizmy.
Po pierwsze, cząstki dostają się pomiędzy szpulę a otwór, powodując zjawisko, które technicy nazywają „tarciem”. Szpula zatrzymuje się na miejscu i nie chce się przesunąć, gdy zostanie wydane polecenie. Na początku może się to wydawać sporadyczne, gdy cząstki tymczasowo się klinują, a następnie zaczynają działać swobodnie, ale problem nieuchronnie się pogarsza w miarę gromadzenia się większej liczby cząstek. Po drugie, cząstki działają jak pasta szlifierska, która stopniowo niszczy precyzyjne powierzchnie. W miarę otwierania się luzów zwiększa się wyciek wewnętrzny. Wyciek ten nie tylko powoduje marnowanie mocy pompy, ale generuje ciepło, które powoduje degradację oleju i przyspiesza zużycie uszczelek w całym układzie.
Rexroth określa maksymalny poziom zanieczyszczenia zgodnie z normą ISO 4406, klasa 20/18/15. Klasyfikacja ta oznacza nie więcej niż 5000 cząstek większych niż 4 mikrony na mililitr oleju, nie więcej niż 1300 cząstek większych niż 6 mikronów i nie więcej niż 320 cząstek większych niż 14 mikronów. Osiągnięcie tej czystości wymaga skutecznej filtracji o współczynniku beta co najmniej 75 przy 25 mikronach.
W praktyce system filtracji często kosztuje więcej w całym okresie eksploatacji zaworu niż sam zawór. Elementy filtrujące wymagają regularnej wymiany, a analiza oleju potwierdza, że zanieczyszczenie utrzymuje się w dopuszczalnych granicach. Szkoda na filtrację prowadzi do kosztownych wymian zaworów i nieoczekiwanych przestojów. Inżynierowie projektujący nowe systemy powinni zaplanować budżet na filtry wysokiej jakości i zaplanować konserwację filtrów jako zadanie krytyczne, a nie opcjonalne.
Standardowym płynem jest mineralny olej hydrauliczny zgodny z normą DIN 51524 części 1, 2 i 3. Zawór współpracuje również z niektórymi płynami syntetycznymi i mieszaninami wody i glikolu, jeśli zostaną określone odpowiednie materiały uszczelniające. Standardowe uszczelki z kauczuku nitrylowego działają dobrze z olejami naftowymi, ale zastosowania wysokotemperaturowe wymagają uszczelek z fluoroelastomeru, a płyny na bazie wody wymagają specjalnych związków oznaczonych MH lub MT.
Rola zaworu pilotowego i charakterystyka wycieku
Zawór 4WE 6 D często służy jako stopień pilotowy sterujący większymi zaworami kierunkowymi. W tym zastosowaniu mały przełącznik ciśnienia sterującego 4WE 6 D porusza znacznie większą szpulę w zaworze stopnia głównego. Główny zawór może obsługiwać 600 litrów na minutę lub więcej, znacznie przekraczając bezpośrednią wydajność 4WE 6 D, ale wykorzystuje niezawodne przełączanie 4WE 6 D do podejmowania decyzji sterujących.
W przypadku zastosowania jako zawór pilotowy wydajność 4WE 6 D bezpośrednio wpływa na bezpieczeństwo i reakcję całego systemu o wysokim przepływie. Jakakolwiek niestabilność w porcie T zaworu pilotowego lub nadmierny przeciek wewnętrzny w zaworze pilotowym powoduje błędy w pozycjonowaniu stopnia głównego. To sprawia, że czystość płynu i stabilność ciśnienia w porcie T są jeszcze bardziej krytyczne w zastosowaniach z zaworami pilotowymi. Mały zawór pilotowy zasadniczo staje się mózgiem kontrolującym znacznie potężniejsze ciało, więc utrzymanie zdrowego mózgu wymaga szczególnej uwagi.
Wszystkie zawory suwakowe mają z założenia pewne wewnętrzne przecieki. Luz pomiędzy szpulą a otworem musi umożliwiać płynny ruch, co oznacza, że nie może być idealnie uszczelniony jak zawór grzybkowy. Nowe zawory wykazują bardzo małe wycieki, zwykle poniżej 0,5 litra na minutę przy pełnym ciśnieniu. W miarę wydłużania się czasu pracy zaworu i zużycia, zwiększa się luz, a wyciek stopniowo wzrasta. Jest to normalne i oczekiwane.
Projektanci systemów muszą uwzględnić ten wewnętrzny wyciek, szczególnie w zastosowaniach utrzymujących obciążenia. Cylinder wykorzystujący 4WE 6 D do utrzymania pozycji będzie powoli dryfował w miarę wewnętrznego wycieku oleju przez zawór. W przypadku utrzymywania statycznego konieczne staje się dodanie sterowanego pilotem zaworu zwrotnego lub zastosowanie konstrukcji suwaka utrzymującego obciążenie. Monitorowanie poziomu wycieków w czasie zapewnia również wczesne ostrzeganie o zużyciu. Gdy wyciek przekracza limity producenta, wymiana zaworu przed całkowitą awarią zapobiega nieoczekiwanym awariom.
Porównanie opcji konkurencyjnych i strategii wzajemnego odniesienia

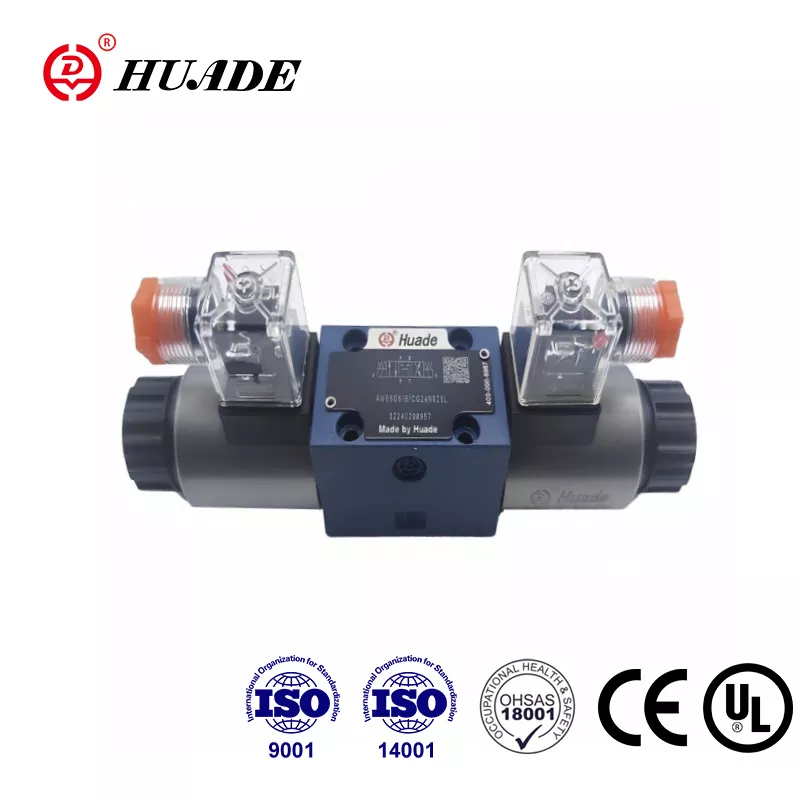

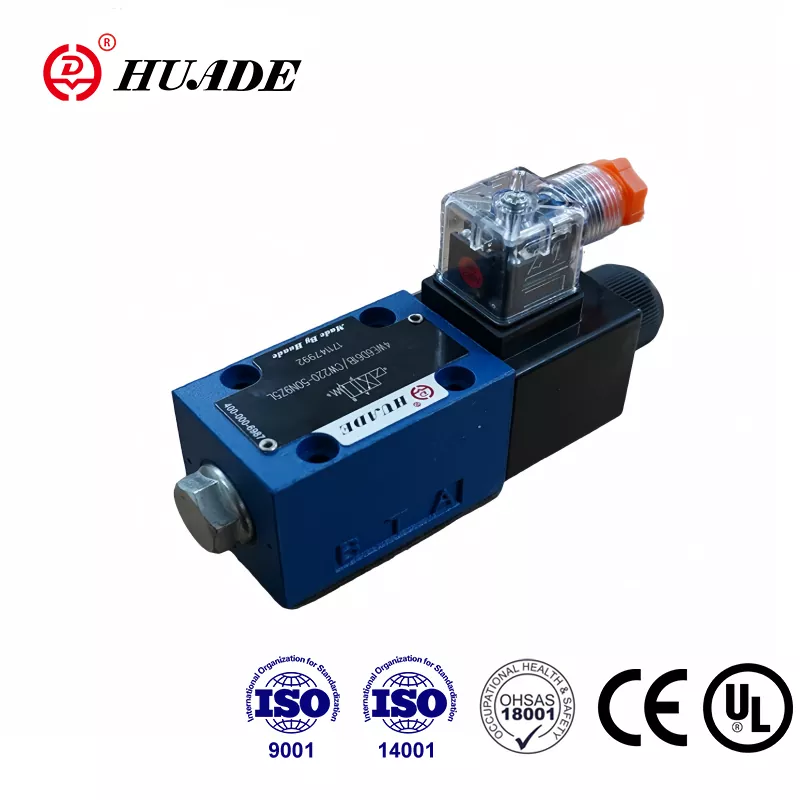

Standaryzacja NG6 oznacza, że kilku głównych producentów oferuje wymienne alternatywy dla rozdzielacza sterującego Rexroth 4WE 6 D. Zrozumienie opcji konkurencyjnych pomaga kupującym negocjować lepsze ceny i zachować elastyczność łańcucha dostaw.
Parker Hannifin produkuje serię D1VW, która bezpośrednio konkuruje z 4WE 6 D. Zawory te spełniają te same standardy montażu NFPA D03 i CETOP 3 przy podobnych ciśnieniach znamionowych około 345 barów i przepustowości do 80 litrów na minutę. Parker kładzie nacisk na precyzję produkcji i efektywność energetyczną, oferując liczne warianty elektryczne, w tym cewki prostownicze prądu przemiennego i konstrukcje szpul z miękkim przełączaniem.
Eaton Vickers produkuje serię DG4V-3, znaną z wytrzymałej konstrukcji, odpowiedniej do zastosowań w ciężkich warunkach. Tabele porównawcze potwierdzają, że określone modele Rexroth, takie jak 4WE 6 D z blokadą OF, mają bezpośrednie odpowiedniki Vickersa, takie jak DG4V-3-2N. Marka Vickers cieszy się dobrą reputacją w dziedzinie systemów wysokociśnieniowych, choć ceny często są nieco wyższe niż w przypadku innych opcji.
Krytycznym szczegółem przy powiązaniach są wartości znamionowe ciśnienia w porcie T. Chociaż główne możliwości dotyczące ciśnienia roboczego pozostają podobne w przypadku różnych marek, limity portów powrotnych znacznie się różnią. Standardowy Rexroth 4WE 6 D pozwala na ciśnienie 160 barów na porcie T. Parker D1VW z elektromagnesami prądu przemiennego pozwala na ciśnienie powrotne wynoszące jedynie 103 bary, ale wersje rektyfikowane na prąd stały lub przemienny zwiększają je do 207 barów. Jeśli projekt systemu zbliża się do ciśnienia powrotnego wynoszącego 160 barów, zastąpienie standardowego zaworu Parker AC może spowodować awarię z powodu niewystarczającej wydajności ciśnienia powrotnego.
Ta odmiana podkreśla, dlaczego kupujący nie mogą po prostu założyć, że mechaniczna wymienność równa się równoważności funkcjonalnej. Przed zatwierdzeniem zamiennika muszą być zgodne kompletne specyfikacje, w tym typ elektryczny i wszystkie wartości znamionowe ciśnienia. Działy zakupów powinny prowadzić zweryfikowaną listę referencyjną zawierającą nie tylko numery części, ale także potwierdzającą zgodność parametrów krytycznych z wymaganiami aplikacji.
Korzyści ze standaryzacji wykraczają poza zwykłe zastępstwa awaryjne. Na etapie projektowania inżynierowie mogą określić „Rexroth 4WE 6 D lub zatwierdzony odpowiednik”, a następnie utrzymywać relacje z wieloma dostawcami. Konkurencja ta utrzymuje rozsądne ceny i zapewnia dostępność części nawet w przypadku opóźnień w łańcuchu dostaw jednego z producentów. Kluczem jest odrobienie pracy domowej na początku, aby sprawdzić, co naprawdę kwalifikuje się jako odpowiednik, zamiast odkrywać niezgodność po instalacji.
Wyjście poza tryb włączenia-wyłączenia: kiedy rozważyć sterowanie proporcjonalne
Zawór rozdzielający Rexroth 4WE 6 D oferuje wyłącznie działanie binarne. Włącza się lub całkowicie wyłącza, bez żadnej przerwy. Działa to doskonale w wielu zastosowaniach, takich jak zaciskanie, wyrzucanie części lub proste cykle wysuwania i cofania. Jednak nowoczesna automatyka coraz bardziej wymaga zmiennej prędkości, płynnego przyspieszania i precyzyjnej kontroli położenia, czego zawory dwustanowe po prostu nie są w stanie zapewnić.
Zawory proporcjonalne, takie jak seria Rexroth 4WRPEH, wypełniają tę lukę poprzez ciągłą zmianę przepływu proporcjonalnie do elektrycznego sygnału wejściowego. Zamiast tylko włączać i wyłączać, zawór może ustawić przepływ na 25%, 63% lub na dowolną inną wartość. Umożliwia to kontrolowanie prędkości cylindra w całym jego skoku, wdrażanie miękkiego startu i zatrzymywania w celu zmniejszenia obciążeń udarowych oraz osiągnięcie płynnego ruchu w układach wieloosiowych.
Seria 4WRPEH zachowuje ten sam rozmiar NG6 i sposób montażu co 4WE 6 D, co czyni ją bezpośrednią ścieżką modernizacji mechanicznej. Wydajność przepływu waha się od 4 do 40 litrów na minutę, w zależności od modelu. Zawór zawiera wbudowaną elektronikę, która przetwarza sygnały sterujące, zapewnia informację zwrotną o położeniu i wdraża zaawansowane algorytmy sterowania. Ta zintegrowana konstrukcja elektroniczna ostro kontrastuje z prostym przełączaniem elektromagnetycznym 4WE 6 D.
Sygnał zwrotny dotyczący położenia umożliwia systemowi sterowania sprawdzenie, czy suwak faktycznie przesunął się do zadanej pozycji. To sterowanie w zamkniętej pętli zapewnia dokładność w zakresie ułamków milimetra, umożliwiając zastosowanie takich zastosowań, jak serwonapędy wymagające precyzyjnej kontroli siły lub obrabiarki wymagające płynnego konturowania. Elektryczny sygnał zwrotny umożliwia również monitorowanie diagnostyczne w celu wykrycia zużycia lub nieprawidłowego działania, zanim nastąpi całkowita awaria.
Nowoczesne zawory proporcjonalne są wyposażone w cyfrowe interfejsy komunikacyjne, takie jak IO-Link, które łączą je ze środowiskami produkcyjnymi Przemysłu 4.0. Zawór staje się inteligentnym czujnikiem dostarczającym w czasie rzeczywistym dane dotyczące wydajności, prognoz konserwacji i parametrów konfiguracyjnych. Stanowi to skok generacyjny w stosunku do podstawowego podłączenia elektrycznego rozdzielacza 4WE 6 D.
Kiedy należy wybrać sterowanie proporcjonalne, a nie załącz-wyłącz? Jeżeli zastosowanie wiąże się z którymkolwiek z tych wymagań, na poważne rozważenie zasługuje sterowanie proporcjonalne: praca ze zmienną prędkością, płynne przyspieszanie i zwalnianie, zwiększanie ciśnienia w celu zapewnienia delikatnego kontaktu części, utrzymywanie pozycji bez blokad mechanicznych lub integracja z programowalnymi sterownikami ruchu. Z drugiej strony, jeśli potrzebujesz po prostu niezawodnego przełączania kierunku, a wielkość przepływu pozostaje stała podczas pracy, prostszy i tańszy 4WE 6 D pozostaje lepszym wyborem.
Wielu konstruktorów maszyn zaczyna od zaworów odcinających, a później, w miarę ewolucji wymagań klientów, modernizuje sterowanie proporcjonalne. Kompatybilność mechaniczna sprawia, że aktualizacja jest stosunkowo prosta, chociaż integracja elektryczna i dostrojenie systemu wymagają dodatkowego wysiłku inżynieryjnego. Planowanie ewentualnych przyszłych modernizacji poprzez projektowanie z uwzględnieniem odpowiedniej infrastruktury elektrycznej i wydajności systemu sterowania pozwala zaoszczędzić pieniądze w porównaniu z późniejszym całkowitym przeprojektowaniem.
Względy zakupowe i realia łańcucha dostaw
Rzeczywiste ceny kierunkowego zaworu sterującego Rexroth 4WE 6 D różnią się znacznie w zależności od konkretnego modelu, dostawcy i warunków rynkowych. Ceny nowych zaworów wahają się zazwyczaj od 350 do 730 dolarów amerykańskich, w zależności od konfiguracji i ilości. Rabaty ilościowe obowiązują w przypadku zamówień na dziesięć lub więcej jednostek, przy czym niektórzy dystrybutorzy oferują wielopoziomowe ceny, które przy większych ilościach zmniejszają koszt jednostkowy o 15 do 25 procent.
Rynki internetowe, takie jak eBay, oferują zarówno nowe, jak i używane zawory w różnych przedziałach cenowych. Chociaż używane zawory mogą wydawać się atrakcyjne ze względu na oszczędności, historia i stan wewnętrzny pozostają nieznane. Ponieważ przeciek wewnętrzny wzrasta wraz ze zużyciem, a jego pomiar wymaga sprzętu do sprawdzania przepływu, używane zawory niosą ze sobą znaczne ryzyko, chyba że sprzedawca przedstawi potwierdzone wyniki testów. W przypadku zastosowań krytycznych skromne oszczędności rzadko uzasadniają niepewność co do niezawodności.
Autoryzowani dystrybutorzy, tacy jak [BuyRexroth.com] (http://buyrexroth.com/), utrzymują zapasy popularnych konfiguracji z typową dostawą wynoszącą 28 dni roboczych w przypadku modeli standardowych. Oznacza to około sześciu tygodni, co wydaje się długie jak na taki standardowy komponent, ale odzwierciedla ciągłe obciążenia globalnego łańcucha dostaw wpływające na cały sektor automatyki przemysłowej. Mniej powszechne konfiguracje zaworów lub specjalne opcje, takie jak powłoki odporne na korozję, mogą wydłużyć czas realizacji do 12 tygodni lub więcej.
Te czasy realizacji stwarzają prawdziwe wyzwania w zakresie planowania dla producentów sprzętu i działów konserwacji. Zamawianie zaworów po sfinalizowaniu projektu maszyny wiąże się z ryzykiem opóźnienia całego projektu, jeśli dostawa trwa dłużej niż oczekiwano. Podobnie w przypadku działań konserwacyjnych należy gromadzić krytyczne części zamienne, zamiast czekać na zamówienia awaryjne w czasie awarii. Finansowy koszt utrzymania zapasów wymaga zrównoważenia ze znacznie wyższymi kosztami przestojów produkcyjnych w czasie oczekiwania na części.
Wysyłka międzynarodowa dodaje kolejną warstwę złożoności. Zawory hydrauliczne kwalifikują się jako standardowe towary przemysłowe bez specjalnych ograniczeń eksportowych, ale koszty wysyłki i czas odprawy celnej znacznie różnią się w zależności od miejsca przeznaczenia. Zamawianie u dystrybutorów regionalnych zamiast wysyłki bezpośrednio z Niemiec często zapewnia szybszą dostawę i prostszą logistykę pomimo potencjalnie wyższych cen jednostkowych.
Całkowity koszt posiadania wykracza daleko poza cenę zakupu. Prace instalacyjne, inżynieria integracyjna, czas uruchomienia i bieżąca konserwacja przyczyniają się do kosztów w całym okresie użytkowania. Co najważniejsze, system filtracji wymagany do utrzymania właściwej czystości oleju często kosztuje ponad dziesięć lat niż wielokrotna wymiana zaworów. Zaniedbanie filtracji w celu zaoszczędzenia kosztów krótkoterminowych prowadzi do przedwczesnej awarii zaworu, powodując znacznie wyższe wydatki długoterminowe.
Kupujący skupiający się wyłącznie na najniższej cenie zakupu często stwarzają później kosztowne problemy. Pełna ocena uwzględnia niezawodność dostawcy, jakość wsparcia technicznego, dostępność części zamiennych i warunki gwarancji, a także cenę. Nawiązanie relacji z wieloma zatwierdzonymi dostawcami zapewnia odporność na nieoczekiwane zakłócenia w dostawach przy jednoczesnym zachowaniu standardów jakości.
Wymagania dotyczące konserwacji i dostęp do rozwiązywania problemów
Standardowe katalogi produktów rozdzielacza 4WE 6 D zawierają specyfikacje i wymiary, ale w szczególności brakuje im szczegółowych procedur konserwacji lub wskazówek dotyczących rozwiązywania problemów. Producenci zazwyczaj traktują tę wiedzę operacyjną jako wiedzę techniczną wymagającą oddzielnej dokumentacji serwisowej.
Rexroth i HYDAC publikują kompleksowe instrukcje serwisowe, które obejmują procedury demontażu, specyfikacje limitów zużycia, zalecane części zamienne i schematy diagnostyczne. Podręczniki te nie są ogólnodostępne, ale wymagają zakupu lub są dostarczane klientom, którzy ukończą oficjalne kursy szkoleniowe. Niniejsza polityka chroni wiedzę producenta, zapewniając jednocześnie odpowiednie przeszkolenie personelu przeprowadzającego konserwację.
Dla zespołów konserwacyjnych oznacza to, że nie można polegać wyłącznie na informacjach katalogowych przy diagnozowaniu problemów lub planowaniu napraw. Nawiązanie kontaktu z grupą wsparcia technicznego producenta przed wystąpieniem problemów pozwala zaoszczędzić czas w sytuacjach awaryjnych. Wielu dystrybutorów oferuje programy szkoleniowe obejmujące wiele typów zaworów i zapewniające praktyczne doświadczenie w zakresie procedur demontażu i testowania.
Typowe zadania konserwacyjne obejmują wymianę cewki elektromagnesu, wymianę uszczelnienia i czyszczenie szpuli. Konstrukcja mokrego twornika umożliwia wymianę cewek bez otwierania komory hydraulicznej poprzez obrócenie cewki o 90 stopni i podniesienie jej. Ta pięciominutowa procedura nie wymaga drenażu płynu ani rozhermetyzowania układu. Nowe uszczelki i oczyszczona szpula mogą przywrócić zaworom wykazującym zwiększone wewnętrzne przecieki działanie jak nowe, pod warunkiem, że zużycie nie spowodowało otwarcia luzów przekraczających specyfikację.
Systematyczne diagnozowanie problemów z zaworami pozwala uniknąć niepotrzebnego wysiłku i losowej wymiany części. Jeśli zawór nie przesuwa się, najpierw sprawdź, czy do cewki dociera prąd elektryczny o właściwym napięciu. Sprawdź rezystancję cewki za pomocą omomierza, aby upewnić się, że uzwojenie nie jest spalone. Jeśli kontrole elektryczne wypadną pomyślnie, podejrzane stają się problemy z hydrauliką. Zanieczyszczony olej mógł spowodować zakleszczenie szpuli, co wymagało demontażu i czyszczenia. Niskie ciśnienie zasilania może spowodować niewystarczające ciśnienie pilota, aby przesunąć szpulę wbrew siłom obciążenia.
Testowanie elektryczne wymaga znajomości specyfikacji rezystancji cewek, która pojawia się w szczegółowych arkuszach danych, ale nie w podstawowych katalogach. Typowe cewki prądu stałego mają rezystancję od 15 do 40 omów, w zależności od napięcia znamionowego. Cewki prądu przemiennego wykazują znacznie niższą rezystancję, często od 5 do 15 omów, ponieważ w celu ograniczenia prądu opierają się raczej na indukcyjności niż na czystej rezystancji. Otwarty obwód wskazuje na spaloną cewkę, natomiast bardzo niska rezystancja sugeruje zwarcie uzwojeń.
Wskazówki dotyczące zastosowań w świecie rzeczywistym
Prasy przemysłowe stanowią klasyczne zastosowanie rozdzielacza 4WE 6 D. Zawór steruje wysuwaniem cylindra w celu wywarcia siły docisku i cofaniem w celu zwolnienia. Zawór nadmiarowy ciśnienia ogranicza maksymalną siłę, podczas gdy zawór kierunkowy po prostu steruje kierunkiem. To proste sterowanie wystarcza do wielu operacji prasowania, w których siła i prędkość pozostają stałe.
Wtryskarki wykorzystują wiele zaworów kierunkowych, w tym modele 4WE 6 D, do sterowania cylindrami zaciskowymi, sworzniami wypychaczy i ciągami rdzenia. Funkcje te wymagają niezawodnego sterowania kierunkiem przy minimalnych wyciekach, aby uniknąć problemów z jakością części. Możliwość pracy zaworu przy ciśnieniu 315 bar pozwala na zastosowanie dużych sił zwarcia potrzebnych w przypadku dużych form.
Mobilny sprzęt hydrauliczny, taki jak koparki i dźwigi, wykorzystuje w całym systemie zawory kierunkowe. 4WE 6 D często służy jako zawór pilotowy dostarczający ciśnienie sterujące do znacznie większych głównych zaworów sterujących na konsoli operatora. Dzięki tej architekturze elementy sterujące operatora są lekkie i responsywne, a główne zawory obsługują duże przepływy napędzające cylindry wysięgnika, ramienia i łyżki. Kompaktowy rozmiar NG6 z łatwością mieści się w zbloczach zaworów pilotowych spełniających wiele funkcji.
Automatyka linii montażowej często wykorzystuje zawory 4WE 6 D do operacji przenoszenia, mocowania i prasowania części. Szybki czas reakcji pozwala na obsługę częstotliwości cykli wynoszącej kilka operacji na minutę. Długa żywotność jest istotna, ponieważ awaria zaworu na zautomatyzowanej linii powoduje zatrzymanie produkcji, co ma wpływ na wiele dalszych stacji.
Każde z tych zastosowań wymaga zwrócenia uwagi na specyficzne szczegóły wykraczające poza podstawowe specyfikacje. Sterowanie prasą wymaga starannego doboru ciśnieniowego zaworu nadmiarowego, aby chronić oprzyrządowanie. Maszyny do formowania wymagają uwzględnienia wysokich obciążeń cieplnych wynikających z ciągłych cykli. Sprzęt mobilny jest narażony na wstrząsy, wibracje i ekstremalne temperatury, które stanowią wyzwanie dla niezawodności zaworów. Zautomatyzowane systemy wymagają integracji ze sterownikami programowalnymi i obwodami bezpieczeństwa. 4WE 6 D stanowi solidną podstawę, ale odniesie sukces tylko wtedy, gdy kompletny projekt systemu uwzględnia wymagania specyficzne dla aplikacji.
Podejmowanie decyzji o wyborze
Wybór rozdzielacza sterującego Rexroth 4WE 6 D rozpoczyna się od sprawdzenia, czy spełnia on podstawowe wymagania. Ciśnienie w układzie musi utrzymywać się na poziomie 350 barów lub poniżej, zapotrzebowanie na przepływ nie powinno przekraczać 80 litrów na minutę w przypadku elektrozaworów prądu stałego lub 60 litrów na minutę w przypadku wersji AC, a ciśnienie w przewodzie powrotnym musi utrzymywać się poniżej 160 barów, łącznie ze skokami ciśnienia.
Specyfikacje elektryczne wymagają dopasowania do dostępnych zasilaczy. Chociaż napięcie prądu stałego 24 V stało się niemal powszechne w nowoczesnych sterownikach przemysłowych, starszy sprzęt może wymagać wersji prądu przemiennego 110 lub 230 V. Upewnij się, że tolerancja napięcia mieści się w granicach plus/minus 10 procent, aby uniknąć problemów z niezawodnością w obiektach o marginalnej jakości energii.
Warunki środowiskowe determinują wybór materiału uszczelnienia. Standardowy kauczuk nitrylowy działa w temperaturach od ujemnych 30 do dodatnich 80 stopni Celsjusza w przypadku olejów naftowych. Zastosowania wysokotemperaturowe powyżej 80 stopni wymagają uszczelek z fluoroelastomeru. Płyny na bazie wody wymagają specjalnych związków uszczelniających, które są odporne na różne środowiska chemiczne. Podobnie sprawdź, czy płyn hydrauliczny spełnia normy DIN 51524 lub skonsultuj się z producentem w sprawie alternatywnych płynów.
Rozważania dotyczące montażu obejmują zarówno interfejs zaworu, jak i orientację elektromagnesu. Upewnij się, że powierzchnia montażowa zapewnia płaską płaszczyznę uszczelnienia z odpowiednim momentem dokręcania śrub i uszczelkami typu O-ring. Zaplanuj prowadzenie przewodów elektrycznych, aby wykorzystać obrotowy elektromagnes, umieszczając złącze w miejscu, w którym okablowanie jest wygodne i chronione przed uszkodzeniami mechanicznymi.
Decyzja pomiędzy wersją standardową ze sprężyną powrotną a wersją z zatrzaskiem zależy od cyklu pracy i dostępności energii. Zawory zatrzaskowe oszczędzają energię w zastosowaniach, w których położenie zaworu zmienia się rzadko i musi wytrzymać przez dłuższy czas. Zawory ze sprężyną powrotną zapewniają wyraźniejsze tryby awarii, ponieważ utrata mocy przywraca je do określonego bezpiecznego stanu.
W zastosowaniach wymagających zmiennej kontroli prędkości, płynnego przyspieszania lub sprzężenia zwrotnego położenia, ograniczenia 4WE 6 D stają się oczywiste. To sygnalizuje, kiedy należy rozważyć zawory proporcjonalne pomimo wyższych kosztów i złożoności. Decyzja często zależy od tego, czy aplikacja rzeczywiście wymaga modulacji, czy też sterowanie typu on-off przy odpowiedniej konstrukcji obwodu pozwala uzyskać wymagane wyniki.
Poza samym zaworem sukces zależy od prawidłowego projektu systemu. Dobierz jednostkę hydrauliczną tak, aby zapewnić odpowiedni przepływ przy wymaganym ciśnieniu i rozsądne wytwarzanie ciepła. Zainstaluj filtr spełniający wymagania normy ISO 4406 klasa 20/18/15. Zaprojektuj przewody powrotne tak, aby zminimalizować przeciwciśnienie w porcie T. Należy uwzględnić zabezpieczenie nadmiarowe ciśnienia i odpowiednie płukanie układu podczas pierwszego uruchomienia w celu usunięcia zanieczyszczeń z zespołu.
Wnioski i zalecenia strategiczne
Zawór sterujący Rexroth 4WE 6 D pozostaje standardem branżowym nie bez powodu. Możliwość pracy pod wysokim ciśnieniem, ustandaryzowane interfejsy i sprawdzona niezawodność sprawiają, że jest to rozsądny wybór dla średnio- i wysokociśnieniowych układów hydraulicznych wymagających niezawodnego sterowania kierunkiem. Globalna akceptacja standardów montażu NG6 zapewnia elastyczność łańcucha dostaw za pośrednictwem wielu wykwalifikowanych dostawców.
Jednakże pomyślne zastosowanie wymaga przestrzegania ograniczeń zaworu i utrzymywania wymaganego środowiska hydraulicznego. Limit ciśnienia w porcie T wynoszący 160 barów nie jest sugestią, ale twardą granicą, która po przekroczeniu powoduje awarie. Inżynierowie muszą dokładnie przeanalizować dynamikę przewodu powrotnego, szczególnie w systemach z wieloma zaworami mającymi wspólne kolektory powrotne.
Czystość płynu hydraulicznego również nie podlega negocjacjom. Spełnienie normy ISO 4406 klasa 20/18/15 wymaga inwestycji w odpowiednią filtrację i bieżącą konserwację. Stanowi to największy koszt w całym okresie eksploatacji zaworu i zasługuje na odpowiedni priorytet budżetowy. Oszczędność pieniędzy na filtracji powoduje znacznie większe koszty w wyniku przedwczesnej wymiany zaworów i nieoczekiwanych przestojów.
Korzystanie z normalizacji oznacza utrzymywanie zatwierdzonych list odsyłaczy ze zweryfikowanymi specyfikacjami. Mechaniczna wymienność zaworów NG6 różnych marek zapewnia odporność łańcucha dostaw tylko wtedy, gdy zamienniki są potwierdzone technicznie, a nie zakładane. Porównując alternatywy, należy zwrócić szczególną uwagę na wartości ciśnienia w porcie T.
W przypadku nowych projektów maszyn należy rozważyć, czy sterowanie włącz-wyłącz rzeczywiście spełnia obecne i przyszłe potrzeby. Zawór 4WE 6 D doskonale sprawdza się w zastosowaniach, w których wystarczające jest przełączanie kierunku i stały przepływ. Gdy wymagana jest zmienna prędkość, płynny ruch lub zintegrowana diagnostyka, technologia zaworów proporcjonalnych zapewnia możliwości warte dodatkowej inwestycji.
Zawór reprezentuje dojrzałą technologię z jasnym zrozumieniem możliwości i ograniczeń. Sukces wynika z przestrzegania tych granic, prawidłowego utrzymywania środowiska hydraulicznego i dopasowania możliwości zaworów do wymagań aplikacji. Odpowiednio zastosowany rozdzielacz 4WE 6 D zapewnia lata niezawodnej pracy w wymagających zastosowaniach przemysłowych.
