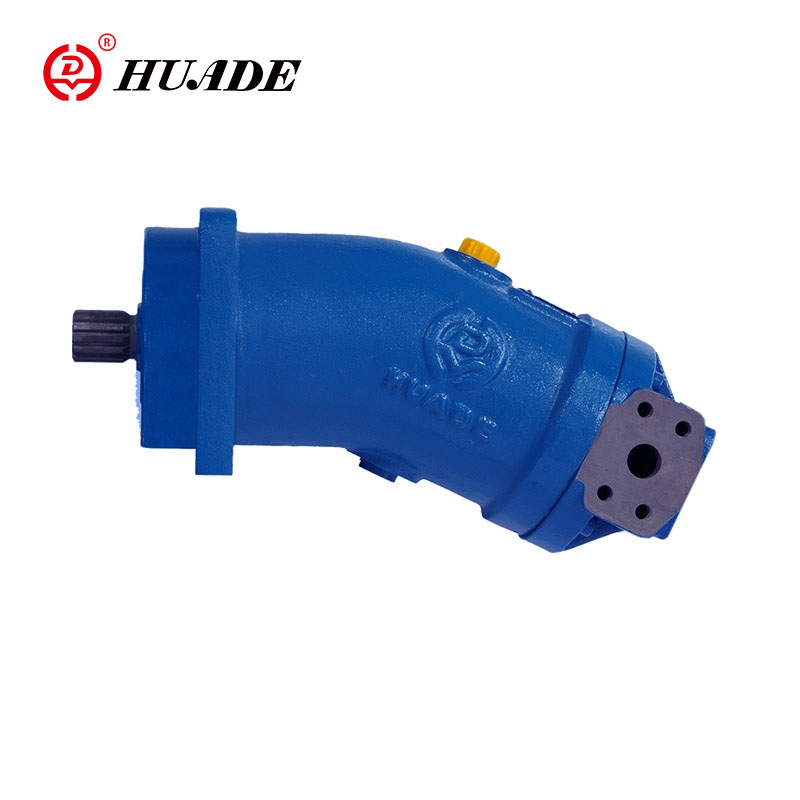

Stała pompa/silnik z tłokiem osiowym A2F

Stała pompa/silnik z tłokiem osiowym A2F A2F może być używana jako pompa lub silnik w napędach hydrostatycznych, w obwodzie otwartym lub zamkniętym. Jest to osiowy zespół tłokowy o konstrukcji z wygiętą osią i stałym przemieszczeniem. Jeśli pompa A2F pracuje jako pompa, przepływ jest proporcjonalny do prędkości napędu i pojemności skokowej. W przypadku pracy jako silnik prędkość wyjściowa silnika A2F jest proporcjonalna do objętości skokowej i odwrotnie proporcjonalna do przemieszczenia. Wyjściowy moment obrotowy wzrasta wraz ze spadkiem ciśnienia pomiędzy stroną wysokiego i niskiego ciśnienia.

Parametr produktu stałej pompy/silnika z tłokiem osiowym A2F

• Rozmiar: 10-500
• Maksymalne ciśnienie: do 40 MPa
• Obwód: dla obwodu otwartego lub zamkniętego.
• Konstrukcja: tłok stożkowy osiowy, konstrukcja z wygiętą osią

▶Wlotowe ciśnienie robocze

◆Pompa

Minimalne ciśnienie w portach A lub B

P_abs---0,08 MPa

W obiegach zamkniętych ciśnienie zasilania musi wynosić od 0,2 MPa do 0,6 MPa, w zależności od prędkości pompy i lepkości płynu hydraulicznego

◆Silnik

Ciśnienie w porcie A lub B

Ciśnienie nominalne PN=35MPa

Ciśnienie szczytowe P_maks= 40 MPa

Suma ciśnień na przyłączach A i B nie może przekraczać 70 MPa (indywidualne ciśnienie po obu stronach maks. 40 MPa)

▶Wylotowe ciśnienie robocze

◆Pompa

Ciśnienie nominalne --- P_N= 35MPa

Ciśnienie szczytowe-----P_maks= 40 MPa

Nacisk obudowy

▶Maksymalne dopuszczalne ciśnienie w obudowie (na porcie T)

Pabs ---- 0,2 MPa

▶Zakres temperatury oleju

t_min---- -25 ℃

t_maks--- + 80 ℃

▶Zakres lepkości

V_min----(dla krótkich okresów) 10mm²/S

V_maks---(na krótkie okresy) 1000 mm²/S

▶Optymalna lepkość robocza

V_optować--- 16-36mm²/S

Cecha produktu i zastosowanie stałej pompy/silnika z tłokiem osiowym A2F

Cechy

▶Wysokowydajna grupa obrotowa ze sprawdzonym sferycznym obszarem sterowania z zaletami: samocentrująca, niska prędkość obwodowa, wysoka wydajność.

▶ Solidne łożyska toczne charakteryzują się długą żywotnością.

▶ Wał napędowy zdolny do przenoszenia obciążenia promieniowego.

▶ Kołnierz montażowy ISO, jednolity dla stałego przemieszczenia.

▶Pompy/silniki i silniki o zmiennej charakterystyce od wielkości 55.

▶ Można stosować w połączeniu z płynami ognioodpornymi.

▶ Niskie generowanie hałasu.

Aplikacja

Stała pompa / silnik z tłokiem osiowym A2F jest szeroko stosowany w maszynach inżynieryjnych, maszynach węglowych, maszynach rolniczych, sprzęcie metalurgicznym, obrabiarkach itp.
