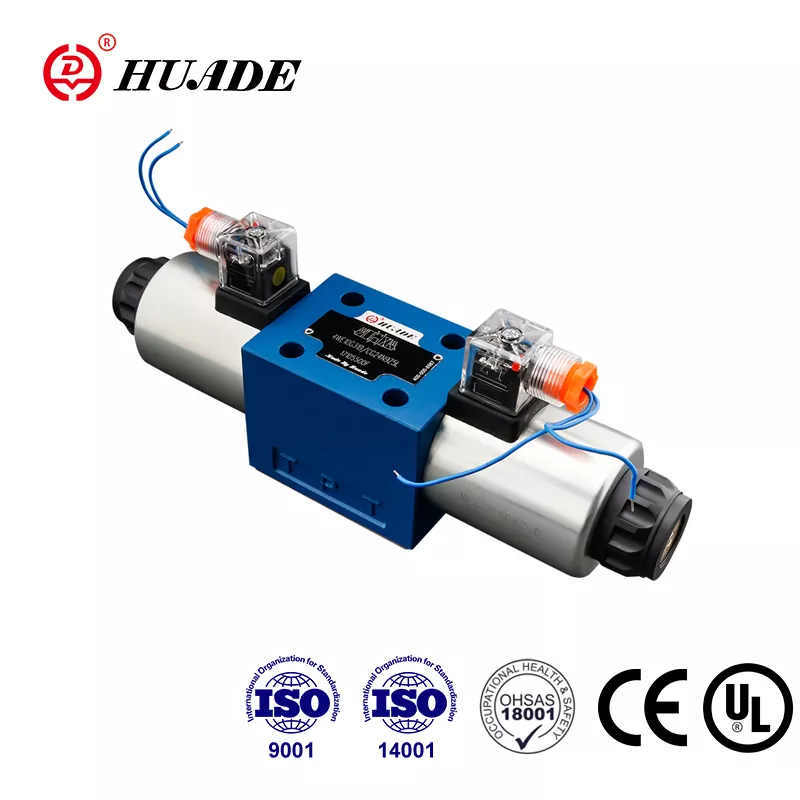

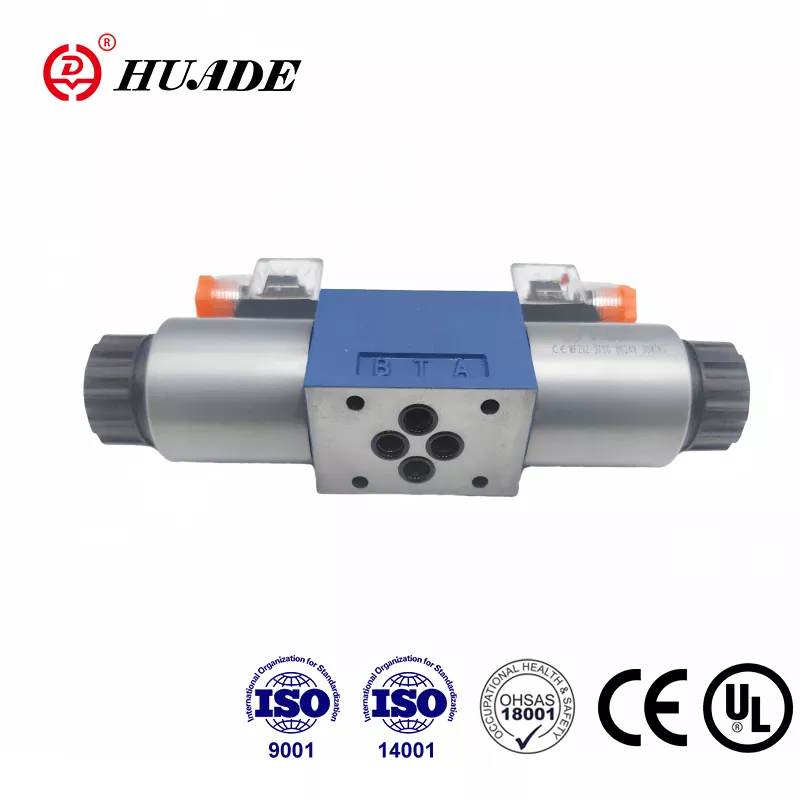

Od 1979 r., po dwukrotnej współpracy z firmą Rexroth, firma Huade Hydraulic stała się wiodącym producentem w chińskim przemyśle hydraulicznym. Rozdzielacz rozdzielający Huade® typ 4WE 10 D jest zamiennikiem produktów firmy Rexroth. Seria elektromagnetycznych zaworów kierunkowych przeszła certyfikaty CE i UL. Zawory te są konkurencyjne w stosunku do znanych produktów, charakteryzując się dobrą jakością i niższą ceną. Fabryka przeszła ISO9001, ISO14001 i OH SAS18001. Huade® to wybitna marka w chińskim przemyśle hydraulicznym. Hydrauliczne zawory kierunkowe Huade® biorą udział w wielu krajowych projektach transformacji sprzętu technicznego i obronnego, których celem jest promowanie modernizacji sprzętu obronnego.
|
Ciśnienie robocze maks. |
Porty A.B.P (MPa) |
do 31,5 |
|
Porty T (MPa) |
16 |
|
|
Przepływ maks. (l/min) |
120 |
|
|
Przekrój poprzeczny (pozycja przełączania 0): |
Z symbolem Q ok. 6% powierzchni nominalnej |
|
|
Płyn pod ciśnieniem |
Oleje mineralne (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|
|
Zakres temperatury płynu pod ciśnieniem （℃） |
-30～+80 |
|
|
Zakres lepkości (mm2/s) |
2,8 ~ 500 |
|
|
Waga (kg) |
Zawór z 1 elektromagnesem |
5,1 (DC), 4,3 (AC) |
|
Zawór z 2 elektromagnesami |
6,7 (DC), 5,1 (AC) |
|
Cechy:
▶ Kierunkowy zawór suwakowy sterowany bezpośrednio elektromagnetycznie w wersji standardowej
▶ Elektromagnesy prądu stałego lub prądu przemiennego z mokrymi pinami z wyjmowanymi cewkami
▶ Idealny kontur
▶ Cewki można wymieniać bez otwierania szczelnej komory
▶ Możliwość wyboru centralnego lub indywidualnego podłączenia elektrycznego
▶ Opcjonalne sterowanie ręczne
▶ Długa żywotność
▶ Schemat przeniesienia zgodnie z Din 24 340 forma A, ISO 4401 i CETOP - RP 121H
Zawory kierunkowe 4WE 10 składają się zasadniczo z obudowy (1), jednego lub dwóch elektromagnesów (2), suwaka sterującego (3) i jednej lub dwóch sprężyn powrotnych (4). W stanie spoczynku suwak sterujący (3) utrzymywany jest w położeniu środkowym lub początkowym za pomocą sprężyn powrotnych (4) (z wyjątkiem suwaków impulsowych). Suwak sterujący (3) sterowany jest za pomocą elektromagnesów z mokrym kołkiem (2). Siła elektromagnesu (2) działa na suwak sterujący (3) i przesuwa go z położenia spoczynkowego do żądanego położenia końcowego. Umożliwia to swobodny przepływ z P do A i B do T lub P do B i A do T.
Po odłączeniu zasilania elektromagnesu (2) suwak sterujący (3) powraca do pozycji wyjściowej za pomocą sprężyny powrotnej (4).
Opcjonalne sterowanie ręczne (5) umożliwia przesuwanie suwaka sterującego (3) bez zasilania elektrozaworów.
Schemat budowy serii WE 10 30B
1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.
2. Zbiornik musi zostać uszczelniony, a na wlocie powietrza musi zostać zainstalowany filtr powietrza.
3. Produkty bez płyty przyłączeniowej opuszczające fabrykę.
4. Śruby mocujące zawór należy dobierać i stosować zgodnie z wzornikiem.
5. Chropowatość powierzchni połączonej z zaworem powinna wynosić 0,8.
6. Wymagane jest wykończenie powierzchni elementu współpracującego do 0,01/100 mm.
