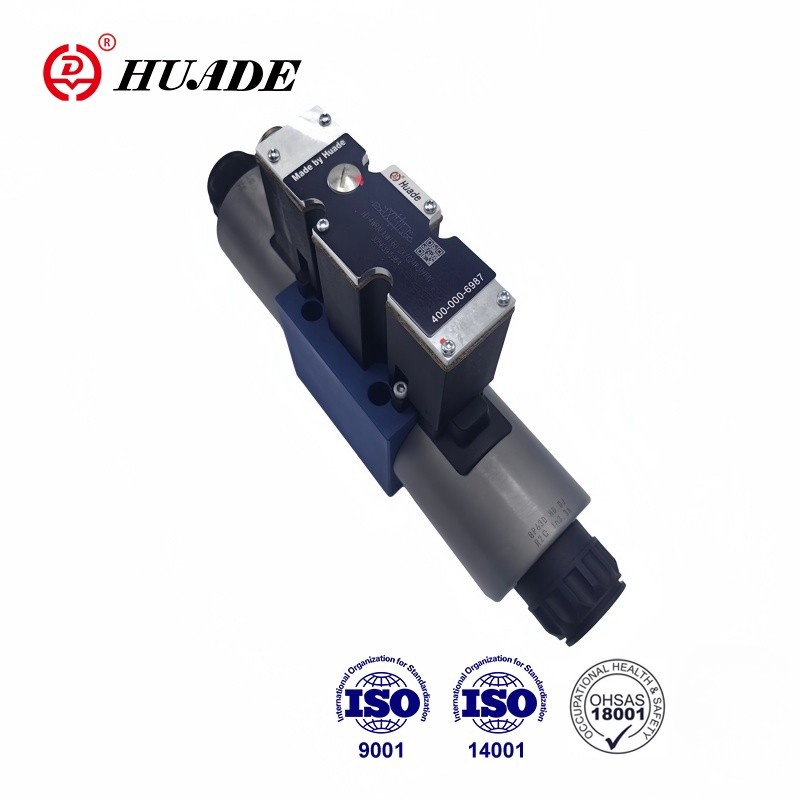

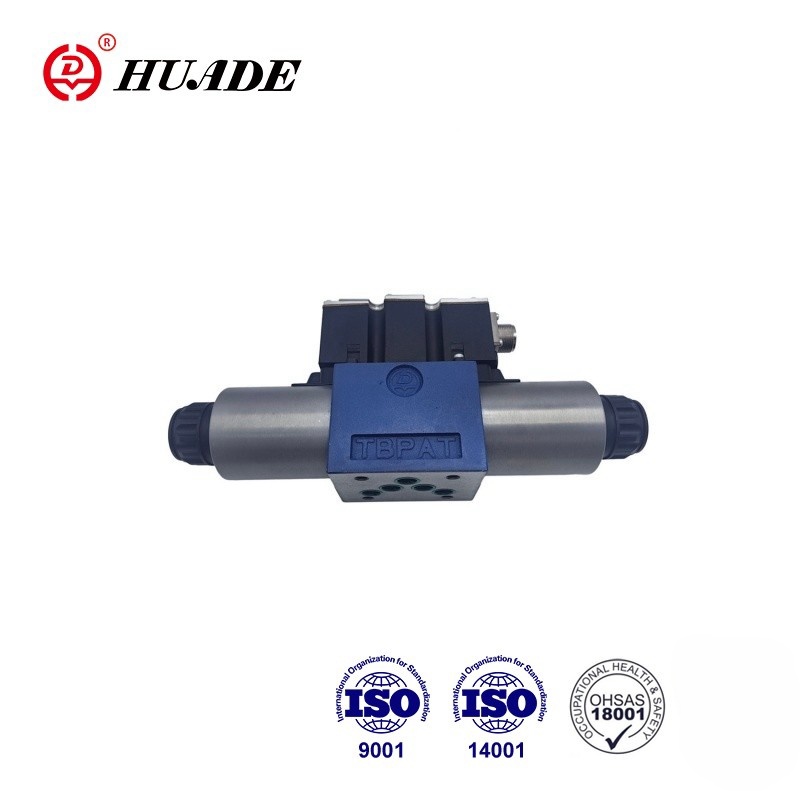

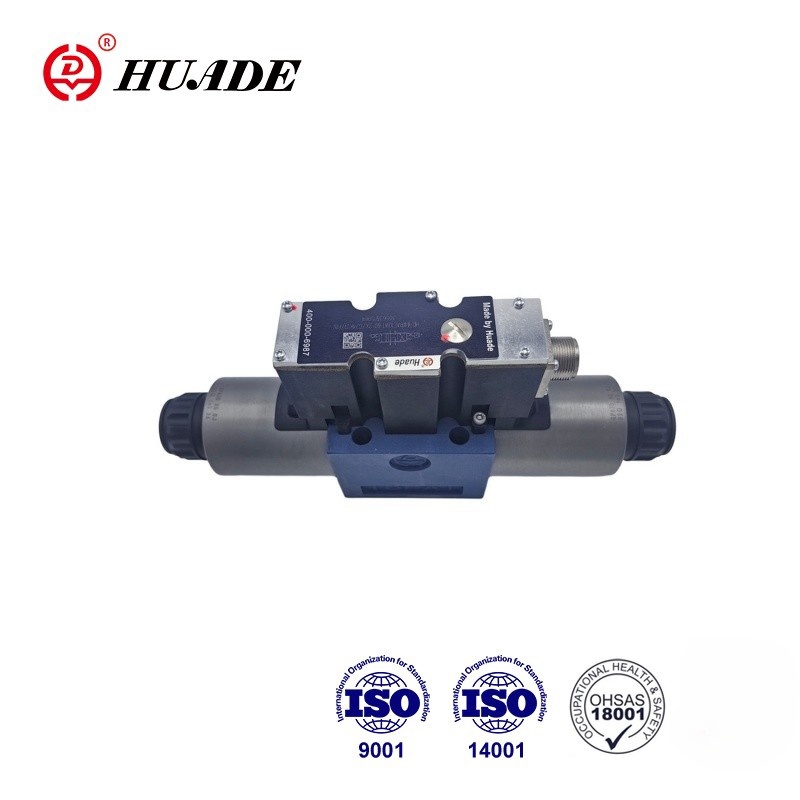

Proporcjonalny zawór kierunkowy 4WRAE 10 W1-60-2X jest bezpośrednio sterowanym proporcjonalnym zaworem kierunkowym 4/2 i 4/3. Zawór ten jest montowany na płycie. 4WRAE 10 W1-60-2X ma opcjonalny wbudowany wzmacniacz i opcje wejść A1 lub F1. Wydajność jest zgodna z produktami dużych marek pierwszej linii i stanowi dobrą, niedrogą alternatywę. Seria zaworów proporcjonalnych jest szeroko stosowana w przemyśle morskim.
| Hydrauliczny | |||
| Typ zaworu | HD-WRA | HD-WRAE | |
| Ciśnienie robocze (MPa) | Port A, P, B | 31.5 | 31.5 |
| Porty T | 21 | 21 | |
| Przepływ nominalny qv nom przy △ P=1MPa | NS6 (l/min) | 7, 15 i 26 | |
| NS10 (l/min) | 30 i 60 | ||
| Stopień zanieczyszczenia (µm) | ≤20 | ||
| Histereza(%) | ≤5 | ||
| Błąd odwrócenia (%) | ≤1 | ||
| Czułość odpowiedzi (%) | ≤0,5 | ||
| Płyn pod ciśnieniem | Olej mineralny lub ester fosforanowy | ||
| Zakres lepkości | 20 ~ 380 | ||
| Zakres temperatury otoczenia (℃) | -20 do +80 | -20 do +50 | |
| Waga (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektryczny | |||
| Elektryczny, elektromagnetyczny | |||
| Typ zaworu | HD-WRA | HD-WRAE | |
| Typ napięcia | DC | ||
| Sterowanie napięciem (V) | ±10 | ||
| Maks. prąd na elektromagnes (A) | 2.5 | ||
| Rezystancja cewki elektromagnesu (Ω) | Wartość zimna przy 20 ℃ | 2 | |
| Maks. ciepła wartość | 3 | ||
| Obowiązek | 100% | ||
| Temperatura cewki (℃) | do +150 | ||
| Ochrona zaworu zgodna z DIN40050 | IP65 | ||
| Elektryka, elektronika sterująca | |||
| elektronikę sterującą | HD-VT-VSPA2-1-1X/ | zintegrowany z zaworem | |
| Napięcie zasilania | Napięcie nominalne VDC | 24 | |
| Dolna wartość graniczna V | 21/22 | 19 | |
| Górna wartość graniczna V | 35 | ||
| Pobór mocy wzmacniacza | Maksymalnie A | 1.8 | |
| Maks. prąd impulsowy mocy A | 3 | ||
Cechy:
▶ Do montażu płytowego
▶Zawór proporcjonalny uruchamiany bezpośrednio do sterowania kierunkiem i objętością przepływu
▶ Spring centred control spool
▶ Zintegrowana elektronika sterująca, interfejs A1 lub F1 dla typu 4WRAE
▶ Uruchamianie za pomocą elektromagnesów proporcjonalnych z gwintem centralnym i wyjmowaną cewką
▶ Elektronika sterująca dla typu 4WRA
Aplikacja:
Proporcjonalne zawory kierunkowe 4/2 i 4/3 4WRAE 10 W1-60-2X zostały zaprojektowane jako elementy sterowane bezpośrednio do montażu płytowego. Rozdzielacz proporcjonalny 4WRA 6 W30-2X służy do sterowania przepływem i kierunkiem cieczy hydraulicznej.
Zawory proporcjonalne 4WRAE 10 W1-60-2X składają się zasadniczo z: Obudowy (1) z powierzchnią montażową Suwak sterujący (2) ze sprężynami dociskowymi (3), Elektromagnesów (4) z gwintem centralnym, Opcjonalnie zintegrowanej elektroniki zaworu (5).
HD-4WRA(E)...2X/...
Przy odłączonym napięciu elektrozaworów (4) suwak sterujący (2) jest utrzymywany w położeniu środkowym za pomocą sprężyn naciskowych (3).
Bezpośrednie uruchomienie suwaka sterującego (2) poprzez zasilenie elektromagnesu proporcjonalnego.Np. sterowanie elektromagnesem „b” (4). Suwak sterujący (2) przesuwa się w lewo proporcjonalnie do elektrycznego sygnału wejściowego. Połączenie P z A i B z T poprzez kryzowe przekroje o progresywnej charakterystyce przepływu. Odłączenie zasilania elektromagnesu (4). Suwak sterujący (2) powraca do pozycji środkowej za pomocą sprężyny naciskowej (3).
Budowa proporcjonalnego zaworu kierunkowego 4WRA -2X
HD-4WRA(E)...A-2X
Zasadniczo funkcja tej wersji zaworu odpowiada funkcji zaworu z 3 pozycjami suwaka. Jednakże zawory z 2 położeniami suwaka są wyposażone tylko w elektromagnes „a”. Zamiast drugiego elektromagnesu proporcjonalnego montowana jest wtyczka (5) w przypadku NS 6 lub w przypadku NS 10 pokrywa (5).
Uwaga dla typu 4WRA 6..-2X/...
Należy unikać opróżniania przewodu zbiornika. Przy zachowaniu odpowiednich warunków montażu należy zamontować zawór zwrotny (przeciwciśnienie ok. 0,2 MPa).
