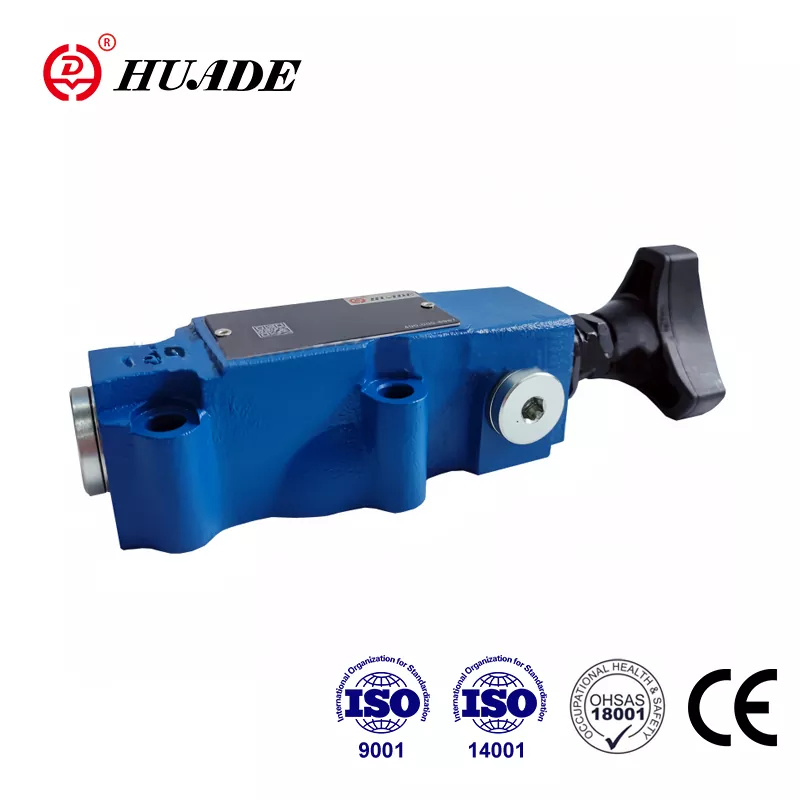

Beijing Huade Hydraulic Industrial Group to renomowana firma państwowa specjalizująca się w projektowaniu, produkcji i serwisie produktów i urządzeń hydraulicznych. Zawór nadmiarowy DBWT może zastąpić produkty oferowane przez firmę Rexroth®. Fabryka przeszła ISO9001, ISO14001 i OH SAS18001. Huade Hydraulic ma dobry system kontroli zapewniający wysoką jakość zaworów hydraulicznych. W fabryce znajduje się ponad 750 sztuk zaawansowanych urządzeń produkcyjnych importowanych z całego świata. Każdy zawór ciśnieniowy zostanie zapakowany w wodoodporne plastikowe torby i standardowe kartony, z dołączonymi znakami zapobiegającymi podrabianiu. Produkty hydrauliczne Huade® znajdują szerokie zastosowanie w przemyśle wojskowym w celu wspierania modernizacji sprzętu obronnego.
|
Dane techniczne |
||
|
Płyn pod ciśnieniem |
Olej mineralny (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|
|
Zakres temperatur (℃) |
-30～+80 |
|
|
Zakres lepkości (mm2/s) |
10 ~ 800 |
|
|
maksymalny przepływ (L/min) |
3 |
|
|
maks. ciśnienie robocze (MPa) |
31.5 |
|
|
maks. Ustawienie ciśnienia (MPa ) |
do 10 lub 31,5 |
|
|
Ciśnienie wsteczne |
DBT (MPa) |
|
|
DBWT (MPa) |
do 10 (AC); do 16 (DC) |
|
|
Zawór pilotowy |
patrz zawór kierunkowy WE5 |
|
Cechy:
▶ zdalne sterowanie na duże odległości
▶ montaż płytowy
▶ trzy elementy regulacyjne:
▶ Pokrętło
▶ Szesnastkowy śruba z łbem ochronnym z kołpakiem ochronnym
▶ Zamykane pokrętło ze skalą
Aplikacja:
Typ DBWT służy do zdalnego sterowania ciśnieniem w układzie i spustem poprzez uruchomienie zaworu sterowanego elektrycznie.
Zawory ciśnieniowe ze zdalnym sterowaniem typu DBWT są sterowanymi pilotowo zaworami nadmiarowymi.
Typ DBWT składa się głównie z zaworu głównego (1), suwaka głównego (2), gniazda zaworu (3), zaworu sterowanego elektrycznie (5) i regulacji (6)
Budowa i symbolika zaworu bezpieczeństwa DBWT
1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.
2. Zbiornik musi być uszczelniony, a na wlocie powietrza musi być zainstalowany filtr powietrza.
3.Products without subplate when leaving factory, if need them, please ordering specially.
4.Śruby mocujące zawory muszą mieć wysoki poziom intensywności (klasa 10.9). Wybierz je i użyj zgodnie z parametrami wymienionymi w książce wzorcowej.
5. Wymagana chropowatość powierzchni połączonej z zaworem wynosi 0,8.
6. Wymagane jest wykończenie powierzchni elementu współpracującego do 0,01/100 mm.
