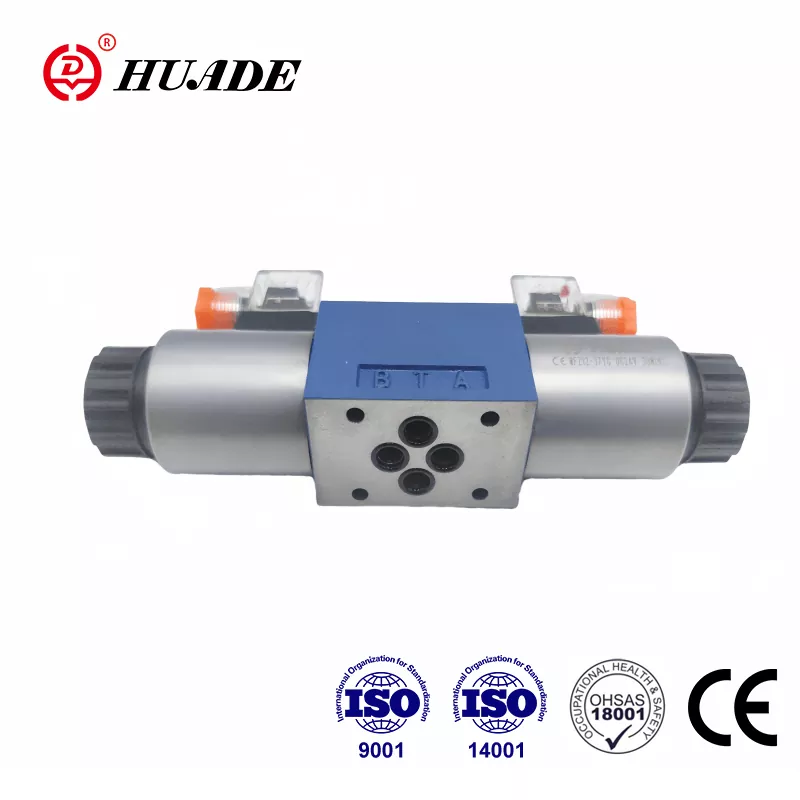

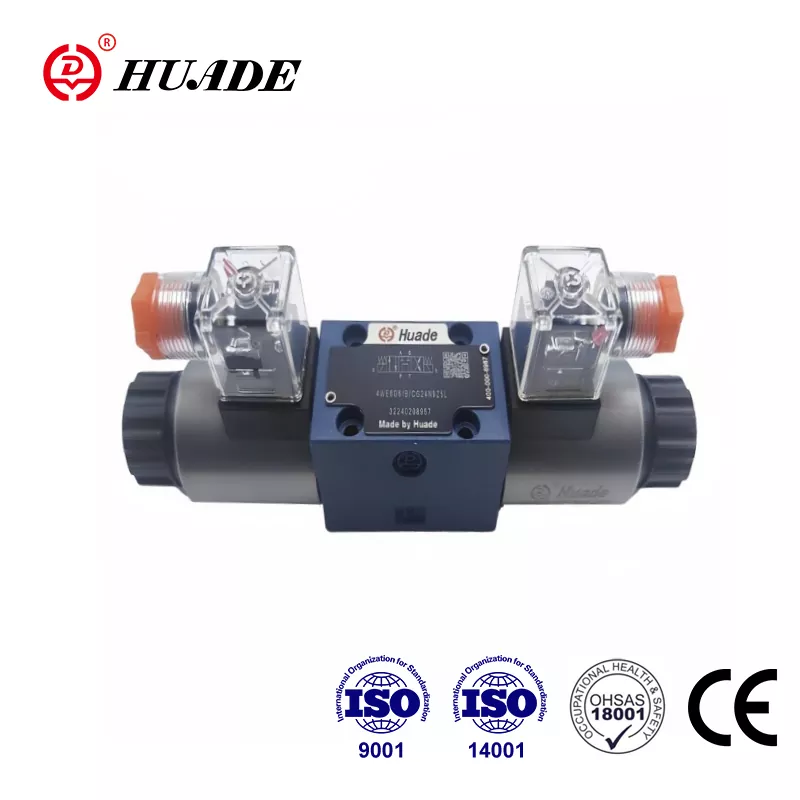

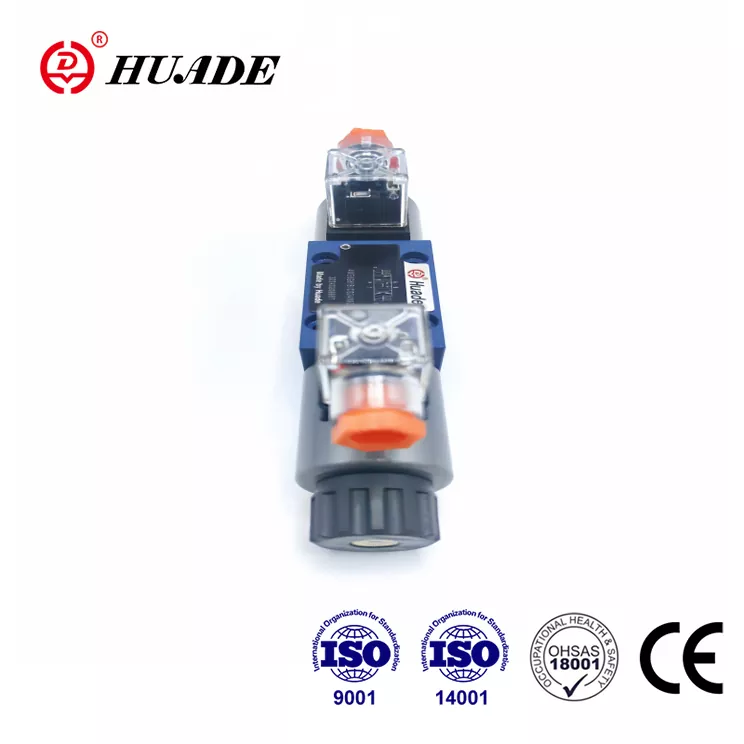

Począwszy od 1979 r., dwukrotnie współpracując z firmą Rexroth, Huade wdrożył najnowocześniejszą technologię firmy Rexroth. Zawór kierunkowy marki Huade WE 5 to niedroga alternatywa dla tego samego modelu oferowanego przez firmę Rexroth. Huade obsługuje ponad 750 sztuk sprzętu produkcyjnego importowanego z USA, Japonii, Niemiec i Szwajcarii. Huade kładzie duży nacisk na jakość, aby zapewnić, że każdy zawór kierunkowy ma doskonałą wydajność. Seria elektromagnetycznych zaworów kierunkowych przeszła certyfikat CE. System zarządzania badaniami i rozwojem oraz produkcją spełnia normy ISO9001, ISO14001 i ISO45001. Zawory hydrauliczne marki Huade są szeroko stosowane w przemyśle wojskowym i innych dziedzinach w Chinach ze względu na stabilną wydajność.
|
Dane hydrauliczne |
|||
|
Płyn hydrauliczny |
oleje mineralne lub ester fosforanowy |
||
|
Zakres temperatury płynu |
-30～+80 |
||
|
Zakres lepkości (mm2/s) |
2,8 do 500 |
||
|
Ciśnienie robocze, maks. (㎫) |
Port A, B, P |
Port T |
|
|
do 25 |
do 6 |
||
|
Powierzchnia przepływu (pozycja przełączania 0): |
Z symbolem W |
Z symbolem Q |
|
|
ok. 3% nominalnego przekroju |
ok.6% nominalnego przekroju |
||
|
Waga (kg) |
zawór |
płyta przyłączeniowa G115/01 |
płyta przyłączeniowa G96/01 |
|
ok. 1.4 |
ok. 0,7 |
około 0,5 |
|
|
Dane elektryczne |
|||
|
Napięcie prądu przemiennego (V) |
110, 220, przy 50 Hz |
||
|
Napięcie prądu stałego (V) |
12, 24, 110 |
||
|
Typ napięcia |
AC |
DC |
|
|
Zapotrzebowanie na moc (W) |
26 |
||
|
Moc trzymania (VA) |
- |
46 |
|
|
Moc włączania (VA) |
- |
130 |
|
|
Cykl pracy |
Kontynuować |
||
|
Czas włączania (ms) |
40 |
25 |
|
|
Czas wyłączenia (ms) |
30 |
20 |
|
|
Temperatura otoczenia (℃) |
+50 |
||
|
Temperatura cewki （℃） |
+150 |
||
|
Cykle częstotliwości przełączania (cykle/h) |
15000 |
7200 |
|
|
Rodzaj ochrony zgodnie z DIN 40 050 |
IP65 |
||
Cechy:
▶ Zawór kierunkowy uruchamiany bezpośrednio elektromagnetycznie
▶ Mokre elektromagnesy DC lub AC
▶ Połączenie płytowe
Aplikacja:
Rozdzielacze typu WE5 są rozdzielaczami hydraulicznymi sterowanymi elektromagnetycznie. Kontrolują start, stop i kierunek przepływu płynu. Zawór ten jest szeroko stosowany w różnych układach hydraulicznych i zaworach pilotowych różnych zaworów ciśnieniowych.
Te zawory kierunkowe składają się zasadniczo z obudowy (1), jednego lub dwóch elektromagnesów (2), suwaka sterującego (3) i jednej lub dwóch sprężyn powrotnych (4).
Suwak sterujący (3) utrzymywany jest przez sprężynę powrotną (4) w położeniu środkowym lub w położeniu wyjściowym (z wyjątkiem suwaków z zatrzaskiem). Suwak sterujący (3) jest uruchamiany za pomocą elektromagnesów z mokrym kołkiem (2). W stanie pod napięciem. Siła elektromagnesu (2) działa poprzez tłok (5) na suwak sterujący (3) i przesuwa go z położenia spoczynkowego do żądanego położenia końcowego. W ten sposób wybierany jest wymagany wzór przepływu od P do A i B do T lub P do B i A do T. Kiedy elektrozawór (2) zostanie odłączony od zasilania, suwak sterujący (3) powraca do położenia neutralnego za pomocą sprężyny powrotnej (4). Zapewnione jest zakryte sterowanie ręczne, dzięki czemu suwak sterujący (3) może być obsługiwany bez zasilania elektromagnesu.
Typ 4WE5N 6.0B/O...
Ta wersja to zawór kierunkowy z 2 pozycjami przełączania i 2 elektromagnesami bez zatrzasku i sprężyn. W stanie beznapięciowym nie ma określonej pozycji przełączania.
Typ 4WE5N 6.0B/OF..
Ta wersja to zawór kierunkowy z 2 pozycjami przełączania, 2 cewkami i zatrzaskiem. Dzięki temu odpowiednie pozycje przełączania są stałe i ciągłe zasilanie elektromagnesu nie jest konieczne.
Schemat struktury WE 5
