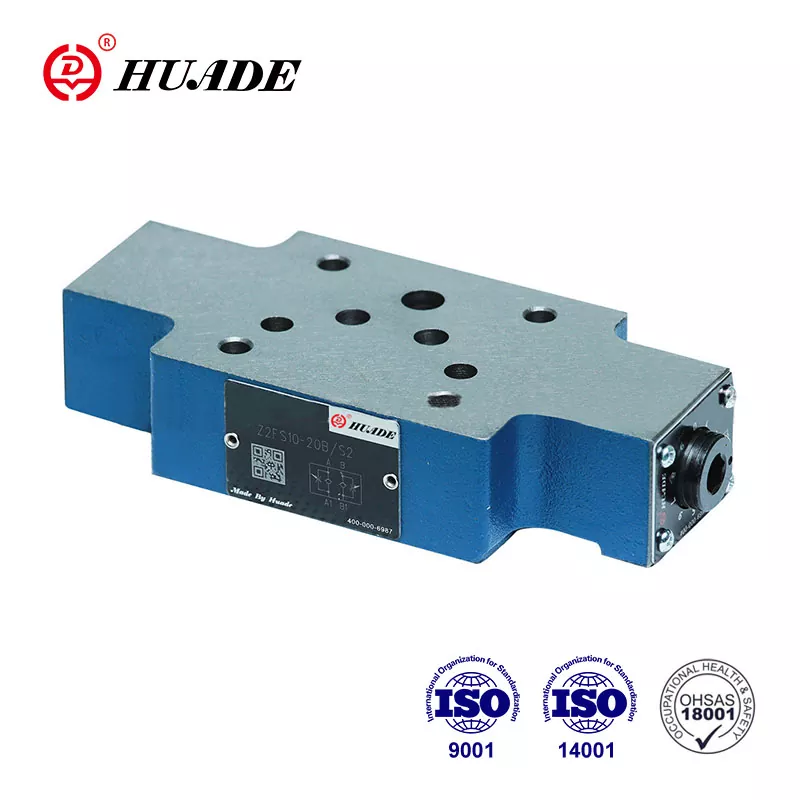

Zawór kontrolny przepustnicy Z2FS 10-5

Podwójny przepustnica/zawór zwrotny typ Z2FS 10 ...-30b/... jest w konstrukcji płyty kanapkowej.  Ten zawór przepływowy służy do kontroli miernika lub miernika. Może zastąpić serię Z2FS 10-5-3x oferowaną przez Rexroth z powodu dwóch długoterminowych współpracy z Rexroth. Można również dostosować opakowanie produktów zaworów przepustnicy Z2FS 10-5, takie jak opakowanie wodoodporne z tworzywa sztucznego, standardowy karton lub opakowanie ze sklejki.

Parametr produktu zaworu kontroli przepustnicy Z2FS 10-5

Funkcja produktu i zastosowanie zaworu kontrolnego przepustnicy Z2FS 10-5

Cechy:

▶ Zawór płyty z kanapkami

▶ Wzór przeniesienia do DIN 24 340 z A, ISO 4401 i Cetop - Rp 121 H

▶ Aby ograniczyć główny lub pilotowy przepływ płynu 2 portów serwisowych

▶ 3 elementy regulacji

. Zamknięte pokrętło obrotowe ze skalą

. Wrzeciono z wewnętrznym sześciokątem i skalą

. Pokrętło obrotowe ze skalą

▶ Dla kontroli miernika lub miernika

Aplikacja:

Podwójny zawór kontrolny przepustnicy Z2FS 10-5 służy do ograniczenia głównego lub pilotowego przepływu jednego lub dwóch portów serwisowych. Dwu symetrycznie ułożone zawory przepustnicy/kontroli Ogranicz przepływ w jednym kierunku i umożliwić wolne przepływ w przeciwnym kierunku.

Sekcja i symbol zaworu kontroli przepustnicy Z 2 FS 10-5

W przypadku płynu kontrolnego miernika przechodzącego z portu A1 do portu A2 przez punkt dławiki (1), który jest składany do gniazda zaworu (2) i szpuli dłoni (3.1). Szpulę dławiczą (3.1) jest regulacyjna osiowo przez wrzeciono (4), co umożliwia regulację punktu dławiania (1). W tym samym czasie płyn w porcie A1 dociera do strony szpuli (6) przez otwór (5). Obecne ciśnienie oprócz siły sprężyny trzyma wiosną szpulę (3,1). (7) Powodowanie zaworu działa jako zawór kontrolny i umożliwiający swobodny przepływ. W zależności od sposobu instalacji zaworu, efekt dławiania można ułożyć jako kontrolę miernika lub miernika.

Ograniczanie głównego przepływu płynu

Aby zmienić prędkość siłownika (główny przepływ płynu), instalowany jest podwójny zawór przepustnicy/kontrolny między zaworem kierunkowym a podbrejem.

Ograniczanie przepływu płynu pilotowego

W obsługiwanych przez pilotażowych zaworach sterujących kierunkowych zawór kontroli podwójnej/przepustnicy jest instalowany jako regulacja dławika pilotowego (przepływ płynu pilotowego). Jest zamontowany między zaworem głównym a zaworem pilotowym.

Struktura zaworu podwójnego przepustnicy/kontroli, typ Z 2 FS 10-5- 30B

Symbol Z 2 FS 10 - 30b
