Jeśli pracujesz z układami hydraulicznymi, prawdopodobnie słyszałeś o rozdzielaczu Rexroth 4WE 6 J. Zawór ten jest jednym z najbardziej niezawodnych elementów hydrauliki przemysłowej, a zrozumienie jego działania może pomóc w podejmowaniu lepszych decyzji dotyczących sprzętu.
4WE 6 J jest produkowany przez firmę Bosch Rexroth, znaną z wysokiej jakości części hydraulicznych. Ten konkretny zawór steruje kierunkiem przepływu płynu w układach hydraulicznych. Pomyśl o tym jak o kontrolerze przepływu oleju hydraulicznego, kierującym go tam, gdzie powinien dotrzeć, aby maszyny działały prawidłowo.
Co sprawia, że 4WE 6 J jest wyjątkowy
Rozdzielacz 4WE 6 J firmy Rexroth wyróżnia się swoją konstrukcją. Jest to zawór elektromagnetyczny, co oznacza, że do zmiany położenia wykorzystuje elektromagnesy. Kiedy wysyłasz sygnał elektryczny do zaworu, porusza on części wewnętrzne, które zmieniają kierunek przepływu oleju.
Zawór ten ma konfigurację 4/3. „4” oznacza, że ma cztery porty, do których podłączane są przewody hydrauliczne. „3” oznacza, że ma trzy pozycje, na które może się przesunąć. W pozycji środkowej wszystkie porty są zamknięte. Jest to ważne ze względu na bezpieczeństwo, ponieważ jeśli zawór nie otrzyma polecenia, co ma robić, blokuje cały przepływ i utrzymuje wszystko na swoim miejscu.
Zawór wykorzystuje sprężyny, aby automatycznie powrócić do tego położenia środkowego. Po wyłączeniu sygnału elektrycznego sprężyny przesuwają wewnętrzną szpulę z powrotem na środek. Ta konstrukcja ze sprężyną jest niezawodna i została przetestowana na tysiącach maszyn przez wiele lat.
Jak działa szpula „J”.
Litera „J” w nazwie informuje o typie suwaka wewnątrz zaworu. Różne litery oznaczają różne wzorce przepływu, a szpula J ma określony cel. W pozycji środkowej wszystkie cztery porty są zablokowane. Nic nie wpływa ani nie wypływa. Nazywa się to konfiguracją z zamkniętym centrum.
Kiedy zasilasz jeden elektromagnes, zawór przesuwa się, aby podłączyć ciśnienie do jednego portu roboczego, blokując jednocześnie inne. Przełącz na drugi elektromagnes i odwróć połączenia. Zapewnia to precyzyjną kontrolę nad kierunkiem ruchu cylindra hydraulicznego lub silnika.
Zamknięta konstrukcja rozdzielacza 4WE 6 J do firmy Rexroth sprawia, że idealnie nadaje się do maszyn, które muszą utrzymywać pozycję po zatrzymaniu. Wszystkie obrabiarki, wtryskarki i prasy korzystają z tej funkcji. Gdy zawór znajduje się w położeniu neutralnym, siłownik pozostaje dokładnie tam, gdzie jest, bez dryfu.
Dane techniczne, które powinieneś znać
W 4WE 6 J zastosowano standardowy wzór montażu NG6, zwany także CETOP 03. Ta standaryzacja oznacza, że w razie potrzeby można go zastąpić innymi zaworami NG6. Otwory montażowe są precyzyjnie rozmieszczone, a cztery gwinty M5 mają specyficzny wzór zgodny ze standardami branżowymi.
Zawór ten może wytrzymać ciśnienie do 350 barów na głównych portach. Maksymalne natężenie przepływu wynosi 80 litrów na minutę przy zastosowaniu elektromagnesów prądu stałego. Zawór współpracuje z olejem hydraulicznym o lepkości od 10 do 500 mm²/s i może pracować w temperaturach od -20°C do +80°C.
Czas reakcji ma znaczenie w układach hydraulicznych. 4WE 6 J przełącza pozycje w ciągu około 20 do 70 milisekund po włączeniu i od 10 do 60 milisekund po wyłączeniu. Ta szybka reakcja pomaga maszynom pracować płynnie i bez opóźnień.
Cewki są dostępne w różnych wersjach napięcia. Typowe opcje obejmują napięcie 24 V DC, które jest najpopularniejsze w zastosowaniach przemysłowych. Dostępne są również wersje na napięcie 12 V DC, 110 V AC lub 230 V AC. Wersje zasilane prądem stałym pobierają około 30 watów mocy i mogą pracować w sposób ciągły bez przegrzania.
Gdzie te zawory są używane
Zakłady produkcyjne wykorzystują kierunkowy zawór sterujący 4WE 6 J firmy Rexroth w wielu zastosowaniach. W warsztatach mechanicznych zawory te kontrolują ruch narzędzi skrawających i uchwytów przedmiotu obrabianego. Zamknięty środek zapobiega niepożądanemu ruchowi, gdy maszyna jest na biegu jałowym, co poprawia bezpieczeństwo i precyzję.
Wtryskarki wykorzystują te zawory do kontrolowania otwierania i zamykania formy. Duża prędkość przełączania pomaga utrzymać tempo produkcji, a niezawodne centrowanie zapewnia stałą jakość części. Niektóre maszyny formierskie wykonują cykle tysiące razy dziennie, a 4WE 6 J może obsłużyć do 15 000 cykli na godzinę.
Prasy wykorzystują te zawory do sterowania ruchem siłownika. Zdolność do utrzymywania nacisku po wycentrowaniu jest niezbędna w operacjach formowania, w których przedmiot obrabiany musi być pewnie trzymany podczas obróbki. Wysokie ciśnienie znamionowe zaworu wynoszące 350 barów zapewnia dużą wydajność w wymagających zastosowaniach.
W zautomatyzowanych liniach produkcyjnych często współpracuje wiele zaworów 4WE 6 J. Każdy zawór steruje innym cylindrem lub silnikiem i wszystkie one koordynują transport produktów przez różne stacje. Ustandaryzowany montaż ułatwia instalację i konserwację całego systemu.
Odczytywanie numeru modelu
Rexroth stosuje szczegółowy system kodowania swoich zaworów. Typowy pełny numer modelu to 4WE 6 J6X/EG24N9K4. Każda część tego kodu mówi coś konkretnego o zaworze.
Litera „4WE” na początku informuje, że jest to czterodrogowy zawór kierunkowy sterowany elektromagnetycznie. „6” oznacza, że jest to rozmiar NG6. „J” to typ szpuli, o którym mówiliśmy wcześniej. „6X” odnosi się do serii komponentów, która wiąże się z charakterystyką działania.
Po ukośniku litera „E” wskazuje, że w oleju hydraulicznym znajdują się elektromagnesy z mokrymi sworzniami. „G24” oznacza, że wykorzystuje zasilanie 24 V DC. Litera „N” informuje o materiałach uszczelek, przy czym N to standardowe uszczelki z gumy NBR. Sekcja „9K4” zawiera dodatkowe opcje, takie jak ręczne sterowanie i typy złączy.
Zrozumienie tego kodowania jest pomocne przy zamawianiu zaworów zamiennych lub porównywaniu różnych modeli. Zawór sterujący kierunkowy 4WE 6 J dla firmy Rexroth może mieć wiele odmian w zależności od konkretnych potrzeb, a numer modelu odzwierciedla wszystkie te szczegóły.
Typowe problemy i rozwiązania
Jak każdy element mechaniczny, zawory te mogą z czasem powodować problemy. Najczęstszym problemem jest zacinanie się, gdy szpula nie porusza się płynnie w korpusie zaworu. Zwykle dzieje się tak z powodu zanieczyszczenia oleju hydraulicznego.
Luz wewnętrzny w 4WE 6 J jest bardzo mały i wynosi od 3 do 13 mikrometrów. To mniej niż ludzki włos. Kiedy cząstki brudu dostaną się do oleju, mogą zablokować się w tych ciasnych przestrzeniach i uniemożliwić ruch szpuli. Nazywa się to blokadą mułu i może uszkodzić zawór, jeśli nie zostanie rozwiązane.
Utrzymanie czystości oleju hydraulicznego pozwala uniknąć większości problemów. Używaj filtrów spełniających standardy czystości ISO 4406 20/18/15 lub lepsze. Regularnie wymieniaj filtry i zwracaj uwagę na oznaki zanieczyszczenia, takie jak mętny olej lub nietypowe dźwięki wydobywające się z układu.
Przepalenie cewki to kolejny problem, który może wystąpić. Jeśli szpula utknie i nie będzie mogła się poruszyć, elektromagnes pobiera więcej prądu, próbując ją popchnąć. Ten dodatkowy prąd wytwarza ciepło, które może uszkodzić uzwojenia cewki. Wersje zaworu AC są bardziej podatne na ten problem niż wersje DC.
Sprawdzanie zasilania elektrycznego pomaga zapobiegać problemom z cewką. Upewnij się, że napięcie mieści się w granicach 10% napięcia znamionowego. Połączenia powinny być czyste i szczelne oraz posiadać odpowiednie uszczelnienie przed wilgocią. Zawór wykorzystuje złącza o stopniu ochrony IP65 lub IP67, w zależności od wersji, dlatego należy prawidłowo konserwować te uszczelki.
Przeciek wewnętrzny zwiększa się wraz ze starzeniem się zaworów. Jest to normalne zużycie, ale nadmierne wycieki wpływają na wydajność systemu. Jeśli zauważysz mniejszą prędkość siłownika lub zmniejszoną siłę trzymania, przyczyną może być wewnętrzny wyciek. Sprawdzenie spadku ciśnienia na zaworze może pomóc w zdiagnozowaniu tego problemu.
Wskazówki dotyczące konserwacji
Regularna konserwacja zapewnia niezawodną pracę zaworu sterującego 4WE 6 J firmy Rexroth. Sam zawór nie wymaga dużej uwagi, ale otaczający go układ hydrauliczny już tak. Przestrzeganie kilku prostych praktyk znacznie wydłuża żywotność zaworu.
Jakość oleju ma największe znaczenie. Postępuj zgodnie z zasadą „czyste, chłodne i suche”. Czysty olej zapobiega zanieczyszczeniu. Chłodny olej zmniejsza zużycie i wydłuża żywotność podzespołów. Suchy olej zapobiega korozji i utrzymuje odpowiednią lepkość. Okresowo sprawdzaj olej i wymieniaj go zgodnie z zaleceniami producenta.
Kontrola temperatury też pomaga. Zawór może pracować w temperaturze do 80°C, ale niższa temperatura zapewnia dłuższą żywotność. Jeśli system jest gorący, rozważ dodanie wymiennika ciepła. Cewki elektromagnesu mogą osiągnąć temperaturę 150°C na swojej powierzchni, ale chłodniejsza praca zmniejsza naprężenia elektryczne.
Wiele zaworów 4WE 6 J posiada opcję ręcznego sterowania. Umożliwiają one ręczne przesuwanie zaworu, gdy maszyna jest wyłączona lub podczas rozwiązywania problemów. Podczas korzystania ze sterowania ręcznego należy utrzymywać ciśnienie w układzie poniżej 50 barów, aby uniknąć nadmiernej siły. Nigdy nie naciskaj jednocześnie obu funkcji ręcznego sterowania.
Położenie montażowe nie ogranicza zbytnio zaworu. Można go zainstalować w dowolnej orientacji, chociaż montaż poziomy często najlepiej sprawdza się w celu odprowadzania ciepła. Upewnij się, że wokół elektromagnesów jest wystarczająca przestrzeń, aby umożliwić cyrkulację powietrza chłodzącego.
Alternatywy i kompatybilność

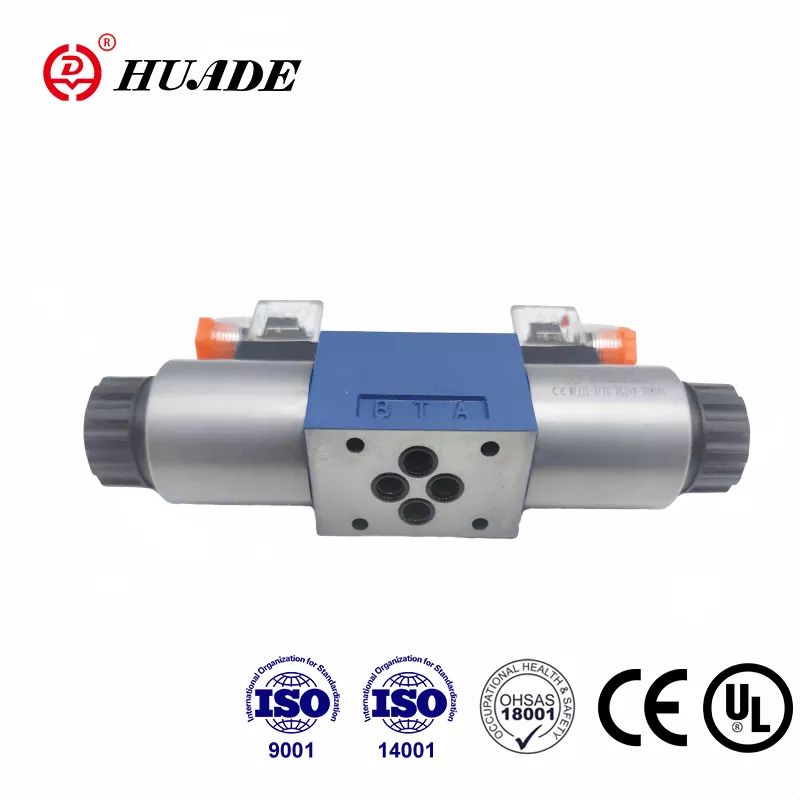

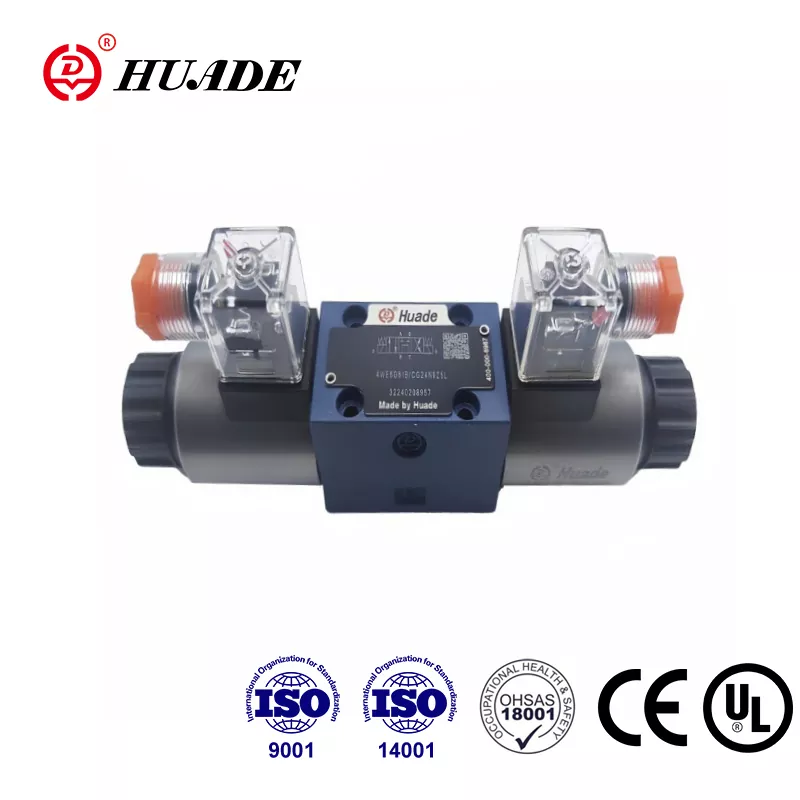

Podczas gdy Rexroth produkuje wysokiej jakości zawory, inni producenci oferują kompatybilne alternatywy. Zrozumienie dostępnych opcji pomaga w zaopatrzeniu i zarządzaniu kosztami. Każdy zawór ze wzorem montażowym NG6 może fizycznie pasować do miejsca montażu 4WE 6 J.
Yuken produkuje DSG-01-3C3, który zapewnia podobną funkcjonalność z zamkniętą środkową szpulą. Parker oferuje serię D1VW o porównywalnych natężeniach przepływu. Eaton Vickers ma model DG4V-3-6C. Te alternatywy kosztują zwykle od 20% do 30% mniej niż oryginalne części Rexroth.
Rozważając alternatywy, należy dokładnie dopasować parametry ciśnienia, przepustowości i specyfikacji elektrycznych. Nie wszystkie zawory NG6 są sobie równe. Niektóre mogą mieć inny czas reakcji lub charakterystykę przełączania, które mają wpływ na Twoją aplikację.
Rozdzielacz 4WE 6 J firmy Rexroth ma udokumentowane doświadczenie, a średni czas między awariami mierzony jest w latach. Niektóre alternatywne marki mogą nie dorównywać tej niezawodności. W przypadku zastosowań krytycznych często ma sens dodatkowy koszt oryginalnych części Rexroth.
Usługi odbudowy oferują inną opcję. Kilka firm specjalizuje się w regeneracji zaworów hydraulicznych. Demontują, czyszczą, wymieniają zużyte części i sprawdzają, czy zawór jest w stanie jak nowym. Zawory regenerowane kosztują mniej niż nowe i mogą dobrze działać w mniej wymagających zastosowaniach.
Gdzie kupić
Znalezienie dostawcy 4WE 6 J nie powinno być trudne. Firma Bosch Rexroth ma oficjalny sklep internetowy pod adresem [store.boschrexroth.com](http://store.boschrexroth.com/), w którym można bezpośrednio składać zamówienia. Gwarantuje to oryginalne części i właściwy zakres gwarancji.
Dystrybutorzy przemysłowi zaopatrują te zawory w regionie. Firmy takie jak Motion Industries, Applied Industrial Technologies i inni specjaliści w dziedzinie hydrauliki oferują produkty Rexroth. Współpraca z lokalnym dystrybutorem zapewnia wsparcie techniczne i szybszą dostawę w przypadku pilnych potrzeb.
Na platformach internetowych, takich jak eBay, dostępne są zarówno zawory nowe, jak i używane. Ceny nowych jednostek zazwyczaj wahają się od 300 do 500 dolarów, w zależności od konkretnego modelu i opcji. Używane zawory kosztują od 100 do 250 dolarów, ale możesz zrezygnować z gwarancji za niższą cenę.
Azjatyccy dostawcy na platformach takich jak Shopee czy Alibaba oferują kompatybilne wersje po niższych cenach, czasami około 150 dolarów. Jakość różni się w zależności od tych źródeł, więc jeśli wybierzesz tę trasę, dokładnie sprawdź sprzedawcę. W przypadku zastosowań krytycznych należy trzymać się znanych dostawców.
Podczas składania zamówienia przygotuj pełny numer modelu. Rozdzielacz 4WE 6 J do firmy Rexroth występuje w wielu konfiguracjach, a uzyskanie niewłaściwego napięcia lub typu złącza stwarza problemy. Przed zakupem dokładnie sprawdź specyfikacje elektryczne i szczegóły montażu.
Uwagi dotyczące instalacji
Prawidłowa instalacja 4WE 6 J zapewnia dobrą wydajność i długą żywotność. Zacznij od czystej powierzchni montażowej. Zawór uszczelnia tę powierzchnię, a wszelkie zadrapania lub zabrudzenia mogą spowodować wyciek. Aby uniknąć odkształcenia korpusu zaworu, należy zastosować odpowiedni moment dokręcania śrub mocujących.
Połączenia portów powinny być czyste i mieć odpowiedni rozmiar. W zaworze zastosowano standardowe rozmiary portów NG6, a przewody hydrauliczne muszą do nich pasować. Stosowanie przewodów o zbyt małych średnicach ogranicza przepływ i zwiększa spadek ciśnienia. Zbyt duże linie marnują miejsce, ale nie pogarszają wydajności.
Podłączając zasilanie elektryczne, postępuj zgodnie ze schematem połączeń dla konkretnego modelu. Cewki zazwyczaj łączą się ze sterownikiem lub przełącznikiem zapewniającym odpowiednie napięcie. Niektóre modele są wyposażone w lampki kontrolne wskazujące, który elektromagnes jest pod napięciem, co pomaga w rozwiązywaniu problemów.
Rozważ dodanie manometrów w kluczowych punktach systemu. Monitorowanie ciśnienia na portach zaworów pomaga diagnozować problemy i optymalizować wydajność. Przełączniki ciśnieniowe mogą zapewniać blokady bezpieczeństwa zapobiegające działaniu poza bezpiecznymi parametrami.
Praca z różnymi płynami
Większość układów hydraulicznych wykorzystuje olej mineralny, a 4WE 6 J doskonale współpracuje z tymi płynami. Standardowe uszczelnienia NBR radzą sobie z olejami na bazie ropy naftowej w szerokim zakresie temperatur. Dotyczy to większości zastosowań przemysłowych.
Niektóre systemy wymagają płynów przyjaznych dla środowiska, takich jak HFC (glikol wodny) lub HFD (ester syntetyczny). Rozdzielacz 4WE 6 J dla Rexroth może współpracować z tymi płynami, ale potrzebny jest odpowiedni materiał uszczelniający. Należy zamówić zawór z uszczelkami FKM (Viton), oznaczonymi literą „V” w kodzie modelu zamiast „N”.
Płyny na bazie wody skracają żywotność w porównaniu do oleju mineralnego. Rexroth szacuje, że żywotność płynów HFC jest o około 30% krótsza. Zwiększone zużycie wynika z różnych właściwości smarnych i potencjalnej kawitacji. Jeśli musisz używać tych płynów, rozważ nieco większe komponenty, aby to zrekompensować.
Limity temperatury roboczej również zmieniają się w przypadku różnych płynów. Płyny HFC ograniczają maksymalną temperaturę do 50°C zamiast 80°C w przypadku oleju mineralnego. Jeśli używasz alternatywnych płynów hydraulicznych, odpowiednio zaplanuj swój układ chłodzenia.
Zrozumienie krzywych wydajności
Rexroth udostępnia dane dotyczące wydajności w instrukcjach technicznych, które pokazują, jak zawór zachowuje się w różnych warunkach. Krzywe spadku ciśnienia pokazują, ile ciśnienia traci się, przepychając olej przez zawór przy różnych prędkościach przepływu. W przypadku suwaka J należy spodziewać się spadku ciśnienia o około 2 bary przy 20 litrach na minutę.
Ten spadek ciśnienia oznacza stratę energii w systemie. Wyższe natężenia przepływu powodują większy spadek ciśnienia zgodnie z zakrzywioną zależnością. Projektując obwód hydrauliczny, należy uwzględnić tę stratę, aby zapewnić, że siłowniki otrzymają odpowiednie ciśnienie.
Liczba graniczna mocy dla rozdzielacza 4WE 6 J dla firmy Rexroth wynosi 8. Jest to metryka specyficzna dla firmy Rexroth, która wiąże przepływ, ciśnienie i lepkość oleju z wytwarzaniem ciepła. Przekroczenie tego limitu zapobiega przegrzaniu podczas ciągłej pracy.
Częstotliwość przełączania wpływa na żywotność zaworu. Chociaż zawór może wykonywać cykle mechaniczne do 15 000 razy na godzinę, typowe zastosowania działają znacznie wolniej. Wyższe prędkości cykliczne przyspieszają zużycie uszczelek i elementów elektromagnesu. Dopasuj częstotliwość pracy do rzeczywistych potrzeb, zamiast ją maksymalizować.
Dokumentacja i wsparcie
Firma Bosch Rexroth zapewnia szczegółową dokumentację techniczną swoich zaworów. Główny arkusz katalogowy zawiera wymiary, szczegóły montażu i podstawowe dane techniczne. Bardziej szczegółowe instrukcje wyjaśniają procedury instalacji, wymagania konserwacyjne i kroki rozwiązywania problemów.
Dokumenty te można pobrać ze strony internetowej firmy Rexroth lub poprosić o nie dystrybutorów. Posiadanie instrukcji technicznej dla konkretnego modelu jest pomocne podczas instalacji i konserwacji. Dokumenty zawierają symbole hydrauliczne, które pokazują, jak przedstawić zawór na schematach obwodów.
Zespół pomocy technicznej firmy Rexroth może pomóc w przypadku pytań dotyczących zastosowań. Jeśli nie masz pewności, czy 4WE 6 J odpowiada Twoim potrzebom, mogą polecić alternatywy lub zasugerować modyfikacje. Wsparcie to jest cenne przy projektowaniu nowych systemów lub modernizacji istniejącego sprzętu.
Narzędzia doboru online pozwalają skonfigurować zawory w oparciu o Twoje wymagania. Wprowadź natężenie przepływu, ciśnienie, napięcie i inne parametry, a narzędzie zasugeruje odpowiednie modele. Pomaga to mieć pewność, że otrzymasz dokładnie to, czego potrzebujesz, bez konieczności ręcznego dekodowania numerów modeli.
Ostatnie przemyślenia
Rozdzielacz 4WE 6 J firmy Rexroth reprezentuje sprawdzoną technologię w sterowaniu hydraulicznym. Jego sterowana elektromagnetycznie konstrukcja ze sprężyną i zamkniętym położeniem środka służy do niezliczonych zastosowań na całym świecie. Zrozumienie, jak to działa, pomoże Ci efektywnie go używać i właściwie konserwować.
Kluczowe zalety obejmują znormalizowane mocowanie NG6, niezawodną funkcję zamkniętego środka oraz szeroką dostępność części i wsparcia. Zawór wytrzymuje wysokie ciśnienia i zapewnia czułe przełączanie, co zapewnia precyzyjną kontrolę. Wiele opcji i konfiguracji napięcia dostosowuje się do różnych wymagań maszyny.
Właściwa instalacja i konserwacja zapewniają, że zawory będą działać przez lata. Czysty olej hydrauliczny jest najważniejszym czynnikiem wpływającym na trwałość zaworu. Regularne wymiany filtrów i dbałość o temperaturę pracy zapobiegają większości problemów jeszcze przed ich wystąpieniem.
Niezależnie od tego, czy wymieniasz uszkodzony zawór, projektujesz nową maszynę, czy po prostu próbujesz zrozumieć swój istniejący sprzęt, 4WE 6 J zasługuje na uwagę. Dziesięciolecia sprawdzonej wydajności w wymagających zastosowaniach przemysłowych świadczą o jego jakości i niezawodności. Przy odpowiedniej pielęgnacji zawór ten będzie dobrze służył układowi hydraulicznemu przez wiele lat.
