Co to jest proporcjonalny zawór kierunkowy?

2025-08-21

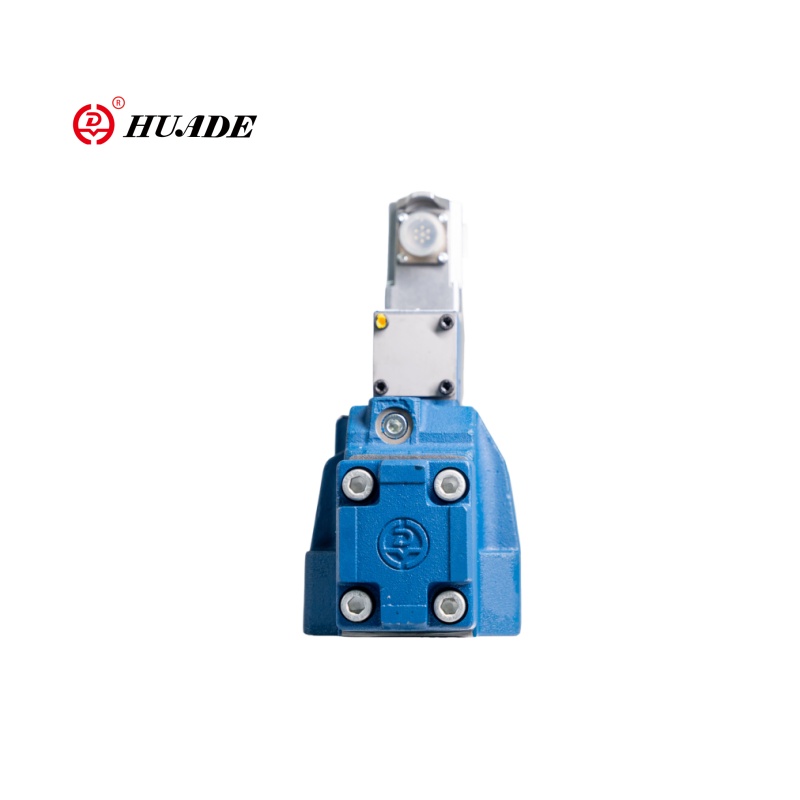

Proporcjonalne zawory kierunkowe

Proportional Directional Valves

W świecie systemów hydraulicznych i pneumatycznych kontrola precyzyjna jest najważniejsza. Niezależnie od tego, czy obsługujesz ciężkie maszyny, sprzęt do automatyzacji przemysłowej, czy wyrafinowane systemy produkcyjne, zdolność do precyzyjnego kontrolowania przepływu i kierunku płynów może mieć różnicę między płynną obsługą a kosztowną nieefektywnością. W tym miejscu proporcjonalne zawory kierunkowe świecą jako jeden z najważniejszych elementów nowoczesnych systemów energii płynów.

Zrozumienie podstaw

Proporcjonalny zawór kierunkowy to zaawansowany rodzaj zaworu sterowania, który łączy funkcje kontroli przepływu i sterowania kierunkowego w jednym, wyrafinowanym komponencie. W przeciwieństwie do tradycyjnych zaworów włączających/wyłączania, które działają w prostych stanach binarnych, proporcjonalne zawory kierunkowe zapewniają nieskończenie zmienną kontrolę zarówno w kierunku, jak i szybkości przepływu płynu hydraulicznego lub pneumatycznego.

Kluczową cechą wyróżniającą te zawory jest ich zdolność do zapewnienia proporcjonalnej reakcji. Oznacza to, że otwieranie zaworu, a zatem natężenie przepływu, jest bezpośrednio proporcjonalne do otrzymanego sygnału wejściowego. Po zwiększeniu sygnału kontrolnego o 50%otwór zaworu wzrasta o 50%, co powoduje odpowiednią zmianę natężenia przepływu.

Jak działają proporcjonalne zawory kierunkowe

Działanie proporcjonalnego zaworu kierunkowego opiera się na wyrafinowanych elektro-hydraulicznych lub elektro-pneumatycznych mechanizmach kontroli. U podstaw zaworu zawiera szpulę lub poppet, który porusza się w starannie obrabianej obudowie w celu kontrolowania ścieżek przepływu płynu.

System sterowania zazwyczaj składa się z elektronicznego kontrolera, który odbiera sygnały wejściowe od czujników, joysticków lub systemów komputerowych. Kontroler ten wysyła następnie precyzyjne sygnały elektryczne do zaworów serwo lub proporcjonalnych elektromagnesów, które umieszczają główną szpula zaworu. Zaawansowane modele zawierają systemy sprzężenia zwrotnego z czujnikami pozycji, które stale monitorują pozycję szpuli i dokonują regulacji w czasie rzeczywistym, aby zapewnić dokładną kontrolę.

Korpus zaworu zawiera wiele portów łączących się z różnymi częściami obwodu hydraulicznego. Dzięki precyzyjnemu ustawieniu szpuli zawór może kierować przepływ płynu między tymi porami, jednocześnie kontrolując natężenie przepływu. Ta podwójna funkcjonalność eliminuje potrzebę oddzielnych zaworów kontrolujących kierunki i przepływu, upraszczania projektowania systemu i poprawy czasów reakcji.

Kluczowe zalety i korzyści

Precyzyjna zdolność kontroli

Zawory te mogą osiągnąć bardzo drobną rozdzielczość kontrolną, często lepszą niż 0,1% pełnej skali, umożliwiając płynne i dokładne działanie siłowników i silników hydraulicznych.

Efektywność energetyczna

Zapewniając tylko dokładną potrzebną ilość przepływu, zawory te minimalizują odpady energetyczne, zmniejszają wytwarzanie ciepła i rozszerzają żywotność komponentów.

Ulepszona reakcja systemu

Bezpośrednia kontrola elektroniczna eliminuje opóźnienia i niedokładność, co powoduje szybsze czasy reakcji i lepszą wydajność dynamiczną.

Zwiększona niezawodność

Przy mniejszej liczbie ruchomych części i bez mechanicznych powiązań do zużycia, zwykle wymagają one rzadszej konserwacji i zapewniają dłuższą żywotność.

Typowe zastosowania

Hydraulika mobilna:Niezbędne w koparkach, dźwigach i maszynach rolniczych do precyzyjnej kontroli wielofunkcyjnej
Automatyzacja przemysłowa:Używane w aplikacjach prasowych, maszynach do formowania wtrysku i urządzeniach montażowych
Aerospace & Defense:Kontrola powierzchni lotniczych, systemy lądowania i krytyczne siłowniki
Obsługa materiałów:Przenośniki sterujące i zautomatyzowane urządzenia do magazynowania do precyzyjnego pozycjonowania

Względy wyboru

Wybór odpowiedniego proporcjonalnego zaworu kierunkowego wymaga starannego rozważenia kilku czynników. Pojemność przepływu jest fundamentalna - zawór musi być rozmiarowy do obsługi maksymalnych wymagań przepływu zastosowania przy jednoczesnym utrzymaniu dobrej rozdzielczości kontrolnej przy niższych prędkościach przepływu.

Oceny ciśnienia muszą spełniać lub przekraczać wymagania systemowe przy odpowiednich marginesach bezpieczeństwa. Charakterystyka spadku ciśnienia zaworu należy ocenić, aby zapewnić odpowiedni przepływ przy wymaganych ciśnieniach systemowych.

Kluczowa kompatybilność sygnału kontrolnego jest kluczowa. Wymagania wejściowe zaworu muszą być zgodne z dostępnymi sygnałami sterującymi, niezależnie od tego, czy są to protokoły napięcia analogowego, prądu czy cyfrowej komunikacji. Niektóre nowoczesne zawory oferują wiele opcji wejściowych i programowalne krzywe odpowiedzi dla maksymalnej elastyczności.

Należy wziąć pod uwagę czynniki środowiskowe, takie jak zakres temperatur roboczych, poziomy zanieczyszczenia i ekspozycja na wibracje. Zawory klasy przemysłowej zazwyczaj oferują lepszą wydajność w trudnych środowiskach w porównaniu ze standardowymi mobilnymi zaworami hydraulicznymi.

Proporcjonalne zawory kierunkowe stanowią znaczący postęp w technologii kontroli mocy płynów. Ich zdolność do zapewnienia precyzyjnej, nieskończenie zmiennej kontroli zarówno w kierunku przepływu, jak i szybkości sprawia, że są niezbędne w nowoczesnych układach hydraulicznych i pneumatycznych. Chociaż wymagają wyższej inwestycji początkowej w porównaniu z prostymi zaworami ON/OFF, korzyści pod względem precyzji, wydajności i wydajności systemu często uzasadniają koszty.

Ponieważ automatyzacja staje się bardziej rygorystyczna, a precyzyjne wymagania stają się bardziej rygorystyczne, proporcjonalne zawory kierunkowe będą odgrywać coraz ważniejszą rolę w systemach energii płynnej. Zrozumienie ich możliwości i właściwe zastosowanie jest niezbędne dla inżynierów i techników pracujących z nowoczesnym sprzętem hydraulicznym i pneumatycznym.

Niezależnie od tego, czy projektujesz nowy system, czy zaktualizujesz istniejący, proporcjonalne zawory kierunkowe oferują precyzję i elastyczność potrzebną do spełnienia dzisiejszych wymagań wydajności, jednocześnie zapewniając podstawę przyszłych postępów w automatyzacji.
