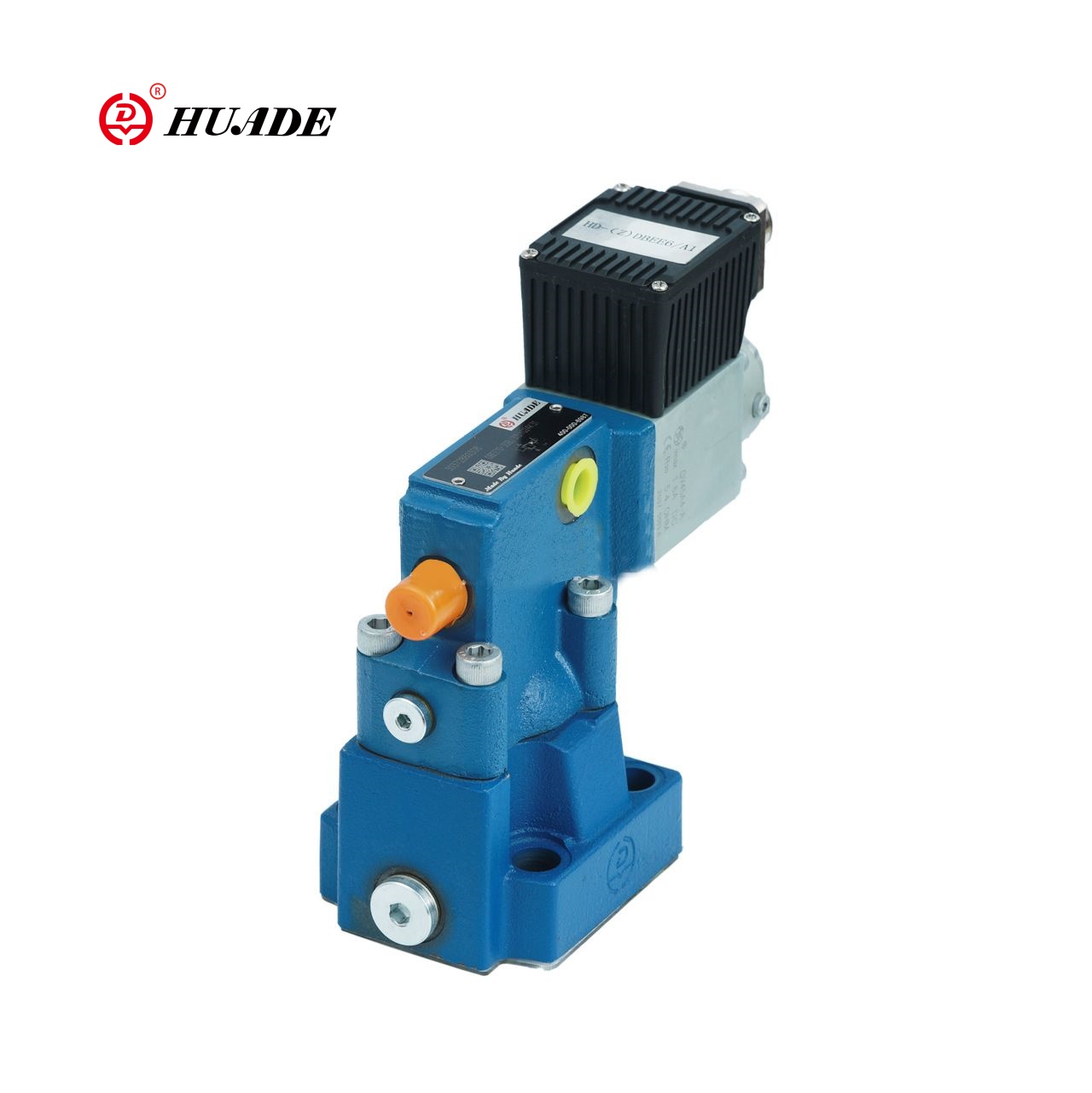

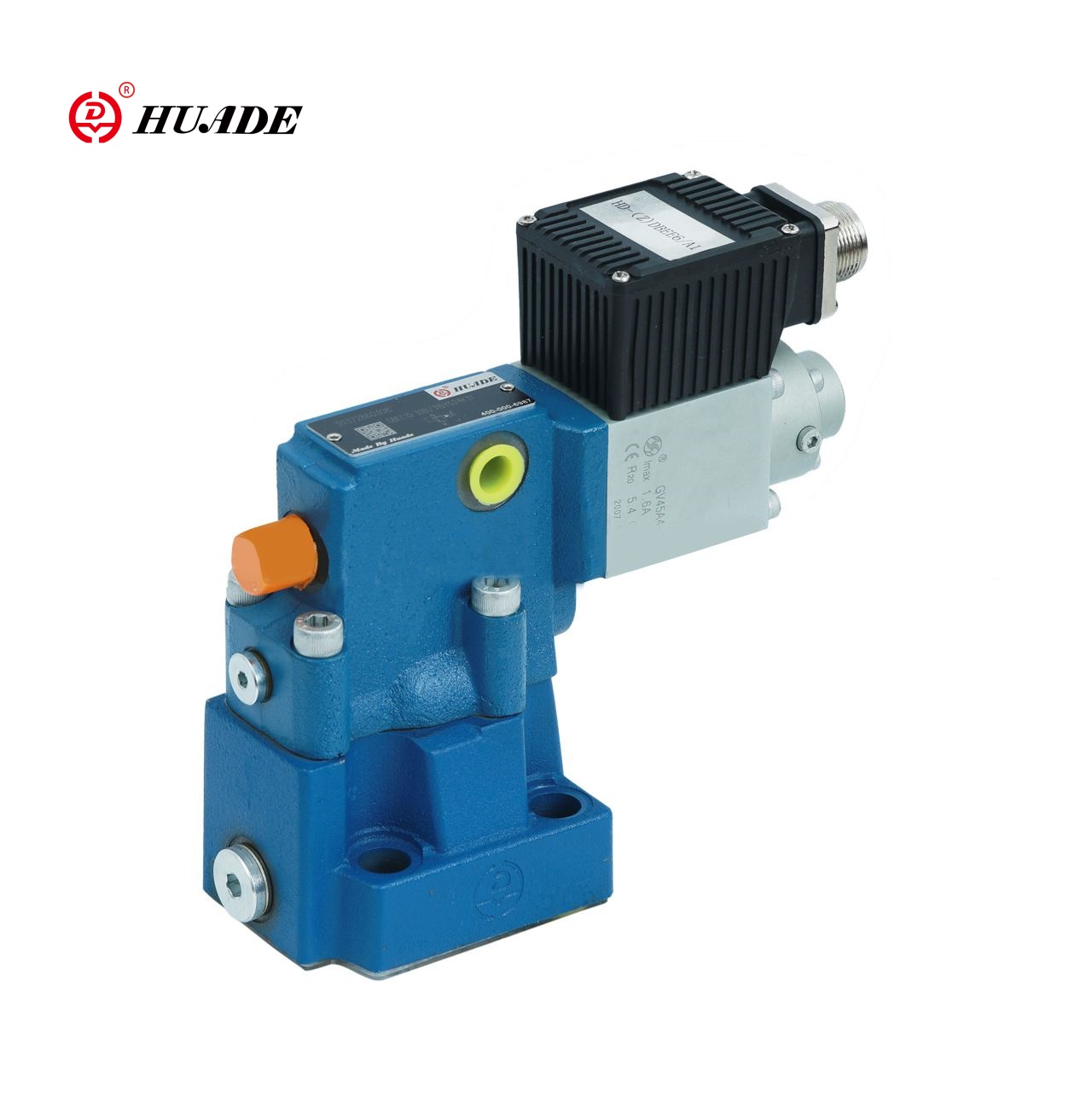

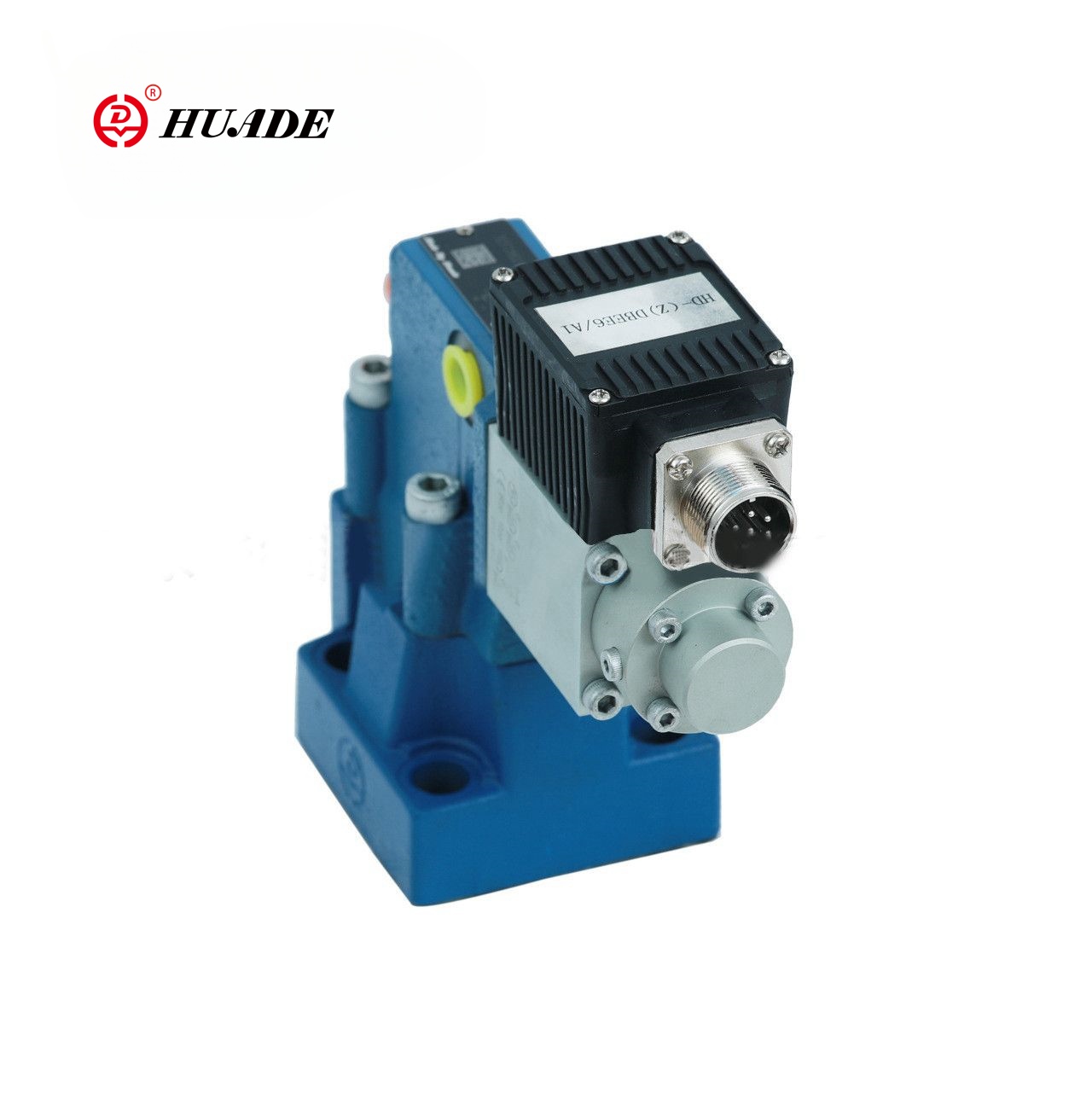

Proporcjonalny zawór odciążenia ciśnienia ZDBEE-1X

ZDBEE-1X Proporcjonalny zawór pomocy to pilotażowy zawór pomocy, który wynika z proporcjonalnego elektromagnesu w celu osiągnięcia stepowego ustawienia i precyzyjnej kontroli ciśnienia systemu. Ten proporcjonalny zawór może całkowicie zastąpić ten sam model z Rexroth. Huade hydrauliczne zawory przyjmują te same standardy co Rexroth, ale cena jest niższa.

Parametr produktu proporcjonalnego zaworu odciążenia ciśnienia ZDBEE-1X

Funkcja produktu i zastosowanie proporcjonalnego zaworu odciążenia ciśnienia ZDBEE-1X

Cechy:

▶ Zawór do ograniczenia ciśnienia systemowego

▶ Uruchamianie za pomocą proporcjonalnych elektromagnesów

▶ W przypadku montażu na płycie lub konstrukcji płyty kanapkowej

▶ Zawór i elektronika kontrolna z jednego źródła

▶ Rodzaje HD-ZDBEE ze zintegrowaną elektroniką kontrolną

① Płynne rozprzestrzenianie się krzywej charakterystycznej wartości wartości polecenia

② niezależnie regulowane rampy w górę i w dół

Aplikacja:

ZDBEE-1X Proporcjonalny zawór pomocy jest odpowiedni dla systemów hydraulicznych, które wymagają precyzyjnej kontroli ciśnienia, takich jak maszyny inżynieryjne, maszyny do formowania wtrysku, sprzęt metalurgiczny i inne dziedziny.

Funkcja i sekcja proporcjonalnego zaworu odciążenia ciśnienia ZDBEE-1X

Proporcjonalne zawory zwolnienia ciśnienia, typy HD-DBE są uruchamiane za pomocą proporcjonalnego elektromagnesu. Zawory te służą do ograniczenia ciśnienia systemowego. Dzięki tym zaworom możliwe jest stopnie dostosować ciśnienie systemowe, które ma być ograniczone, w odniesieniu do wartości polecenia elektrycznego.

Zawory te w zasadzie składają się z proporcjonalnego elektromagnesu (1), obudowy (2), naboju zaworu (3), szpuli (4) i pilotażowego Poppet (8). Proporcjonalny elektromagnes proporcjonalnie przekształca prąd elektryczny w siłę mechaniczną. Wzrost prądu powoduje odpowiedni wzrost siły elektromagnesu. Elektromagniczna komora twornika jest wypełniona płynem hydraulicznym i jest zrównoważona ciśnieniem. Ustawienie ciśnienia systemowego jest przeprowadzane za pomocą proporcjonalnych elektromagnesów (1) w odniesieniu do wartości polecenia. Ciśnienie wynikające z systemu w porcie P działa po prawej stronie szpuli (4). Jednocześnie ciśnienie systemowe działa za pomocą linii kontrolnej (6), która jest wyposażona w otwór (5) po obciążeniu sprężyny szpuli (4). Poprzez dalszą Rifice (7) ciśnienie systemowe działa na pilotażowym poppecie (8) w stosunku do siły proporcjonalnego elektromagnesu (1). Gdy ciśnienie systemowe osiągnie wartość przed ustaleniem, pilotowy poppet (8) unosi z siedzenia. W zależności od modelu olej pilotażowy może teraz spływać zewnętrznie przez port A (y) lub wewnętrznie do zbiornika, ma to wpływ na ograniczenie ciśnienia na sprężyną stronę szpuli (4). Jeśli ciśnienie systemowe nadal wzrośnie nieznacznie, wówczas wyższe ciśnienie po prawej stronie szpuli pchnie szpulę w lewo do pozycji sterującej P do T. Przy minimalnym prądu sterowania -odpowiadający wartości polecenia zero -zostanie ustawione minimalne ciśnienie rozstrzygane.

Struktura proporcjonalnego zaworu odciążenia ciśnienia ZDBE-1x

Struktura proporcjonalnego zaworu odciążenia ciśnienia ZDBEE-1X

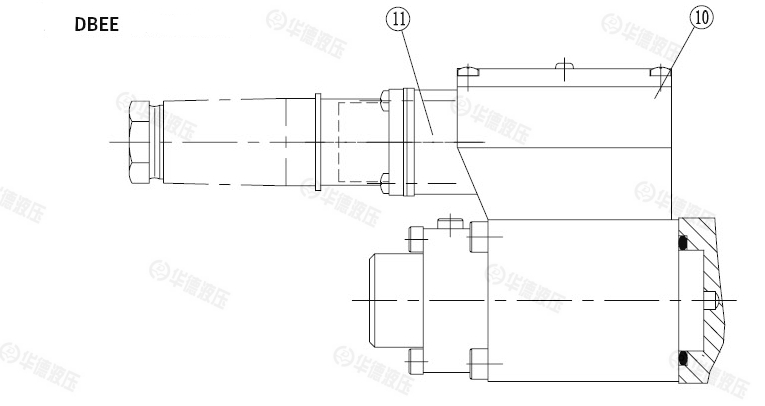

Pod względem projektu funkcjonalnego zastawki proporcjonalne ZDBEE-1x zasadniczo odpowiada proporcjonalnym zaworom pomocy ZDBE. Jedyną różnicą jest to, że proporcjonalny elektromagnes jest wyposażony w obudowę ⑩, w której budowany jest kontroler elektroniczny. Zasilacz i ustawione napięcie punktowe są odbierane za pomocą złącza wtyczki (11).

Ustalona krzywa charakterystyczna punktowa jest ustawiona przez producenta w oparciu o zasadę minimalnych tolerancji produkcyjnych. Czasy rampy dla wzrostu i spadku ciśnienia można niezależnie dostosować przy użyciu odpowiednich potencjometrów.

Symbol proporcjonalnego zaworu zwolnienia ciśnienia Zdbee-1x
