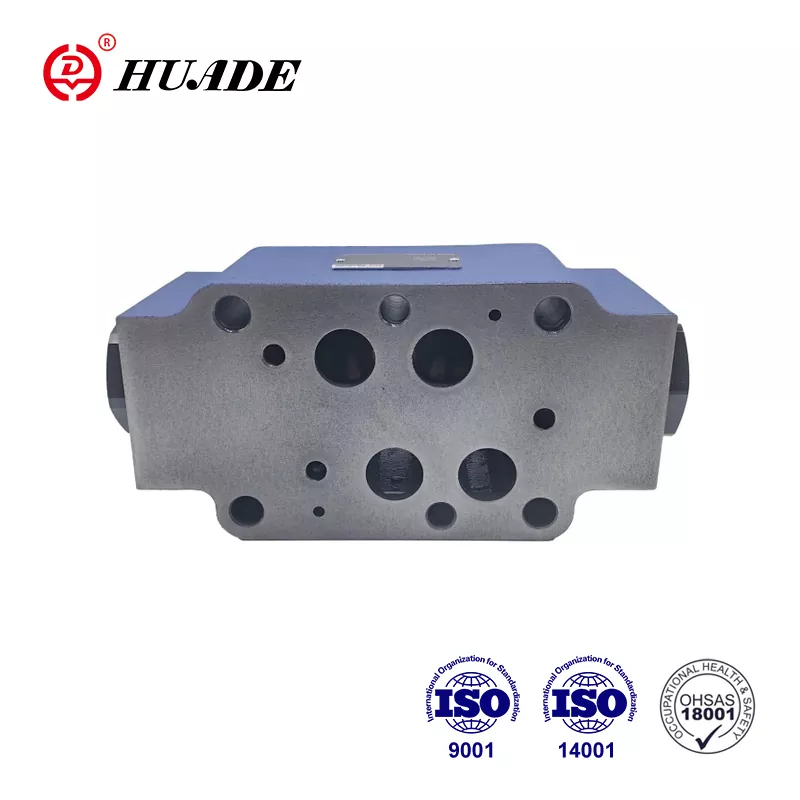

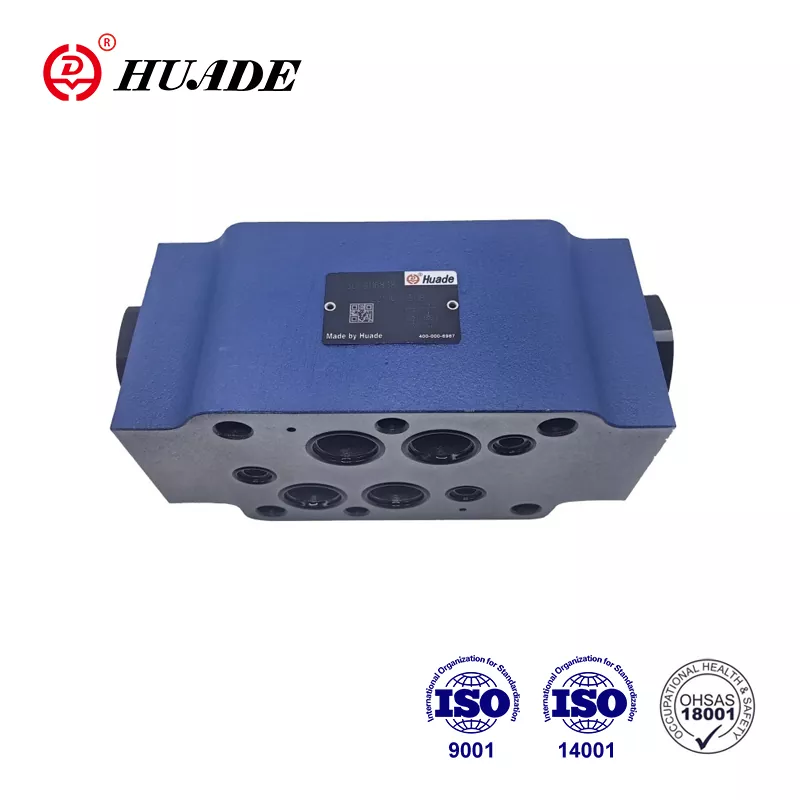

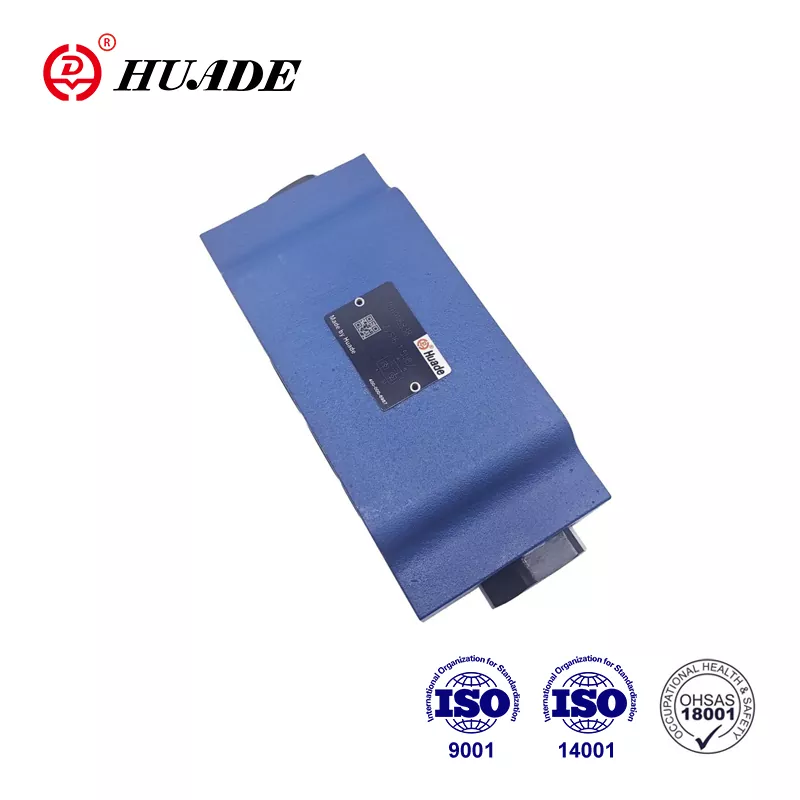

Płyta warstwowa zaworu zwrotnego Z2S 22

Jako wiodący chiński producent technologii hydraulicznych przekładni i sterowania, Huade ma dwa długoterminowe doświadczenia we współpracy z firmą Rexroth. Zawory zwrotne Huade® Z2S 22 są konkurencyjne w stosunku do znanych produktów, dobrą jakością i niższą ceną. Fabryka przeszła certyfikaty ISO9001, ISO14001 i OH SAS18001. Zawory zwrotne Huade® są bardziej zaawansowane technologicznie i trwalsze niż podobne produkty z tej linii. Jest to dobrze znana marka krajowa w Chinach. Zawory hydrauliczne Huade są szeroko stosowane w przemyśle wojskowym i innych dziedzinach ze względu na doskonałą wydajność.

Parametr produktu płyty warstwowej zaworu zwrotnego Z2S 22

Cecha produktu i zastosowanie płyty warstwowej zaworu zwrotnego Z2S 22

Cechy:

▶ Do stosowania w pionowych zespołach układających się w stosy

▶ Do szczelnego zamknięcia jednego lub dwóch otworów serwisowych

▶ Schemat przeniesienia zgodnie z Din 24 340 forma A, ISO4401 i CETOP - RP 121H

Aplikacja:

Zawór zwrotny Z2S 22 przeznaczony jest do montażu piętrowego. W razie potrzeby może uszczelnić jeden lub dwa działające porty olejowe bez wycieków.

Funkcje, przekrój, symbole płyty warstwowej zaworu zwrotnego Z2S 22

Hydrauliczne zawory zwrotne sterowane pilotem Z2S 22 to nowa seria z konstrukcją płyty warstwowej. Służą do szczelnego zamykania jednego lub dwóch otworów serwisowych, nawet na dłuższy okres czasu. Swobodny przepływ następuje od A1 do A2 lub B1 do B2. Przepływ w A1 B1 w przeciwnym kierunku jest zablokowany. Gdy płyn przepływa z A1 do A2, szpula jest pod ciśnieniem i przesuwana w prawo, otwierając w ten sposób kulowy zawór grzybkowy , który następnie otwiera grzybek. Aby zapewnić prawidłowe zamknięcie zaworu, przyłącza serwisowe A2 B2 rozdzielacza należy podłączyć do zbiornika w położeniu neutralnym.

Symbol Z2S

Typowy przykład obwodu Z2S
