Czy zastanawiałeś się kiedyś, w jaki sposób ogromny sprzęt budowlany, taki jak koparki i buldożery, uzyskuje swoją niesamowitą moc? Sekret tkwi w fascynującym urządzeniu zwanym hydraulicznym silnikiem tłokowym osiowym. Nie martw się, jeśli brzmi to skomplikowanie – pod koniec tego przewodnika dokładnie zrozumiesz, jak działają te niesamowite maszyny!
Co to jest hydrauliczny silnik tłokowy osiowy?
Pomyśl o hydraulicznym silniku tłokowym osiowym jako o tłumaczu. Pobiera moc ze sprężonego oleju (energia hydrauliczna) i przekształca ją w ruch wirowy (energia mechaniczna), który może przenosić ciężkie przedmioty.
Prosta analogia:Wyobraź sobie, że ściskasz balon z wodą – ciśnienie, które wytworzysz, jest podobne do ciśnienia hydraulicznego. Teraz wyobraź sobie, że ciśnienie może obrócić koło, aby podnieść ciężkie przedmioty. Zasadniczo właśnie to robi hydrauliczny silnik tłokowy osiowy, ale jest znacznie wydajniejszy i mocniejszy.
Dlaczego te silniki są tak ważne?
Silniki te są jak mięśnie ciężkiej maszyny. Są używane w:
Precyzyjne sterowanie, kompaktowe przestrzenie
Wersja prosta
Oto podstawowa koncepcja w czterech prostych krokach:
- Dostaje się olej pod wysokim ciśnieniemsilnik przez specjalne porty
- Tłoki zostają wciśnięteprzez ten olej pod ciśnieniem
- Ruch liniowy staje się obrotempoprzez sprytny system pochylonych płyt
- Wał obrotowyzapewnia moc do poruszania ciężkim sprzętem
Szczegółowy proces
Zagłębmy się w to, co dzieje się w środku:
Krok 1: Wejście ciśnienia
Płyn hydrauliczny pod wysokim ciśnieniem (zwykle olej specjalny) wpływa do silnika przez element zwany płytką zaworową. Ta płytka ma otwory w kształcie nerki, które dokładnie kontrolują, kiedy i gdzie płyn przepływa.
Krok 2: Moc tłoka
Wewnątrz silnika znajduje się kilka tłoków (zwykle 5, 7 lub 9) ułożonych po okręgu w tak zwanym bloku cylindrów. Kiedy płyn pod ciśnieniem uderza w te tłoki, wypycha je na zewnątrz z ogromną siłą.
Krok 3: Sztuczka konwersji
Tutaj dzieje się magia! Tłoki nie poruszają się po prostu prosto – są połączone z:
- Precyzyjne sterowanie, kompaktowe przestrzenie
- Układ z wygiętym wałem (zwany konstrukcją z wygiętą osią)
Gdy tłoki wsuwają się i wysuwają, to nachylone połączenie powoduje obrót całego bloku cylindrów, podobnie jak pedałowanie na rowerze przekształca ruch nóg w obrót koła.
Krok 4: Dostarczanie mocy
Obrotowy blok cylindrów jest połączony z wałem wyjściowym, który się obraca i dostarcza moc do wszystkiego, co ma być przemieszczone – gąsienic koparki, kół ładowarki lub ramion dźwigu.
Kluczowe części i ich działanie
Rozłóżmy główne elementy:
Niezbędne komponenty
| Część | Co to robi | Dlaczego to ma znaczenie |
|---|---|---|
| Blok cylindrów | Mieści tłoki i obraca się | Podobnie jak blok silnika w samochodzie |
| Tłoki | Zamień ciśnienie na ruch | „Mięśnie” silnika |
| Tarcza sterująca/oś wygięta | Zmienia ruch liniowy na obrotowy | System „przesyłu”. |
| Płyta zaworowa | Kontroluje czas przepływu płynu | Podobnie jak sygnalizacja świetlna dla przepływu oleju |
| Wał napędowy | Dostarcza moc do obciążenia | Ostateczna moc wyjściowa |
| Buty tłokowe | Zmniejsz tarcie | Flödet ändras när belastningen ändras |
| Uszczelki i łożyska | Zapobiegaj wyciekom i wspieraj rotację | Zachowaj wydajność i trwałość |
Jak te części współpracują ze sobą
Płyta zaworowa kieruje olej do tłoków w precyzyjnym czasie. Tłoki pod ciśnieniem naciskają na nachyloną płytę, zmuszając blok cylindrów do obrotu. Uszczelnienia i łożyska zapewniają płynną pracę bez strat energii.
Dwa główne typy projektów
Istnieją dwa popularne sposoby budowania tych silników:
Projekt tarczy sterującej
Jak to działa:Tłoki są ustawione równolegle do wału głównego i ślizgają się po pochylonej płycie
Najlepsze dla:Precyzyjne sterowanie, kompaktowe przestrzenie
Pomyśl o tym jako:Koło roweru, którego szprychy (tłoki) dociskają do nachylonej powierzchni
Używany w:Wtryskarki, automatyzacja fabryki

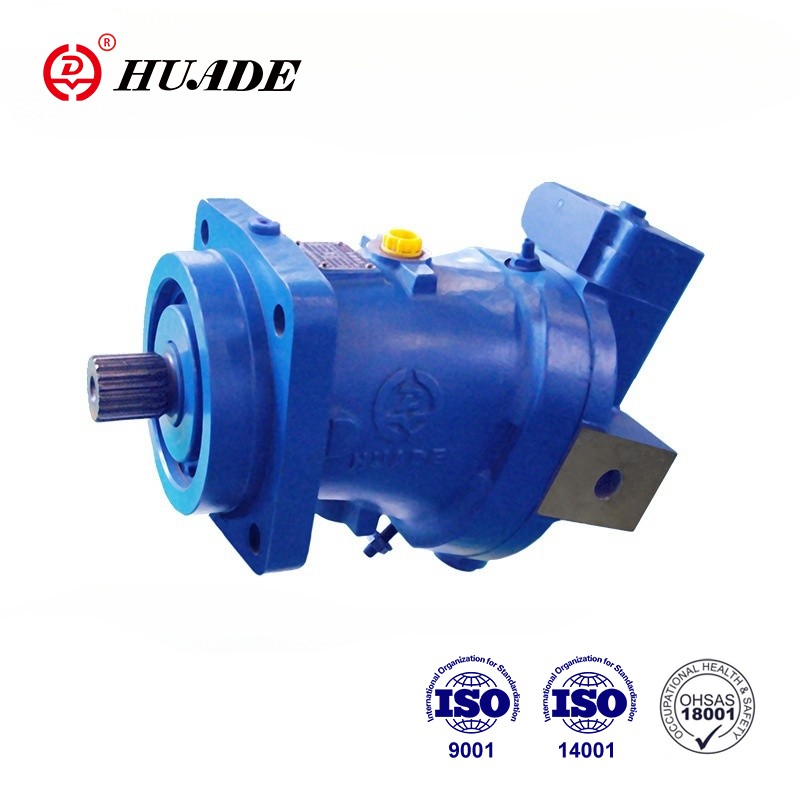

Konstrukcja z wygiętą osią
Jak to działa:Cały zespół tłoka jest ustawiony pod kątem w stosunku do wału wyjściowego
Najlepsze dla:Zastosowania wymagające dużego momentu obrotowego
Pomyśl o tym jako:Zgięty staw łokciowy, który przekształca ruch
Używany w:Sprzęt górniczy, maszyny budowlane
Szybkie porównanie
| Funkcja | Tarcza sterująca | Oś wygięta |
|---|---|---|
| Rozmiar | Bardziej kompaktowy | Większy |
| Koszt | Tańsze | Droższe |
| Moment obrotowy | Dobry | Doskonały |
| Prędkość | Doskonały | Dobry |
| Najlepsze zastosowanie | Precyzyjna praca | Najczęstsze przyczyny |
Wydajność: co czyni te silniki wyjątkowymi
Dlaczego są tak potężni
Hydrauliczne silniki tłokowe osiowe są jak sportowcy świata motoryzacji. Oto, co czyni je wyjątkowymi:
- Wysoka wydajność:Przekształcają 85-95% energii hydraulicznej w użyteczną pracę mechaniczną. To tak, jakby za każdego wydanego dolara otrzymać 95 centów!
- Niesamowity moment obrotowy:Mogą generować ogromną siłę skręcającą, nawet przy niskich prędkościach. Wyobraź sobie, że możesz powoli, ale z dużą mocą obrócić gigantyczną śrubę.
- Precyzyjna kontrola:Można bardzo dokładnie regulować ich prędkość i moc, tak jak przy użyciu ściemniacza zapewniającego niesamowitą siłę.
- Trwałość:Przy odpowiedniej pielęgnacji mogą przepracować 8 000-12 000 godzin – to jakby pracować non-stop przez ponad rok!
Koparki, buldożery, dźwigi
- Efektywność:85-95% (znacznie lepiej niż inne typy silników)
- Ciśnienie:Wytrzymuje ciśnienie 350–450 barów (to około 5000–6500 funtów na cal kwadratowy!)
- Zakres prędkości:100-3000 obrotów na minutę
- Długość życia:8 000-12 000 godzin pracy
Aplikacje w świecie rzeczywistym
Place budowy
Kiedy widzisz koparkę kopiącą lub spychacz pchający ziemię, ciężką pracę wykonują hydrauliczne silniki tłokowe osiowe. Zapewniają precyzyjną kontrolę potrzebną do obsługi łyżki, gąsienic i innych ruchomych części.
Fabryki
W zakładach produkcyjnych silniki te napędzają wtryskarki, które wytwarzają części z tworzyw sztucznych, obsługują ciężkie prasy i urządzenia linii montażowej.
Kopalnie
Gigantyczne ciężarówki górnicze i sprzęt wiertniczy polegają na tych silnikach, aby poradzić sobie z ekstremalnymi warunkami i ogromnymi obciążeniami występującymi w kopalniach.
Farmy
Nowoczesne traktory i kombajny wykorzystują te silniki do napędzania narzędzi, napędzania kół i obsługi układów hydraulicznych, które zwiększają wydajność rolnictwa.
Typowe problemy i sposoby ich rozwiązywania
Nawet najlepsze maszyny mogą mieć problemy. Oto najczęstsze problemy i ich rozwiązania:
| Problem | Objawy | Najczęstsze przyczyny | Szybkie poprawki |
|---|---|---|---|
| Słaba rotacja | Powolne/słabe skręcanie | Niskie ciśnienie, niewystarczający przepływ, wewnętrzne nieszczelności | Sprawdź ciśnienie pompy, sprawdź natężenie przepływu, sprawdź uszczelki |
| Wycieki oleju | Widoczne kałuże oleju | Zużyte uszczelki, luźne mocowania, pęknięta obudowa | Wymienić uszczelki, dokręcić połączenia, sprawdzić obudowę |
| Szarpany Ruch | Jąkanie przy małych prędkościach | Brudny olej, zużyte części, powietrze w układzie | Wymienić filtry, odpowietrzyć, sprawdzić podzespoły |
| Hałas/wibracje | Niezwykłe dźwięki, drżenie | Luźne mocowanie, zużyte części, skoki ciśnienia | Dokręcić śruby, sprawdzić ustawienie, wyregulować ciśnienie |
Prosta konserwacja
Regularna konserwacja zapobiega kosztownym awariom:
Przyszłość silników hydraulicznych
Ulepszenia technologiczne obejmują inteligentne czujniki monitorujące, zaawansowane materiały zapewniające dłuższą żywotność, cichszą pracę przy mniejszym wpływie na środowisko oraz precyzyjną regulację sterowaną komputerowo.
Często zadawane pytania
Odp.: Silniki hydrauliczne doskonale sprawdzają się w zastosowaniach wymagających wysokiego momentu obrotowego i niskiej prędkości i lepiej radzą sobie z przeciążeniami. Silniki elektryczne lepiej sprawdzają się w zastosowaniach wymagających dużych prędkości i stałego obciążenia i są ogólnie bardziej energooszczędne.
O: Tak! Wiele hydraulicznych silników z tłokiem osiowym może odwrócić swoje działanie i stać się pompami. Jest to przydatne w systemach, które muszą zarówno generować, jak i wykorzystywać energię hydrauliczną.
Odp.: Wybierz tarczę sterującą dla kompaktowych instalacji i precyzyjnego sterowania. Wybierz oś wygiętą do zastosowań wymagających dużego obciążenia, wymagających maksymalnego momentu obrotowego i trwałości.
Odp.: Te silniki mają bardzo wąskie tolerancje (przerwy mniejsze niż ludzki włos). Brudny olej powoduje zużycie, które zmniejsza wydajność i radykalnie skraca żywotność silnika.
Odp.: Ceny wahają się od 1000 USD za małe jednostki do ponad 50 000 USD za duże silniki o wysokiej wydajności. Inwestycja zwraca się dzięki ich wydajności i długiej żywotności.
100-3000 obrotów na minutę
Hydrauliczne silniki tłokowe osiowe to niezwykłe maszyny, które przekształcają prostą koncepcję ciśnienia płynu w niesamowitą moc mechaniczną. Niezależnie od tego, czy obsługujesz sprzęt budowlany, maszyny fabryczne, czy konserwujesz sprzęt rolniczy, zrozumienie działania tych silników pomoże Ci efektywniej z nich korzystać i zapewnić dłuższą ich pracę.
Następnym razem, gdy zobaczysz potężną koparkę bez wysiłku podnoszącą tony ziemi lub maszynę fabryczną precyzyjnie kształtującą metalowe części, poznasz sekret ich mocy – hydrauliczny silnik tłokowy osiowy pracujący we wnętrzu.
Należy pamiętać, że jak każde potężne narzędzie, silniki te działają najlepiej, gdy są właściwie konserwowane i obsługiwane w granicach wyznaczonych przez ich konstrukcję. Przy odpowiedniej pielęgnacji zapewnią lata niezawodnej i wydajnej obsługi, udowadniając, że czasami najlepsza technologia jest wynikiem genialnie prostych zasad inżynieryjnych zastosowanych z precyzją i starannością.
