Jak działa zawór sterujący przepływem hydraulicznym?

Systemy hydrauliczne są kręgosłupem niezliczonych zastosowań przemysłowych, od urządzeń budowlanych i maszyn produkcyjnych po systemy lotnicze i komponenty motoryzacyjne. Sercem tych systemów leży kluczowy element, który określa wydajność, wydajność i precyzję: zawór kontroli przepływu hydraulicznego. Zrozumienie, jak działają te zawory, jest niezbędne dla wszystkich zaangażowanych w projektowanie, konserwację lub działanie systemu hydraulicznego.

Co to jestZawór sterujący przepływu hydraulicznego?

Hydrauliczny zawór sterujący przepływem jest precyzyjnym urządzeniem zaprojektowanym do regulacji prędkości przepływu płynu hydraulicznego w systemie. W przeciwieństwie do prostych zaworów Off, zawory sterujące przepływem zapewniają zmienne ograniczenie przepływu płynu, umożliwiając operatorom dostosowanie prędkości i siły siłowników hydraulicznych, takich jak cylindry i silniki. Zawory te zasadniczo działają jako „przepustnica” układów hydraulicznych, kontrolując, jak szybko lub powolne składniki hydrauliczne.

Podstawowa funkcja tych zaworów wykracza poza prostą regulację przepływu. Utrzymują spójną wydajność w różnych warunkach obciążenia, kompensują fluktuacje ciśnienia i zapewniają płynny, kontrolowany ruch maszyn hydraulicznych. Ten poziom kontroli ma kluczowe znaczenie w zastosowaniach, w których precyzyjne czasy, regulacja prędkości i płynne działanie są najważniejsze.

Podstawowe zasady działania

Podstawowa zasada leżąca u podstaw zaworów kontroli przepływu hydraulicznego obraca się wokół kontrolowanego ograniczenia przepływu płynu. Kiedy płyn hydrauliczny napotyka ograniczenie na swojej ścieżce, szybkość przepływu maleje, a ciśnienie buduje się powyżej ograniczenia. Zmieniając rozmiar tego ograniczenia, zawory sterujące przepływem mogą precyzyjnie modulować natężenie przepływu.

Większość zaworów kontrolnych przepływu działa na zasadzie otworu, w której płyn przechodzi przez skalibrowane otwór. Gdy zmienia się wielkość otwierającego, również natężenie przepływu. Zależność między wielkością otworu, różnicą ciśnienia i szybkością przepływu jest zgodna z ustalonymi zasadami hydraulicznymi, umożliwiając przewidywalną i powtarzalną kontrolę.

Wewnętrzny mechanizm zaworu zazwyczaj składa się z ruchomego elementu - takiego jak szpula, igła lub poppet - które można ustawić w celu stworzenia zmiennego ograniczenia. Ten element jest uruchamiany za pomocą różnych środków, w tym regulacji ręcznej, obciążenia sprężyny lub kontroli elektronicznej, w zależności od wymagań dotyczących projektowania zaworu i wymagań dotyczących zastosowania.

Rodzaje zaworów kontrolnych przepływu hydraulicznego

Zawory igieł

Zawory igieł reprezentują najprostszą formę kontroli przepływu, z zwężającą się igłą, która porusza się i wychodzi z precyzyjnie obrabianego siedzenia. Gdy igła jest dostosowywana, zmienia efektywny obszar przepływu, zapewniając drobną kontrolę nad prędkościami przepływu. Zawory te wyróżniają się w aplikacjach wymagających precyzyjnej, ręcznej regulacji i są powszechnie spotykane w instrumentacji i aplikacjach o niskim przepływie.

Projekt zaworu igły pozwala na wyjątkowo drobną regulację przepływu, co czyni go idealnym do celów kalibracji i sytuacji, w których niewielkie zmiany szybkości przepływu mogą znacząco wpłynąć na wydajność systemu. Jednak zazwyczaj wymagają one ręcznej regulacji i mogą nie być odpowiednie do zastosowań wymagających częstych zmian natężenia przepływu.

Zawory przepustnicy

Zawory przepustnicy, znane również jako stałe zawory kryzy, używają prostego ograniczenia do sterowania przepływem. Choć podstawowe w projektowaniu, są one bardzo skuteczne w wielu aplikacjach. Zawory te mogą być ręcznie regulowane lub ustalone, w zależności od wymagań aplikacji. Głównym ograniczeniem podstawowych zaworów przepustnicy jest to, że natężenie przepływu zmienia się w zależności od różnicy ciśnienia na zaworze.

Zaawansowane projekty zaworów przepustnicy obejmują mechanizmy kompensacji ciśnienia w celu utrzymania spójnych prędkości przepływu pomimo zmian ciśnienia. Ta funkcja sprawia, że są odpowiednie do zastosowań, w których zmieniają się warunki obciążenia, ale wymagana jest spójna prędkość siłownika.

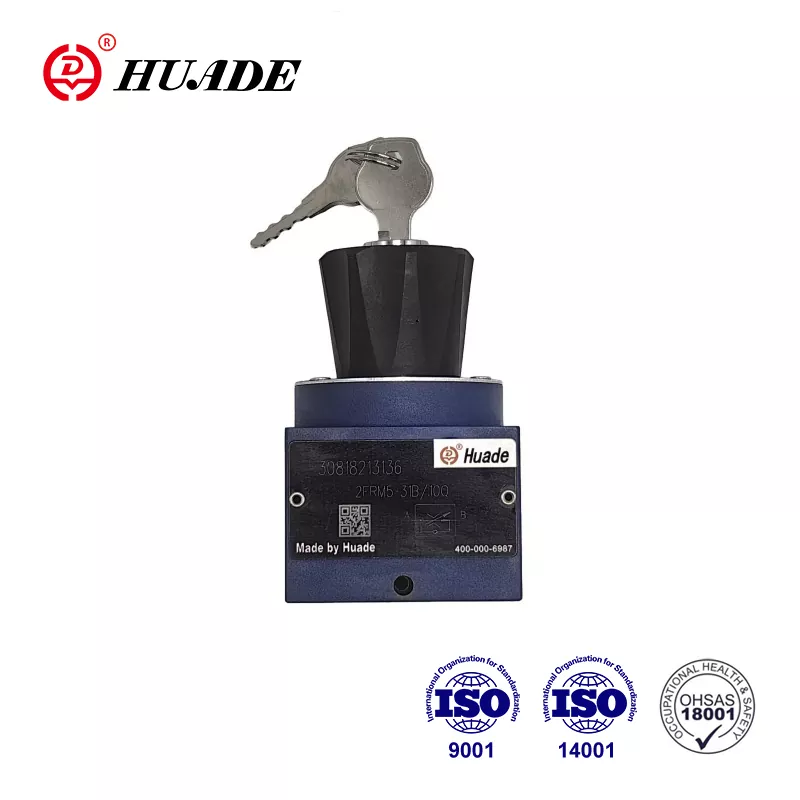

Z kompensowanym ciśnieniem zawory sterujące przepływem

Te wyrafinowane zawory stanowią znaczący postęp w technologii kontroli przepływu. Utrzymują stałe natężenie przepływu niezależnie od zmian ciśnienia w zaworze, w ich zakresie roboczym. Osiąga się to poprzez wewnętrzny mechanizm kompensacji ciśnienia, który automatycznie dostosowuje rozmiar kryzy w oparciu o różnicę ciśnienia.

Konstrukcja kompensowana ciśnieniem zazwyczaj obejmuje wiosenną szpulę kompensatora, która reaguje na zmiany ciśnienia. Wraz z wzrostem ciśnienia niższego szczebla kompensator automatycznie otwiera otwór szerszy, aby utrzymać stały przepływ. I odwrotnie, gdy ciśnienie w dół zmniejsza się, otwór jest ograniczony, aby zapobiec wzrostowi przepływu.

Proporcjonalne zawory sterujące przepływem

Proporcjonalne zawory kontroli przepływu wykorzystują elektroniczne sygnały sterujące do modulowania prędkości przepływu. Zawory te przekształcają elektryczne sygnały wejściowe - typowe napięcie lub prąd - Into proporcjonalne wyjście przepływu. Oferują precyzyjne możliwości zdalnego sterowania i mogą być łatwe do zintegrowania z zautomatyzowanymi systemami.

Elektroniczna kontrola pozwala na regulację dynamicznej przepływu w oparciu o sprzężenie zwrotne systemu, umożliwiając wyrafinowane strategie sterowania, takie jak kontrola przepływu zamkniętej, zaprogramowane profile przepływu i integracja z skomputeryzowanymi systemami sterowania.

Kluczowe elementy i ich funkcje

Wewnętrzna konstrukcja zaworów kontroli przepływu hydraulicznego różni się w zależności od rodzaju, ale kilka kluczowych elementów jest powszechnych w różnych projektach. Korpus zaworu mieści wszystkie wewnętrzne komponenty i zapewnia porty wlotowe i wylotowe do połączenia płynu. Musi wytrzymać ciśnienie systemowe, zapewniając jednocześnie precyzyjne fragmenty przepływu wewnętrznego.

Element sterujący - czy igła, szpula lub poppet - tworzy zmienne ograniczenie, które kontroluje przepływ. Ten komponent musi być precyzyjnie wyprodukowany, aby zapewnić płynną, dokładną kontrolę przepływu w zakresie roboczym zaworu. Mechanizm uruchamiania pozycjonuje element sterowania i może być ręczny, sprężynowy lub kontrolowany elektronicznie.

Elementy uszczelniające zapobiegają wyciekom wewnętrznemu i zewnętrznemu, zapewniając efektywną obsługę i niezawodność systemu. Uszczelki te muszą wytrzymać wymagania dotyczące kompatybilności płynu hydraulicznego, cykle ciśnieniowe i zmiany temperatury w całym okresie obsługi zaworu.

W zaworach kompensujących ciśnienie zespół kompensatora automatycznie dostosowuje efektywny rozmiar otworu w oparciu o warunki ciśnienia. Zazwyczaj obejmuje to szpulę kompensatora, sprężynę i powiązane fragmenty przepływu, które umożliwiają funkcję kompensacji ciśnienia.

Względy instalacji i aplikacji

Właściwa instalacja zaworów sterujących przepływu hydraulicznego ma kluczowe znaczenie dla optymalnej wydajności i długowieczności. Należy zaobserwować kierunek przepływu, ponieważ większość zaworów jest zaprojektowana do jednokierunkowego przepływu. Zawór powinien być zamontowany w dostępnym miejscu do regulacji i konserwacji, z odpowiednim prześwitem dla połączeń i usług.

Zanieczyszczenie systemu jest głównym wrogiem zaworów sterujących przepływem, ponieważ cząstki mogą zakłócać dokładne prześwity wymagane do dokładnej kontroli przepływu. Niezbędna jest odpowiednia filtracja zaworów sterującej przepływu, z ocenami filtru zwykle określonymi przez producenta zaworu.

Ważne są również względy temperatury, ponieważ zmienia się lepkość płynu hydraulicznego wraz z temperaturą, wpływającą na charakterystykę przepływu. Niektóre zastosowania mogą wymagać kompensacji temperatury lub wyboru zaworów zaprojektowanych dla określonego zakresu temperatur.

Zawory kontroli przepływu znajdują zastosowania w wielu branżach i systemach. W mobilnych hydraulicach kontrolują prędkość ramion koparki, ruchy dźwigu i pozycjonowanie wdrożenia rolniczego. Zastosowania przemysłowe obejmują kontrolowanie stawek zasilania w procesach produkcyjnych, systemach pozycjonowania i urządzenia do obsługi materiałów.

Konserwacja i rozwiązywanie problemów

Regularna konserwacja zapewnia niezawodne działanie i przedłuża żywotność zaworu. Obejmuje to okresową kontrolę komponentów zewnętrznych, weryfikację mechanizmów regulacji i monitorowanie poziomów zanieczyszczenia systemu. Konserwacja wewnętrzna zazwyczaj obejmuje wymianę uszczelnienia i kontrolę elementów kontrolnych pod kątem zużycia lub uszkodzenia.

Powszechne problemy związane z rozwiązywaniem problemów obejmują nieregularną kontrolę przepływu, która może wskazywać na zanieczyszczenie lub zużyte elementy kontrolne oraz niemożność osiągnięcia pożądanych prędkości przepływu, co może sugerować uszkodzenie wewnętrzne lub nieprawidłowe rozmiar zaworu. Zrozumienie tych trybów awarii pomaga personelowi konserwacji szybko zdiagnozować i rozwiązać problemy.
