Gdy układ hydrauliczny zaczyna działać nieprawidłowo, przyczyną jest często zużyty zawór sterujący. Jeśli pracujesz ze sprzętem Bosch Rexroth, prawdopodobnie zetknąłeś się kiedyś z serią 4WE6. Zawory te są najważniejszymi elementami hydrauliki przemysłowej, ale nie działają wiecznie. Zrozumienie, jak prawidłowo wymienić zawór kierunkowy Rexroth 4WE6, może zaoszczędzić czas, pieniądze i wiele frustracji.

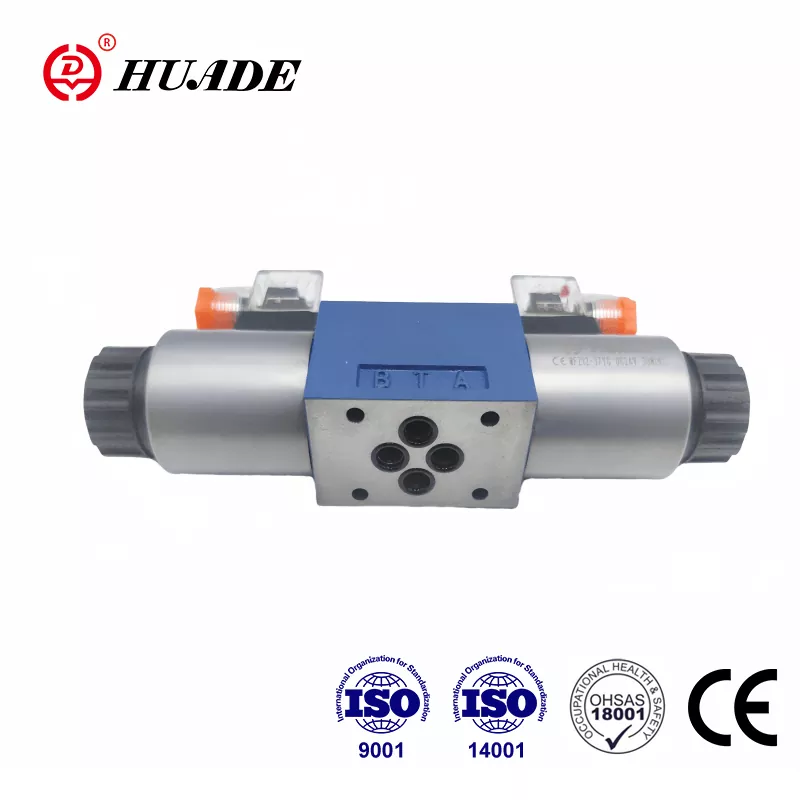

Zawór kierunkowy firmy Rexroth 4WE6 to tzw. zawór kierunkowy sterowany elektromagnetycznie. Kontroluje przepływ płynu hydraulicznego w układzie, kierując go tam, gdzie powinien. W przypadku awarii tego zaworu sprzęt może odmówić ruchu, reagować powoli lub zachowywać się w sposób nieprzewidywalny. Zanim pośpieszysz z zamówieniem zamiennika, warto zrozumieć, z czym masz do czynienia i jakie są dostępne opcje wymiany zaworu kierunkowego Rexroth 4WE6.
Zrozumienie podstaw zaworu kierunkowego Rexroth 4WE6
Zawór kierunkowy Rexroth 4WE6 należy do znormalizowanej rodziny zaworów znanych jako zawory rozmiaru 6 lub NG6. Rozmiar ten jest zgodny z normą ISO 4401-03-02-0-05, która w branży jest powszechnie określana jako D03 lub CETOP 3. Ta standaryzacja to właściwie dobra wiadomość, gdy zachodzi potrzeba wymiany zaworu kierunkowego Rexroth 4WE6, ponieważ oznacza to, że sposób montażu jest uniwersalny. Każdy zawór spełniający tę normę będzie fizycznie przykręcony do tej samej płyty przyłączeniowej.
Jednak fizyczna kompatybilność to dopiero początek w przypadku wymiany zaworu kierunkowego Rexroth 4WE6. Numer modelu zaworu mówi wszystko o jego działaniu. Weźmy popularny model R900561274, który ma oznaczenie 4WE6D6X/EG24N9K4. Każda część tego kodu oznacza coś konkretnego. „4WE6” oznacza, że jest to czterodrogowy zawór kierunkowy o rozmiarze 6. „D” oznacza symbol szpuli, który określa sposób przepływu cieczy przez zawór w różnych pozycjach. „EG24” informuje, że działa na napięciu 24 V prądu stałego, podczas gdy „N9K4” oznacza, że ma możliwość ręcznego sterowania i wykorzystuje złącze K4.
Prawidłowe wykonanie tych szczegółów ma większe znaczenie, niż mogłoby się wydawać podczas wymiany zaworu kierunkowego Rexroth 4WE6. Zawór z niewłaściwą konfiguracją suwaka nie będzie prawidłowo kierował płynu, nawet jeśli zostanie prawidłowo dokręcony. Podobnie podłączenie 24-woltowej cewki prądu stałego do 110-woltowego źródła prądu przemiennego spowoduje jej natychmiastowe zniszczenie. Wymieniając zawór kierunkowy Rexroth 4WE6, należy dokładnie dopasować te specyfikacje.
Zawór kierunkowy Rexroth serii 4WE6 obsługuje ciśnienia do 350 barów i przepływy do 80 litrów na minutę. To nie są małe liczby, dlatego zawór kierunkowy Rexroth 4WE6 jest tak powszechny w zastosowaniach przemysłowych. W konstrukcji zastosowano tak zwany mokry elektromagnes o dużej mocy, co oznacza, że cewka elektromagnetyczna jest otoczona płynem hydraulicznym. Taka konstrukcja pomaga w chłodzeniu i zapewnia zaworowi kierunkowemu Rexroth 4WE6 wystarczającą siłę, aby pokonać zanieczyszczenia, które mogą powodować zatykanie.
Dlaczego zawór kierunkowy Rexroth 4WE6 ulega awarii
Zanim wymienisz zawór kierunkowy Rexroth 4WE6, warto przede wszystkim zrozumieć, dlaczego uległ on awarii. Najczęstszym problemem rozdzielacza Rexroth 4WE6 jest zacinanie się szpuli. Suwak zaworu porusza się wewnątrz precyzyjnie obrobionego otworu z luzami mierzonymi w mikronach. Kiedy zanieczyszczenia dostaną się do tej przestrzeni, działają jak papier ścierny, zwiększając tarcie, aż elektromagnes nie będzie w stanie wytworzyć wystarczającej siły, aby poruszyć szpulę.
Zanieczyszczenia pochodzą z kilku źródeł w instalacjach wykorzystujących zawór kierunkowy Rexroth 4WE6. Czasami jest to brud, który dostał się podczas konserwacji. Częściej są to cząstki metalu powstałe w wyniku zużycia w innym miejscu układu lub osady ze zdegradowanego płynu hydraulicznego. Cząsteczki te osadzają się pomiędzy szpulą a otworem, blokując mechanizm. Kiedy tak się stanie, zawór kierunkowy Rexroth 4WE6 może nie przełączać się, zmieniać biegi powoli lub utknąć w jednym położeniu.
Inną przyczyną awarii zaworu kierunkowego Rexroth 4WE6 jest przeciek wewnętrzny. Gdy zanieczyszczenia przedostają się przez obszary szpuli, niszczą precyzyjne powierzchnie. Te żłobienia tworzą ścieżki wewnętrznego wycieku płynu, zmniejszając wydajność systemu i powodując powolny ruch podzespołów lub utratę siły trzymania. Gdy w zaworze kierunkowym Rexroth 4WE6 pojawią się zadrapania, czyszczenie tego nie naprawi. Zawór wymaga wymiany.
Awarie elektryczne zdarzają się również w przypadku zaworu kierunkowego Rexroth 4WE6, choć rzadziej. Cewki elektromagnesu mogą ulec uszkodzeniu w wyniku przegrzania, uszkodzenia izolacji lub zanieczyszczenia powodującego zwarcie. Temperatura korpusu zaworu kierunkowego Rexroth 4WE6 nie powinna przekraczać 115°C podczas pracy. Jeśli cewki ciągle się przepalają, coś jest nie tak z systemem.
Oto coś istotnego, co pomija wiele osób: jeśli wymienisz zawór kierunkowy Rexroth 4WE6 bez usunięcia problemu zanieczyszczenia, nowy zawór równie szybko ulegnie awarii. Zawór kierunkowy Rexroth 4WE6 nie jest chorobą; to objaw. Twój system filtracji musi utrzymywać płyn hydrauliczny na tyle czysty, aby cząsteczki nie mogły przedostać się do zaworu. Zalecenia branżowe sugerują utrzymywanie czystości zgodnej z klasą 9 NAS 1638 lub lepszą, przy współczynniku beta filtra wynoszącym co najmniej 75 dla cząstek o wielkości 10 mikronów.
Twoje możliwości wymiany zaworu kierunkowego Rexroth 4WE6
Kiedy nadejdzie czas wymiany zaworu kierunkowego Rexroth 4WE6, masz kilka ścieżek do przodu. Najbezpieczniejszym wyborem jest zamówienie dokładnie tej części OEM od firmy Bosch Rexroth. Za standardowy model zaworu kierunkowego Rexroth 4WE6, taki jak 4WE6D6X/EG24N9K4, można spodziewać się ceny od 379 do 418 dolarów. To nie jest tanie, ale zyskujesz gwarancję kompatybilności i wsparcia oryginalnego producenta.
Cena sprawia, że wiele osób rozgląda się za alternatywami przy wymianie zaworu kierunkowego Rexroth 4WE6, a dostępne są legalne opcje. Norma D03 oznacza, że inni producenci produkują zawory kompatybilne z zaworem kierunkowym Rexroth 4WE6. Parker oferuje serię D1VW, Vickers ma linię DG4V-3S, a firmy takie jak Huade Hydraulics wykonują bezpośrednie zamienniki po znacznie niższych cenach, czasami nawet od 34 do 100 dolarów za modele podstawowe.
Te alternatywy mogą się dobrze sprawdzić w przypadku wymiany zaworu kierunkowego Rexroth 4WE6, ale wymagają one dokładnej weryfikacji. To, że zawór spełnia normę montażową D03, nie oznacza, że jest to bezpośredni zamiennik zaworu kierunkowego Rexroth 4WE6. Musisz dopasować funkcję szpuli, sprawdzić specyfikacje elektryczne, potwierdzić, że materiał uszczelki jest zgodny z używanym płynem i sprawdzić, czy elektromagnes ma wystarczającą moc. Różni producenci stosują nieco inne konstrukcje i te niewielkie różnice mają znaczenie przy wymianie zaworu kierunkowego Rexroth 4WE6.
Na przykład, jeśli Twój oryginalny zawór kierunkowy Rexroth 4WE6 ma szpulę „D”, musisz znaleźć jego odpowiednik w katalogu innej marki. Parker D1VW20BNJW jest ogólnie uważany za odpowiednik zaworu kierunkowego Rexroth 4WE6 model 4WE6D6X/EG24N9K4, podczas gdy Vickers oferuje ich wersję DG4V-3S-2A-MU-H60. Te odniesienia stanowią punkt wyjścia, a nie gwarancję. Zanim zdecydujesz się na alternatywną markę w celu zastąpienia zaworu kierunkowego Rexroth 4WE6, skontaktuj się z ich pomocą techniczną, aby zweryfikować zgodność.
Zwróć szczególną uwagę, jeśli numer modelu zaworu kierunkowego Rexroth 4WE6 kończy się na kody „SO” lub ma nietypowe specyfikacje. Wskazują one na niestandardowe modyfikacje, które mogą obejmować specjalne kryzy, unikalne współczynniki sprężyny lub zmodyfikowane cewki. W przypadku zaworów kierunkowych Rexroth 4WE6 trzymanie się części OEM jest zwykle jedynym bezpiecznym wyborem. Ogólne tabele porównawcze obejmują tylko konfiguracje standardowe.
Proces wymiany zaworu kierunkowego Rexroth 4WE6
Wymiana zaworu kierunkowego Rexroth 4WE6 nie jest skomplikowana mechanicznie, ale wymaga dbałości o szczegóły. Zacznij od dokładnego oczyszczenia powierzchni montażowej płyty przyłączeniowej. Wszelkie zabrudzenia lub zanieczyszczenia mogą uniemożliwić prawidłowe uszczelnienie i spowodować wycieki. Powierzchnia montażowa powinna być gładka, a jej średnia chropowatość powinna wynosić 0,8 mikrometra lub więcej.
Przykręcając nowy zawór kierunkowy Rexroth 4WE6, należy użyć prawidłowego momentu obrotowego: 4 Nm plus minus 1 Nm. Zbyt luźne i może przeciekać; zbyt mocno i istnieje ryzyko pęknięcia korpusu zaworu lub uszkodzenia płyty przyłączeniowej. Jeśli w zaworze kierunkowym Rexroth 4WE6 zastosowano kołki pozycjonujące, przed dokręceniem śrub upewnij się, że są one prawidłowo osadzone.
Połączenia elektryczne wymagają szczególnej uwagi podczas wymiany zaworu kierunkowego Rexroth 4WE6. W standardzie złącza K4 zastosowano konfigurację z trzema stykami: dwa do zasilania i jeden do uziemienia ochronnego. Upewnij się, że kabel nie jest napięty. Pierwszy punkt odciążenia powinien znajdować się w odległości nie większej niż 150 milimetrów od miejsca wejścia kabla do złącza. Jeśli pracujesz z zaworami kierunkowymi firmy Rexroth 4WE6, które mają dwa elektromagnesy, pamiętaj, że tylko jeden powinien być zawsze zasilany na raz. Aktywacja obu jednocześnie może spowodować uszkodzenie zaworu.
Po wymianie zaworu kierunkowego Rexroth 4WE6 następuje krok, który wiele osób pomija, a który powoduje późniejsze problemy. Trzeba odpowietrzyć układ. Konstrukcja mokrego elektrozaworu oznacza, że komory cewek wypełniają się płynem hydraulicznym. Jeśli w tych przestrzeniach dostanie się powietrze, wpływa to na czas reakcji zaworu i może powodować nieprawidłowe działanie. Przeprowadź system przez kilka pełnych cykli, przesuwając zawór w przód i w tył, aby usunąć powietrze z obwodu.
Przetestuj instalację przed ponownym uruchomieniem maszyny po wymianie zaworu kierunkowego Rexroth 4WE6. Sprawdź, czy nie ma zewnętrznych wycieków wokół śrub mocujących i połączeń portów. Sprawdź, czy zawór przesuwa się prawidłowo w obu kierunkach i powraca do pozycji neutralnej po odłączeniu zasilania. Jeśli zawór kierunkowy Rexroth 4WE6 ma ręczne sterowanie, sprawdź, czy działa płynnie. Uważaj na wszelkie nietypowe dźwięki lub wibracje, które mogą wskazywać na problem.
Spraw, aby Twój nowy zawór kierunkowy Rexroth 4WE6 był trwały
Po wymianie zaworu kierunkowego Rexroth 4WE6 należy skupić się na zapobieganiu. Najlepszym sposobem na przedłużenie żywotności zaworu kierunkowego Rexroth 4WE6 jest utrzymywanie płynu hydraulicznego w czystości. Oznacza to coś więcej niż tylko wymianę filtrów zgodnie z harmonogramem. Należy aktywnie monitorować stan płynu.
Wprowadź regularne pobieranie próbek i analizę płynów po wymianie zaworu kierunkowego Rexroth 4WE6. Testy wykryją zanieczyszczenia, zanim osiągną poziom uszkadzający komponenty. Jeśli analiza wykazuje rosnącą liczbę cząstek, znajdź źródło. Coś w systemie ulega zużyciu lub zanieczyszczenie przedostaje się z zewnątrz. Napraw ten problem, zamiast tylko intensywniej filtrować.
Regularnie sprawdzaj elementy filtra i zmieniaj je w zależności od stanu, a nie tylko dat kalendarzowych. Manometr różnicy ciśnień na filtrze poinformuje Cię, kiedy filtr się zatka. Nie czekaj, aż zawór obejściowy się otworzy i wrzuci niefiltrowany płyn z powrotem do układu, gdzie może uszkodzić zawór kierunkowy Rexroth 4WE6.
Kontrola temperatury ma również znaczenie w przypadku zaworu kierunkowego Rexroth 4WE6. Układy hydrauliczne wytwarzają ciepło, a ciepło szybciej powoduje degradację płynu. Jeśli Twój system stale się nagrzewa, możesz potrzebować lepszego chłodzenia. Monitoruj temperaturę korpusu zaworu, szczególnie na cewkach elektromagnesu. Temperatury sięgające 115°C sugerują, że zawór kierunkowy Rexroth 4WE6 pracuje zbyt ciężko lub cewka nie jest odpowiednio dopasowana do zastosowania.
Rozważ trzymanie pod ręką zapasowego zaworu kierunkowego Rexroth 4WE6, szczególnie w przypadku sprzętu o znaczeniu krytycznym. Zawór kierunkowy 4WE6 firmy Rexroth znajdujący się na półce kosztuje mniej niż czas przestoju, jaki będziesz musiał ponieść w oczekiwaniu na dostawę w przypadku nieoczekiwanej awarii zaworu. Jest to szczególnie prawdziwe, jeśli korzystasz z części OEM Rexroth, których czas realizacji wynosi od czterech do sześciu tygodni.
Udokumentuj instalację podczas wymiany zaworu kierunkowego Rexroth 4WE6. Zapisz dokładny numer modelu, dostawcę, datę i wszelkie uwagi dotyczące stanu starego zaworu. Informacje te staną się cenne, gdy w przyszłości będziesz potrzebować części lub podczas rozwiązywania podobnych problemów.
Koszt i czas wymiany zaworu kierunkowego Rexroth 4WE6
Całkowity koszt wymiany zaworu kierunkowego Rexroth 4WE6 obejmuje więcej niż tylko cenę zaworu. Należy uwzględnić przestoje, robociznę i potencjalne modyfikacje systemu. Jeśli kupujesz części OEM do zaworów kierunkowych Rexroth 4WE6, zaplanuj budżet na okres od czterech do sześciu tygodni, chyba że zapłacisz dodatkowo za przyspieszoną wysyłkę. Alternatywne marki, takie jak Huade, zazwyczaj wysyłają produkty szybciej, często w ciągu dwóch do trzech tygodni, co może mieć znaczenie w przypadku awarii sprzętu.
Koszty pracy różnią się w zależności od dostępności w przypadku wymiany zaworu kierunkowego Rexroth 4WE6. Wymiana zaworu zamontowanego na łatwo dostępnym kolektorze może zająć godzinę. Jeden zakopany głęboko w maszynie może wymagać znacznego demontażu, zamieniając prostą wymianę zaworu w projekt wielodniowy. Uwzględnij czas potrzebny na prawidłowe odpowietrzenie układu i późniejsze wykonanie badania.
Wymiana zaworu kierunkowego Rexroth 4WE6 wiąże się z kompromisem pomiędzy kosztem a ryzykiem. Części OEM eliminują problemy ze zgodnością, ale kosztują więcej. Alternatywne marki mogą zaoszczędzić od 20 do 30 procent, ale wymagają więcej pracy weryfikacyjnej z góry. W przypadku zastosowań niekrytycznych oszczędności mogą być warte dodatkowego wysiłku. W przypadku sprzętu, którego awaria oznacza znaczne straty w produkcji lub zagrożenie bezpieczeństwa, składka OEM jest tanim ubezpieczeniem.
Podczas wymiany zaworu kierunkowego Rexroth 4WE6 pomyśl także o szerszej perspektywie. Jeśli zanieczyszczenie zabiło zawór, sama jego wymiana niczego nie rozwiąże. Należy ulepszyć filtrację, co zwiększa koszty już teraz, ale pozwala zaoszczędzić pieniądze w dłuższej perspektywie, chroniąc wszystkie elementy hydrauliczne, a nie tylko zawór kierunkowy.
Kiedy uzyskać pomoc eksperta
Niektóre sytuacje wymagają profesjonalnej pomocy, zamiast samodzielnej wymiany. Jeśli w systemie zaworu kierunkowego Rexroth 4WE6 zastosowano zawory o specjalnych kodach zamówieniowych lub konfiguracjach niestandardowych, należy skontaktować się z firmą Rexroth lub wykwalifikowanym dystrybutorem. Mogą zweryfikować specyfikacje i pozyskać odpowiednie części. Próba zastąpienia w oparciu o częściowe informacje często kończy się źle.
Jeśli wymieniłeś zawór kierunkowy Rexroth 4WE6, ale problemy nadal występują, oznacza to, że coś jest nie tak. Kontynuacja wymiany zaworów nie rozwiąże problemu na poziomie systemu. Specjalista ds. hydrauliki może zdiagnozować, czy masz do czynienia z problemami z ciśnieniem, przepływem lub usterkami elektrycznymi wpływającymi na działanie zaworu.
W przypadku sprzętu o dużej wartości lub znaczeniu krytycznym, w którym zastosowano zawór kierunkowy Rexroth 4WE6, profesjonalna instalacja może być warta kosztów. Doświadczeni technicy wnoszą specjalistyczną wiedzę i narzędzia, które zapewniają, że wymiana zostanie wykonana prawidłowo za pierwszym razem. Potrafią także wykryć powiązane problemy, zanim spowodują awarie.
Idź naprzód z zaworem kierunkowym Rexroth 4WE6
Skuteczna wymiana zaworu kierunkowego Rexroth 4WE6 wymaga zrozumienia tego, z czym się pracuje, wybrania odpowiedniego zamiennika, prawidłowego jego zamontowania i zajęcia się warunkami, które spowodowały pierwotną awarię. Norma D03 zapewnia opcje w przypadku wymiany zaworu kierunkowego Rexroth 4WE6, ale rozsądne korzystanie z tych opcji oznacza odrobienie pracy domowej w zakresie specyfikacji i kompatybilności.
Sam zawór kierunkowy Rexroth 4WE6 jest tylko jednym elementem układu hydraulicznego. Jego niezawodność zależy od czystości płynu, prawidłowego zasilania elektrycznego, prawidłowego montażu i odpowiedniego zastosowania. Kiedy podchodzisz do wymiany w ramach ogólnej konserwacji systemu, a nie do wymiany pojedynczych komponentów, zobaczysz lepsze wyniki i dłuższą żywotność sprzętu.

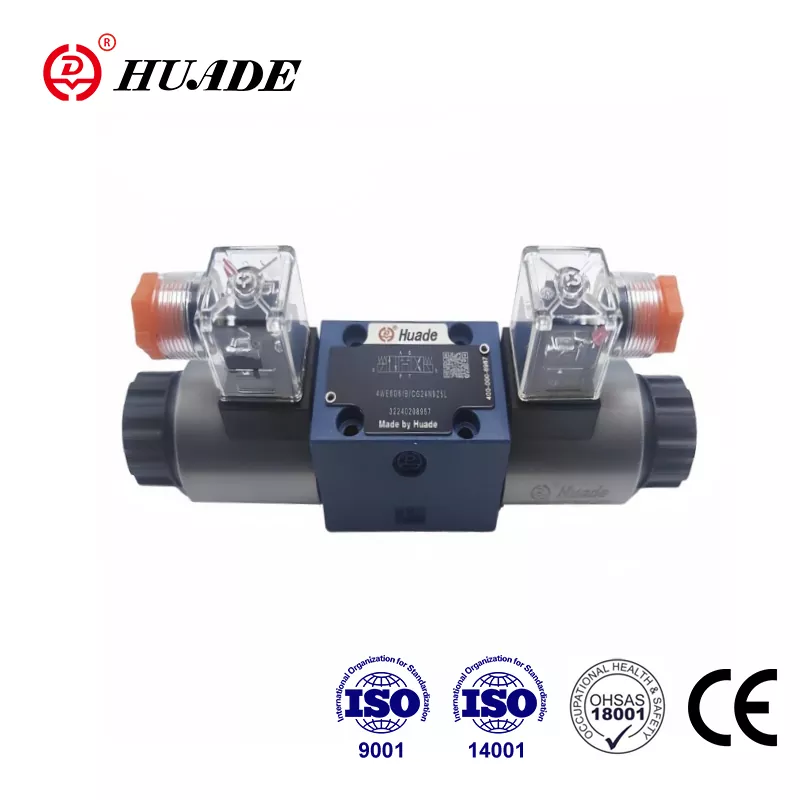

Niezależnie od tego, czy wybierzesz części OEM do zaworów kierunkowych Rexroth 4WE6, czy kwalifikujące się zamienniki firmy Huade lub innych producentów, kluczem jest dokładne dopasowanie specyfikacji i późniejsza właściwa konserwacja systemu. Zrób to, a zamienny zawór kierunkowy Rexroth 4WE6 powinien zapewnić lata niezawodnej pracy.
