Jaka jest różnica między osiowymi i promieniowymi pompami tłokowymi?

Systemy hydrauliczne tworzą kręgosłup niezliczone zastosowania przemysłowe, ze sprzętu budowlanego i Maszyny produkcyjne do systemów lotniczych i naczyń morskich. W sercu Z tych systemów leży pompa tłokowa, kluczowy element odpowiedzialny za Przekształcanie energii mechanicznej w moc hydrauliczną. Wśród różnych rodzajów Dostępne pompy tłokowe, osiowe i promieniowe pompy tłokowe wyróżniają się jako dwa z najczęściej używane projekty, każde oferują wyraźne zalety dla konkretnych Zastosowania.

Zrozumienie podstawowych różnic między tymi dwoma typami pomp jest niezbędne dla inżynierów, techników i Każdy zaangażowany w projektowanie lub konserwację systemu hydraulicznego. Podczas obu pomp serwuj tę samą podstawową funkcję presyzowania płynu hydraulicznego, ich wewnętrznego Budowa, zasady działania i charakterystyka wydajności różnią się znacznie. To kompleksowe porównanie zbada kluczowe rozróżnienia między osiowymi i promieniowymi pompami tłokowymi, pomagając w podejmowaniu świadomych decyzji Twoje zastosowania hydrauliczne.

ZrozumienieOsiowe pompy tłokowe

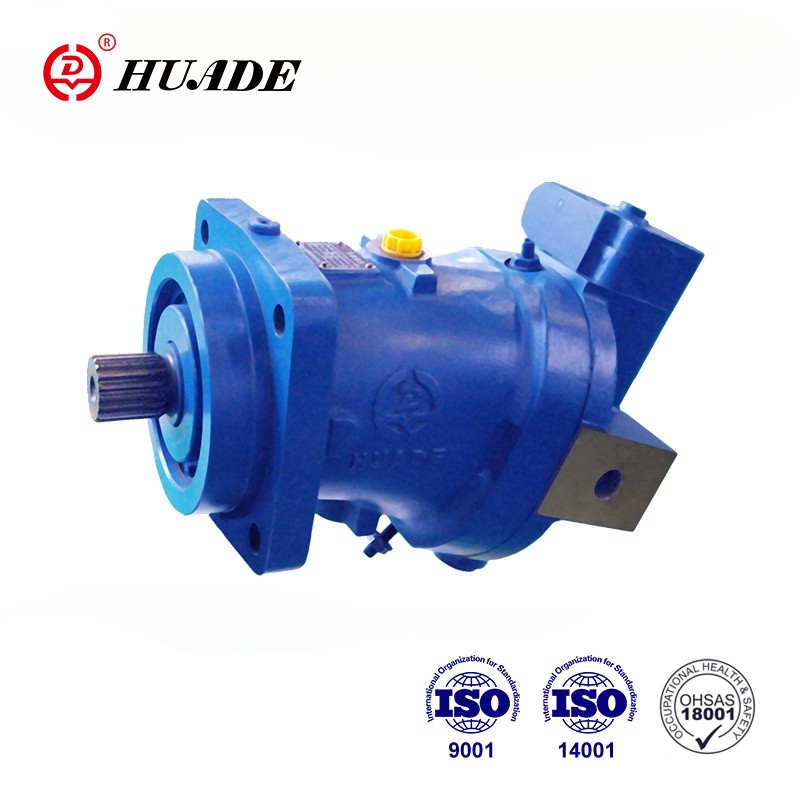

Osiowe pompy tłokowe mają ułożone tłoki równolegle do wału napędowego pompy, z ich wzajemnym ruchem wzdłuż osi obrotu. Ten projekt tworzy kompaktowy, wydajny system gdzie tłoki poruszają się w obrębie cylindrów ułożonych w okólniku Wzór wokół centralnego wału.

Działanie osiowej pompy tłokowej Opiera się na projekcie płytki lub zgiętej osi. W pompach płyt z tłokami tłoków Wsuń się w cylindry w lufie cylindrowej, która obraca się z walem napędowym. Gdy lufa obraca się, tłoki podążają za kątem płyty kołowej, tworząc ruch wzajemny niezbędny do pompowania. Przemieszczenie może być zmieniał się poprzez zmianę kąta płytki, dzięki czemu te pompy są idealne do zmiennej Zastosowania przemieszczenia.

Zgięta oś pompy tłokowe działają na a Podobna zasada, ale użyj innego mechanizmu. Lufa cylindra to ustawione pod kątem do wału napędowego, a tłoki są podłączone do Kołnierz napędu przez pręty łączące i połączenia sferyczne. Ten projekt Zazwyczaj pozwala na wyższe ciśnienia robocze w porównaniu z płytą rozwiniętą projekty.

Kluczowe zalety osiowych pomp tłokowych obejmują ich wysoki stosunek mocy do ważności, doskonałą wydajność na wysokim poziomie ciśnienia i możliwość zapewnienia zmiennego przemieszczenia. Zazwyczaj działać skutecznie przy presji od 3000 do 6000 psi, z niektórymi Specjalistyczne jednostki zdolne do obsługi nacisków do 10 000 psi. Kompakt Projekt sprawia, że są one szczególnie odpowiednie do aplikacji mobilnych, w których przestrzeń i Waga są czynnikami krytycznymi.

Jednak osiowe pompy tłokowe mają również niektóre ograniczenia. Mogą być bardziej wrażliwe na zanieczyszczenie ze względu na zamknięcie tolerancje między ruchomymi częściami i mogą wytwarzać wyższy poziom hałasu W porównaniu z innymi projektami pomp. Dodatkowo złożona geometria wewnętrzna może Uczyń konserwację trudniejszym i drogim.

Zrozumienie promieniowych pomp tłokowych

Promieniowe pompy tłokowe mają tłoki ułożone prostopadle do wału napędowego, rozciągając się promieniowo na zewnątrz od centrum. W tej konfiguracji tłoki wchodzą i wychodzą promieniowo jako pompa działa, tworząc zasadniczo odmienne działanie pompowania w porównaniu z osiowym projekty.

Najczęstszy rodzaj promieniowej pompy tłokowej Używa ekscentrycznej krzywki lub pierścienia do utworzenia ruchu wzajemnego. Jako jazda Wał obraca się, element mimośrodowy powoduje, że tłoki poruszają się promieniowo do wewnątrz i na zewnątrz w ich cylindrach. Springs zazwyczaj zwracają tłoki do ich rozszerzona pozycja podczas udaru ssania, podczas gdy ekscentryczna krzywka Zmusza je do wewnątrz podczas udaru ciśnienia.

Niektóre promieniowe pompy tłokowe wykorzystują inne Projekt, w którym tłoki są rozmieszczone wokół stacjonarnego pierścienia krzywki, z Bula cylindra obracająca się wokół krzywki. To porozumienie może zapewnić gładsze Działanie i zmniejszone wibracje w niektórych zastosowaniach.

Promieniowe pompy tłokowe wyróżniają się w aplikacjach wymagające wyjątkowo wysokich ciśnień, często skutecznie działające przy ciśnieniach przekraczanie 10 000 psi, z niektórymi specjalistycznymi jednostkami zdolnymi do obsługi presji do 40 000 psi lub wyższych. Ta wyjątkowa zdolność ciśnienia sprawia, że Idealny do zastosowań takich jak prasy hydrauliczne, maszyny do formowania wtrysku, i inne pod wysokim ciśnienia procesów przemysłowych.

Radial Design oferuje również doskonałe Wydajność objętościowa i może zapewnić bardzo precyzyjną kontrolę przepływu. Większy Obszary tłokowe możliwe z ustaleniami promieniowymi przyczyniają się do ich Możliwości wysokiego ciśnienia i sprawne charakterystyki pracy. Dodatkowo, Promieniowe pompy tłokowe są zwykle mniej wrażliwe na zanieczyszczenie płynu w porównaniu do projektów osiowych, ponieważ ruch promieniowy zapewnia pewne samooczynienie.

Kluczowe różnice i porównania

Możliwości ciśnienia

Jedna z najbardziej znaczących różnic między osiowymi i promieniowymi pompami tłokowymi leży w ich obsłudze ciśnienia możliwości. Podczas gdy osiowe pompy tłokowe zwykle działają w 3000 do 6000 Zakres PSI, promieniowe pompy tłokowe mogą często obsługiwać znacznie wyższe ciśnienia przekraczanie 10 000 psi. To sprawia, że pompy promieniowe są preferowanym wyborem dla Zastosowania ultra-wysokiego ciśnienia.

Rozmiar i waga

Osiowe pompy tłokowe ogólnie oferują więcej Kompaktowa konstrukcja i lepszy stosunek mocy do masy, dzięki czemu są idealne na telefon komórkowy Zastosowania, w których przestrzeń i waga są na najwyższym poziomie. Promieniowe pompy tłokowe być większym i cięższym dla równoważnego przesunięcia, ale ich solidne Konstrukcja pozwala na działanie wyższego ciśnienia.

Wydajność i wydajność

Oba typy pomp mogą osiągnąć wysoką wydajność poziomy, ale ich szczytowa wydajność występuje w różnych warunkach pracy. Osiowe pompy tłokowe zazwyczaj wykazują doskonałą wydajność na szerokim Zakres operacyjny, szczególnie przy umiarkowanym do wysokiego ciśnienia. Promieniowy tłok Pompy często wykazują doskonałą wydajność przy bardzo wysokim nacisku, w którym ich projekt Zalety stają się najbardziej widoczne.

Konserwacja i trwałość

Wymagania dotyczące konserwacji różnią się istotnie między dwoma projektami. Osiowe pompy tłokowe z ich kompleksem Płyta obciskowa lub mechanizmy osi wygiętej mogą wymagać częstszej konserwacji i Specjalistyczna wiedza na temat napraw. Promieniowe pompy tłokowe, z ich prostszymi Ruch promieniowy, często zapewnia dłuższą żywotność usług w aplikacjach wysokociśnieniowych ale może wymagać bardziej solidnych struktur wsparcia ze względu na ich wagę i wielkość.

Rozważania dotyczące kosztów

Początkowy koszt, koszty konserwacji i Całkowity koszt własności różni się między dwoma typami pomp. Osiowe pompy tłokowe zazwyczaj mają niższe koszty początkowe i są łatwiej dostępne, co czyni je atrakcyjny dla wielu aplikacji. Promieniowe pompy tłokowe, a potencjalnie więcej Początkowo kosztowne może zapewnić lepszą wartość w aplikacjach pod wysokim ciśnieniem gdzie ich najwyższe możliwości ciśnienia eliminują potrzebę dodatkowej Komponenty systemowe.

Rozważania specyficzne dla aplikacji

Wybór między tłokiem osiowym i promieniowym Pompy ostatecznie zależy od konkretnych wymagań układu hydraulicznego. Sprzęt mobilny, taki jak kopacze, dźwigi i maszyny rolnicze zazwyczaj sprzyjają osiowym pompom tłokowym ze względu na ich zwartą wielkość, zmienną Możliwości przemieszczenia i doskonały stosunek mocy do ważności.

Zastosowania przemysłowe wymagające wyjątkowo Wysokie ciśnienia, takie jak tworzenie metalu, formowanie wtryskowe lub testy hydrauliczne sprzęt, często korzysta z najwyższej jakości ciśnienia promieniowego pompy tłokowe. Płynna operacja i precyzyjne charakterystyka kontroli Pompy promieniowe sprawiają, że są odpowiednie do zastosowań wymagających wysokiej dokładności i minimalne pulsacja.
