Jak działa osiowa pompa tłokowa?

Osiowe pompy tłokowesą jednymi z najbardziej Wyrafinowane i wydajne pompy hydrauliczne w nowoczesnych zastosowaniach przemysłowych. Od urządzeń budowlanych i systemów samolotów po maszyny produkcyjne, pompy te zapewniają wysoko ciśnieniową moc płynów potrzebną do wymagania Operacje. Ale jak dokładnie te cuda inżynierskie przekształcają mechaniczne Energia na ciśnienie hydrauliczne? Zanurzmy się głęboko w fascynujący świat Osiowe pompy tłokowe i eksploruj ich wewnętrzne działanie.

Zrozumienie podstaw

Osiowa pompa tłokowa jest dodatnią Przemieszczenie pompa hydrauliczna, która wykorzystuje tłoki ułożone w okrągłym wzorze wokół osi środkowej. W przeciwieństwie do promieniowych pomp tłokowych, w których poruszają się tłoki prostopadle do wału napędowego, osiowe pompy tłokowe mają tłoki, które poruszają się równolegle do osi wału. Ta unikalna konfiguracja pozwala na kompaktową konstrukcję Dostarczając wyjątkowe cechy wydajności.

Podstawowa zasada stojąca za wszystkimi osiowymi pompy tłokowe są stosunkowo proste: gdy tłoki odwzajemniają Cylindry, tworzą naprzemienne cykle ssące i rozładowywania. Podczas Udar ssący, tłoki wciągają płyn do komorów cylindrów. Podczas Udar kompresyjny wymuszają płyn pod wysokim ciśnieniem. Skoordynowane Ruch wielu tłoków zapewnia ciągły, gładki przepływ płynów.

Komponenty podstawowe i architektura

Serce osiowej pompy tłokowej składa się kilku krytycznych elementów działających w doskonałej harmonii. Blok cylindra, lub beczka, mieszka wiele tłoków ułożonych w precyzyjnym okrągłym wzorze. Zazwyczaj pompy te mają od 5 do 11 tłoków, przy czym 7 lub 9 Wspólne dla optymalnej równowagi między płynnością przepływu a złożonością mechaniczną.

Każdy tłok łączy się z podkładką z pantoflem poprzez połączenie z stawem kulowym. To układ pozwala na śledzenie tłoka ruch kątowy przy jednoczesnym utrzymaniu odpowiedniego uszczelnienia w cylindrze. . Podkładki do pantofli jeżdżą na talerzu. (W zgiętych projektach osi), który przekształca ruch obrotowy wału napędowego do ruchu wzajemnego potrzebnego do pompowania.

Płyta zaworu służy jako czas pompy Mechanizm, zawierający precyzyjnie ustawione porty wlotowe i wylotowe, które wyrównują z komorami cylindrowymi dokładnie we właściwych momentach. Like Precision Produkcja zapewnia idealny czas między pozycją tłoka a portem wyrównanie, maksymalizacja wydajności objętościowej przy jednoczesnym minimalizowaniu ciśnienia pulsacje.

Dwa główne warianty projektowe

Osiowe pompy tłokowe występują w dwóch podstawowych Konfiguracje, każda z odrębnymi zasadami i aplikacjami.

Projektowanie płytki

Projekt płyty zamarzania reprezentuje najwięcej Wspólna konfiguracja pompy tłokowej osiowej. W tym układzie tłoki pozostają równolegle do wału napędowego, podczas gdy ich podkładki do szkiełkowania kontaktują się z kątem płyta. Gdy blok cylindra obraca się z wałem napędowym, każdy tłok następuje Sinusoidalny wzór ruchu określony przez kąt płytki.

Kiedy tłok odsuwa się od obrotu płyta, tworzy ssanie, które przyciąga płyn przez port wlotowy do komora cylindra. W miarę trwania rotacji, a tłok zbliża się do obrotu Płyta, kompresja występuje, wymuszając płyn przez port wylotowy przy podwyższonym ciśnienie. Kąt płyty zamykającej bezpośrednio określa długość skoku tłokowego, a w pompach o zmiennych przemieszczenia, kąt ten można regulować w celu sterowania przepływem wskaźnik.

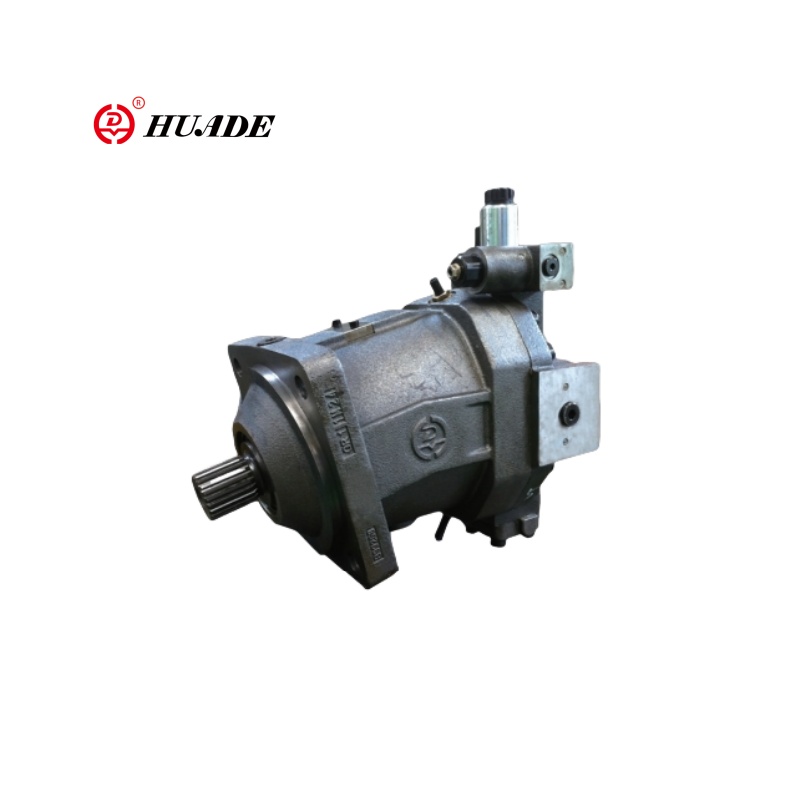

Projektowanie osi wygiętej

Pompy z osi wygiętej mają bardziej złożone, ale potencjalnie bardziej wydajna konfiguracja. Tutaj blok cylindra znajduje się na Kąt (zwykle od 15 do 30 stopni) w stosunku do wału napędowego. Tłoki łączą się bezpośrednio do kołnierza napędowego przez uniwersalne stawy lub połączenia sferyczne, eliminowanie potrzeby padów i płyt zamykających.

Ten projekt oferuje kilka zalet, w tym wyższe ciśnienie operacyjne, lepsza wydajność przy dużych prędkościach i Zmniejszone elementy zużycia. Jednak zwiększona złożoność mechaniczna tworzy Te pompy droższe i trudne do produkcji, ograniczając ich użycie do wyspecjalizowanych aplikacji o wysokiej wydajności.

Wyjaśniony cykl pompowania

Zrozumienie pełnego cyklu pompowania Ujawnia, w jaki sposób osiowe pompy tłokowe osiągają imponującą wydajność Charakterystyka. Każdy tłok przechodzi cztery odrębne fazy podczas każdego Rewolucja wału napędowego.

Podczas fazy ssania tłok porusza się z dala od płyty zaworowej (w wzorach płyty zwiniętej) lub podąża za osą wygiętą Geometria w celu zwiększenia objętości cylindra. Komora cylindra łączy się z Port wlotowy, tworząc różnicę ciśnienia, który przyciąga płyn do komory. Właściwa konstrukcja wlotu zapewnia odpowiednie dopływ płynów bez kawitacji, nawet o duże prędkości pracy.

Faza kompresji zaczyna się w trakcie kontynuacji Rotacja porusza tłok w kierunku maksymalnej pozycji udaru mózgu. Komora cylindra Odłącza się od portu wlotowego i zaczyna łączyć się z portem wylotowym. Płyn Kompresja zaczyna się stopniowo, pozwalając na płynne budowanie nacisku bez Nagłe obciążenia wstrząsu, które mogłyby uszkodzić komponenty pompy.

Szczytowa kompresja występuje, gdy tłok osiąga najbliższe podejście do płyty zaworu lub maksymalnego punktu kompresji w Projekt osi wygiętej. W tej chwili występuje maksymalny rozwój ciśnienia i Komora cylindra jest w pełni wyrównana z portem wylotowym dla optymalnego płynu wypisać.

Wreszcie faza rozładowania kończy Cykl, gdy tłok rozpoczyna udar powrotny. Ciśnienie resztkowe w cylindrze Komora zmusza pozostały płyn przez port wylotowy, podczas gdy komora stopniowo odłącza się od gniazdka i przygotowuje się do ponownego połączenia z wlotem na następny cykl.

Technologia przemieszczenia zmiennych

Jedna z najbardziej niezwykłych cech wielu Osiowe pompy tłokowe to ich zdolność do zmiany przemieszczenia podczas pracy. Ten zdolność zapewnia bezprecedensową kontrolę nad systemami hydraulicznymi, umożliwiając precyzyjna regulacja prędkości przepływu bez zmiany prędkości napędu lub za pomocą dławiania zawory, które marnują energię.

W zmiennych pompach płyt z serwopoperacją Mechanizmy dostosowują kąt płytki w oparciu o zapotrzebowanie systemu lub operator wejście. Zwiększenie kąta zwiększa długość skoku tłokowego i pompę Przemieszczenie, jednocześnie zmniejszając kąt, zmniejsza wyjście przepływu. Niektóre zaawansowane Systemy mogą nawet odwrócić kąt płytki, tworząc pompy, które mogą działać jako silniki lub zapewniają możliwości odwrotnego przepływu.

Systemy sterowania zmienną pompy przemieszczenia wahają się od prostej ręcznej regulacji do wyrafinowanej Elektroniczne systemy sprzężenia zwrotnego. Składniki kompensowane ciśnieniem automatycznie dostosowują przemieszczenie w celu utrzymania stałego ciśnienia niezależnie od zapotrzebowania na przepływ, podczas gdy Systemy wykrywania obciążenia optymalizują zużycie energii poprzez dopasowanie wyjścia pompy do rzeczywiste wymagania systemowe.

Charakterystyka wydajności i Zastosowania

Osiowe pompy tłokowe wyróżniają się w aplikacjach wymagające wysokiego ciśnienia, precyzyjnej kontroli i niezawodnego działania. Ich typowe Naciski operacyjne wahają się od 1 000 do 10 000 psi lub więcej, a niektóre Specjalistyczne projekty zdolne do przekraczania 15 000 psi. Szybkości przepływu różnią się dramatycznie w oparciu o przemieszczenie i prędkość, od kilku galonów na minutę Precyzyjne zastosowania do setek galonów na minutę w systemach przemysłowych.

Wydajność dobrze zaprojektowanego osiowego pompy tłokowe zwykle przekraczają 90%, co czyni je idealnymi do sprzętu mobilnego gdzie zużycie paliwa bezpośrednio wpływa na koszty operacyjne. Ich kompaktowy rozmiar W stosunku do zdolności wyjściowych sprawia, że są one szczególnie cenne w samolotach Hydraulika, w której ograniczenia wagi i przestrzeni są krytyczne.

Może reprezentuje sprzęt budowlany Największy obszar aplikacji, w którym pompy te zasilają wszystko z koparki BOMS na ślady buldozera. Możliwość przemieszczenia zmiennej umożliwia Operatorzy, aby dokładnie kontrolować ruch, zachowując optymalne Wydajność silnika w różnych warunkach obciążenia.

Rozważania dotyczące konserwacji i długowieczności

Właściwa konserwacja jest kluczowa dla Maksymalizacja życia i wydajności pompy tłokowej osiowej. Precyzyjna produkcja a ścisłe tolerancje wymagane do optymalnej pracy sprawiają, że te pompy są wrażliwe do zanieczyszczenia i niewłaściwych warunków płynnych. Filtracja wysokiej jakości, Regularna analiza płynów i przestrzeganie specyfikacji producenta dla Niezbędne są poziom płynu hydraulicznego i poziomy czystości.

Wzory zużycia składników w tłoku osiowym Pompy są przewidywalne i możliwe do zarządzania przy odpowiedniej konserwacji. Podkładki pantofli i Płyty rozwinięte w projektach płyt skrętu doświadczają najwyższych wskaźników zużycia z powodu Ich przesuwany kontakt przy wysokich obciążeniach. Nowoczesne powłoki i materiały dramatycznie rozszerzona żywotność komponentów, ale regularna kontrola i terminowa Wymiana pozostaje ważna.

Wyrafinowane systemy sterowania zmienne pompy przemieszczenia wymagają dodatkowej uwagi na elektronikę Komponenty i czystość zastawki serwo. Regularna kalibracja i system Diagnostyka pomaga zapewnić optymalną wydajność i zapobiegać kosztownym awarie.
