Jako wiodący chiński producent technologii hydraulicznych przekładni i sterowania, Huade zastosował najnowocześniejszą technologię firmy Rexroth. Zawór zwrotny Huade® Z1S może całkowicie zastąpić serię Z1S oferowaną przez firmę Rexroth. Jest to opłacalne. Huade zdał egzamin ISO9001, ISO14001 i ISO45001. Zawór nabojowy Huade® Z1S charakteryzuje się niezawodnym działaniem. Jest to stara marka narodowa w Chinach. Jest bardziej zaawansowany technologicznie i trwalszy niż podobne produkty z tej linii.
|
Dane techniczne (w przypadku zastosowań poza tymi parametrami prosimy o konsultację!) |
||
|
Rozmiar |
6 |
10 |
|
Maks. przepływ (L/min) |
40 |
100 |
|
Maks. ciśnienie robocze (MPa) |
do 31,5 |
|
|
Pękające ciśnienie |
Zobacz krzywe charakterystyczne |
|
|
Płyn pod ciśnieniem |
Oleje mineralne (do uszczelnienia NBR) lub |
|
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
|
|
Zakres lepkości (mm2/s) |
2,8 do 500 |
|
|
Waga (kg) |
0.8 |
2.3 |
Cechy:
▶ Zawór z płytą pośrednią do stosowania w zespołach układających się pionowo
▶ 8 różnych funkcji izolujących
Aplikacja:

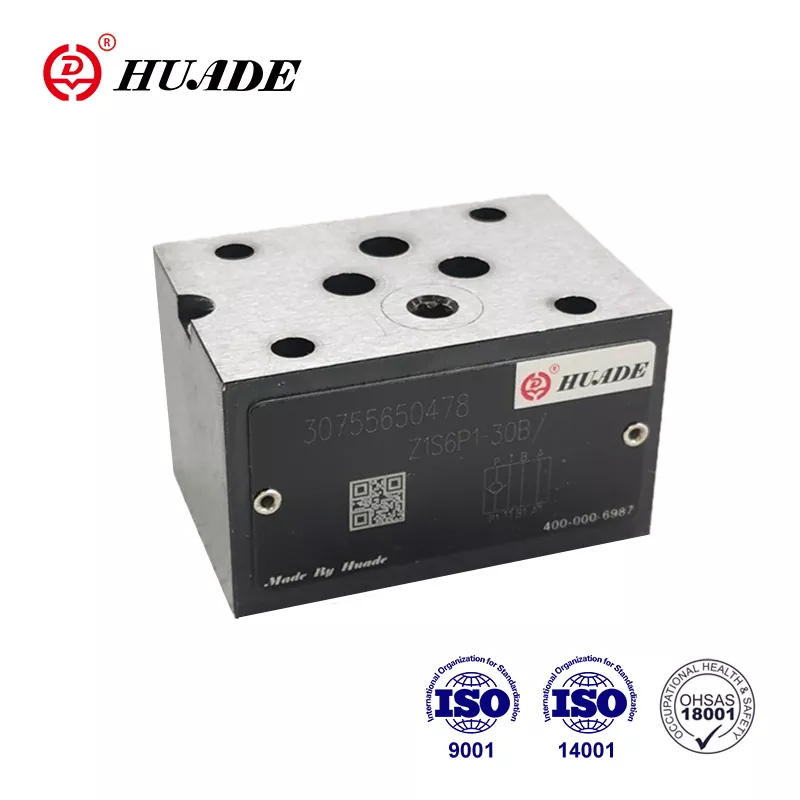

Ta płyta warstwowa zaworu zwrotnego typu Z1S służy do montażu pionowego.
4. Funkcje, przekrój, symbole płyty warstwowej zaworu zwrotnego Z1S
Zawór Z1S jest zaworem zwrotnym sterowanym bezpośrednio w konstrukcji płyty warstwowej. Służy do szczelnego zamknięcia w jednym kierunku i umożliwia swobodny przepływ w kierunku przeciwnym. Ten typ zaworu posiada metalową uszczelkę pomiędzy grzybkiem (3) a obudową (1). Zawory zwrotne typu Z1S nadają się szczególnie do zastosowań, w których występują ciśnienia robocze powyżej 10,0 MPa i prędkości przepływu powyżej 4 m/s.
1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.
2. Zbiornik musi zostać uszczelniony, a na wlocie powietrza musi zostać zainstalowany filtr powietrza.
3. Produkty bez płyty przyłączeniowej opuszczające fabrykę, w razie potrzeby prosimy o specjalne zamówienie.
4. Śruby mocujące zawór muszą mieć wysoki poziom intensywności (klasa 10.9). Proszę wybrać je i używać zgodnie z parametrami wymienionymi w książce wzorcowej.
5. Chropowatość powierzchni połączonej z zaworem powinna wynosić 0,8.
6. Wymagane jest wykończenie powierzchni elementu współpracującego do 0,01/100 mm.
