Zawór nadmiarowy ciśnienia DBD

Beijing Huade Hydraulic Industrial Group to renomowana firma państwowa specjalizująca się w projektowaniu, produkcji i serwisie produktów i urządzeń hydraulicznych. Zawór nadmiarowy DBWT może zastąpić produkty oferowane przez firmę Rexroth®. Fabryka przeszła ISO9001, ISO14001 i OH SAS18001. Huade Hydraulic ma dobry system kontroli zapewniający wysoką jakość zaworów hydraulicznych. W fabryce znajduje się ponad 750 sztuk zaawansowanych urządzeń produkcyjnych importowanych z całego świata. Każdy zawór ciśnieniowy zostanie zapakowany w wodoodporne plastikowe torby i standardowe kartony, z dołączonymi znakami zapobiegającymi podrabianiu. Produkty hydrauliczne Huade® znajdują szerokie zastosowanie w przemyśle wojskowym w celu wspierania modernizacji sprzętu obronnego.

Parametr produktu ciśnieniowego zaworu nadmiarowego DBD

Cecha produktu i zastosowanie ciśnieniowego zaworu nadmiarowego DBD

Cechy:

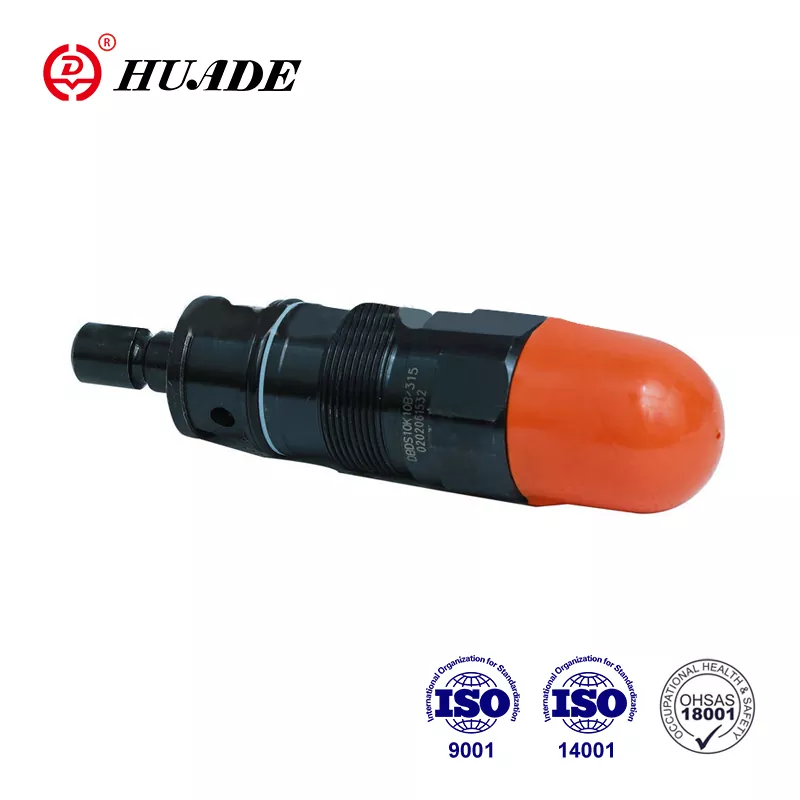

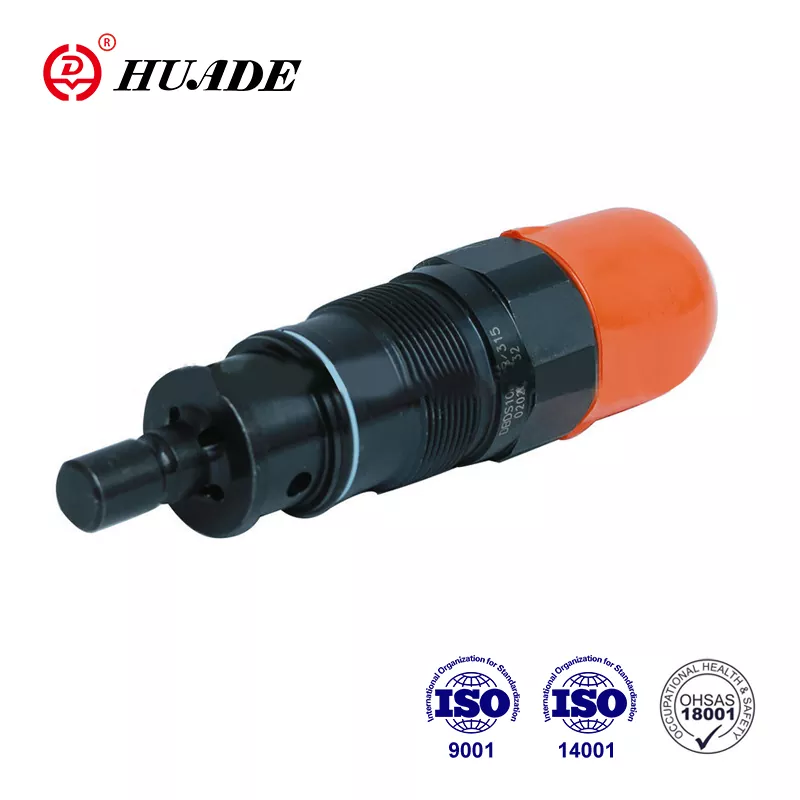

▶ Jako zawór nabojowy

▶ Do połączeń gwintowych

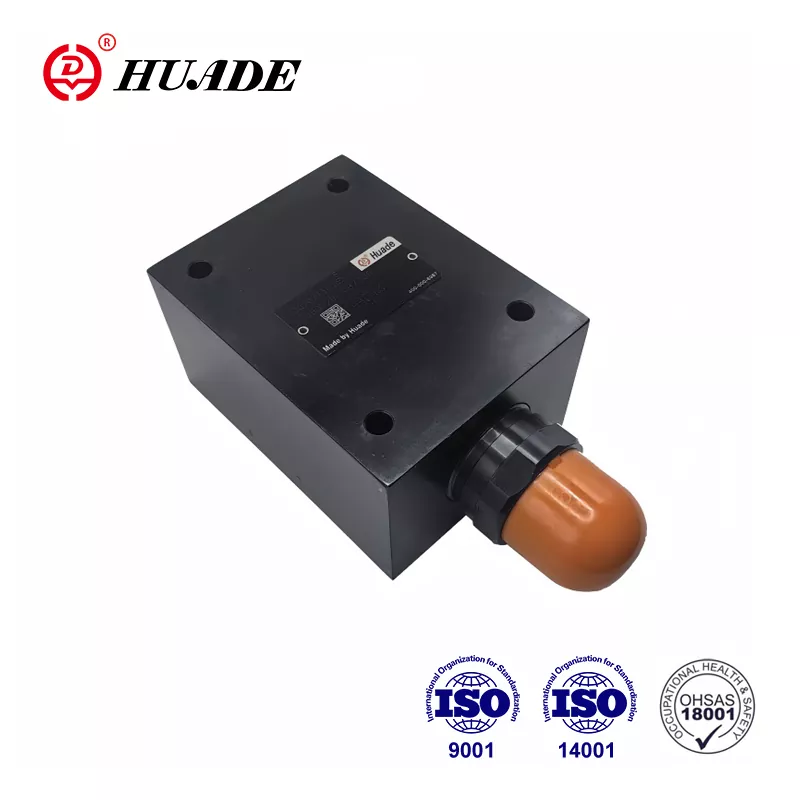

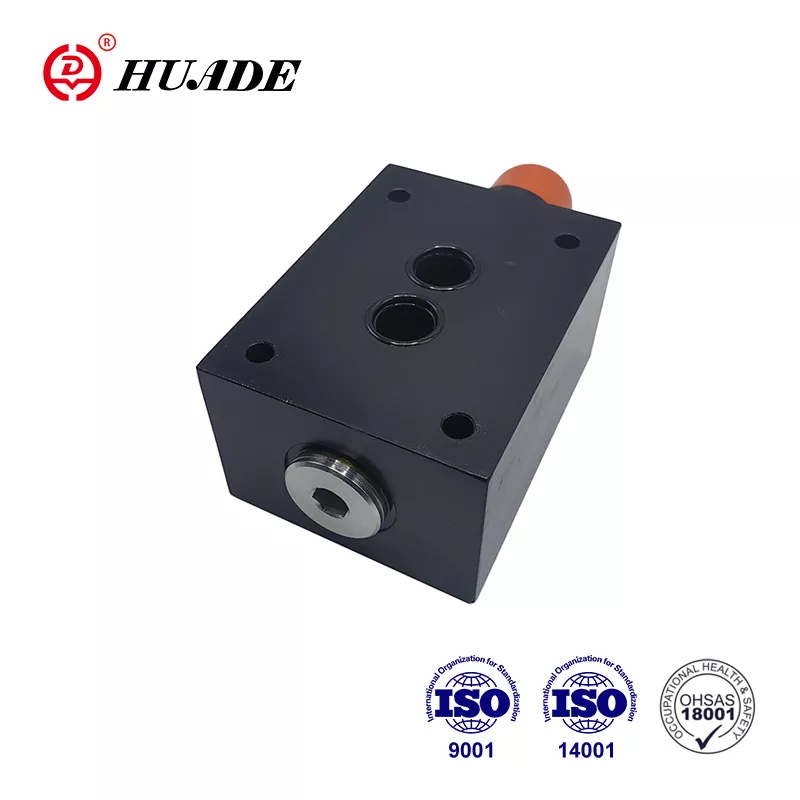

▶ do montażu płytowego

▶ 3 elementy regulacji ciśnienia, opcjonalnie:

·Pokrętło

·.Klątwa. śruba z łbem ochronnym z kołpakiem ochronnym

·Zamykane pokrętło ze skalą

Aplikacja:

Funkcje, przekrój i symbole ciśnieniowego zaworu nadmiarowego DBD

Zawory nadmiarowe DBD to zawory grzybkowe sterowane bezpośrednio.

Służą do ograniczania ciśnienia w układzie hydraulicznym.

Zawory składają się głównie z tulei (1), sprężyny (2), grzybka ze suwakiem tłumiącym (4) (stopnie ciśnienia 2,5 do 40 MPa) lub kuli (4) (stopień ciśnienia 63 MPa) i elementu regulacyjnego (3). Ustawienie ciśnienia w układzie można regulować bezstopniowo za pomocą elementu regulacyjnego (3). Sprężyna (2) dociska grzybek (4) do gniazda. Kanał P jest podłączony do systemu. Ciśnienie obecne w systemie jest przykładane do obszaru grzybka (lub kuli).

Jeżeli ciśnienie w kanale P wzrośnie powyżej wartości ustawionej na sprężynie (2), grzybek (4) otworzy się naprzeciw sprężyny (2). Teraz płyn pod ciśnieniem przepływa z kanału P do kanału T. Skok grzybka (4) jest ograniczony sworzniem. W celu utrzymania dobrych ustawień ciśnienia w całym zakresie ciśnień, zakres ciśnień jest podzielony na 7 stopni ciśnienia. Jedno ciśnienie stopień odpowiada określonej sprężynie dla maksymalnego ciśnienia roboczego, które można za jej pomocą ustawić.

Struktura i symbole ciśnieniowego zaworu nadmiarowego DBD

Symbole DBD

Ogłoszenie

1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.

2. Zbiornik musi być uszczelniony, a na wlocie powietrza musi być zainstalowany filtr powietrza.

3. Produkty opuszczające fabrykę bez płyty przyłączeniowej. W razie potrzeby prosimy o specjalne zamówienie.

4.Śruby mocujące zawory muszą mieć wysoki poziom intensywności (klasa 10.9). Wybierz je i użyj zgodnie z parametrami wymienionymi w książce wzorcowej.

5. Wymagana chropowatość powierzchni połączonej z zaworem wynosi 0,8.

6. Wymagane jest wykończenie powierzchni współpracującego elementu do 0,01/100 mm.
