Podczas pracy z układami hydraulicznymi lub rurociągami wodnymi wybór odpowiedniego zaworu zwrotnego może zadecydować o płynnym działaniu lub kosztownych naprawach. Ocynkowany zawór zwrotny typu S stał się popularnym wyborem w wielu zastosowaniach przemysłowych, ale zrozumienie, co odróżnia go od innych opcji, nie zawsze jest proste.
Co to jest ocynkowany zawór zwrotny typu S?

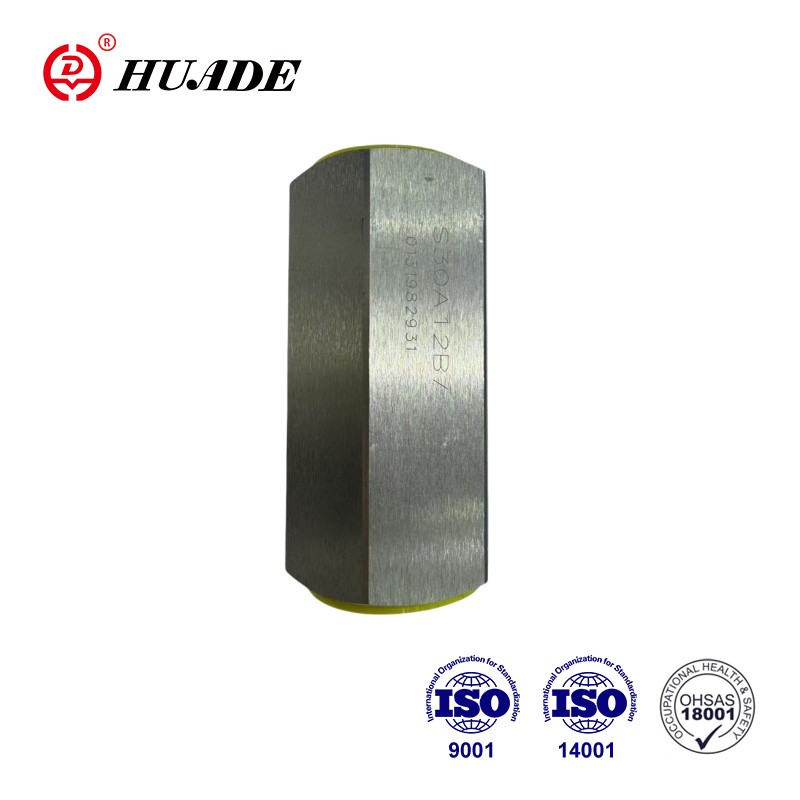

Ocynkowany zawór zwrotny typu S to jednokierunkowe urządzenie kontrolujące przepływ, które zapobiega cofaniu się płynu w instalacji rurowej. Część „ocynkowana” oznacza, że korpus zaworu jest pokryty ochronną powłoką cynkową nałożoną poprzez cynkowanie ogniowe lub galwanizację. Ta warstwa cynku działa jak tarcza przed rdzą i korozją, dlatego często można zobaczyć te zawory w instalacjach zewnętrznych i systemach wodnych.
Oznaczenie „Typ S” może oznaczać różne rzeczy w zależności od tego, czy masz na myśli sprzęt hydrauliczny, czy standardową hydraulikę. W zastosowaniach hydraulicznych typ S zwykle odnosi się do sprężynowego grzybka lub tłoka, który może wytrzymać ciśnienie do 450 barów (około 6500 psi). W przypadku rurociągów litera S może oznaczać zawór zwrotny klapowy z połączeniami do spawania kielichowego lub serię określonego producenta. To rozróżnienie ma znaczenie, ponieważ te dwa projekty działają zupełnie inaczej.
Jak działa mechanizm typu S?
Wersja hydrauliczna ocynkowanego zaworu zwrotnego typu S wykorzystuje tłok obciążony sprężyną, który przesuwa się wzdłuż linii środkowej. Kiedy ciśnienie płynu naciska na tłok wystarczająco mocno, ściska sprężynę i otwiera zawór. W momencie spadku ciśnienia lub próby odwrócenia, sprężyna zatrzaskuje tłok z powrotem w gnieździe, tworząc szczelne uszczelnienie. Dzieje się to szybko, co pomaga zapobiegać uderzeniom wodnym (głośnym stukaniu, które czasami słychać w rurach).
Rurociąg typu S ma natomiast zwykle tarczę lub klapę, która odchyla się na zawiasie. Grawitacja i przepływ do przodu powodują otwarcie dysku, a gdy przepływ ustanie, dysk wraca na swoje miejsce. Konstrukcja ta dobrze radzi sobie z rurami o większych średnicach i nie przeszkadza cząstkom stałym w wodzie, ale zamyka się wolniej niż typ tłokowy. Wybór pomiędzy tymi dwoma wpływa na działanie ocynkowanego zaworu zwrotnego typu S w rzeczywistych warunkach.
Zrozumienie powłoki ocynkowanej
Proces cynkowania polega na zanurzaniu części stalowych w stopionym cynku w temperaturze około 840°F. Tworzy to wiele warstw: wewnętrzną warstwę stopu cynku i żelaza, która ściśle łączy się ze stalą, oraz zewnętrzną warstwę czystego cynku, która jest odporna na wpływy środowiska. Kiedy ta zewnętrzna warstwa ulega korozji, faktycznie chroni stal pod spodem w procesie zwanym ochroną ofiarną.
Cynkowanie ogniowe zazwyczaj pozwala uzyskać powłokę o grubości od 45 do 85 mikronów, która w normalnych warunkach atmosferycznych może przetrwać ponad 50 lat. Ocynkowany zawór zwrotny typu S korzysta z tej długotrwałej ochrony, szczególnie w przypadku montażu na zewnątrz lub w nieogrzewanych budynkach. Jednakże powłoka cynkowa ma ograniczenia temperaturowe. Ciągła ekspozycja na temperaturę powyżej 200°C (392°F) spowoduje uszkodzenie powłoki, a powyżej 250°C cynk zaczyna odklejać się od stali. Oznacza to, że ocynkowany zawór zwrotny typu S najlepiej sprawdza się w układach obsługujących płyny od chłodnego do ciepłego, a nie parę lub olej hydrauliczny o wysokiej temperaturze.
Specyfikacje ciśnienia i przepływu
Typowy hydrauliczny zawór zwrotny ocynkowany typu S może wytrzymać ciśnienie robocze od 35 do 40 MPa, w zależności od rozmiaru przyłącza. Mniejsze rozmiary (6 mm do 15 mm) zwykle osiągają 40 MPa, podczas gdy większe rozmiary (20 mm do 30 mm) mogą być ograniczone do 35 MPa. Maksymalne natężenia przepływu wahają się od 15 do 300 litrów na minutę, co obejmuje większość mobilnych urządzeń hydraulicznych i maszyn przemysłowych.
Ciśnienie pękania (minimalne ciśnienie potrzebne do otwarcia zaworu) to kolejna ważna liczba. W przypadku większości konstrukcji typu S mieści się w zakresie od 0 do 0,6 MPa. Niższe ciśnienie otwarcia oznacza, że zawór otwiera się łatwiej, co zmniejsza straty energii w systemie. Jednakże zbyt niskie ustawienie może spowodować trzepotanie zaworu w przypadku wahań przepływu. Aby uniknąć tego problemu, ocynkowany zawór zwrotny typu S powinien odpowiadać minimalnemu ciśnieniu roboczemu systemu.
Opór przepływu w konstrukcji typu S jest wyższy niż w przypadku zaworu zwrotnego wahadłowego, ponieważ płyn musi popychać tłok prosto w górę, pokonując napięcie sprężyny. Powoduje to spadek ciśnienia podobny do tego, który można zobaczyć w zaworze kulowym. W przypadku zastosowań wymagających dużego przepływu, gdzie spadek ciśnienia ma duże znaczenie, warto obliczyć, czy typ S jest właściwym wyborem, czy też kontrola wahań będzie działać lepiej.
Rozważania dotyczące temperatury dla zaworów ocynkowanych
Zakres temperatur ocynkowanego zaworu zwrotnego typu S wynosi zazwyczaj od -20°C do 80°C dla cieczy znajdującej się w środku. Temperatura otoczenia powinna mieścić się w przedziale od -20°C do 50°C. Ograniczenia te wynikają zarówno z powłoki cynkowej, jak i materiałów uszczelniających zastosowanych wewnątrz zaworu.
Kiedy temperatura stale wzrasta powyżej 200°C, powłoka cynkowa zaczyna się rozpadać. Krótkie wystawienie na działanie temperatury do 350°C może nie spowodować natychmiastowej awarii, ale wielokrotne cykle w wysokich temperaturach z pewnością skrócą żywotność zaworu. Jeśli w Twoim systemie regularnie pobierana jest gorąca woda o temperaturze powyżej 180°F, prawdopodobnie powinieneś rozważyć opcje ze stali nierdzewnej zamiast ocynkowanego zaworu zwrotnego typu S.
Niskie temperatury są na ogół mniej problematyczne dla samej powłoki ocynkowanej, należy jednak uważać na tworzenie się lodu w instalacjach wodnych. Korpus zaworu może pęknąć, jeśli woda wewnątrz zamarznie i rozszerzy się. Właściwe przygotowanie do zimy lub użycie mieszanin glikolu pomaga zapobiec temu problemowi w systemach sezonowych.
Tam, gdzie ocynkowany zawór zwrotny typu S sprawdza się najlepiej
Głównym zastosowaniem ocynkowanych zaworów zwrotnych są systemy ochrony przeciwpożarowej. Certyfikaty UL i FM wymagane dla zaworów zwrotnych dla służb przeciwpożarowych często określają konstrukcję z żeliwa ocynkowanego lub żeliwa sferoidalnego. Konstrukcja typu S w tych systemach zapobiega przepływowi wstecznemu z pionów tryskaczowych i zapewnia, że woda jest zawsze dostępna w razie potrzeby. Ocynkowana powłoka zapewnia dziesięciolecia ochrony nawet w wilgotnych pomieszczeniach zaworowych lub instalacjach zewnętrznych.
Systemy nawadniające również korzystają z instalacji ocynkowanych zaworów zwrotnych typu S. Przepompownie rolnicze, systemy uzdatniania wody na polach golfowych i miejskie sieci nawadniające wykorzystują zawory zwrotne, aby utrzymać ciśnienie w rurociągach pomp i zapobiec przepływowi wstecznemu. Powłoka cynkowa radzi sobie z narażeniem na nawozy i minerały zawarte w wodzie do nawadniania lepiej niż goła stal, chociaż nie tak dobrze, jak stal nierdzewna.
Mobilne urządzenia hydrauliczne, takie jak koparki, dźwigi i maszyny rolnicze, powszechnie wykorzystują wysokociśnieniową wersję hydrauliczną ocynkowanego zaworu zwrotnego typu S. Zawory te chronią pompy hydrauliczne i silniki przed skokami ciśnienia w przypadku wyłączenia maszyny lub nagłej zmiany obciążenia. Kompaktowa konstrukcja mieści się w ciasnych przestrzeniach, a ocynkowane wykończenie jest odporne na rdzę spowodowaną deszczem i błotem w miejscach pracy.
Miejskie systemy dystrybucji wody czasami wykorzystują większe, ocynkowane zawory zwrotne (które niektórzy producenci mogą nazywać typu S) na stacjach pomp i na granicach stref ciśnieniowych. Instalacje te zapobiegają cofaniu się wody przez pompy w przypadku ich wyłączenia, chroniąc urządzenia i utrzymując odpowiednie strefy ciśnienia w sieci dystrybucyjnej.
Najlepsze praktyki instalacyjne
Prawidłowy montaż ocynkowanego zaworu zwrotnego typu S rozpoczyna się od sprawdzenia kierunku przepływu. Każdy zawór zwrotny ma wytłoczoną lub wytłoczoną na korpusie strzałkę wskazującą, w którą stronę powinien przepływać płyn. Zamontowanie go odwrotnie oznacza, że zawór pozostaje cały czas zamknięty, całkowicie blokując system.
Zawór można zainstalować w dowolnej orientacji (poziomej, pionowej lub pod kątem), ale w przypadku konstrukcji typu S często preferowana jest instalacja pionowa z przepływem do góry, ponieważ grawitacja pomaga w prawidłowym osadzeniu tłoka podczas zamykania. W przypadku przebiegów poziomych należy upewnić się, że po obu stronach zaworu znajduje się odpowiednie podparcie, aby zapobiec przenoszeniu naprężeń z rury na korpus zaworu.
Połączenia gwintowe wymagają odpowiedniego uszczelniacza, ale należy unikać dostania się taśmy lub środka do wnętrza zaworu, gdyż mogłoby to kolidować z ruchomymi częściami. W przypadku gwintowanych, ocynkowanych instalacji zaworów zwrotnych typu S należy użyć taśmy PTFE lub środka uszczelniającego do rur zgodnego z cieczą. Nie dokręcaj zbyt mocno połączeń gwintowych, ponieważ może to spowodować pęknięcie korpusu zaworu, zwłaszcza w przypadku konstrukcji żeliwnej.
Połączenia kołnierzowe wymagają równomiernego momentu dokręcenia śrub według wzoru gwiazdy, aby zapewnić prawidłowe osadzenie uszczelki. Ocynkowane wykończenie powierzchni kołnierzy powinno być wystarczająco gładkie, aby zapewnić uszczelnienie uszczelki, ale zgrubne cynkowanie może wymagać lekkiego przeszlifowania przed montażem. Sprawdź zgodność materiału uszczelki z płynem i temperaturą roboczą ocynkowanego zaworu zwrotnego typu S.
Wymagania dotyczące konserwacji
Regularne przeglądy zapewniają niezawodne działanie ocynkowanego zaworu zwrotnego typu S. Przez pierwsze sześć miesięcy po instalacji comiesięczne kontrole pozwalają wcześnie wykryć wszelkie problemy z instalacją. Następnie w przypadku większości zastosowań wystarczające są zwykle inspekcje kwartalne. Podczas przeglądów należy szukać oznak wycieków wokół korpusu zaworu, nietypowych odgłosów podczas pracy lub zmian ciśnienia w układzie, które mogą wskazywać na problemy z zaworem.
Wewnętrzne części ocynkowanego zaworu zwrotnego typu S mogą zostać zanieczyszczone zanieczyszczeniami z rurociągu. Zainstalowanie filtra siatkowego lub filtra przed zaworem (w zastosowaniach hydraulicznych zalecana jest filtracja 15 mikronów) zapobiega blokowaniu tłoka cząstek stałych lub gromadzeniu się pod gniazdem zaworu. Ten prosty dodatek może znacznie wydłużyć żywotność zaworu i zmniejszyć potrzeby konserwacji.
Jeśli zauważysz uderzenia wodne lub głośne dźwięki zamykania, zawór może być przewymiarowany w stosunku do natężenia przepływu lub ciśnienie otwarcia może być ustawione na zbyt niskie. Regulacja napięcia wstępnego sprężyny (jeśli konstrukcja zaworu na to pozwala) lub wymiana zaworu na inny rozmiar może rozwiązać te problemy. Stały wyciek poza gniazdo zaworu zwykle oznacza, że na powierzchni uszczelniającej utknęły zanieczyszczenia lub gniazdo uległo zużyciu i wymaga wymiany.
Zewnętrzna powłoka ocynkowana wymaga minimalnej konserwacji, ale jeśli zauważysz białą rdzę (mokrą plamę podczas przechowywania) tworzącą się na powierzchni, wytrzyj ją i poczekaj, aż zawór dokładnie wyschnie. Ten biały produkt korozji to tlenek cynku i chociaż wygląda źle, w rzeczywistości chroni stal pod spodem. Prawdziwa korozja aż do metalu nieszlachetnego objawia się czerwoną lub brązową rdzą i wskazuje na uszkodzenie powłoki cynkowej w tym miejscu.
Porównywanie opcji materiałowych
Kiedy decydujesz pomiędzy ocynkowanym zaworem zwrotnym typu S a innym materiałem, głównymi czynnikami są koszt i odporność na korozję. Stal ocynkowana znajduje się pośrodku: kosztuje około 40% mniej niż stal nierdzewna, ale zapewnia znacznie lepszą ochronę przed korozją niż goła stal węglowa lub żeliwo.
Zawory zwrotne ze stali nierdzewnej (zazwyczaj klasy 316 lub 304) zapewniają najlepszą odporność na korozję, zwłaszcza w środowisku słonowodnym lub chemicznym. Wytrzymują wyższe temperatury bez uszkodzenia powłoki i wytrzymują dłużej w trudnych warunkach. Jednakże stal nierdzewna kosztuje 2,5 do 5 razy więcej niż ocynkowany zawór zwrotny typu S. W przypadku oszczędnych projektów w słodkiej wodzie lub łagodnych warunkach przemysłowych opcja ocynkowana jest bardziej opłacalna.
Zawory zwrotne z brązu sprawdzają się dobrze w instalacjach wodno-kanalizacyjnych w budynkach mieszkalnych i tam, gdzie wymagane są wyższe temperatury, ale ich działanie jest ograniczone do niższych ciśnień niż ocynkowany zawór zwrotny typu S. Obciążalność 450 barów konstrukcji hydraulicznej typu S znacznie przekracza możliwości brązu. Brąz również kosztuje więcej za zawór, choć nie tak dużo jak stal nierdzewna.
Zawory zwrotne ze stali lub żeliwa są tańsze od razu, ale w środowiskach korozyjnych wymagają malowania lub innego zabezpieczenia. Koszty konserwacji i krótsza żywotność zwykle równoważą wszelkie początkowe oszczędności. Ocynkowany zawór zwrotny typu S zapewnia lepszą długoterminową wartość w większości sytuacji, w których nie jest wymagana ekstremalna odporność na korozję.
Typowe problemy i rozwiązania
Drganie lub trzepotanie ma miejsce, gdy zawór gwałtownie się otwiera i zamyka z powodu wahań ciśnienia w pobliżu progu ciśnienia pękania. Ten problem często występuje, gdy ocynkowany zawór zwrotny typu S jest przewymiarowany w stosunku do rzeczywistego natężenia przepływu. Rozwiązaniem jest albo zainstalowanie mniejszego zaworu, albo zwiększenie ustawienia ciśnienia otwarcia, jeśli konstrukcja zaworu umożliwia regulację. W niektórych przypadkach dodanie małej kryzy lub ograniczenia przepływu w dalszej części może ustabilizować wzór przepływu.
Uderzenie wodne objawia się głośnym hukiem, gdy zawór nagle się zamyka. Konstrukcja tłoka typu S generalnie radzi sobie z tym lepiej niż kontrole wahadłowe, ponieważ zamknięcie sprężynowe odbywa się szybko i płynnie. Jeśli uderzenia wodne nadal występują, może być potrzebny inny zawór o wolniejszej charakterystyce zamykania lub dodanie w systemie ochronnika przed uderzeniami wodnymi. Właściwe podparcie rur pomaga również zminimalizować hałas i naprężenia spowodowane skokami ciśnienia.
Przeciek obok gniazda zaworu umożliwia przepływ wsteczny, co niweczy cały cel posiadania zaworu zwrotnego. Niewielkie wycieki (poniżej 0,25 cm3/min lub około 5 kropel na minutę) mieszczą się w dopuszczalnych specyfikacjach dla większości ocynkowanych zaworów zwrotnych typu S. Nadmierny wyciek zwykle oznacza osadzanie się zanieczyszczeń w gnieździe, zużycie powierzchni uszczelniających lub osłabienie sprężyny. Czyszczenie lub wymiana elementów wewnętrznych rozwiązuje większość problemów z wyciekami.
Zewnętrzny wyciek wokół korpusu lub połączeń wskazuje na uszkodzenie uszczelki lub pęknięcie obudowy. Dokręcenie śrub może zapobiec niewielkiemu wyciekaniu, ale jeśli wyciek będzie się utrzymywał, należy zdemontować zawór, sprawdzić powierzchnie uszczelniające i wymienić uszczelki. Pęknięcia w korpusie zaworu wymagają całkowitej wymiany zaworu, ponieważ integralność strukturalna jest naruszona.
Opcje rynkowe i dostawcy
Kilku głównych producentów produkuje ocynkowane zawory zwrotne typu S na różne rynki. Firmy Bosch Rexroth, Parker Hannifin i PONAR Wadowice oferują precyzyjne wersje hydrauliczne o możliwościach pracy pod wysokim ciśnieniem i kompaktowych rozmiarach potrzebnych w urządzeniach mobilnych i maszynach przemysłowych. Firmy te udostępniają szczegółowe dane techniczne i mogą pomóc w doborze odpowiedniego zaworu do wymagających zastosowań hydraulicznych.
Do zastosowań związanych z instalacją wodną i wodno-kanalizacyjną firmy takie jak Watts (w tym ich marka Ames), Mueller i różni chińscy producenci (FCV, Dervos, Neway) produkują ocynkowane zawory zwrotne, które mogą być oznaczone jako typ S lub podobne kody serii. Zawory te zazwyczaj spełniają normy ANSI/AWWA dotyczące instalacji wodociągowych i, w razie potrzeby, posiadają odpowiednie certyfikaty dotyczące ochrony przeciwpożarowej lub stosowania wody pitnej.
Ceny różnią się znacznie w zależności od rozmiaru, ciśnienia znamionowego i certyfikatów. Małe, ocynkowane hydraulicznie zawory zwrotne typu S (przyłącza od 6 mm do 15 mm) mogą kosztować poniżej 100 USD, podczas gdy certyfikowane modele straży pożarnej w rozmiarze 4-calowym kosztują od 800 do 900 USD. Duże 12-calowe jednostki kołnierzowe mogą przekraczać 5000 USD, zwłaszcza w przypadku ofert UL lub FM. Koszty certyfikacji i wymagania testowe znacznie zwiększają cenę w porównaniu z niecertyfikowanymi zaworami przemysłowymi.
Zaopatrując się w ocynkowany zawór zwrotny typu S, należy rozważyć, czy potrzebny jest dystrybutor z lokalnym asortymentem w celu szybkiej dostawy, czy też można zamówić bezpośrednio u producentów, aby uzyskać lepszą cenę przy większych ilościach. Jakość wsparcia technicznego również ma znaczenie, zwłaszcza w przypadku zastosowań hydraulicznych, gdzie właściwy dobór wpływa na wydajność systemu i ochronę sprzętu.
Dokonanie właściwego wyboru
Wybór ocynkowanego zaworu zwrotnego typu S ma sens, gdy potrzebna jest dobra ochrona przed korozją za rozsądną cenę w systemach pracujących w temperaturze poniżej 200°C i przy umiarkowanym narażeniu chemicznym. Możliwość pracy przy wysokim ciśnieniu konstrukcji hydraulicznej typu S jest dostosowana do sprzętu mobilnego i maszyn przemysłowych, w których przestrzeń jest ograniczona i często występują skoki ciśnienia. W przypadku systemów wodnych powłoka ocynkowana zapewnia dziesięciolecia użytkowania w zastosowaniach od nawadniania po ochronę przeciwpożarową.
Jednakże ocynkowany zawór zwrotny typu S nie zawsze jest najlepszą opcją. W systemach pracujących w wysokiej temperaturze powyżej 180°F w trybie ciągłym należy stosować stal nierdzewną. Zastosowanie stali nierdzewnej również przynosi korzyści, pomimo wyższych kosztów, w zastosowaniach związanych ze słoną wodą lub wysoce korozyjnymi substancjami chemicznymi. Rury o bardzo dużych średnicach (ponad 12 cali) mogą lepiej działać w przypadku rur z powłoką epoksydową lub ze stali nierdzewnej niż w przypadku rur typu S ocynkowanych.
Kluczowymi czynnikami przy podejmowaniu decyzji powinny być ciśnienie robocze, zakres temperatur, zgodność z płynami i narażenie na środowisko. Dopasuj specyfikacje zaworu do rzeczywistych wymagań systemu, zamiast zawyżać wymagania dotyczące warunków, które nie wystąpią. Właściwie dobrany ocynkowany zawór zwrotny typu S zapewni lata niezawodnej pracy przy minimalnej konserwacji, chroniąc pompy i sprzęt, jednocześnie utrzymując projekt w ramach budżetu.
Zrozumienie, co oznacza Typ S w konkretnym kontekście (tłok hydrauliczny a kontrola wahań rurociągu), pomoże zapewnić wybór odpowiedniego zaworu do danego zastosowania. W razie wątpliwości należy skonsultować się z producentem lub wykwalifikowanym dystrybutorem, który może sprawdzić parametry systemu i zalecić odpowiednią konfigurację zaworu. Poświęcenie czasu na dokonanie właściwego wyboru teraz pozwala uniknąć kosztownych błędów i późniejszych przestojów.
