Podczas pracy z układami hydraulicznymi o dużym obciążeniu wybór odpowiedniego zaworu sterującego może zadecydować o działaniu lub przerwać jego działanie. Bosch Rexroth 4WEH 16 J to jeden z tych komponentów, któremu doświadczeni inżynierowie ufają w wymagających zastosowaniach przemysłowych. Zawór ten zyskał swoją reputację dzięki niezawodnemu działaniu we wtryskarkach, prasach do formowania metalu i sprzęcie budowlanym, gdzie awaria po prostu nie wchodzi w grę.

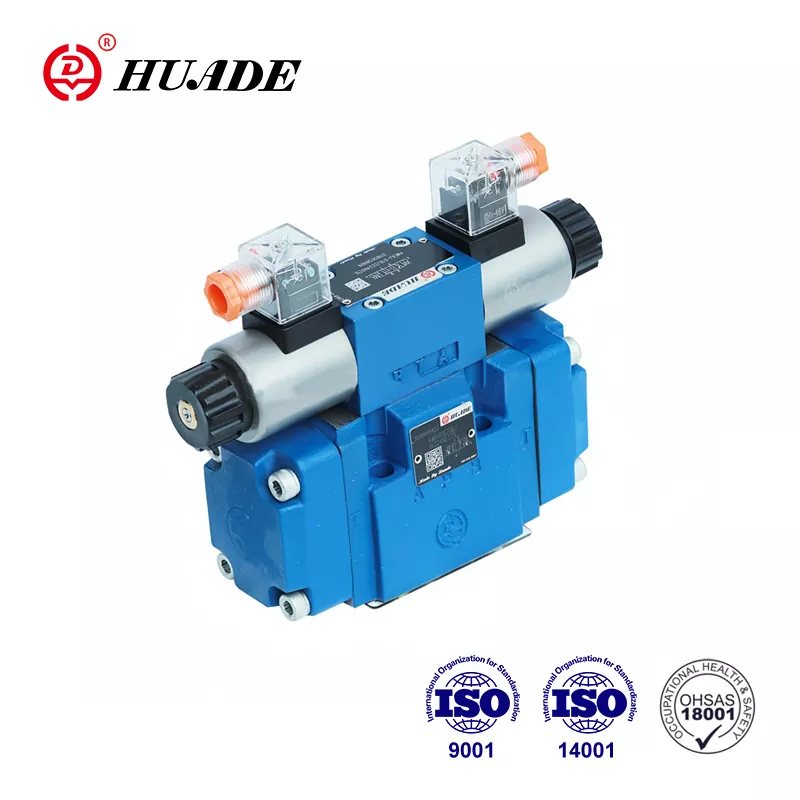

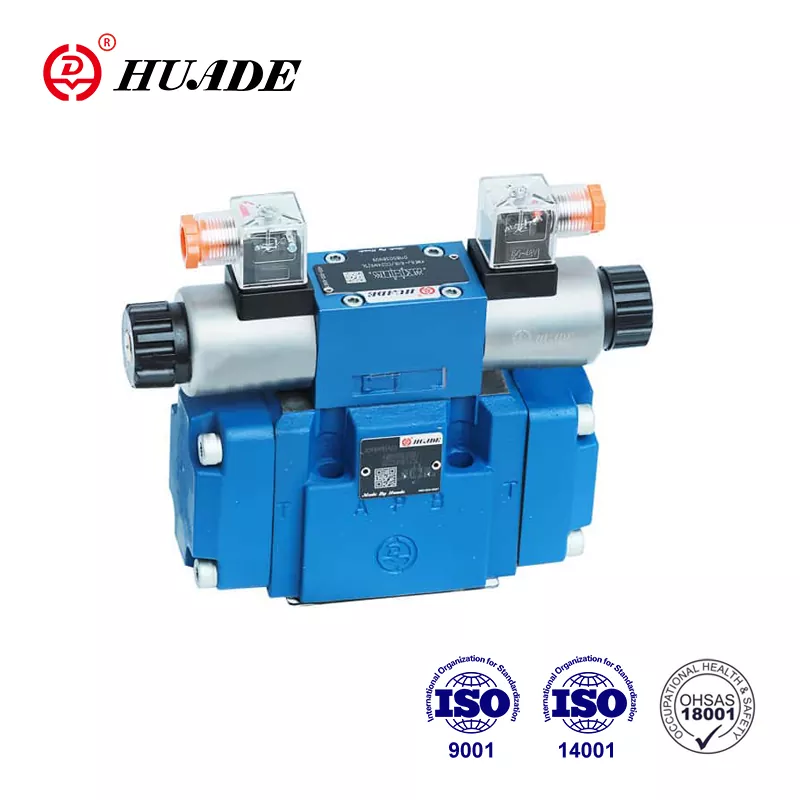

Zawór 4WEH 16 J stanowi specyficzną konfigurację w ramach serii elektrohydraulicznych sterowanych pilotowo zaworów sterujących WEH firmy Bosch Rexroth. Oznaczenie mówi ci całkiem sporo, jeśli wiesz, jak je przeczytać. Liczba „16” oznacza rozmiar nominalny (NG16), który odpowiada standardom montażu CETOP 7. Litera „J” opisuje funkcję szpuli, w szczególności 4-kierunkową, 3-pozycyjną konstrukcję z zamkniętym środkiem. Zrozumienie, co te specyfikacje oznaczają w praktyce, pomoże Ci określić, czy ten zawór będzie odpowiedni dla Twojego zastosowania.
Co wyróżnia 4WEH 16 J
Rozdzielacz 4WEH 16 J działa w oparciu o dwustopniowy układ pilotowy. Zamiast bezpośrednio poruszać szpulą główną za pomocą elektromagnesów, zawór ten wykorzystuje małe zawory pilotowe do kontrolowania ciśnienia hydraulicznego, które przesuwa większą szpulę główną. Takie podejście wymaga mniej energii elektrycznej przy jednoczesnym kontrolowaniu znacznych przepływów hydraulicznych. Wersja standardowa zasilana jest napięciem 24 VDC, dzięki czemu jest kompatybilna z większością przemysłowych systemów sterowania bez konieczności stosowania specjalnej infrastruktury elektrycznej.
Zawór może wytrzymać ciśnienie do 350 barów w konfiguracji wersji H, co przekłada się na około 5076 psi. W przypadku wydajności nominalnej maksimum wynosi 300 litrów na minutę, chociaż rzeczywista wydajność zależy od spadku ciśnienia na zaworze. Specyfikacje te plasują zawór 4WEH 16 J w kategorii zaworów przemysłowych do dużych obciążeń, a nie w sprzęcie mobilnym lub zastosowaniach lekkich.
Waga ma znaczenie przy planowaniu instalacji i procedur konserwacji. Ważący 9,84 kg (około 21,7 funta) zawór nie jest czymś, co można swobodnie przenosić, ale można go obsługiwać przy odpowiedniej obsłudze. Solidna konstrukcja zapewnia trwałość w trudnych warunkach przemysłowych, gdzie wibracje, wahania temperatury i zanieczyszczenia są codziennym problemem.
Konstrukcja typu zamkniętego i kompatybilność systemu
Konfiguracja suwaka „J” określa zachowanie rozdzielacza 4WEH 16 J w położeniu neutralnym. Kiedy zawór znajduje się w położeniu środkowym i nie jest dostarczany sygnał elektryczny, wszystkie cztery porty — P (ciśnienie), A i B (porty robocze) oraz T (zbiornik) — są zablokowane. Ten zamknięty układ centralny służy konkretnemu celowi w nowoczesnych układach hydraulicznych.
Zawory o zamkniętym środku współpracują wyjątkowo dobrze z pompami o zmiennym wydatku z kompensacją ciśnienia. Kiedy zawór blokuje wszystkie porty w położeniu neutralnym, ciśnienie w systemie rośnie, aż do momentu, gdy pompa zasygnalizuje konieczność zmniejszenia przepływu do prawie zera. Zapobiega to ciągłemu ubijaniu płynu przez pompę przez zawór nadmiarowy, co spowodowałoby marnowanie energii i wytwarzanie nadmiernego ciepła. W czasach, gdy koszty energii mają znaczenie i zaostrzają się przepisy dotyczące ochrony środowiska, ta przewaga w zakresie efektywności staje się znacząca.
Kompromis wiąże się ze złożonością projektu systemu. Zamknięte systemy centralne wymagają szczególnej uwagi na skoki ciśnienia podczas przełączania zaworów. Kiedy rozdzielacz 4WEH 16 J przestawia się z położenia zablokowanego do położenia roboczego, nagłe otwarcie może spowodować zmiany ciśnienia. Inżynierowie zazwyczaj rozwiązują ten problem poprzez wkładki dławiące (oznaczone kodem „B” w systemie zamawiania) lub dodając zewnętrzne zawory amortyzujące, które reagują szybciej niż nadmiar w układzie głównym.
Jak faktycznie działa operacja dwuetapowa
Konstrukcja 4WEH 16 J sterowana pilotem obejmuje dwa różne etapy sterowania. Pierwszy stopień składa się z małego zaworu pilotowego typu WE6 sterowanego za pomocą elektromagnesów z mokrym kołkiem. Kiedy zasilasz elektromagnes, przesuwa on zawór pilotowy, kierując ciśnienie pilota z portu X do komór sterujących na końcach głównej szpuli. To ciśnienie pilota pokonuje sprężyny centrujące i przesuwa główną szpulę, łącząc odpowiednie ścieżki przepływu.
Drugi etap to sam ruch szpuli głównej. Gdy w komorze sterującej narasta ciśnienie pilota, naciska ono na obszar szpuli, wytwarzając siłę wystarczającą do przesunięcia szpuli w stosunku do sprężyn centrujących i wszelkich sił nacisku działających na szpulę. Następnie główna szpula otwiera połączenia między portami — albo P do A z B do T, albo P do B z A do T, w zależności od tego, który elektromagnes został zasilony.
Ten dwustopniowy układ wymaga do prawidłowego działania ciśnienia pilota w zakresie od 5 do 12 barów. Zasilanie pilota zazwyczaj pochodzi z głównego ciśnienia systemu przez kanały wewnętrzne, choć w przypadku niektórych zastosowań można określić zewnętrzne zasilanie pilota. Czas przełączania wynosi około 100 milisekund, czyli jest wolniejszy niż w przypadku zaworów bezpośredniego działania, ale akceptowalny w przypadku większości maszyn przemysłowych, w których czasy cykli mierzone są w sekundach, a nie w milisekundach.
Wymagania elektryczne i opcje sterowania
W standardowych konfiguracjach rozdzielacza 4WEH 16 J wykorzystywane są elektromagnesy 24 VDC, oznaczone w kodzie zamówienia jako G24. Konstrukcja cewki z mokrym sworzniem oznacza, że cewka znajduje się w bezpośrednim kontakcie z płynem hydraulicznym, co pomaga w chłodzeniu, ale wymaga uszczelnienia cewki przed płynem. Te solenoidy zwykle pobierają około 1,5 do 2 amperów, gdy są pod napięciem, co stanowi skromne obciążenie elektryczne, które większość sterowników PLC i systemów sterowania z łatwością obsługuje.
Zawór oferuje opcjonalną możliwość ręcznego sterowania, oznaczoną jako N9 w pozycji 11 systemu zamawiania. Ten ukryty siłownik ręczny umożliwia technikom ręczne przesuwanie zaworu podczas uruchamiania, rozwiązywania problemów lub w sytuacjach awaryjnych. Nie uderzysz go przypadkowo podczas normalnej pracy, ale jest dostępny, gdy go potrzebujesz. Ta funkcja okazuje się przydatna podczas konfigurowania nowych systemów lub diagnozowania problemów bez konieczności uruchamiania elementów sterujących elektrycznych.
Połączenia elektryczne są zgodne ze standardami DIN EN 175301-803 w konfiguracji K4, z wykorzystaniem oddzielnych złączy dla każdego elektromagnesu. Taki układ zapewnia elastyczność okablowania i upraszcza rozwiązywanie problemów, ponieważ można odłączyć poszczególne elektromagnesy bez wpływu na inne. Niektóre aplikacje mogą określać alternatywne style złączy w zależności od konfiguracji szafy sterowniczej i wymagań ochrony środowiska.
Wartości ciśnienia i granice wydajności
Maksymalne ciśnienie robocze dla portów P, A i B osiąga 350 barów w przypadku zamówienia wersji H. Wersje standardowe są przystosowane do ciśnienia 280 barów, które nadal pokrywa większość zastosowań przemysłowych. Króciec zbiornika (T) zazwyczaj działa przy niższych ciśnieniach, często zaledwie o kilka barów powyżej ciśnienia atmosferycznego, chyba że masz do czynienia z przeciwciśnieniem powodowanym przez długie przewody powrotne lub podwyższone lokalizacje zbiorników.
Te wartości ciśnienia reprezentują ciągłe limity robocze, a nie chwilowe skoki. Kiedy rozdzielacz 4WEH 16 J zmienia położenie, stany nieustalone ciśnienia mogą przez krótki czas przekraczać wartości w stanie ustalonym o 50% lub więcej. Prawidłowy projekt systemu obejmuje zawory nadmiarowe ustawione na 10–15% powyżej maksymalnego ciśnienia roboczego, aby wyłapywać te stany nieustalone, zanim spowodują uszkodzenie komponentów. Sam zawór może wytrzymać sporadyczne skoki ciśnienia przekraczające wartości znamionowe, ale ciągła praca powyżej wartości znamionowych skraca żywotność.
Przepustowość oddziałuje z ciśnieniem w sposób mający znaczenie w rzeczywistych zastosowaniach. Nominalna wartość znamionowa 300 l/min zakłada określone wartości spadku ciśnienia na zaworze. Jeśli pracujesz z niższym natężeniem przepływu, spadek ciśnienia maleje. Należy dążyć do maksymalnego przepływu, a spadek ciśnienia wzrasta, co oznacza, że pompa musi wytworzyć wyższe ciśnienie, aby pokonać zarówno opór zaworu, jak i obciążenie. Krzywe przepływu producenta pokazują te zależności i należy się z nimi zapoznać przy doborze pomp i szacowaniu wydajności systemu.
Uwagi dotyczące montażu i instalacji
Rozdzielacz 4WEH 16 J jest zgodny z normą ISO 4401-07-07-0-05, co zapewnia kompatybilność z powierzchniami montażowymi CETOP 7. Ta standaryzacja oznacza, że można potencjalnie zastąpić zawory różnych producentów bez konieczności przeprojektowywania kolektora montażowego, chociaż przed próbą zastąpienia należy sprawdzić, czy wszystkie specyfikacje są zgodne. Rozmieszczenie śrub montażowych, rozmieszczenie portów i całkowite wymiary obudowy są zgodne ze standardami branżowymi obowiązującymi od dziesięcioleci.
Instalacja wymaga uwzględnienia kilku czynników, a nie tylko przykręcenia zaworu do kolektora. Konfiguracja zasilania pilota, wskazana przez pozycję 12 w kodzie zamówienia, określa sposób przepływu oleju sterującego i spustowego przez system. Domyślna konfiguracja wykorzystuje zewnętrzne zasilanie pilota i zewnętrzny spust, co izoluje wewnętrzne kanały zaworu od przeciwciśnienia w przewodzie zbiornika. Ta konfiguracja sprawdza się najlepiej w zastosowaniach, w których w rurociągu zbiornika może występować podwyższone ciśnienie powodowane przez inne komponenty.
Alternatywne konfiguracje obejmują wewnętrzne zasilanie pilota z zewnętrznym spustem (kod E) lub całkowicie wewnętrzne zasilanie i spust (kod ET). Opcja w pełni wewnętrzna upraszcza instalację wodno-kanalizacyjną, ale sprawia, że zawór jest wrażliwy na przeciwciśnienie w rurociągu zbiornika. Jeśli ciśnienie w zbiorniku przekracza kilka barów, może to zakłócać działanie pilota i powodować powolną lub niepełną zmianę biegów. Większość inżynierów preferuje konfiguracje zewnętrznego spustu (portu Y) w przypadku krytycznych zastosowań, w których niezawodność ma większe znaczenie niż uproszczona instalacja wodno-kanalizacyjna.
Kompatybilność temperaturowa i płynna
Zakres temperatur pracy wynosi od -20°C do +80°C dla standardowych materiałów uszczelniających. Gama ta obejmuje większość środowisk przemysłowych, chociaż instalacje o bardzo niskiej temperaturze mogą wymagać systemów grzewczych lub alternatywnych mas uszczelniających. Górna granica 80°C oznacza temperaturę pracy ciągłej. Krótkie skoki do temperatury 90°C lub nieco wyższej nie spowodują natychmiastowego uszkodzenia zaworu, ale utrzymujące się wysokie temperatury przyspieszają degradację uszczelnienia i zwiększają przecieki wewnętrzne.
Rozdzielacz 4WEH 16 J jest standardowo wyposażony w uszczelki NBR (kauczuk nitrylowy), odpowiednie do olejów hydraulicznych na bazie ropy naftowej, takich jak klasy HL i HLP. Jeśli Twoje zastosowanie obejmuje płyny ognioodporne, estry syntetyczne lub działanie w wyższych temperaturach, należy określić uszczelki FKM (fluoroelastomer), używając kodu V na pozycji 14. FKM wytrzymuje temperatury do 120°C i jest odporny na szerszy zakres chemikaliów, chociaż jest droższy i może mieć inną charakterystykę odkształcenia po ściskaniu.
Czystość płynu ma bezpośredni wpływ na żywotność zaworu. Małe prześwity pomiędzy szpulą a otworem (zwykle 5-15 mikrometrów) oznaczają, że cząstki zanieczyszczeń mogą powodować sklejanie się, nadmierne zużycie lub nieprawidłową pracę. Docelowy poziom czystości ISO 4406 16/13 lub lepszy, który wymaga filtracji w zakresie 10 mikrometrów ze współczynnikiem beta 75 lub wyższym. Regularna analiza oleju pomaga wykryć problemy związane z zanieczyszczeniami, zanim spowodują awarie.
Zrozumienie metod centrowania szpuli
W standardowych konfiguracjach rozdzielacza 4WEH 16 J zastosowano centrowanie sprężyny, co oznacza, że sprężyny mechaniczne popychają suwak z powrotem do położenia neutralnego po odłączeniu zasilania obu elektromagnesów. Takie podejście zapewnia niezawodne centrowanie i pozytywne pozycjonowanie bez konieczności ciągłego zasilania energią elektryczną. Sprężyny wytwarzają wystarczającą siłę, aby pokonać tarcie i wszelkie niezrównoważenie ciśnienia resztkowego, zapewniając, że szpula osiągnie położenie środkowe, nawet jeśli układ nie jest idealnie symetryczny.
Centrowanie hydrauliczne, oznaczone kodem H w pozycji 05, wykorzystuje ciśnienie pilota zamiast sprężyn, aby utrzymać szpulę w środku. Ta opcja jest odpowiednia do zastosowań z obciążeniami o dużej bezwładności, gdzie centrowanie sprężyny może pozwolić na lekkie dryfowanie szpuli pod wpływem chwilowych sił. Centrowanie hydrauliczne zapewnia sztywniejsze pozycjonowanie i lepszą odporność na obciążenia udarowe, chociaż wymaga obecności ciśnienia pilota, aby centrowanie zadziałało. Jeśli stracisz ciśnienie pilota podczas centrowania hydraulicznego, szpula może nie powrócić niezawodnie do środka.
Wybór pomiędzy centrowaniem sprężynowym a hydraulicznym wiąże się z kompromisami. Centrowanie sprężyny zapewnia prostotę i działa nawet podczas sekwencji wyłączania systemu. Centrowanie hydrauliczne zapewnia lepszą stabilność położenia pod obciążeniami dynamicznymi, ale zwiększa zależność od dostępności ciśnienia pilota. W większości zastosowań przemysłowych stosuje się centrowanie sprężynowe, chyba że specyficzne charakterystyki obciążenia wymagają zwiększonej stabilności centrowania hydraulicznego.
Radzenie sobie z dynamiką przełączania i skokami ciśnienia
Czas przełączania rozdzielacza 4WEH 16 J wynoszący 100 milisekund odzwierciedla dwustopniową pracę pilota. Opóźnienie to obejmuje czas przesunięcia zaworu pilotowego, wytworzenie ciśnienia pilota w komorze sterującej oraz przesunięcie suwaka głównego do nowego położenia. Choć w ludzkim rozumieniu 100 milisekund brzmi szybko, oznacza to kilkaset obrotów w przypadku silnika pracującego z prędkością 1800 obr./min lub znaczny ruch w przypadku cylindra pracującego z dużą prędkością.
Podczas tego okresu przełączania ciśnienie może gwałtownie wzrosnąć, gdy ścieżki przepływu zamykają się, zanim nowe ścieżki zostaną całkowicie otwarte. Dotkliwość zależy od dynamiki systemu, w tym natężenia przepływu pompy, pojemności akumulatora i bezwładności obciążenia. Inżynierowie stosują kilka technik zarządzania tymi stanami przejściowymi. Wkładki dławiące z kodami takimi jak B12 (otwór 1,2 mm) ograniczają przepływ podczas zmiany biegów, spowalniając przejście i redukując skoki ciśnienia. Zewnętrzne zawory uderzeniowe, ustawione tuż powyżej normalnego ciśnienia roboczego, mogą na krótko pęknąć, aby pochłonąć stany nieustalone.
Inne podejście polega na dostosowaniu charakterystyki zaworu pilotowego za pomocą kodów S lub S2 w pozycji 13 systemu zamówień. Modyfikacje te zmieniają geometrię zaworu pilotowego, aby zmienić szybkość wzrostu ciśnienia pilota, co wpływa na prędkość zmiany biegów głównej szpuli. Wolniejsza zmiana biegów zmniejsza skoki ciśnienia, ale wydłuża czas cyklu. Znalezienie właściwej równowagi wymaga przetestowania konkretnego zastosowania, a wielu inżynierów zaczyna od standardowych konfiguracji, zanim doda modyfikacje, jeśli stany nieustalone okażą się problematyczne.
Porównanie z alternatywnymi typami zaworów
Rozdzielacz 4WEH 16 J konkuruje z różnymi alternatywami na rynku zaworów przemysłowych. Firma Eaton Vickers oferuje serię DG5V-8-H, która wykorzystuje mocowanie CETOP 7 (nazywane rozmiarem 8 w nomenklaturze Vickersa) i wytrzymuje podobne ciśnienia znamionowe. Zawory Parker serii D41VW i Moog D66x również są przeznaczone do tego samego obszaru zastosowań. Każdy producent oferuje nieco inne funkcje i charakterystykę działania.
Wartości przepływu różnią się w zależności od producenta, częściowo ze względu na różne standardy znamionowe. Niektórzy producenci podają maksymalny przepływ przy niższych spadkach ciśnienia, co sprawia, że ich specyfikacje wyglądają bardziej imponująco, ale nie odzwierciedlają rzeczywistych parametrów. Porównując zawory, należy zbadać rzeczywiste krzywe przepływu przy ciśnieniu roboczym, a nie polegać wyłącznie na maksymalnych wartościach przepływu. Wartość znamionowa 300 l/min 4WEH 16 J jest konserwatywna i osiągalna w typowych zastosowaniach.
Terminy dostaw mają charakter praktyczny. W przypadku niektórych konfiguracji czas realizacji zamówienia 4WEH 16 J może wydłużyć się do 21 tygodni, co wymaga planowania z wyprzedzeniem i potencjalnego utrzymywania zapasów kluczowych części zamiennych. Alternatywni dostawcy mogą oferować krótsze terminy realizacji, a kwalifikujące się źródła zapasowe mają sens w przypadku zastosowań o krytycznym znaczeniu dla produkcji. Wystarczy upewnić się, że zawory zastępcze odpowiadają wszystkim specyfikacjom, w tym wymiarom montażowym, przepustowości, ciśnieniu znamionowym i charakterystyce reakcji.
Wymagania dotyczące konserwacji i żywotność
Właściwa konserwacja znacznie wydłuża żywotność rozdzielacza 4WEH 16 J. Regularna wymiana oleju i wymiana filtrów zapobiegają gromadzeniu się zanieczyszczeń w małych odstępach pomiędzy szpulą a otworem. W przypadku większości układów hydraulicznych wymiana oleju odbywa się co 2000–4000 godzin pracy, chociaż faktyczny harmonogram powinien wyznaczać warunki pracy i wyniki analizy oleju.
Zużycie uszczelek stanowi główny czynnik ograniczający żywotność zaworów hydraulicznych. W miarę zużywania się uszczelek wzrasta wyciek wewnętrzny, co prowadzi do powolnej pracy, zmniejszonej wydajności i ostatecznie całkowitego braku zmiany biegów. Uszczelnienia NBR zwykle wytrzymują od 10 000 do 20 000 godzin w czystym oleju w umiarkowanych temperaturach. Uszczelnienia FKM mogą wytrzymać dłużej, szczególnie w podwyższonych temperaturach, gdzie NBR szybko ulega degradacji. Obserwowanie wydłużających się czasów zmiany biegów lub dryftu cylindra wskazuje na zużycie uszczelek i sugeruje zbliżające się potrzeby konserwacyjne.
Dostępne są zestawy uszczelek (numer części R900306345 dla niektórych konfiguracji), które zawierają wszystkie elementy zużywające się. Regeneracja zaworu wymaga czystych warunków pracy, odpowiednich narzędzi i dbałości o czystość. Wiele firm woli wymieniać zregenerowane zawory zapasowe w godzinach produkcji i regenerować uszkodzone zawory w zaplanowanych okresach konserwacji. Takie podejście minimalizuje przestoje i zapewnia, że technicy mogą poświęcić czas potrzebny na właściwe czyszczenie i kontrolę.
Rozwiązywanie typowych problemów
Gdy zawór rozdzielający 4WEH 16 J nie przełącza lub zmienia biegi niecałkowicie, istnieje kilka potencjalnych przyczyn. Zacznij od strony elektrycznej, sprawdzając, czy elektromagnesy otrzymują odpowiednie napięcie i prąd. Multimetr może potwierdzić napięcie na złączu, a pomiar prądu pozwala sprawdzić, czy cewka nie jest otwarta lub zwarta. Sterowanie ręczne (N9) umożliwia sprawdzenie, czy zawór może zmieniać się mechanicznie, nawet jeśli sterowanie elektryczne nie działa.
Niewystarczające ciśnienie pilota powoduje powolną lub niepełną zmianę biegów. Zmierz ciśnienie na porcie X, aby sprawdzić, czy mieści się w zakresie 5–12 barów. Niskie ciśnienie pilota może wynikać z zatkanego filtra pilota, ograniczeń w przewodach zasilających pilota lub problemów z samym zaworem pilotowym. Wysokie przeciwciśnienie w linii zbiornika (w przypadku konfiguracji z wewnętrznym spustem) może również zmniejszyć efektywne ciśnienie pilota poprzez przeciwstawienie się sygnałowi pilota.
Sklejanie się spowodowane zanieczyszczeniem zwykle objawia się jako sporadyczne problemy lub przesunięcie zaworów w jednym kierunku, ale nie w drugim. Jeśli podejrzewasz zanieczyszczenie, sprawdź czystość oleju i sprawdź filtry pod kątem nietypowych zanieczyszczeń. Czasami można uwolnić zacięty zawór, wielokrotnie zasilając elektromagnesy i delikatnie uderzając w korpus zaworu miękkim młotkiem, chociaż zapewnia to jedynie chwilową ulgę. Aby uzyskać trwałą naprawę, konieczne jest właściwe czyszczenie lub wymiana.
Względy kosztów i strategia zaopatrzenia
Ceny rynkowe rozdzielacza 4WEH 16 J wahają się zazwyczaj od 1300 do 2000 dolarów, w zależności od konfiguracji, ilości i dostawcy. Opcje niestandardowe, takie jak specjalne uszczelnienia, centrowanie hydrauliczne lub zmodyfikowana charakterystyka reakcji, podnoszą ceny w kierunku wyższej półki. Zakupy hurtowe często zapewniają rabaty, a nawiązanie relacji z dystrybutorem może poprawić zarówno ceny, jak i czas dostawy.
Wydłużony czas realizacji niektórych konfiguracji oznacza, że należy dokładnie zaplanować zakupy. W przypadku zastosowań o znaczeniu krytycznym utrzymywanie zapasowego zaworu w magazynie ma sens pomimo kosztów kapitałowych. Oblicz koszt przestojów w swojej działalności — jeśli pojedyncza godzina utraconej produkcji przekracza koszt zapasowego zaworu, uzasadnienie biznesowe dotyczące zapasów staje się proste. W niektórych zakładach utrzymuje się pulę zregenerowanych zaworów, które wymienia się w ramach serwisu w ramach wymiany zapobiegawczej.
Opcje płatności różnią się w zależności od dostawcy i regionu. Niektórzy dystrybutorzy na rynkach takich jak Indie oferują plany EMI (równe miesięczne raty), które rozkładają koszty w czasie, co może pomóc w zarządzaniu przepływami pieniężnymi. Standardowe warunki mogą wynosić 30 dni netto lub 60 dni netto. W przypadku dużych zamówień lub stałych relacji wynegocjowanie korzystnych warunków płatności ma sens w ramach pakietu całkowitej wartości.
Najlepsze praktyki dotyczące integracji systemów
Integracja rozdzielacza 4WEH 16 J z układem hydraulicznym wymaga zwrócenia uwagi na kilka czynników wykraczających poza sam zawór. Zamknięta konstrukcja centralna najlepiej sprawdza się w przypadku pomp o zmiennym wydatku, które mogą zmniejszać przepływ w odpowiedzi na ciśnienie w układzie. Pompy o stałej wydajności wymagają ciągłego przepływu przez zawór nadmiarowy w położeniu neutralnym, co powoduje marnowanie energii i wytwarzanie ciepła. Jeśli utkniesz przy pompie stałej, zastanów się, czy konstrukcja zaworu z otwartym środkiem nie byłaby lepsza.
Konstrukcja kolektora wpływa na wydajność i łatwość serwisowania. Podłączenie zaworu bezpośrednio do kolektora upraszcza instalację wodno-kanalizacyjną, ale powoduje, że wymiana zaworu jest bardziej skomplikowana, ponieważ trzeba opróżnić kolektor i przerwać wiele połączeń. W niektórych konstrukcjach zastosowano płyty warstwowe lub płyty pomocnicze, które umożliwiają usunięcie zaworu przy jednoczesnym zachowaniu innych połączeń hydraulicznych. Kompromis wiąże się z dodatkowymi kosztami i nieco większą objętością instalacji.
Ochrona obwodu zasługuje na dokładne przemyślenie. Zawór nadmiarowy bezpośredniego działania połączony równolegle z rozdzielaczem 4WEH 16 J może wychwytywać stany nieustalone ciśnienia szybciej niż główny zawór nadmiarowy. Ustaw ten zawór uderzeniowy na około 30-50 barów powyżej normalnego ciśnienia roboczego, aby nie zakłócał normalnej pracy, ale szybko otwierał się w stanach przejściowych. Przepływ musi wytrzymać jedynie krótkie skoki, więc stosunkowo mały zawór działa dobrze.
Przykłady zastosowań i przypadki użycia
Powszechnym zastosowaniem 4WEH 16 J są wtryskarki. Maszyny te wymagają niezawodnego sterowania dużymi cylindrami hydraulicznymi zapewniającymi siłę zwarcia i ciśnienie wtrysku. Zamknięta konstrukcja dobrze pasuje do zmiennych systemów pomp stosowanych zazwyczaj w nowoczesnych maszynach formierskich. Czasy cykli mierzone w sekundach uwzględniają prędkość przełączania zaworu wynoszącą 100 milisekund bez żadnych kar.
Prasy do formowania metalu wykorzystują kierunkowe zawory sterujące do pozycjonowania siłowników i sterowania operacjami formowania. Zastosowania pras często wiążą się z dużymi siłami przy stosunkowo małych prędkościach, co oznacza wysokie ciśnienie, ale umiarkowane natężenie przepływu. Ciśnienie znamionowe 350 bar wersji H 4WEH 16 J radzi sobie z tymi obciążeniami komfortowo. Solidna konstrukcja wytrzymuje obciążenia udarowe i wibracje typowe w środowiskach pras.
Zawory te mogą być stosowane w sprzęcie budowlanym, takim jak koparki i ładowarki, w niektórych zastosowaniach, chociaż w sprzęcie mobilnym częściej stosuje się systemy wykrywania obciążenia z różnymi konfiguracjami zaworów. Stacjonarny sprzęt budowlany, taki jak pompy do betonu lub ładowarki przeładunkowe, może skorzystać z możliwości 4WEH 16 J. Kluczową kwestią jest dopasowanie charakterystyki zaworu do czasu cyklu aplikacji, profilu obciążenia i warunków środowiskowych.
Podjęcie ostatecznej decyzji
Wybór rozdzielacza 4WEH 16 J polega na ocenie, czy jego charakterystyka odpowiada wymaganiom aplikacji. Zamknięta konstrukcja centralna, obsługa pilota i montaż CETOP 7 sprawiają, że nadaje się do określonych typów systemów. Jeśli pracujesz z pompami o zmiennym wydatku, potrzebujesz wysokiego ciśnienia i potrafisz dostosować się do czasu reakcji, ten zawór zasługuje na poważne rozważenie.
System kodów zamówieniowych wymaga szczególnej uwagi przy wyborze właściwej konfiguracji. Pozycja 01 określa ciśnienie znamionowe (H dla 350 barów), pozycja 10 ustawia napięcie (G24 dla 24 VDC), a pozycja 12 steruje konfiguracją zasilania pilota. Poświęcenie czasu na zrozumienie tych kodów i konsultacja z pomocą techniczną zapobiega błędom w zamawianiu, które prowadzą do opóźnień i potencjalnych problemów ze zgodnością.
Weź pod uwagę całkowity koszt posiadania, a nie tylko początkową cenę zakupu. Uwzględnij korzyści w zakresie efektywności energetycznej wynikające z zamkniętej konstrukcji, wymagań konserwacyjnych, oczekiwanej żywotności i dostępności części zamiennych. Zawór, który początkowo kosztuje więcej, ale zapewnia większą niezawodność i mniejsze zużycie energii, często okazuje się tańszy w całym okresie użytkowania. 4WEH 16 J ma udokumentowane doświadczenie w zastosowaniach przemysłowych, co zmniejsza ryzyko nieoczekiwanych problemów i zapewnia pewność długotrwałej wydajności.
