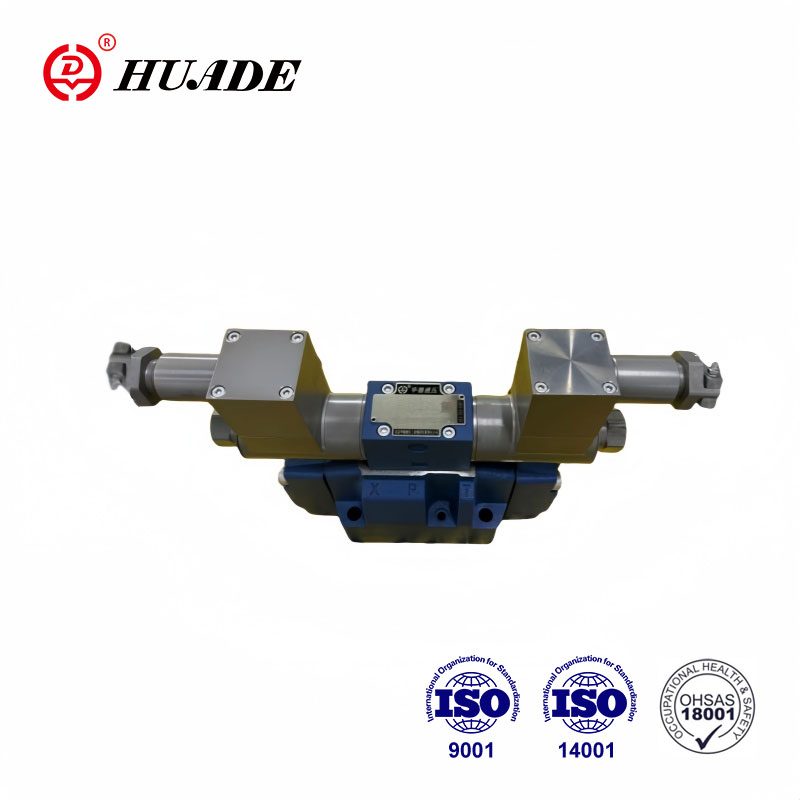

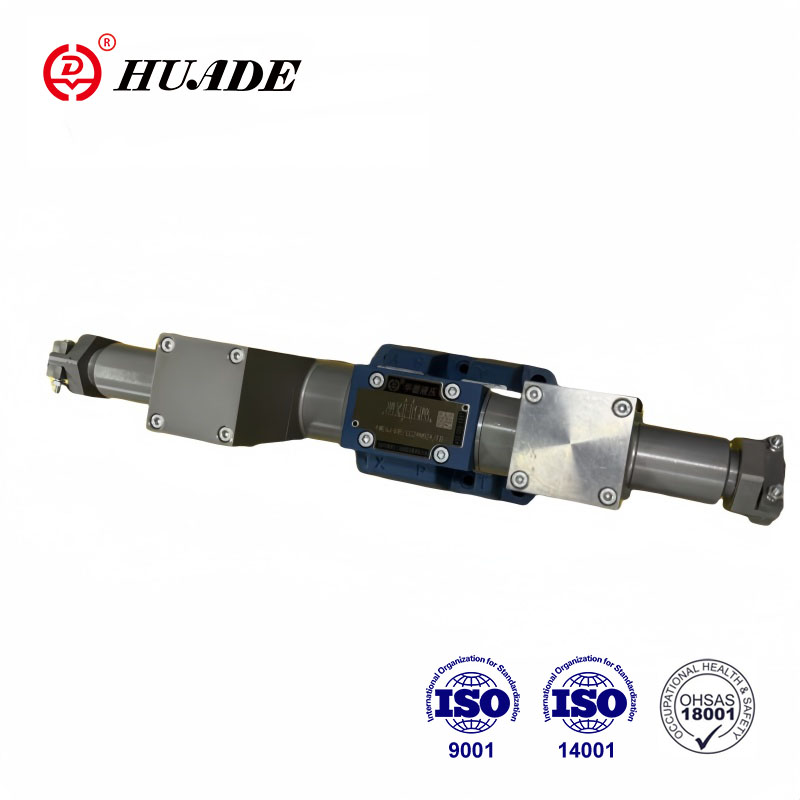

W przeciwwybuchowych zaworach hydraulicznych Huade zastosowano specjalną konstrukcję i technologię produkcji, wykorzystując wysokiej jakości materiały odporne na korozję. Zawory przeciwwybuchowe serii WE10 znajdują szerokie zastosowanie w miejscach zagrożonych wybuchem, takich jak górnictwo, przemysł węglowy i chemiczny. Huade to niezawodna marka krajowa w Chinach. Fabryka posiada zaawansowaną technologię produkcji i sprzęt testujący oraz przywiązuje dużą wagę do jakości produktu.
| Dane techniczne | ||
| Pozycja ustalająca | Fakultatywny | |
| Zakres temperatury otoczenia (℃) | -30 do +50 (uszczelka NBR) | |
| -20 do +50 (uszczelka FKM) | ||
| Waga | Pojedynczy elektromagnes (kg) | 5.9 |
| Podwójne cewki (kg) | 8.9 | |
| Maks. ciśnienie robocze | Przyłącze P, A, B (bar) | 350 |
| Przyłącze T (bar) | 210 | |
| gdy ciśnienie robocze przekracza dopuszczalną wartość, symbole suwaka A i B muszą tworzyć otwór T w celu opróżnienia | ||
| Maks. natężenie przepływu (l/min) | 120 | |
| Przekrój przepływu (pozycja neutralna przełączania) | Wersja V (mm2) | 11(A/B →T);10,3(P →A/B) |
| Wersja W (mm2) | 2,5(A/B → T) | |
| Wersja Q (mm2) | 5,5(A/B →T) | |
| Płyn | Olej mineralny odpowiedni do uszczelek NBR i FKM | |
| Ester fosforanowy do uszczelnienia FKM | ||
| Zakres temperatury płynu (℃) | -30 do +80 (uszczelka NBR) | |
| -20 do +80 (uszczelka FKM) | ||
| Zakres lepkości mm2/S | 2,8 do 500 | |
| Stopień zanieczyszczenia | Maksymalny dopuszczalny stopień zanieczyszczenia cieczy: Klasa 9. NAS 1638 lub 20/18/15, ISO4406 | |
| Dane elektryczne | ||
| Rodzaj napięcia | DC | |
| Dostępne napięcie (V) | 12, 24, 36, 110 | |
| Tolerancja napięcia (napięcie nominalne) % | -15 do +10 | |
| Pobór mocy (W) | 35 | |
| Cykl pracy | Ciągły | |
| Czas przełączania Zgodnie z ISO 6403 | WŁ. (ms) | 45 do 60 |
| WYŁ. (ms) | 20 do 30 | |
| Częstotliwość przełączana (razy/h) | Do 15 000 | |
| Stopień ochrony zgodnie z normą DIN 40050 | IP65 | |
| Maks. temperatura cewek (℃) | +150 | |
Cechy:
▶W standardzie zastosowano bezpośrednio sterowany, przeciwwybuchowy zawór elektromagnetyczny wskazujący kierunek działania
▶DIN24 340 A na powierzchni montażowej ISO 4401
▶Mokry elektrozawór przeciwwybuchowy prądu stałego
▶Obrotowy elektromagnes przeciwwybuchowy o 90°
▶Przy wymianie cewki nie trzeba otwierać szczelnej komory
Aplikacja:
Zawór przeciwwybuchowy typu WE jest zaworem kierunkowym elektromagnesu przeciwwybuchowego służącym do sterowania uruchamianiem, zatrzymywaniem i kierunkiem przepływu płynu olejowego.
Zawory sterujące kierunkowe składają się z obudowy (1), jednego lub dwóch elektromagnesów (2), suwaka sterującego (3) i jednej lub dwóch sprężyn powrotnych (4). W stanie beznapięciowym suwak sterujący (3) utrzymywany jest w położeniu neutralnym lub początkowym za pomocą sprężyn powrotnych (4) (z wyjątkiem suwaków impulsowych). Suwak sterujący (3) jest uruchamiany za pomocą elektromagnesów z mokrym kołkiem (2).
Aby zagwarantować zadowalające działanie, należy zadbać o to, aby komora ciśnieniowa elektromagnesu była wypełniona olejem.
Suwak sterujący (3) jest przesuwany do oczekiwanej pozycji za pomocą elektromagnesu (2) i popychacza (5), oraz
daje to swobodny przepływ z P do A i B do T lub P do B i A do T.
Kiedy elektromagnes zabezpieczenia przeciwwybuchowego (2) jest wyłączony, element zaworu sterującego (3) zostaje wciśnięty
do pozycji wyjściowej za pomocą sprężyny powrotnej (4).
Struktura przeciwwybuchowego zaworu elektromagnetycznego WE10
