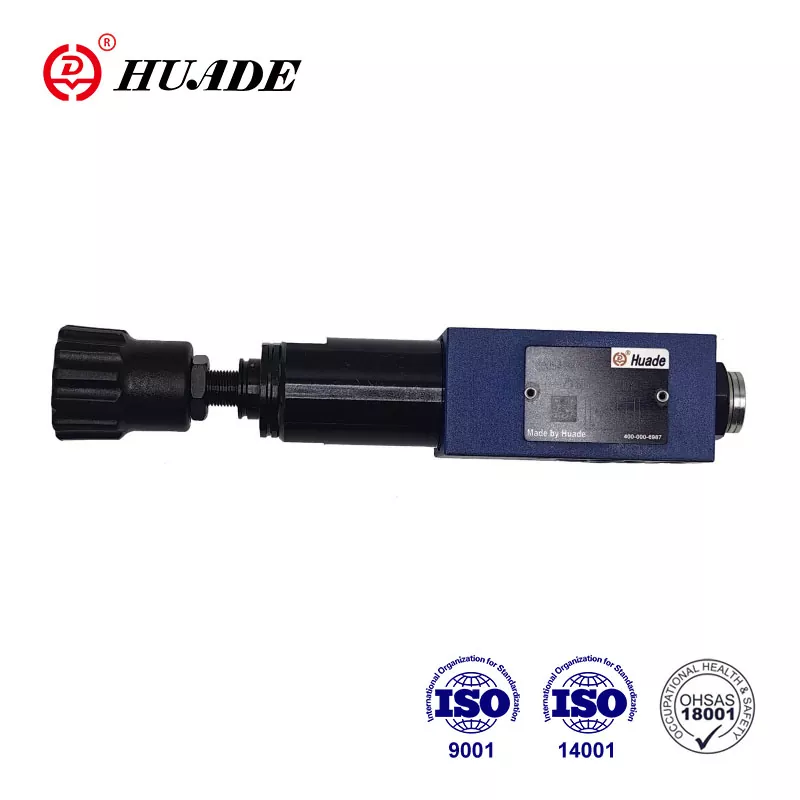

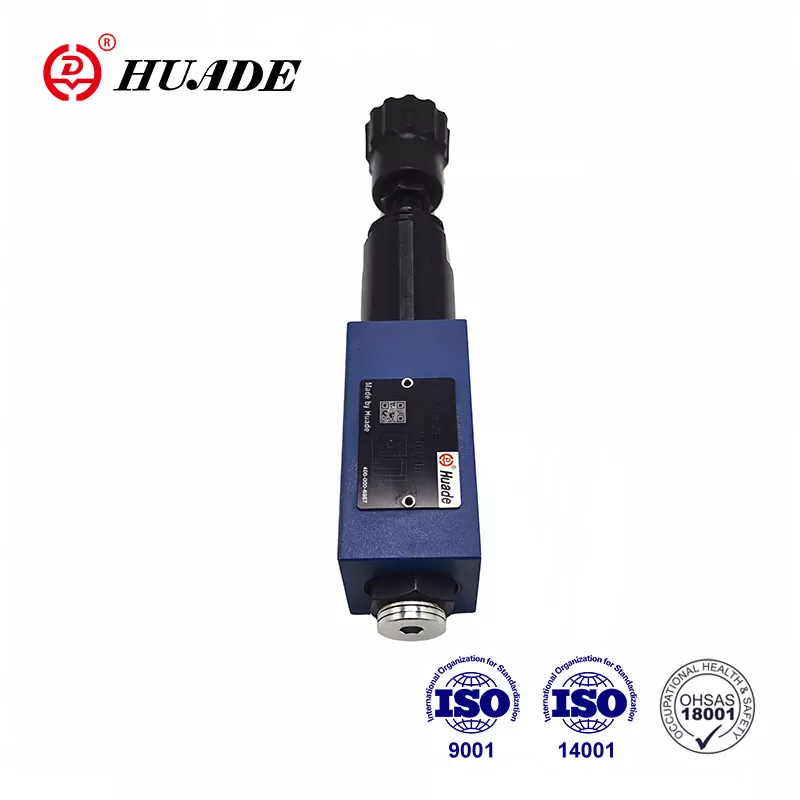

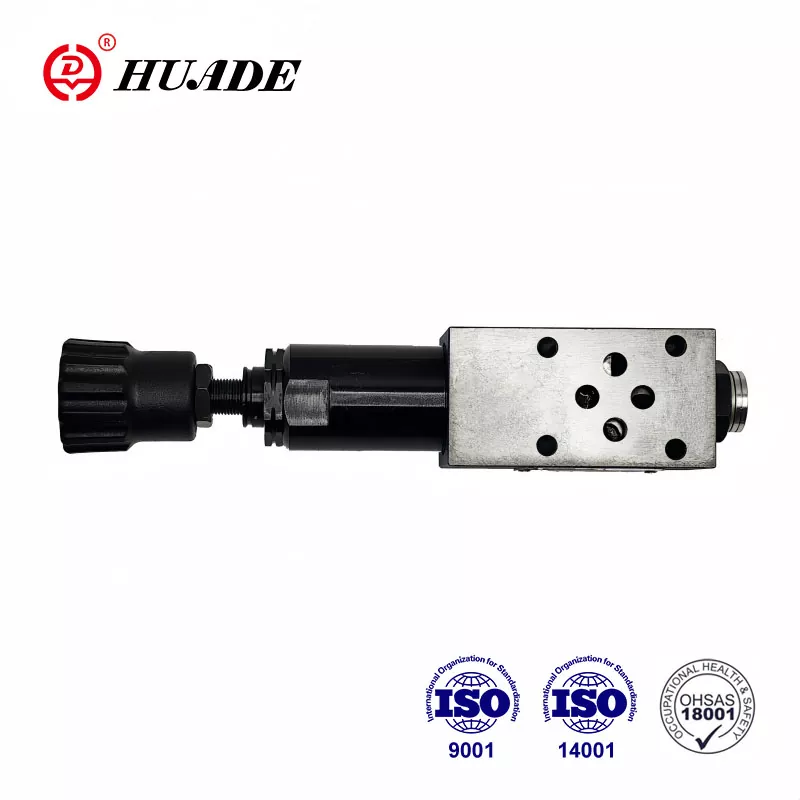

Firma Huade Hydraulic została założona w 1979 roku. Dzięki wprowadzeniu technologii firmy Rexroth firma Huade Hydraulic stała się obecnie najpotężniejszym producentem hydrauliki w Chinach. Zawór redukcyjny ciśnienia ZDR 6 D może zastąpić tę samą serię produktów Rexroth. Posiada 3 elementy regulacyjne o konstrukcji płyty warstwowej. W porównaniu z innymi podobnymi produktami, zawory redukcyjne Huade® charakteryzują się bardziej stabilną pracą w tej dziedzinie. Huade Hydraulic stawia na praktyczność przy zachowaniu określonego poziomu jakości, dzięki czemu jej produkty zdobywają szerokie uznanie na rynku niższą ceną.
|
Płyn pod ciśnieniem |
Olej mineralny (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|
Zakres temperatury płynu ciśnieniowego (℃) |
-30 do +80 |
|
Zakres lepkości (mm ²/s) |
10 ~ 800 |
|
Stopień zanieczyszczenia płynu (㎛) |
Maksymalny dopuszczalny stopień |
|
Maks. ciśnienie robocze (wlot) (MPa) |
do 31,5 |
|
Ciśnienie wtórne (wyjście) (MPa) |
Do 2,5, do 7,5, do 15,0, do 21,0 |
|
Port przeciwciśnienia Y (MPa) |
do 16.0 |
|
maksymalny przepływ (L/min) |
do 50,0 |
|
Waga (kg) |
ok. 1.2 |
Cechy:
▶ Konstrukcja z płytą warstwową
▶ 4 stopnie ciśnienia
▶ 3 elementy regulacyjne:
. Pokrętło obrotowe
. Tuleja z sześciokątem i kapturkiem ochronnym
. Zamykane pokrętło ze skalą
▶ Redukcja ciśnienia w portach A, B lub P
▶ Zawór zwrotny, opcjonalnie
▶ Schemat połączeń zgodny z DIN 24 340, forma A, ISO 4401 i CETOP - RP 121H
Aplikacja:
Zawór redukcyjny ciśnienia typu ZDR 6 D służy do redukcji ciśnienia w układzie.
1. Przekrój i symbol zaworu redukcyjnego ZDR 6 D
Reduktory ciśnienia typu ZDR 6 D.. to reduktory ciśnienia 3-drogowe, sterowane bezpośrednio, o konstrukcji płyty warstwowej, z funkcją upustu ciśnienia po stronie wtórnej. Zawór redukcyjny składa się zasadniczo z obudowy (1), suwaka sterującego (2), sprężyny dociskowej (3) i elementu regulacyjnego (4) oraz opcjonalnie z zaworu zwrotnego.
Ciśnienie wtórne jest ustawiane za pomocą elementu regulacji ciśnienia (4).
Model „ZDR6DA”
W stanie spoczynku zawór jest normalnie otwarty i płyn może przepływać bez przeszkód z przyłącza A do przyłącza A1. Ciśnienie w porcie A1 odbywa się jednocześnie poprzez przewód sterujący znajdujący się w obszarze suwaka naprzeciwko sprężyny naciskowej (3). Gdy ciśnienie na porcie A1 przekroczy poziom ciśnienia ustawiony na sprężynie dociskowej (3), suwak sterujący (2) przesuwa się w położenie sterujące względem sprężyny dociskowej (3) i utrzymuje nastawione ciśnienie w porcie A1 na stałym poziomie.
Ciśnienie sterujące i olej sterujący pobierane są z przyłącza A1 poprzez przewód sterujący.
Jeżeli pod wpływem sił zewnętrznych ciśnienie w porcie A1 jeszcze bardziej wzrośnie, suwak sterujący (2) zostanie przesunięty jeszcze dalej w stronę sprężyny naciskowej (3).
Powoduje to otwarcie ścieżki przepływu w porcie A1 przez pole sterujące (9) na suwaku sterującym (2) do zbiornika. Następnie do zbiornika przepływa wystarczająca ilość płynu, aby zapobiec dalszemu wzrostowi ciśnienia. Komora sprężyny (7) jest zawsze opróżniana do zbiornika na zewnątrz poprzez otwór (6) do przyłącza T (Y).
Przyłącze manometru (8) umożliwia monitorowanie ciśnienia wtórnego na zaworze.
Zawór zwrotny zapewniający swobodny przepływ można zamontować tylko w przyłączach A1 do A w wersji „DA”
Modele „DP” i „DB”
W modelu „DP” ciśnienie jest redukowane w porcie P1. Ciśnienie sterujące i olej sterujący pobierane są wewnętrznie z przyłącza P1.
W modelu „DB” następuje redukcja ciśnienia w porcie P1, a olej sterujący pobierany jest z portu B.
Uwaga!
W modelu DB należy zadbać o to, aby ciśnienie w porcie B nie było wyższe od ciśnienia ustawionego, gdy zawór kierunkowy znajduje się w położeniu P do A. W przeciwnym razie ciśnienie w porcie A ulegnie zmniejszeniu.
konstrukcja ZDR 6 DA1-40B
Symbole ZDR 6 DP...-40B
