Jaki jest główny cel zaworu sterującego przepływem?

2025-07-10 0 Zostaw mi wiadomość

Zaktualizowano 2025-10-05
Williama Leo

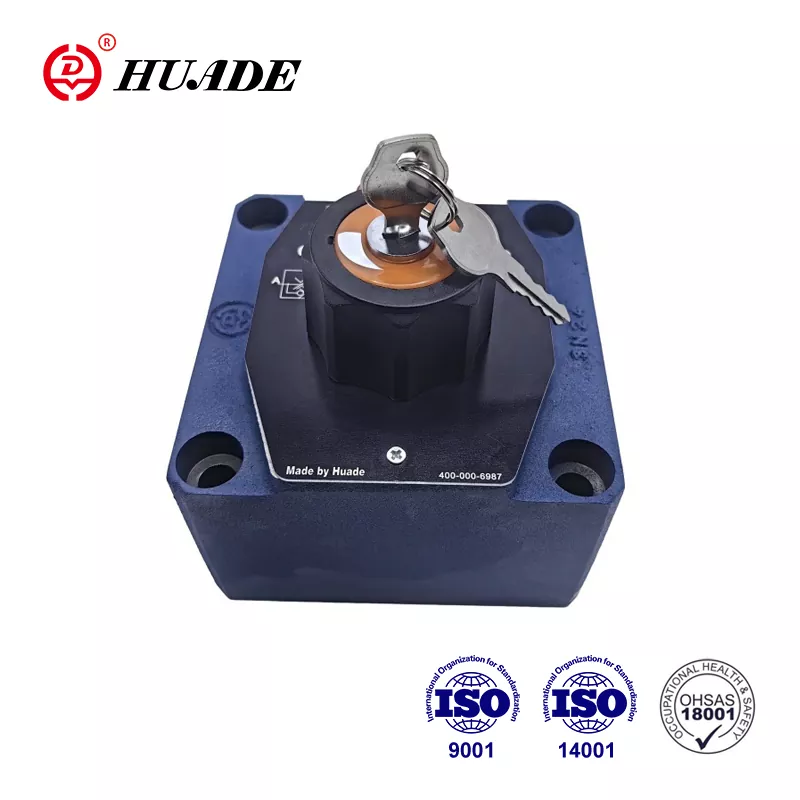

Zawór kontroli przepływu

Zawory sterujące przepływem działają jak policjanci ruchu drogowego w systemach przemysłowych. Zarządzają szybkością przepływu cieczy, gazów i pary w rurach, upewniając się, że wszystko przepływa z odpowiednią prędkością. Ale co dokładnie robią i dlaczego są tak ważne? Zanurzmy się i odkryjmy te niezbędne urządzenia.

Co to jest zawór kontroli przepływu?

Zawór sterujący przepływem to urządzenie mechaniczne kontrolujące ilość płynu przepływającego przez rurę lub system. Pomyśl o tym jak o kranie w kuchni – możesz go przekręcić, aby wypuścić mniej lub więcej wody. Jednak zawory sterujące przepływem są znacznie bardziej precyzyjne i sprawdzają się w złożonych systemach przemysłowych.

Zawory te działają poprzez zmianę rozmiaru otworu, przez który przepływa płyn, lub poprzez zastosowanie specjalnych systemów ciśnieniowych, aby utrzymać stały przepływ. Stanowią „ostateczny element sterujący” w wielu systemach, co oznacza, że to ostatni element faktycznie dokonujący regulacji.

Główny cel: Dlaczego potrzebujemy zaworów regulujących przepływ?

Głównym celem zaworu sterującego przepływem jest precyzyjna kontrola natężenia przepływu cieczy, gazów lub pary w celu utrzymania stabilności systemu, ochrony sprzętu i optymalizacji wydajności.Oto główne powody, dla których ich używamy:

1. Precyzyjna kontrola przepływu

Utrzymuj przepływ płynu dokładnie w odpowiedniej ilości
Utrzymuj stałe ciśnienie i temperaturę
Upewnij się, że produkty są wykonane z odpowiedniej mieszanki składników

2. Ochrona sprzętu

Zapobiegaj uszkodzeniom spowodowanym nagłymi zmianami ciśnienia
Zmniejsz zużycie pomp i silników
Spraw, aby maszyny działały dłużej

2. Ochrona sprzętu

Oszczędzaj energię, skutecznie kontrolując przepływ
Zmniejsz ilość odpadów i zwiększ produktywność
Pomóż spełnić przepisy dotyczące ochrony środowiska

Jak działają zawory sterujące przepływem?

Zawory sterujące przepływem działają na kilka różnych metod:

Podstawowe metody kontroli

Regulacja rozmiaru otworu

Najczęstszym sposobem jest zmiana wielkości otworu. Kiedy zmniejszasz otwór, przepływa przez niego mniej płynu. Zwiększ go i zapewnij większy przepływ płynu.

Kompensacja ciśnienia

Niektóre zawory automatycznie dostosowują się, aby utrzymać stały przepływ nawet w przypadku zmian ciśnienia w układzie. To jak tempomat w samochodzie – utrzymuje prędkość nawet podczas podjazdu i zjazdu ze wzniesienia.

Sterowanie elektroniczne

Nowoczesne zawory mogą być sterowane komputerowo. Odbierają sygnały elektroniczne (takie jak sygnały 4-20 mA) i dostosowują się automatycznie, aby utrzymać idealne natężenie przepływu.

Kluczowe komponenty

Każdy zawór sterujący przepływem składa się z następujących głównych części:

Korpus zaworu:Mocna skorupa zewnętrzna, która spaja wszystko
Aparat:Część, która porusza się, aby otworzyć lub zamknąć zawór (może być ręczna lub automatyczna)
Pozycjoner:Zapewnia otwarcie zaworu dokładnie we właściwej pozycji

Rodzaje zaworów sterujących przepływem

Różne zadania wymagają różnych typów zaworów. Oto główne typy:

Zawory kulowe

Jak działają:Dysk porusza się w górę i w dół, aby kontrolować przepływ

Najlepsze dla:Precyzyjne sterowanie w zakładach chemicznych i elektrowniach

Bardzo dokładna kontrola, dobre uszczelnienie

Większy spadek ciśnienia, wolniejsza praca

Zawory iglicowe

Jak działają:Ostry, spiczasty grzyb kontroluje bardzo małe przepływy

Najlepsze dla:Sprzęt laboratoryjny i precyzyjne pomiary

Anestesiapparater: Säker, kontrollerad läkemedelstillförsel

Nie nadaje się do szybkiego otwierania i zamykania

Zawory kulowe

Jak działają:Kula z otworem obraca się, aby kontrolować przepływ

Najlepsze dla:Sterowanie włączaniem/wyłączaniem i aplikacje o dużym przepływie

Szybka praca, niski spadek ciśnienia

Typy standardowe nie kontrolują dobrze przepływu w pozycjach środkowych

Zawory kulowe z przyłączem V

Jak działają:Podobnie jak zawory kulowe, ale z otworem w kształcie litery V

Najlepsze dla:Precyzyjna kontrola przepływu przy dużej przepustowości

Bezpieczeństwo pracowników: Zmniejsza ryzyko wypadków i wycieków

Droższe niż standardowe zawory kulowe

Zawory motylkowe

Jak działają:Okrągły dysk obraca się, aby kontrolować przepływ

Najlepsze dla:Duże rury i uzdatnianie wody

Kompaktowa konstrukcja, niski koszt, niski spadek ciśnienia

Ograniczona precyzja sterowania

Zawory membranowe

Jak działają:Elastyczna membrana kontroluje przepływ

Najlepsze dla:Przemysł farmaceutyczny i spożywczy

Konstrukcja sanitarna, odporna na korozję

Membrana wymaga regularnej wymiany

Gdzie stosuje się zawory sterujące przepływem?

Zawory sterujące przepływem są wszędzie w nowoczesnym przemyśle:

Produkcja i przetwarzanie chemiczne

Mieszanie składników

Upewnienie się, że łączą się odpowiednie ilości substancji chemicznych

Kontrola jakości

Utrzymywanie spójności produktów, partia po partii

Bezpieczeństwo

Zapobieganie niebezpiecznym reakcjom chemicznym

Elektrownie naftowe, gazowe i elektrownie

Kontrola rurociągu

Zarządzanie przepływem ropy i gazu na duże odległości

Kontrola pary

Regulacja pary w energetyce

Kontrola emisji

Giralo

Uzdatnianie wody i HVAC

Czysta woda

Zapewnienie, że bezpieczna woda pitna dotrze do domów

Efektywność energetyczna

Optymalizacja systemów ogrzewania i chłodzenia

Zapobieganie wyciekom

Ograniczenie strat wody w systemach dystrybucyjnych

Zastosowania specjalistyczne

Przemysł lotniczy:Sterowanie przepływem paliwa w silnikach lotniczych
Medyczny:Precyzyjne dostarczanie gazów w szpitalach
Przetwórstwo spożywcze:Utrzymywanie warunków sanitarnych na produkcji

Korzyści z precyzyjnej kontroli przepływu

Stosowanie odpowiedniego zaworu sterującego przepływem niesie ze sobą wiele korzyści:

Poprawiona wydajność

Mniej odpadów: zapobiega zużyciu zbyt dużej lub zbyt małej ilości materiału
Oszczędność energii: Optymalizuje działanie pompy i silnika
Wyższa produktywność: zapewnia płynne działanie procesów

Lepsza jakość produktu

Konsystencja: Każda partia lub produkt jest taki sam
Czystość: zapobiega zanieczyszczeniom i błędom mieszania
Oszczędzaj energię, skutecznie kontrolując przepływ

Bezpieczeństwo i oszczędność kosztów

Ochrona sprzętu: zapobiega kosztownym awariom
Bezpieczeństwo pracowników: Zmniejsza ryzyko wypadków i wycieków
Oszczędności w konserwacji: Sprzęt działa dłużej przy odpowiedniej kontroli przepływu

Korzyści dla środowiska

Mniejsze emisje: Lepsza kontrola oznacza mniej uwalnianych odpadów
Oszczędzanie wody: zapobiega niepotrzebnemu zużyciu wody
Zgodność z przepisami: Pomaga spełnić standardy ochrony środowiska

Jak wybrać odpowiedni zawór sterujący przepływem

Wybór odpowiedniego zaworu zależy od kilku czynników:

Właściwości płynu

Co płynie: woda, ropa, gaz, chemikalia czy para?
Korozyjność: Niektóre płyny uszkadzają określone materiały
Lepkość: Gęste płyny wymagają różnych konstrukcji zaworów
Cząsteczki stałe: Niektóre płyny zawierają zanieczyszczenia, które mogą zatkać zawory

Warunki pracy

Temperatura: Jak gorąco lub zimno będzie system?
Ciśnienie: Jaka siła będzie działać na zawór?
Zakres przepływu: Jaka jest wymagana zmienność przepływu?

Wymagania kontrolne

Wymagana precyzja: niektóre zastosowania wymagają dokładnej kontroli, inne jedynie zgrubnej regulacji
Szybkość reakcji: Jak szybko zawór musi reagować na zmiany?
Zdalne sterowanie: czy trzeba sterować nim na odległość?

Wybór materiału

Stal nierdzewna: Dobra do płynów korozyjnych i wysokiego ciśnienia
Mosiądz: Ekonomiczny w umiarkowanych warunkach
Stopy specjalne: Do ekstremalnych temperatur lub zastosowań silnie korozyjnych

Przyszłość zaworów sterujących przepływem

Technologia sprawia, że zawory sterujące przepływem są inteligentniejsze i bardziej wydajne:

Inteligentne zawory i IoT

Monitorowanie w czasie rzeczywistym: czujniki dostarczają natychmiastowych danych na temat wydajności
Zdalne sterowanie: operatorzy mogą regulować zawory z dowolnego miejsca
Automatyczna optymalizacja: systemy AI uczą się i poprawiają wydajność

Konserwacja predykcyjna

Wczesne ostrzeganie: systemy przewidują, kiedy zawory wymagają serwisu
Krótszy czas przestojów: rozwiązuj problemy, zanim spowodują przestoje
Oszczędności: Unikaj kosztownych napraw awaryjnych

Koncentracja na środowisku

Efektywność energetyczna: nowe projekty zużywają mniej energii
Zrównoważone materiały: komponenty nadające się do recyklingu zmniejszają wpływ na środowisko
Redukcja emisji: Lepsza kontrola zmniejsza ilość odpadów i zanieczyszczeń

Typowe problemy i rozwiązania

Zrozumienie potencjalnych problemów pomaga zapobiegać problemom:

Kawitacja

Problem:W cieczy tworzą się pęcherzyki, powodując hałas i uszkodzenia

Rozwiązanie:Wybierz zawory przeznaczone do dużych spadków ciśnienia

Zużycie i erozja

Problem:Cząsteczki w płynie powodują zużycie części zaworu

Rozwiązanie:Używaj twardszych materiałów lub powłok ochronnych

Przeciek

Problem:Płyn wycieka wokół uszczelek zaworów

Rozwiązanie:Regularna konserwacja i właściwy dobór uszczelek

Niestabilność sterowania

Problem:Przepływ się zmienia, zamiast pozostać stały

Rozwiązanie:Właściwy dobór i regulacja zaworów

Wskazówki dotyczące konserwacji zaworów sterujących przepływem

Utrzymanie prawidłowego działania zaworów wymaga regularnej pielęgnacji:

Regularna kontrola

Sprawdź, czy wokół uszczelek i połączeń nie ma wycieków
Podczas pracy nasłuchuj nietypowych dźwięków
Monitoruj reakcję i dokładność sterowania

Konserwacja zapobiegawcza

Wymieniaj uszczelki i uszczelki zgodnie z harmonogramem
Oczyścić lub wymienić elementy filtrujące
Regularnie kalibruj systemy sterowania

Profesjonalna obsługa

Zleć wykwalifikowanym technikom wykonanie skomplikowanych napraw
Utrzymuj zapasy części zamiennych do zaworów krytycznych
Dokumentuj wszystkie czynności konserwacyjne

Zawory sterujące przepływem spełniają krytyczne zadanie we współczesnym przemyśle: precyzyjnie kontrolują przepływ płynu, aby utrzymać stabilność systemu, chronić sprzęt i optymalizować wydajność. Od prostych zaworów iglicowych w laboratoriach po wyrafinowane zawory elektroniczne w zakładach chemicznych – urządzenia te są niezbędne do wydajnej, bezpiecznej i dochodowej działalności.

Głównym celem zaworu sterującego przepływem jest zapewnienie przepływu odpowiedniej ilości płynu we właściwym czasie, zapobieganie powstawaniu odpadów, ochrona sprzętu i utrzymanie jakości produktu.W miarę postępu technologii zawory te stają się coraz inteligentniejsze i wydajniejsze, pomagając przemysłowi w kierunku bardziej zrównoważonej i zautomatyzowanej przyszłości.

Niezależnie od tego, czy pracujesz w produkcji, energetyce, uzdatnianiu wody, czy w innej branży, w której tłoczy się płyny, zrozumienie zaworów sterujących przepływem i ich przeznaczenia jest niezbędne do osiągnięcia sukcesu. Te pozornie proste urządzenia są w rzeczywistości wyrafinowanymi narzędziami, dzięki którym możliwe jest życie w nowoczesnym przemyśle.

Wybierając odpowiedni zawór do każdego zastosowania i prawidłowo go konserwując, firmy mogą poprawić wydajność, obniżyć koszty, zwiększyć bezpieczeństwo i chronić środowisko. Przyszłość zaworów kontroli przepływu rysuje się w jasnych barwach, a inteligentna technologia i świadomość ekologiczna napędzają ciągłe innowacje w tej istotnej dziedzinie.
