Czy zastanawiałeś się kiedyś, jak ogromne maszyny budowlane podnoszą tony betonu? Albo jak fabryki samochodów tłoczą metal w idealne kształty? Odpowiedzią są stacje hydrauliczne!
Te niesamowite maszyny są źródłem zasilania wielu ciężkich urządzeń, które widzimy na co dzień.

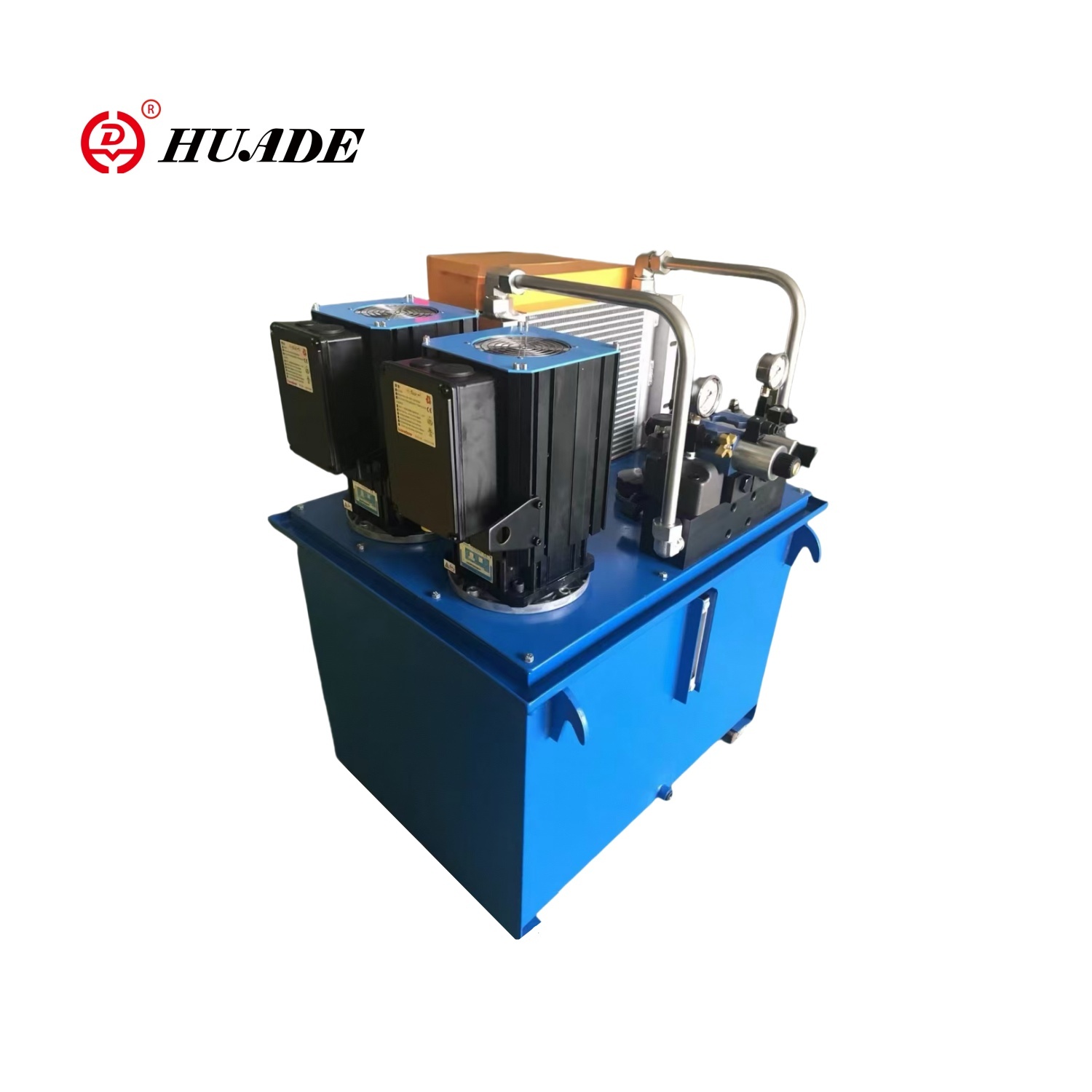

Co to jest stacja hydrauliczna?
Stacja hydrauliczna jest jak serce układu hydraulicznego. Podobnie jak serce pompuje krew przez ciało, tak stacja hydrauliczna pompuje specjalny olej przez maszyny, aby je uruchomić.
Pomyśl o tym jak o elektrowni dla maszyn. Pobiera zwykłą energię elektryczną i zamienia ją w energię hydrauliczną, która jest znacznie silniejsza niż zwykła energia elektryczna. Ta moc hydrauliczna może podnosić samochody, przesuwać gigantyczne dźwigi i prasować metal w różne kształty.
Główne zadanie stacji hydraulicznej jest proste:
- Pobieraj energię mechaniczną (jak z silnika elektrycznego)
- Zamień ją w energię hydrauliczną (olej pod ciśnieniem)
- Wyślij tę moc do maszyn, które muszą wykonywać ciężką pracę
Jak działa stacja hydrauliczna?
Stacje hydrauliczne działają w oparciu o prostą regułę naukową zwaną prawem Pascala. Można to łatwo zrozumieć: wyobraź sobie, że wchodzisz na balon wypełniony wodą. Nacisk wywierany przez stopę nie pozostaje tylko w miejscu, w którym nadepnąłeś – wywiera jednakowy nacisk na każdą część powierzchni balonu. Dokładnie w ten sposób układy hydrauliczne pomnażają siłę!
Oto proces:
- Silnik uruchamia się:Silnik elektryczny napędza pompę
- Ciśnienie rośnie:Pompa tłoczy olej pod ciśnieniem do 10 000 psi
- , যেখানে চাপ (P) সমান বল (F) দ্বারা বিভক্ত পৃষ্ঠের ক্ষেত্রফল (A) যার উপর সেই বল কাজ করে। এই গাণিতিক সম্পর্কটি শিল্প যন্ত্রপাতিতে সাধারণ জলবাহী সিলিন্ডার থেকে জটিল নিয়ন্ত্রণ ব্যবস্থা পর্যন্ত সবকিছুকে নিয়ন্ত্রণ করে।Zawory kierują olej do obszarów roboczych
- Praca się dzieje:Cylindry/silniki przekształcają ciśnienie w ruch
- Cykl powrotny:Olej przepływa z powrotem do zbiornika przez filtry
Wytwarza to siły 1000 razy większe niż ciśnienie węża ogrodowego!
Główne części stacji hydraulicznej
Każda stacja hydrauliczna ma kilka ważnych współpracujących ze sobą części:
Pompa
Trzy główne typy służą różnym potrzebom:
- Pompy zębate:Prosty, trwały, średni nacisk
- Pompy łopatkowe:Cicha, regulowana moc
- Pompy tłokowe:Najwyższa zdolność ciśnieniowa
Silnik
Zasila cały system. W instalacjach stacjonarnych dominują silniki elektryczne, natomiast silniki wysokoprężne obsługują sprzęt mobilny.
Zbiornik
Przechowuje olej hydrauliczny i umożliwia chłodzenie. Wielkość przepływu pompy 2-3 razy większa dla optymalnej wydajności.
Zawory
Kontroluj przepływ oleju, ciśnienie i kierunek w całym układzie.
Filtry
Usuń zanieczyszczenia, aby chronić drogie komponenty przed uszkodzeniem.
Chłodnice
Utrzymuj odpowiednią temperaturę oleju, aby uzyskać stałą wydajność.
Czujniki
Monitoruj ciśnienie w układzie, temperaturę i stan oleju w czasie rzeczywistym.
Rodzaje stacji hydraulicznych
Nie wszystkie stacje hydrauliczne są takie same. Występują w różnych rozmiarach do różnych zadań:
Jednostki kompaktowe
- Mały i wydajny
- Idealny do warsztatów i lekkich maszyn
- Łatwe poruszanie się
Jednostki mobilne
- Zbudowany wytrzymały na place budowy
- Poradzi sobie z kurzem, deszczem i nierównościami
- Stosowany w koparkach, dźwigach i sprzęcie rolniczym
Jednostki Przemysłowe
- Duży i potężny
- Wykonuj najcięższe prace w fabrykach
- Biegaj przez wiele godzin bez zatrzymywania się
Jednostki niestandardowe
- Stworzony do zadań specjalnych
- Stosowany w samolotach, statkach i unikalnych maszynach
Historia sukcesu w świecie rzeczywistym: London Eye
Jednym z najbardziej imponujących przykładów inżynierii stacji hydraulicznych jest London Eye. To gigantyczne koło obserwacyjne wykorzystuje 32 stacje hydrauliczne do sterowania kapsułami pasażerskimi. Każda stacja musi działać idealnie – wyobraź sobie, że któraś zawiodła, gdy ludzie znajdowali się na wysokości 400 stóp!
Inżynierowie stanęli przed wyjątkowymi wyzwaniami:
- Precyzyjne sterowanie:Każda kapsułka musi pozostać pozioma podczas obracania się koła
- Odporność na warunki atmosferyczne:Systemy działają podczas deszczu, śniegu i silnego wiatru
- Redundancja bezpieczeństwa:Wiele systemów tworzenia kopii zapasowych zapobiega awariom
- Cicha praca:Nie można zakłócać spokojnej jazdy
Wynik? Układ hydrauliczny tak niezawodny, że London Eye działa bezpiecznie od ponad 20 lat, przewożąc ponad 3,75 miliona gości rocznie.
Gdzie stosuje się stacje hydrauliczne?
Stacje hydrauliczne ciężko pracują w wielu miejscach:
Fabryki:Obsługa pras kształtujących części samochodowe, maszyn produkujących plastikowe butelki i przenośników przenoszących produkty.
Farmy:Pomagamy traktorom podnosić ciężkie pługi, kombajny zbierają ziarno, a ładowarki przenoszą bele siana.
Transport:Podnoszenie samochodów w warsztatach, przenoszenie części samolotów i sterowanie dużymi statkami.
Życie codzienne:Nawet w myjniach samochodowych, śmieciarkach i podnośnikach dla wózków inwalidzkich!
Jak zaprojektować dobrą stację hydrauliczną
Stworzenie stacji hydraulicznej wymaga dopasowania odpowiednich komponentów do konkretnych wymagań pracy:
Krok 1: Zdefiniuj swoje potrzeby
- Wymagana siła i prędkość
- Harmonogram pracy (ciągły lub przerywany)
- Warunki środowiskowe
Krok 2: Wybierz podstawowe komponenty
- Typ pompy w zależności od wymagań ciśnieniowych (zakres 3000–10 000 psi)
- Olej przepływa z powrotem do zbiornika przez filtry
- Rozmiar zbiornika 2-3 razy większy od przepływu pompy dla prawidłowego chłodzenia
Krok 3: Dodaj systemy kontroli i bezpieczeństwa
- Poziom filtracji zgodny z tolerancjami komponentów
- Wydajność chłodzenia przy oczekiwanym obciążeniu cieplnym
- Systemy monitorowania ciśnienia i temperatury
Zwiększanie wydajności stacji hydraulicznych
Inteligentni inżynierowie znaleźli sposoby na zmniejszenie zużycia energii przez stacje hydrauliczne:
Sterowanie zmienną prędkością:Dostosowują one prędkość silnika do potrzeb, np. tempomat w układach hydraulicznych.
Inteligentne sterowanie:Systemy komputerowe, które uczą się, kiedy energia jest potrzebna i kiedy można ją oszczędzać.
Lepsze pompy:Nowe konstrukcje pomp marnują mniej energii i działają bardziej precyzyjnie.
Odzysk ciepła:Niektóre systemy wychwytują ciepło odpadowe i wykorzystują je do innych celów.
Dbaj o swoją stację hydrauliczną
Jak każda maszyna, stacje hydrauliczne wymagają regularnej konserwacji, aby dobrze działać:
Codzienne kontrole
- Spójrz na poziom oleju
- Sprawdź, czy nie ma wycieków
- Upewnij się, że nic nie wygląda na uszkodzone
Cotygodniowe zadania
- Sprawdź wskaźniki filtra
- Wyczyść panele sterowania
- Poszukaj nietypowego zużycia
Miesięczne oferty pracy
- Zmień brudne filtry
- Czyste wloty powietrza
- Sprawdź wszystkie połączenia
Konserwacja roczna
- Zmień cały olej
- Wymienić zużyte uszczelki
- Przetestuj wszystkie systemy bezpieczeństwa
Typowe problemy i sposoby ich rozwiązywania
Nawet dobrze utrzymane stacje hydrauliczne mogą mieć problemy:
Niskie ciśnienie:Zwykle oznacza to, że do układu dostało się powietrze lub coś przecieka. Sprawdź wszystkie połączenia i odpowietrz.
Przegrzanie:Często spowodowane brudnymi chłodnicami lub niskim poziomem oleju. Wyczyść chłodnicę i sprawdź olej.
Głośna praca:Zwykle oznacza to pęcherzyki powietrza w oleju lub pompa pracuje zbyt ciężko. Sprawdź poziom oleju i ograniczenia wlotowe.
Powolny ruch:Mogą to być wewnętrzne nieszczelności lub nieprawidłowe ustawienia zaworów. Przetestuj wszystkie zawory i poszukaj wycieków.
Bezpieczeństwo przede wszystkim!
Układy hydrauliczne są potężne i mogą być niebezpieczne, jeśli nie są właściwie obsługiwane:
- Zawsze noś okulary i rękawice ochronne
- Nigdy nie dotykaj gorących powierzchni ani przewodów pod wysokim ciśnieniem
- Utrzymuj miejsce pracy w czystości i porządku
- Postępuj zgodnie ze wszystkimi instrukcjami producenta
- Przed przystąpieniem do obsługi sprzętu należy przejść odpowiednie szkolenie
Olej w układach hydraulicznych znajduje się pod ogromnym ciśnieniem – może nawet przeciąć skórę! Zawsze szanuj moc tych systemów.
Przyszłość stacji hydraulicznych
Technologia rewolucjonizuje układy hydrauliczne, wprowadzając wymierne ulepszenia:
Inteligentne systemy monitorowania
- Monitorowanie sprzętu w czasie rzeczywistym ogranicza nieplanowane przestoje
- Systemy konserwacji predykcyjnej zapobiegają 80% nieoczekiwanych awarii
- Czujniki IoT śledzą jakość oleju i zużycie podzespołów
Postęp w zakresie efektywności energetycznej
- Przemienniki częstotliwości zmniejszają zużycie energii o 15–30%
- Nawet dobrze utrzymane stacje hydrauliczne mogą mieć problemy:
- Hybrydowe konstrukcje elektryczno-hydrauliczne poprawiają ogólną wydajność o 40%
Ulepszenia ochrony środowiska
- Biodegradowalne płyny hydrauliczne odpowiadają wydajnościom tradycyjnych olejów
- Systemy o obiegu zamkniętym eliminują zanieczyszczenie środowiska
- Systemy odzyskiwania ciepła wychwytują energię odpadową w celu jej ponownego wykorzystania
Narzędzia do projektowania cyfrowego
- Wirtualne testowanie skraca czas i koszty programowania
- Wyślij tę moc do maszyn, które muszą wykonywać ciężką pracę
- Modelowanie cyfrowe optymalizuje wydajność systemu przed rozpoczęciem budowy
Uwaga: Dane dotyczące wydajności reprezentują ulepszenia zgodne ze standardami branżowymi zgłaszane przez głównych producentów sprzętu hydraulicznego i są typowymi wynikami, a nie gwarantowanymi wynikami.
Dlaczego stacje hydrauliczne mają znaczenie
Stacje hydrauliczne może nie są efektowne, ale są niezbędne we współczesnym życiu. Pomagają budować nasze domy, uprawiać żywność, produkować samochody i przenosić nasze rzeczy. Bez nich budowa przebiegałaby znacznie wolniej, fabryki nie mogłyby wydajnie wytwarzać produktów, a wiele udogodnień, z których korzystamy, nie istniałoby.
Następnym razem, gdy zobaczysz dźwig budujący drapacz chmur lub śmieciarkę podnoszącą kontener na śmieci, pamiętaj, że za kulisami prawdopodobnie ciężko pracuje stacja hydrauliczna!
Pierwsze kroki
Jeśli chcesz dowiedzieć się więcej o stacjach hydraulicznych:
- Obejrzyj filmy:YouTube ma świetne animacje pokazujące, jak działają te systemy
- Odwiedź fabryki:Wiele firm oferuje wycieczki, podczas których można zobaczyć układy hydrauliczne w akcji
- Weź udział w zajęciach:W szkołach wyższych często organizowane są kursy dotyczące układów hydraulicznych
- Przeczytaj instrukcje:Producenci sprzętu publikują szczegółowe przewodniki
- Porozmawiaj z ekspertami:Systemy odzyskiwania ciepła wychwytują energię odpadową w celu jej ponownego wykorzystania
Stacje hydrauliczne to fascynujące maszyny, które łączą prostą fizykę z przemyślaną inżynierią. Zrozumienie ich działania pomaga nam docenić technologię, która napędza nasz nowoczesny świat. Niezależnie od tego, czy rozważasz karierę inżyniera, czy po prostu ciekawi Cię, jak to działa, zdecydowanie warto poznać stacje hydrauliczne!
