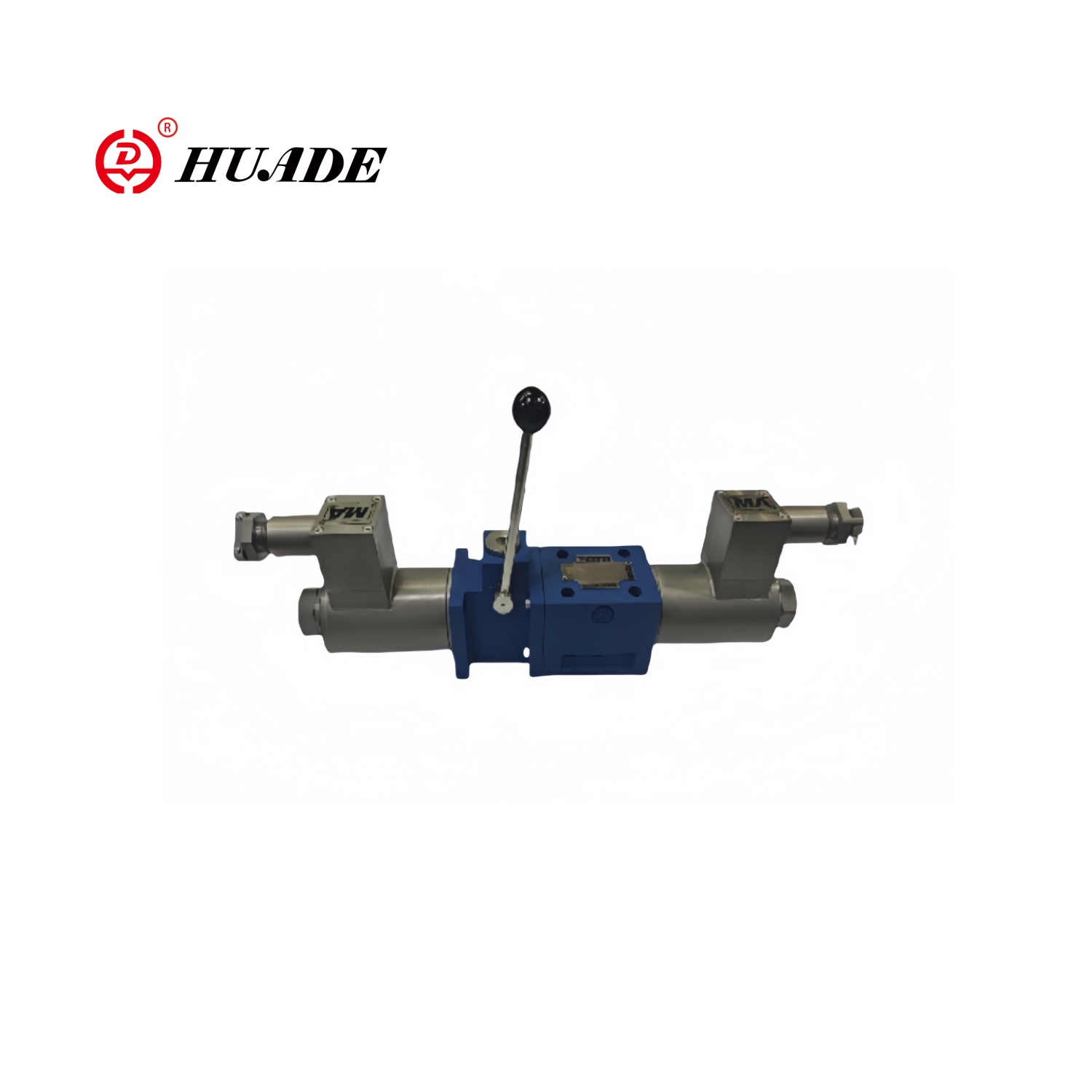

Odporna na eksplozję zawór elektromagnesu z uchwytem 4wem10

Odporny na wybuch zawór elektromagnesu z uchwytem awaryjnym 4WEM10 to zawór przemysłowy specjalnie zaprojektowany dla łatwopalnych i wybuchowych środowisk. Wspólne napięcie zaworu elektromagnesu 4WEM10 wynosi 24 VDC lub 220 VAC, a cewka odporna na eksplozję musi pasować do zasilania na miejscu. Gdy automatyczna kontrola zawiedzie, uchwyt awaryjny może szybko odciąć lub otworzyć zawór, aby zapobiec wyciekom lub eksplozji.

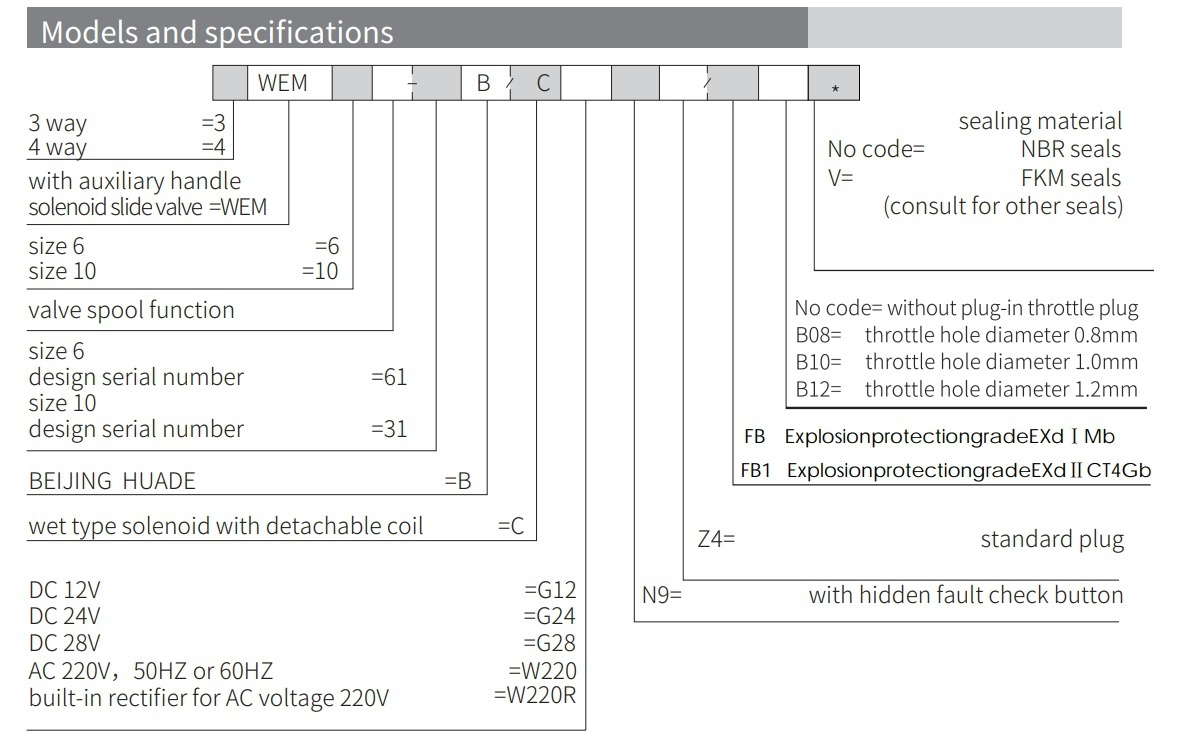

Parametr produktu odpornego na eksplozję zaworu elektromagnesu z uchwytem 4WEM10

Funkcja produktu i zastosowanie odpornej na eksplozję zaworu elektromagnesu z uchwytem 4WEM10

Cechy:

▶ Rozmiar 6 do 10

▶ Maksymalne ciśnienie robocze 350 bar

▶ Maksymalna działająca prędkość przepływu 120 l/min

▶ Otwarcie, zamknięcie i kierunek przepływu kontrolowany przez elektromagnes i instrukcję

▶ Elektromagnes z odłączaną cewką z odłączaną cewką

▶ elektromagnes może obracać się o 90 °

▶ Montaż na płycie

Aplikacja:

Elektrozdenny zawór kierunkowy z uchwytem awaryjnym 4WEM10 jest szeroko stosowany w systemach rurociągowych rafinerii i roślin chemicznych, stacjach dystrybucji gazu, importowaniu i eksportowej rurociągi zbiorników magazynowych LNG, systemach ekstrakcji gazu kopalniowego i rurociągach wentylacji podziemnej.

Sekcja i symbol odpornego na eksplozję zaworu elektromagnesu z uchwytem 4WEM10

Zawór kierunkowy typu WEMM jest kierunkowym zaworem szpuli obsługiwanym przez elektrozawór i uchwyt roboczy. Kontroluje kierunek otworu, zamykania i przepływu przepływu cieczy.

Odporna na wybuch zawór elektromagnesu z uchwytem 4WEM10 składa się głównie z korpusu zaworu (1), jednego lub dwóch elektromagnesów (2), szpuli zaworu (3), sprężyny resetowej (4) i ręcznego urządzenia sterującego.

Operacja elektromagnesu:

Gdy nie ma mocy, szpula zaworu (3) znajduje się w pozycji neutralnej lub oryginalnej pod działaniem sprężyny powrotnej. Gdy siła elektromagnesu (2) działa na szpulę zaworu (3), jest ona popychana z pozycji odpoczynku do pozycji końcowej. W ten sposób olej ciśnieniowy jest przeprowadzany z P do A i B do T, lub od P do B i od A do T. Po wyłączeniu elektromagnesu (2) sprężyna powrotna (4) zwraca szpulę zaworu (3) do pierwotnej pozycji.

Operacja uchwytu pomocniczego:

Gdy elektromagnes nie jest zasilany, szpulę zaworu (3) można przesuwać poprzez obsługę uchwytu pomocniczego. Obróć uchwyt pomocniczy (5) w prawo, tak aby siła robocza przechodziła przez obrotowy wał (6). Rdzeń zaworu kulowego (7) i rękaw prowadząca (8) działają na szpule zaworów (3), powodując, że przesuwa się go w lewo. Gdy uchwyt pomocniczy (5). Po powrocie do zerowej pozycji szpula zaworu (3) powraca do pierwotnej pozycji pod działaniem sprężyny powrotnej (9).

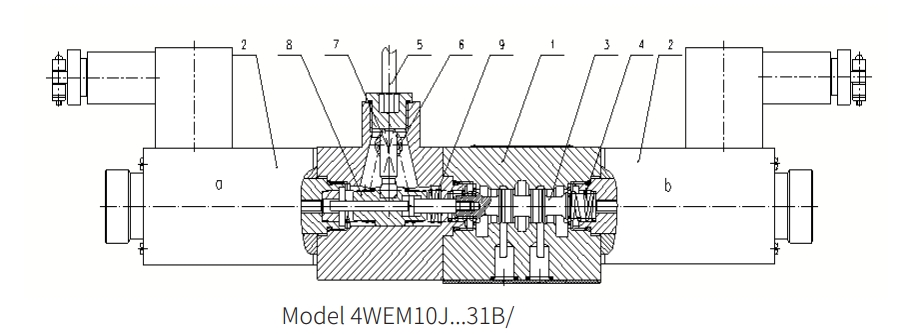

Struktura Odporna na eksplozję zawór elektromagnesu z uchwytem 4wem10

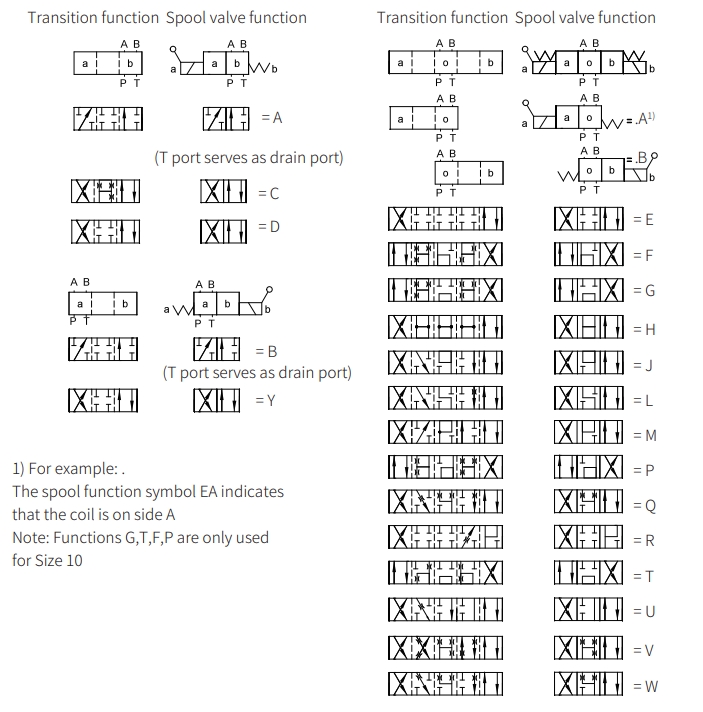

Symbole Odporna na eksplozję zawór elektromagnesu z uchwytem 4wem10
